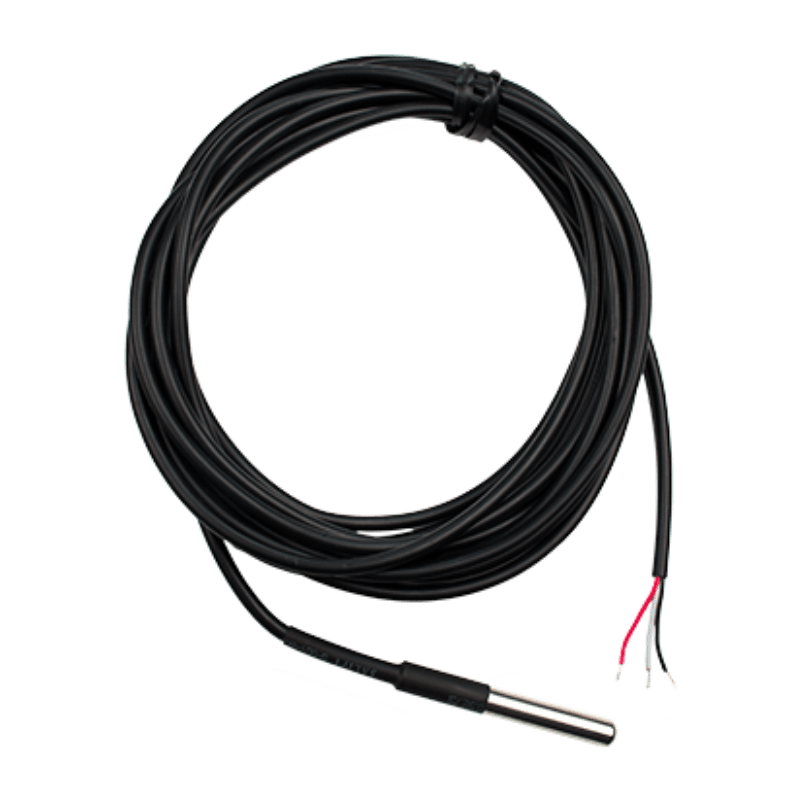

ControlByWEB X-DTS-S12-SUB - Sonde de température 1-Wire submersible inox
- Sonde de température numérique 1-Wire DS18B20, conçue pour l'immersion
- Mesure de -55 à +125 °C, précision ±0,5 °C de -10 à +85 °C
- Tube inox de 3 pouces et câble de 4 m résistants aux produits chimiques
- Indice IP66, bus 1-Wire extensible jusqu'à environ 180 m
- Alimentée par le contrôleur ControlByWEB, sans étalonnage
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP65 / IP66 |
| Type de montage | Immergé |
| Plage de mesure | -55 à +125 °C |
| Précision | Température : ±0,5 °C (de -10 à +85 °C) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, X-404, X-405, X-406, X-410, X-420, X-600M, WebSwitch Plus, WebRelay-10 Plus, XW-110, XW-110 Plus et WebRelay Wireless |
| Variante | Câble de 4 m |
| Capteur | DS18B20 numérique 1-Wire |
| Sonde | Tube inox de 3 pouces (environ 7,6 cm) résistant aux produits chimiques |
| Câble | 4 m, multibrin haute température, résistant aux produits chimiques |
| Connecteur | Fils libres vers le bornier 1-Wire du contrôleur |
- Aucune (filaire)
- 1-Wire
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La sonde de température submersible ControlByWEB X-DTS-S12-SUB mesure la température d'un liquide et la transmet en numérique sur le bus 1-Wire d'un contrôleur IP ControlByWEB. Elle s'adresse aux exploitants, aux intégrateurs GTB et aux services techniques qui doivent suivre une cuve, un bac, un bassin ou un circuit d'eau sans ajouter de transmetteur ni d'alimentation.
Le capteur DS18B20 est enfermé dans un tube en acier inoxydable de 3 pouces, couplé thermiquement à la paroi pour suivre rapidement les variations. Le câble de 4 m, multibrin et haute température, résiste comme la sonde aux produits chimiques. La mesure remonte ensuite vers la supervision avec les alarmes, l'historique et les protocoles du contrôleur.
Points forts du X-DTS-S12-SUB
- Conçue pour une immersion dans les liquides, sonde et câble résistants aux produits chimiques
- Plage de mesure de -55 à +125 °C
- Précision de ±0,5 °C entre -10 et +85 °C
- Indice de protection IP66 : étanche à la poussière et aux projections d'eau
- Tube inox de 3 pouces (environ 7,6 cm), câble multibrin haute température de 4 m
- Bus 1-Wire extensible jusqu'à 600 pieds (environ 180 m) de câble
- Alimentée par le contrôleur, adresse unique : plusieurs sondes sur le même bus
Applications en bâtiment et sur site technique
- Chaufferies, sous-stations et réseaux d'eau : température de bâches tampons, de bacs de récupération ou de circuits ouverts.
- Tours aéroréfrigérantes et bassins techniques : suivi de l'eau pour l'exploitation et la maintenance.
- Restauration collective, santé et agroalimentaire : contrôle de bains, de cuves et de bacs de refroidissement.
- Collectivités et sites distants : postes de relevage, réservoirs, piscines et bassins, avec alerte par e-mail.
- Laboratoires et industrie légère : suivi de fluides de process modérément agressifs.
Intégration et compatibilité
La sonde se raccorde par fils libres sur le bornier 1-Wire du contrôleur, qui l'alimente. Après association de son adresse à un nom, la température sert aux seuils d'alarme, à l'enregistrement et à la logique embarquée, par exemple pour piloter un relais de pompe ou de vanne. Sur les modules de la série 400, la valeur est disponible en Modbus TCP, SNMP, API HTTP, par e-mail et sur ControlByWEB Cloud, ce qui facilite la remontée vers une GTB.
Sur un X-400, jusqu'à 16 sondes 1-Wire peuvent partager le bus. Retrouvez les boîtiers de supervision IP compatibles, les autres capteurs et détecteurs filaires et l'ensemble de nos capteurs de température.
Caractéristiques techniques
| Type de capteur | Numérique 1-Wire, Maxim (Dallas) DS18B20 |
| Plage de mesure | -55 à +125 °C (-67 à 257 °F) |
| Précision | ±0,5 °C de -10 à +85 °C |
| Indice de protection | IP66 (étanche à la poussière, projections d'eau) |
| Sonde | Tube inox de 3 pouces, capteur couplé thermiquement à la paroi, résistant aux produits chimiques |
| Câble | 4 m (12 pieds), multibrin haute température, résistant aux produits chimiques |
| Extension du bus | Jusqu'à 600 pieds (environ 180 m) de câble |
| Raccordement | Fils libres sur le bornier 1-Wire du contrôleur |
| Alimentation | Par le bus 1-Wire du contrôleur |
| Contrôleurs compatibles | X-400, X-404, X-405, X-406, X-410, X-420, X-600M, WebSwitch Plus, WebRelay-10 Plus, XW-110, XW-110 Plus et WebRelay Wireless |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Température
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Chaîne du froid, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP65 / IP66
- Type de montage
- Immergé
- Plage de mesure
- -55 à +125 °C
- Précision
- Température : ±0,5 °C (de -10 à +85 °C)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, X-404, X-405, X-406, X-410, X-420, X-600M, WebSwitch Plus, WebRelay-10 Plus, XW-110, XW-110 Plus et WebRelay Wireless
- Variante
- Câble de 4 m
- Capteur
- DS18B20 numérique 1-Wire
- Sonde
- Tube inox de 3 pouces (environ 7,6 cm) résistant aux produits chimiques
- Câble
- 4 m, multibrin haute température, résistant aux produits chimiques
- Connecteur
- Fils libres vers le bornier 1-Wire du contrôleur
Contenu et accessoires compatibles
La sonde est livrée avec son câble de 4 m, prête à raccorder. Elle s'utilise avec un contrôleur à bus 1-Wire comme le X-400, le X-405, le X-406 ou le X-410. Pour l'air ambiant ou une gaine, la sonde inox X-DTS-SxC suffit ; au-delà de +125 °C, l'adaptateur thermocouple X-TC1W-K prend le relais. Voir toute la gamme ControlByWEB.
Documentation
Fiche constructeur (en anglais) : sonde submersible X-DTS-S12-SUB. Le raccordement des sondes 1-Wire est détaillé dans le manuel du X-400 (PDF).
Questions fréquentes
Quelle différence avec la sonde X-DTS-S12C ?
Les deux sondes utilisent le même capteur DS18B20 et un câble de 4 m. La X-DTS-S12C est prévue pour l'air ambiant ou l'applique, et le constructeur demande un doigt de gant pour une immersion continue. La X-DTS-S12-SUB est conçue pour être plongée dans un liquide : son tube inox plus long (3 pouces) et son câble haute température résistent aux produits chimiques.
Peut-on rallonger le câble de 4 m ?
Oui. Le câble fourni peut être prolongé : le constructeur annonce jusqu'à 600 pieds (environ 180 m) de longueur de bus 1-Wire. Privilégiez un câblage en chaînage, éloigné des câbles de puissance, et testez la liaison avant la mise en service définitive.
Avec quels contrôleurs ControlByWEB fonctionne-t-elle ?
La sonde est compatible avec les X-400, X-404, X-405, X-406, X-410, X-420, X-600M, WebSwitch Plus, WebRelay-10 Plus, XW-110, XW-110 Plus et WebRelay Wireless. Le contrôleur alimente la sonde, lit sa mesure et gère les alarmes.
Faut-il étalonner la sonde ?
Non. Le DS18B20 transmet une température déjà numérisée, avec une précision de ±0,5 °C entre -10 et +85 °C. Il suffit d'associer l'adresse de la sonde à un nom dans la page de configuration du contrôleur.
À propos de ControlByWEB

ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-DTS-S12-SUB
Indiquez-nous le liquide à surveiller, le nombre de points de mesure et le contrôleur prévu : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
