Réf. LTS5Dragino LTS5 - Écran tactile IHM 5 pouces LoRaWAN, Wi-Fi et Bluetooth
- Écran IPS tactile 5 pouces, 800 x 480, interface SquareLine / LVGL
- LoRaWAN ou LoRa privé (module LA66), Wi-Fi 802.11b/g/n et Bluetooth 4.2
- ESP32-WROOM 8 Mo RAM, 16 Mo flash, interface RS-485
- Alimentation 5 V DC, boîtier mural IP52, -20 à +70 °C
- Produit open source : développement de l'interface à prévoir
| Connectivité radio | Bluetooth LE, LoRa propriétaire, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | RS-485, USB |
| Usage | Détection de fuite, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP50 à IP54 |
| Type de montage | Mural |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Écran | 5 pouces IPS tactile capacitif, 800 x 480 |
| Microcontrôleur | ESP32-WROOM, 8 Mo RAM, 16 Mo flash |
| Module LoRa | Dragino LA66, 870 à 960 MHz, +22 dBm |
| Connecteur | USB Type-C (programmation) |
- LoRaWAN
- LoRa propriétaire
- Bluetooth LE
- Wi-Fi
- RS-485
- USB
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

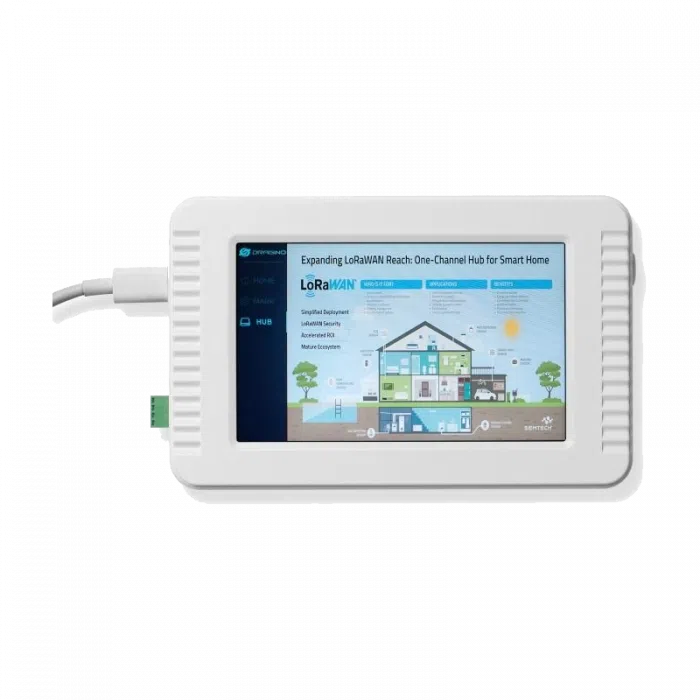

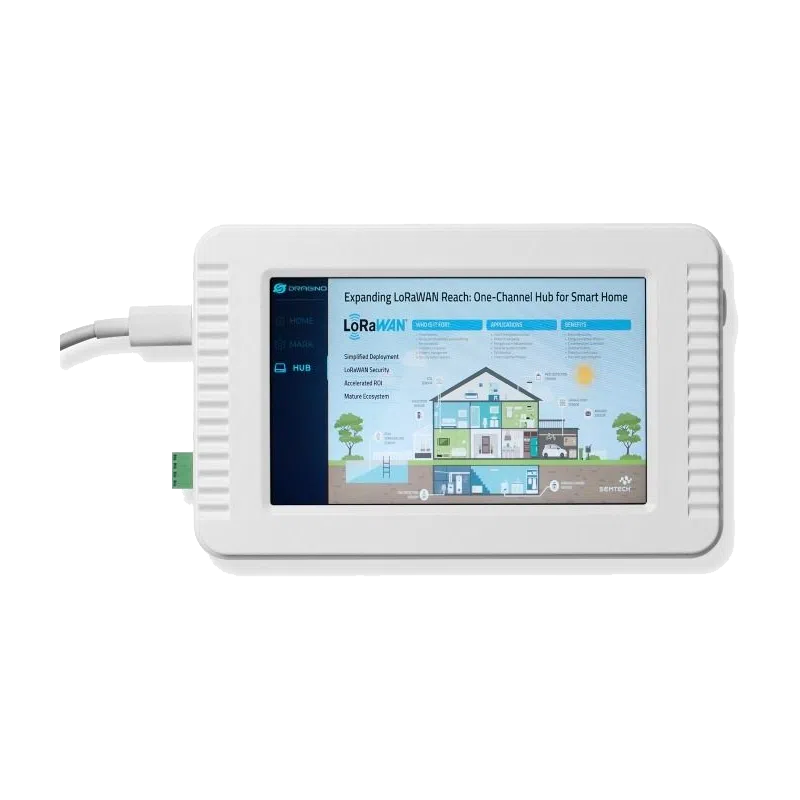

Le Dragino LTS5 est un écran tactile IHM (interface homme-machine, HMI) de 5 pouces compatible LoRaWAN, qui affiche localement les données d'un réseau de capteurs IoT. Il associe un microcontrôleur ESP32, un module LoRa Dragino LA66, le Wi-Fi, le Bluetooth et une interface RS-485 dans un boîtier mural IP52.
Il s'adresse aux intégrateurs et bureaux d'études qui développent leurs propres tableaux de bord : afficheur d'état dans un local technique, pupitre de consultation pour un gardien ou panneau de synthèse dans un hall. Produit open source, il demande un travail de développement, mais offre une liberté totale sur l'interface.
Points forts du LTS5
- Écran IPS tactile capacitif de 5 pouces, 800 x 480 pixels en couleurs, zone d'affichage de 120,7 x 75,8 mm.
- Microcontrôleur ESP32-WROOM avec 8 Mo de RAM et 16 Mo de mémoire flash.
- Module LoRa LA66 : LoRaWAN ou LoRa privé, jusqu'à +22 dBm en émission, sensibilité de -148 dBm.
- Wi-Fi 802.11b/g/n (2,4 GHz, jusqu'à 150 Mbit/s) et Bluetooth 4.2 classique et LE.
- Interface RS-485 pour dialoguer avec un équipement filaire.
- Interface graphique conçue par glisser-déposer dans SquareLine Studio (bibliothèque LVGL).
- Alimentation 5 V DC, indice IP52, fonctionnement de -20 à +70 °C.
Applications en bâtiment et sur site technique
- Tertiaire : affichage local de la température, de l'humidité et de l'occupation des salles relevées par des capteurs LoRaWAN.
- Locaux techniques et petits datacenters : synthèse des alarmes (fuite d'eau, ouverture de porte, défaut) sur un écran près de l'accès.
- Logistique : suivi d'ambiance d'une zone de stockage depuis un poste de quai.
- Collectivités et enseignement : panneau de consultation simple pour le personnel d'exploitation, sans accès au poste de supervision.
- Industrie : pupitre déporté en LoRa point à point dans un atelier sans réseau IP.
Intégration et compatibilité
Le LTS5 reçoit des données de deux façons. En LoRa point à point, un module LA66 émetteur envoie directement les trames à l'écran. En LoRaWAN, le LA66 intégré fonctionne en classe C : le serveur réseau (par exemple The Things Network) adresse les données par downlink, relayées par une passerelle LoRaWAN. Chaque tuile est identifiée par le nom de l'équipement, la fin de son DevEUI et son type.
Le développement s'appuie sur ESP-IDF (version 5.2.x recommandée), Arduino ou MicroPython côté ESP32, et sur SquareLine Studio (LVGL 8.3.11, résolution 800 x 480) pour l'interface. Deux ports USB distincts servent à programmer l'ESP32 et le module LA66. Le Wi-Fi et le Bluetooth restent disponibles pour vos propres échanges (API, MQTT ou application locale), à développer selon le projet.
Le LTS5 ne remplace pas une supervision GTB : il complète les afficheurs et écrans IHM du site par un affichage de proximité alimenté par vos capteurs LoRa.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Écran | 5,0 pouces IPS, tactile capacitif, 800 x 480, couleurs RGB |
| Zone d'affichage | 120,7 x 75,8 mm |
| Microcontrôleur | ESP32-WROOM, 8 Mo de RAM, 16 Mo de mémoire flash |
| Module LoRa | Dragino LA66, LoRaWAN ou LoRa privé, oscillateur TCXO |
| Plage radio LoRa | 870 à 960 MHz (selon documentation constructeur) |
| Puissance et sensibilité LoRa | Jusqu'à +22 dBm, -148 dBm |
| Consommation LoRa | Émission : moins de 90 mA à +17 dBm, 108 mA à +22 dBm ; réception : moins de 9 mA |
| Wi-Fi | 802.11b/g/n, 2 412 à 2 484 MHz, jusqu'à 150 Mbit/s |
| Bluetooth | Bluetooth 4.2 BR/EDR et Bluetooth LE |
| Interface filaire | RS-485 ; USB pour la programmation |
| Alimentation | 5 V DC par adaptateur externe |
| Indice de protection | IP52 |
| Température de fonctionnement | -20 à +70 °C, sans condensation |
| Température de stockage | -30 à +70 °C, sans condensation |
| Montage | Fixation murale |
| Logiciel | Open source, ESP-IDF, Arduino ou MicroPython, SquareLine Studio |
Critères de sélection
- Connectivité radio
- LoRaWAN, LoRa propriétaire, Bluetooth LE, Wi-Fi
- Interfaces et bus de terrain
- RS-485, USB
- Usage
- Détection de fuite, Sécurité des locaux
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP50 à IP54
- Type de montage
- Mural
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Écran
- 5 pouces IPS tactile capacitif, 800 x 480
- Microcontrôleur
- ESP32-WROOM, 8 Mo RAM, 16 Mo flash
- Module LoRa
- Dragino LA66, 870 à 960 MHz, +22 dBm
- Connecteur
- USB Type-C (programmation)
Contenu et accessoires compatibles
- Écran tactile LTS5.
- Adaptateur secteur 5 V, 2 A.
- Câble de programmation USB Type-C.
Pour alimenter l'affichage, associez des capteurs LoRaWAN de la gamme Dragino, par exemple des capteurs de température et d'humidité ou des détecteurs de fuite et d'ouverture.
Documentation
Questions fréquentes
Le LTS5 est-il prêt à l'emploi ?
Non. Dragino le présente comme un produit open source : l'interface et la logique d'affichage sont à développer pour chaque projet, avec ESP-IDF, Arduino ou MicroPython et SquareLine Studio. Des projets d'exemple sont fournis (affichage LoRa central, réception LoRa P2P, réception LoRaWAN classe C). Nous pouvons vous orienter si vous ne disposez pas de ressources de développement.
Quels capteurs peut-il afficher ?
Les exemples Dragino gèrent des tuiles température et humidité (type LHT65N), ouverture de porte, fuite d'eau, occupation, bouton et alarme. Les données arrivent soit en LoRa point à point, soit par downlink LoRaWAN depuis le serveur réseau. D'autres types de tuiles peuvent être créés dans SquareLine Studio.
Fonctionne-t-il sur le réseau LoRaWAN européen ?
Le module LA66 intégré gère le protocole LoRaWAN et un protocole LoRa privé. La documentation indique une plage radio de 870 à 960 MHz : pour un déploiement en EU868, faites-nous valider la version et la bande avant commande.
Comment l'alimenter et le fixer ?
Il fonctionne en 5 V DC ; un adaptateur 5 V 2 A et un câble USB Type-C de programmation sont livrés. Le boîtier IP52 se fixe au mur et fonctionne de -20 à +70 °C sans condensation.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LTS5
Décrivez votre projet d'affichage et les capteurs concernés : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
