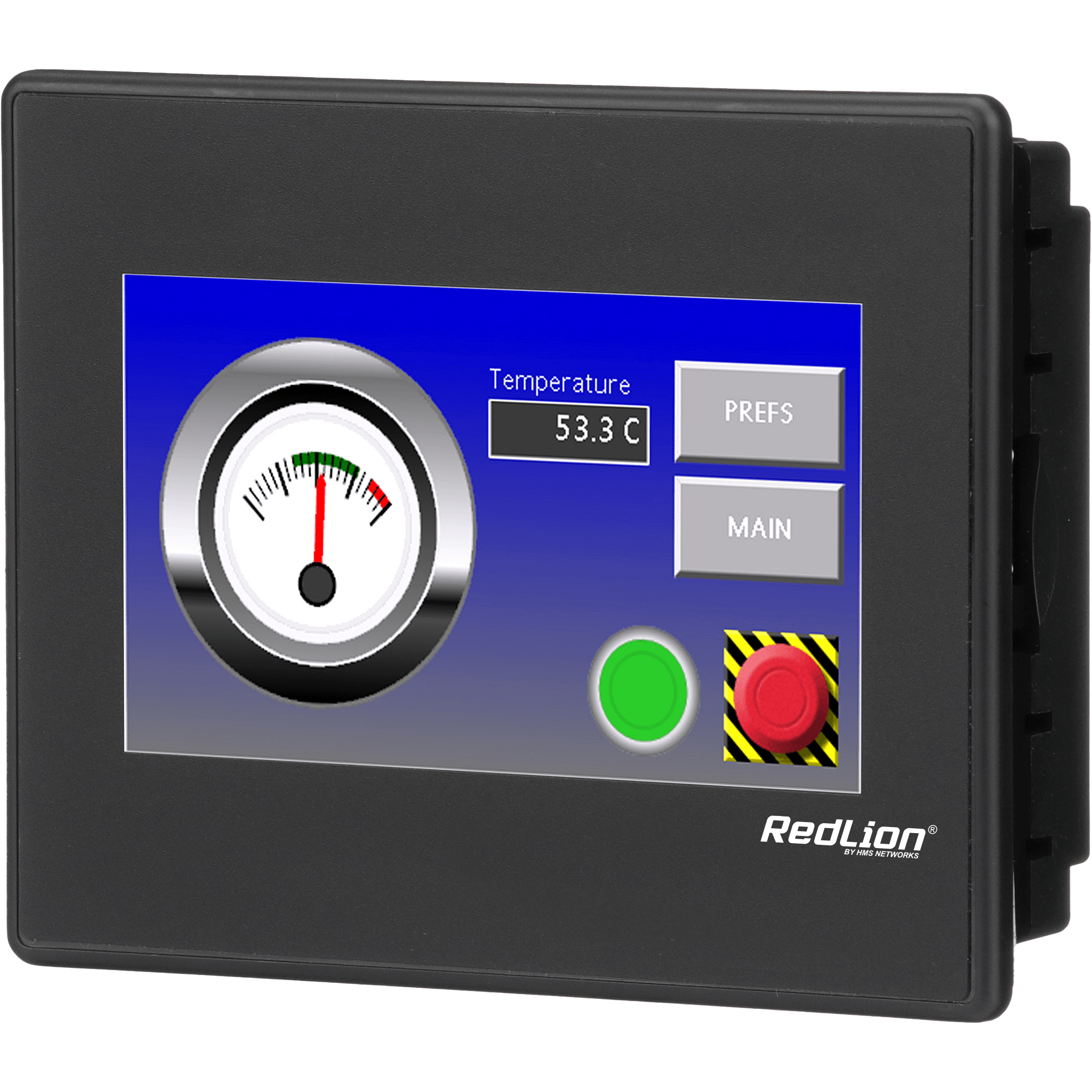

Red Lion CR1000 - Écran tactile IHM Crimson série et Ethernet
- IHM tactile couleur 4,3, 7 ou 10,4 pouces, versions avec ou sans logo
- 1 RS-232, 1 RS-232/RS-485, 1 Ethernet 10/100, 1 USB-B, carte SD
- Plus de 300 pilotes Crimson, jusqu’à 6 protocoles simultanés
- 24 VDC ±20 %, 5 à 9 W, -10 à +50 °C
- Face avant NEMA 4X intérieur / IP66, UL
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | EtherNet/IP, Modbus TCP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP65 / IP66 |
| Type de montage | Panneau / encastré |
| Nombre de ports Ethernet | 1 port |
| Certifications | UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | 4,3, 7 ou 10,4 pouces, avec ou sans logo |
| Connecteur | RJ45, USB-B, bornier 3 points 5,08 mm |
| Température de fonctionnement | -10 à +50 °C |
| Écran | 4,3 pouces, 7 pouces, 10,4 pouces |
| Marquage | Logo Red Lion, Sans logo |
- Aucune (filaire)
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- USB
- Modbus TCP
- EtherNet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités

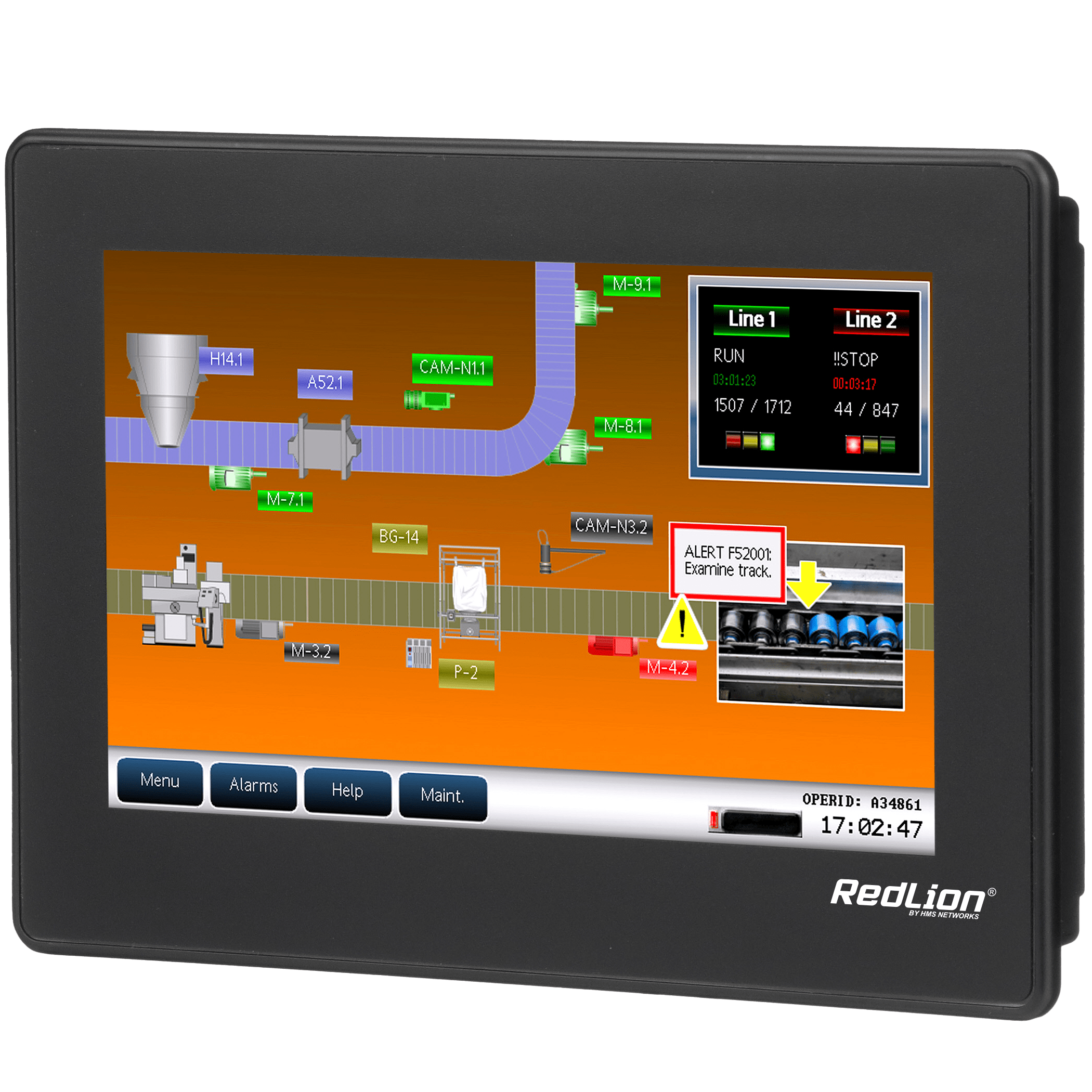

L'écran tactile IHM Red Lion CR1000 est une interface homme-machine (HMI) d'entrée de gamme pour visualiser et piloter automates, régulateurs et compteurs. Disponible en 4,3, 7 et 10,4 pouces, il combine un écran couleur 16 millions de couleurs, deux ports série, un port Ethernet et la conversion de protocoles du logiciel Crimson.
Il s'adresse aux intégrateurs, tableautiers et services techniques qui veulent un pupitre local simple en façade d'armoire : chaufferie, centrale de traitement d'air, poste de relevage, ligne de production. L'écran affiche les valeurs, les alarmes et les commandes, tout en servant de passerelle entre des équipements de marques différentes. Voir tous nos écrans de supervision et la gamme Red Lion.
Points forts du CR1000
- 3 tailles : 4,3 pouces (480 x 272), 7 pouces (800 x 480) et 10,4 pouces (800 x 600)
- Écran TFT 16 millions de couleurs, tactile résistif, rétroéclairage LED de 30 000 à 50 000 h
- Plus de 300 pilotes et jusqu'à 6 protocoles convertis simultanément
- 1 port RS-232, 1 port RS-232/RS-485, 1 port Ethernet 10/100 et 1 port USB-B, lecteur de carte SD
- Alimentation 24 VDC ±20 %, consommation de 5 à 9 W selon la taille
- Face avant NEMA 4X intérieur et IP66, homologation UL (dossier E302106)
- Versions avec ou sans logo Red Lion pour les intégrateurs en marque propre
Applications en bâtiment et sur site technique
- Pupitre local de chaufferie ou de sous-station : températures, états des pompes, acquittement des alarmes
- Centrale de traitement d'air : consignes, modes de marche et défauts affichés en façade d'armoire
- Station de pompage ou poste de relevage d'une collectivité : niveaux, compteurs horaires, commandes manuelles
- Industrie : IHM de machine ou de ligne, avec conversion entre l'automate et des équipements tiers
Intégration et compatibilité
Le CR1000 se programme avec Crimson 3.1 ou 3.2, gratuit, par glisser-déposer. Les pilotes couvrent notamment Modbus RTU et TCP, EtherNet/IP et DNP3, ainsi que les automates des principaux constructeurs. Le port RS-232/RS-485 permet d'interroger un bus Modbus RTU de compteurs ou de régulateurs, pendant que le port Ethernet dialogue avec un automate ou une GTB.
L'utilitaire de conversion de Crimson permet de réutiliser des bases d'affichage existantes. Pour la collecte de données et la remontée vers le cloud, associez l'écran aux passerelles edge FlexEdge.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| CR10000400000210 | 4,3 pouces 480 x 272, avec logo | Petite armoire, affichage de quelques valeurs et commandes |
| CR1000040000021N | 4,3 pouces 480 x 272, sans logo | Machines et armoires livrées sous marque propre |
| CR10000700000210 | 7 pouces 800 x 480, avec logo | Synoptique de chaufferie ou de centrale de traitement d'air |
| CR1000070000021N | 7 pouces 800 x 480, sans logo | Même usage, face avant neutre |
| CR10001000000210 | 10,4 pouces 800 x 600 format standard, avec logo | Poste d'exploitation local, synoptiques détaillés |
| CR1000100000021N | 10,4 pouces 800 x 600 format standard, sans logo | Même usage, face avant neutre |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Taille d'écran | 4,3 pouces large ; 7 pouces large ; 10,4 pouces format standard |
| Résolution | 480 x 272 (4,3) ; 800 x 480 (7) ; 800 x 600 (10,4) |
| Type d'écran | TFT couleur, 16 millions de couleurs |
| Tactile | Résistif analogique |
| Rétroéclairage | LED, 30 000 h typique (4,3) ; 50 000 h (7 et 10,4) |
| Luminosité | 500 cd/m² (4,3) ; 430 cd/m² (7) ; 400 cd/m² (10,4) |
| Ports série | 1 x RS-232, 1 x RS-232/RS-485 |
| Ethernet | 1 x RJ45 10BASE-T/100BASE-TX |
| USB | 1 x USB-B (périphérique) |
| Stockage | Emplacement carte SD |
| Protocoles | Plus de 300 pilotes, jusqu'à 6 protocoles simultanés |
| Alimentation | 24 VDC ±20 %, connecteur 3 points pas de 5,08 mm |
| Consommation | 5 W (4,3) ; 6,2 W (7) ; 9 W (10,4) |
| Découpe panneau | 92,96 x 119,13 mm (4,3) ; 179,32 x 123,7 mm (7) |
| Poids | 425 g (4,3) ; 866 g (7) ; 1 397 g (10,4) |
| Montage | Encastré en façade de panneau |
| Boîtier | Polycarbonate |
| Étanchéité | Face avant NEMA 4X intérieur / IP66 |
| Température de fonctionnement | -10 à +50 °C |
| Température de stockage | -20 à +70 °C |
| Humidité relative | 0 à 85 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Chocs et vibrations | 30 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | UL (dossier E302106), CE, RoHS |
| Programmation | Crimson 3.1 ou 3.2 |
| Garantie | 2 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, USB
- Protocoles IP et intégration
- Modbus TCP, EtherNet/IP
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP65 / IP66
- Type de montage
- Panneau / encastré
- Nombre de ports Ethernet
- 1 port
- Certifications
- UL / cUL
- Autonomie
- Sans objet (alimenté)
- Variante
- 4,3, 7 ou 10,4 pouces, avec ou sans logo
- Connecteur
- RJ45, USB-B, bornier 3 points 5,08 mm
- Température de fonctionnement
- -10 à +50 °C
- Écran
- 4,3 pouces, 7 pouces, 10,4 pouces
- Marquage
- Logo Red Lion, Sans logo
Contenu et accessoires compatibles
À prévoir : une alimentation 24 VDC sur rail DIN, les câbles de communication série et Ethernet vers les équipements, et une carte SD si besoin. Pour l'enregistrement de données et le serveur web intégré, orientez-vous vers le CR3000.
Documentation
Questions fréquentes
Quel logiciel faut-il pour programmer le CR1000 ?
Le CR1000 se programme avec Crimson, logiciel gratuit de Red Lion pour Windows (versions 3.1 et 3.2). L'édition se fait par glisser-déposer, avec une bibliothèque graphique et plus de 300 pilotes de communication.
Le CR1000 peut-il dialoguer avec des équipements de marques différentes ?
Oui. Il intègre la conversion de protocoles et peut gérer jusqu'à 6 protocoles à la fois, par exemple lire un automate en série et un compteur en Modbus TCP, puis échanger des données entre eux.
Quelle différence entre les références avec et sans logo ?
Les références se terminant par 210 portent le logo Red Lion en face avant. Celles se terminant par 21N sont identiques mais sans logo, ce qui convient aux constructeurs de machines et aux intégrateurs qui livrent l'écran sous leur propre marque.
Quelle différence entre le CR1000 et le CR3000 ?
Le CR1000 est l'IHM d'entrée de gamme, centrée sur la visualisation et la conversion de protocoles avec un port Ethernet et deux ports série. Le CR3000 vise les applications plus exigeantes, avec notamment l'enregistrement de données et le serveur web.
Le CR1000 peut-il être installé en façade d'armoire exposée ?
Oui. La face avant est classée NEMA 4X intérieur et IP66, une fois l'écran monté dans la découpe du panneau. L'arrière doit rester à l'intérieur de l'armoire, entre -10 et +50 °C.
Demander un devis pour le CR1000
Indiquez la taille d'écran, la version avec ou sans logo et les équipements à raccorder : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorieDragino LTS5 - Écran tactile IHM 5 pouces LoRaWAN, Wi-Fi et Bluetooth
- LoRaWAN
- LoRa propriétaire
- Bluetooth LE
Milesight DS3604 - Afficheur e-Ink LoRaWAN trois couleurs sur pile
- LoRaWAN
- Pile ou batterie intégrée
- IP20 à IP40 (intérieur)
AKCP LCD-THS / LCD-TMP - Afficheur LCD programmable avec sonde intégrée
- Aucune (filaire)
- Température
- Humidité
Red Lion CR3000 - Écran IHM tactile avec serveur web et enregistrement
- Aucune (filaire)
- Ethernet
- RS-485
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion EtherTRAK-2 E2 - Module d'entrées et sorties Ethernet Modbus TCP
- Aucune (filaire)
- Ethernet
- RS-485
Red Lion FlexEdge DAS USB - Module sled port USB hôte pour passerelle
- Aucune (filaire)
- USB
- Alimenté par le bus

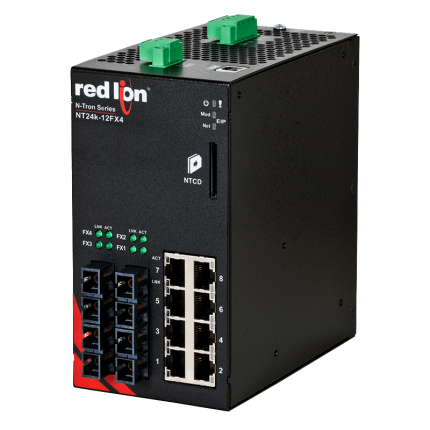

Red Lion N-Tron NT24K-12FX - Switch manageable 12 ports, 4 fibres 100M
