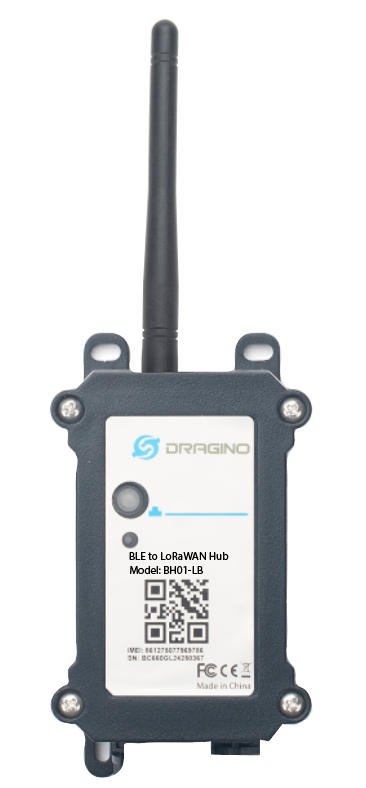

Dragino BH01 - Passerelle Bluetooth vers LoRaWAN pour balises et capteurs BLE
- Hub qui scanne les balises et capteurs Bluetooth LE puis remonte leurs données en LoRaWAN
- Modes TAH02, ES01, iBeacon et 13 modes personnalisés, utilisables simultanément
- LoRaWAN 1.0.3 classe A, EU868, +22 dBm, sensibilité -139 dBm
- Pile Li-SOCl2 8 500 ou 19 000 mAh, ou solaire avec Li-ion 3 000 mAh
- Électronique de -40 à +85 °C, configuration Bluetooth 5.1 et OTA
| Connectivité radio | Bluetooth LE, LoRaWAN |
|---|---|
| Grandeur mesurée | Humidité, Température |
| Usage | Chaîne du froid, Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Balises Dragino DR-TAH02, DR-ES01, balises iBeacon et capteurs Bluetooth LE tiers |
| Variante | BH01-LB (pile 8 500 mAh), BH01-LB2 (pile 19 000 mAh), BH01-LS (solaire) |
| Modes de scan | Balise DR-TAH02, capteur DR-ES01, iBeacon, 13 modes personnalisés |
| Balises | Non incluses, à commander séparément |
| Réseau | LoRaWAN |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable |
| Carte SIM | Sans objet (LoRaWAN) |
- LoRaWAN
- Bluetooth LE
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Dragino BH01 est une passerelle Bluetooth vers LoRaWAN : ce hub autonome balaie périodiquement les balises et capteurs Bluetooth Low Energy (BLE) qui l'entourent, puis transmet leurs données en LoRaWAN jusqu'au serveur réseau. Il transforme ainsi des capteurs BLE à faible portée en points de mesure exploitables sur tout un site.
Il s'adresse aux intégrateurs et aux exploitants qui veulent multiplier les points de température ou d'humidité à moindre coût, sans installer de Wi-Fi ni tirer de câble. Une seule remontée LoRaWAN regroupe les valeurs de plusieurs balises, et le hub fonctionne sur pile ou sur panneau solaire.
Points forts du BH01
- Scan Bluetooth réglable, 7 secondes par défaut, puis remontée LoRaWAN de toutes les balises vues
- Modes intégrés pour la balise DR-TAH02, le capteur DR-ES01 et les balises iBeacon
- 13 modes personnalisés (filtrage et extraction d'octets) pour des capteurs BLE tiers
- Émission programmable à heure fixe (AT+TIMEDSEND) en plus de l'intervalle périodique
- Intervalle par défaut de 20 minutes, minimum 2 minutes
- Pile Li-SOCl2 8 500 ou 19 000 mAh, ou panneau solaire et Li-ion 3 000 mAh
- Veille 5 µA, émission 125 mA à 20 dBm
Applications en bâtiment et sur site technique
- Logistique et chaîne du froid : suivi de nombreuses balises de température dans un entrepôt ou une chambre froide.
- Bâtiments tertiaires : relevés de température et d'humidité pièce par pièce avec des capteurs BLE posés sans travaux.
- Santé : contrôle des réfrigérateurs de pharmacie ou de laboratoire équipés de balises.
- Localisation d'équipements : présence de balises iBeacon dans une zone donnée, à partir du hub qui les entend.
Intégration et compatibilité
Le BH01 fonctionne en LoRaWAN 1.0.3 classe A, en OTAA avec des clés préchargées, et se déclare sur The Things Stack, ChirpStack ou tout serveur réseau standard. Dragino fournit le décodeur de trames sur GitHub : chaque enregistrement contient l'adresse MAC de la balise, son type, ses mesures, son niveau de pile et le RSSI.
Le choix des balises se fait par la commande AT+MODEL, en Bluetooth depuis un smartphone ou par downlink LoRaWAN. Plusieurs modes peuvent fonctionner ensemble, par exemple DR-TAH02 et DR-ES01 sur le même hub. Côté supervision, les données rejoignent la GTB par MQTT ou par l'API du serveur LoRaWAN, puis BACnet ou Modbus via une passerelle de protocoles.
Découvrez aussi nos passerelles Bluetooth, nos passerelles LoRaWAN et la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| BH01-LB | LoRaWAN, pile Li-SOCl2 8 500 mAh | Intérieur, intervalle standard |
| BH01-LB2 | LoRaWAN, pile Li-SOCl2 19 000 mAh | Scans fréquents, accès difficile |
| BH01-LS | LoRaWAN, panneau solaire et Li-ion 3 000 mAh | Pose extérieure ou serre |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Hub Bluetooth LE vers LoRaWAN |
| Modes de scan | DR-TAH02, DR-ES01, iBeacon, 13 modes personnalisés |
| Durée de scan | Réglable, 7 s par défaut |
| Intervalle d'émission | 20 min par défaut, 2 min minimum |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Configuration | Bluetooth 5.1, commandes AT, downlink LoRaWAN, OTA |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh (LS) |
| Consommation | Veille 5 µA, émission 125 mA à 20 dBm, 82 mA à 14 dBm |
| Température de fonctionnement | -40 à +85 °C |
| Balise DR-TAH02 (option) | BLE 5.1, -40 à +85 °C ±0,3 °C, IP67, pile CR2450, 512 enregistrements |
| Capteur DR-ES01 (option) | BLE 5.3, 0 à +85 °C ±0,2 °C, 0 à 100 % HR ±2 % HR, IP65, 2 piles AAA |
Critères de sélection
- Connectivité radio
- LoRaWAN, Bluetooth LE
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Chaîne du froid
- Alimentation
- Pile ou batterie intégrée, Solaire
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Balises Dragino DR-TAH02, DR-ES01, balises iBeacon et capteurs Bluetooth LE tiers
- Variante
- BH01-LB (pile 8 500 mAh), BH01-LB2 (pile 19 000 mAh), BH01-LS (solaire)
- Modes de scan
- Balise DR-TAH02, capteur DR-ES01, iBeacon, 13 modes personnalisés
- Balises
- Non incluses, à commander séparément
- Réseau
- LoRaWAN
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable
- Carte SIM
- Sans objet (LoRaWAN)
Contenu et accessoires compatibles
Le colis contient le hub BH01. Les balises DR-TAH02 ou DR-ES01 se commandent séparément, de même que la passerelle LoRaWAN qui reçoit les données.
Documentation
Questions fréquentes
Les balises Bluetooth sont-elles incluses ?
Non. Le BH01-LB ou LS est livré seul. Dragino propose en option la balise de température DR-TAH02 et le capteur de température et d'humidité DR-ES01, mais le hub lit aussi des balises iBeacon et des capteurs Bluetooth tiers une fois le format de trame paramétré.
Combien de temps dure le balayage Bluetooth ?
Le temps de scan est réglable par la commande AT+BLESCANTIME, 7 secondes par défaut. Après chaque balayage, le hub remonte en LoRaWAN les informations collectées. L'intervalle d'émission par défaut est de 20 minutes et ne descend pas sous 2 minutes.
Peut-on synchroniser plusieurs hubs sur une heure précise ?
Oui, la commande AT+TIMEDSEND programme le scan à heure fixe, par exemple chaque heure pleine avec un décalage en secondes. Dragino conseille de décaler les hubs entre eux pour éviter que plusieurs appareils émettent au même instant.
Quelle différence entre BH01-LB, LB2 et LS ?
Les trois versions sont en LoRaWAN. La LB fonctionne sur pile Li-SOCl2 de 8 500 mAh, la LB2 sur pile de 19 000 mAh pour espacer les remplacements, et la LS sur panneau solaire avec batterie Li-ion de 3 000 mAh pour une pose extérieure.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour le BH01
Décrivez le nombre de balises, la surface à couvrir et votre serveur LoRaWAN : nous revenons vers vous sous 24 h ouvrées avec une configuration adaptée. Les tarifs dépendent des quantités et des balises associées.
Produits similaires
Voir toute la catégorieEfento Gateway BLE - Passerelle Bluetooth LE vers Ethernet, PoE ou LTE
- 4G LTE
- Bluetooth LE
- Ethernet
Milesight HL31 – Passerelle Wi-Fi HaLow avec support 4G LTE et VPN
- 4G (LTE)
- Ethernet
- Wi-Fi
Autres produits Dragino
Toute la gamme DraginoDragino CS01 - Capteur de courant 4 voies LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino LMS01 - Capteur d'humectation foliaire LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M
Dragino SPH01 - Capteur de pH du sol LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M

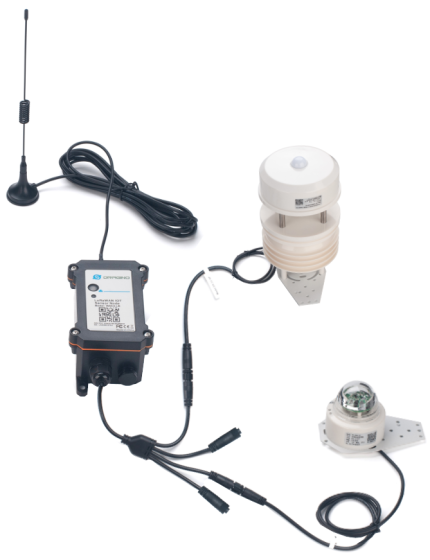

Dragino WSC2 - Station météo modulaire LoRaWAN, NB-IoT et LTE-M
