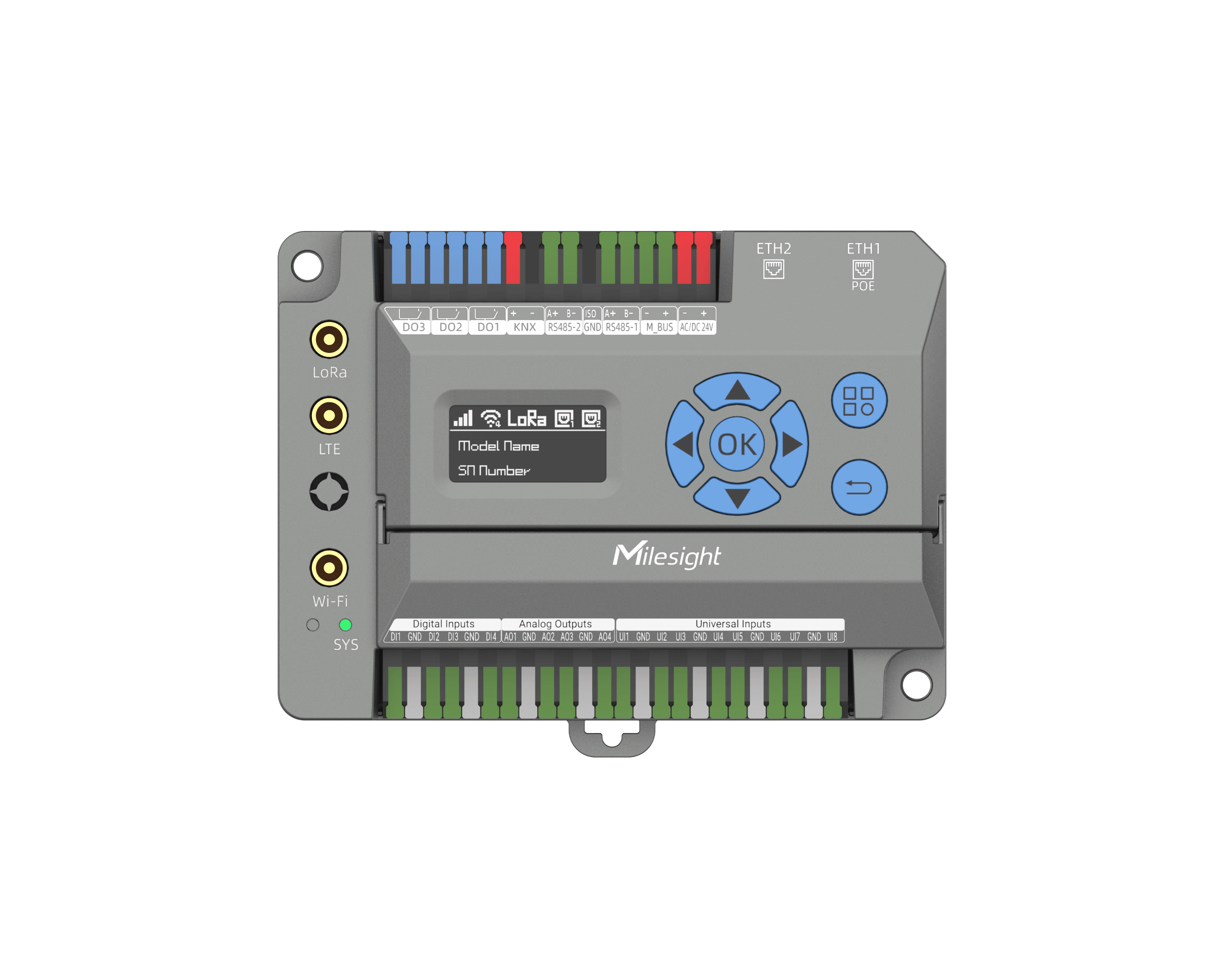

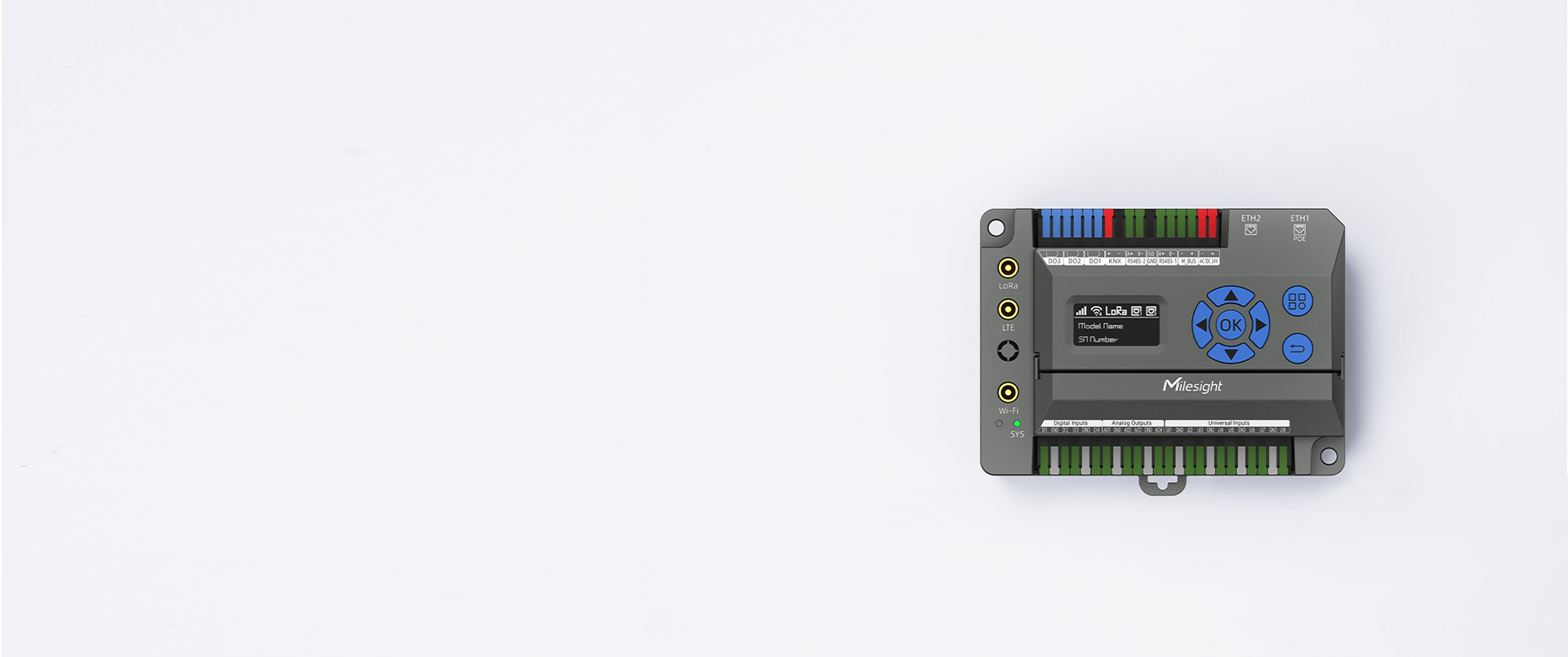

Réf. EG71-L08GL-868MMilesight EG71 - Passerelle edge LoRaWAN 4G multiprotocole KNX, M-Bus, RS485
- LoRaWAN 868 MHz 8 canaux avec serveur réseau embarqué, 4G LTE Cat 1 et Wi-Fi
- 2 RS485 (Modbus RTU, BACnet MS/TP), 1 KNX/TP1, 1 M-Bus maître, 2 Ethernet Gigabit
- 8 entrées universelles, 4 entrées TOR, 3 relais, 4 sorties analogiques
- Remontée en BACnet/IP, Modbus TCP, MQTT et HTTP, Node-RED, Docker et Python
- Alimentation 24 V DC/AC, PoE 802.3af ou USB-C, IP30, rail DIN ou mural
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, KNX, M-Bus, Modbus RTU, RS-485, USB |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, Modbus TCP, MQTT, SNMP |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | E/S intégrées, Gigabit, Ports série intégrés, VPN, Wi-Fi intégré |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée température (PT100, PT1000, thermocouple), Entrée TOR / contact sec, Sortie analogique, Sortie relais |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Écran | OLED 1,3 pouce, 128 x 64 pixels, 7 boutons |
| NFC | 13,56 MHz, ajout rapide des capteurs Milesight |
| Connecteur | 3 SMB femelle (LoRa, 4G, Wi-Fi), bornier à vis AWG 24-16 |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- RS-485
- Modbus RTU
- M-Bus
- BACnet MS/TP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
La Milesight EG71 est une passerelle edge LoRaWAN conçue spécifiquement pour le bâtiment intelligent : elle rassemble dans un boîtier rail DIN une passerelle LoRaWAN 8 canaux avec serveur réseau intégré, deux bus RS485, un bus KNX/TP1, un maître M-Bus, des entrées universelles et des sorties de commande, le tout relié à la supervision par Ethernet Gigabit, Wi-Fi ou 4G LTE Cat 1.
Pour l'intégrateur GTB ou le bureau d'études, l'EG71 évite d'empiler une passerelle radio, un concentrateur M-Bus, une interface KNX et un module d'E/S. Les données des capteurs sans fil, compteurs d'énergie, automates et équipements CVC sont normalisées puis publiées en BACnet/IP, Modbus TCP ou MQTT vers la GTB, l'hyperviseur ou le cloud, avec des règles d'automatisation exécutées localement.
Points forts du EG71
- Passerelle LoRaWAN 8 canaux, sensibilité -140 dBm, 27 dBm, environ 2 000 capteurs (émission toutes les 10 minutes)
- 2 RS485 (jusqu'à 128 équipements par bus, 256 au total) en Modbus RTU ou BACnet MS/TP
- 1 KNX/TP1 (jusqu'à 63 équipements) et 1 maître M-Bus (30 charges unitaires, 350 m)
- 8 entrées universelles : 0-10 V, 4-20 mA, PT1000, Ni1000, NTC 10k/20k, résistance, contact mouillé
- 4 entrées contact sec avec comptage d'impulsions, 3 relais 3 A, 4 sorties analogiques 0-10 V ou 4-20 mA
- 2 ports Ethernet Gigabit, Wi-Fi 2,4 GHz, 4G LTE Cat 1 et bascule automatique de liaison
- Processeur quatre cœurs 1,5 GHz, 2 Go de RAM, 32 Go eMMC et lecteur micro SD, Node-RED, Docker et SDK Python
- Écran OLED avec boutons et lecteur NFC pour appairer les capteurs Milesight sans ordinateur
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : concentrer les capteurs de qualité de l'air, les compteurs d'énergie M-Bus et les équipements KNX vers une GTB BACnet/IP.
- Hôtellerie et résidences gérées : piloter les ventilo-convecteurs et thermostats par chambre avec les sorties analogiques et les relais.
- Enseignement et collectivités : moderniser une chaufferie ou une sous-station existante sans remplacer l'automate, en lisant ses registres Modbus.
- Campus et sites multibâtiments : une EG71 par bâtiment, remontée en 4G ou Ethernet vers l'hyperviseur central.
- Sites industriels : suivi énergétique et alarmes techniques avec règles locales maintenues même en cas de coupure réseau.
Intégration et compatibilité
Côté terrain, l'EG71 interroge les bus RS485 en Modbus RTU ou BACnet MS/TP, le bus KNX/TP, les compteurs M-Bus et, côté IP, les équipements BACnet/IP, Modbus TCP ou Modbus RTU over TCP. Les capteurs LoRaWAN sont gérés par le serveur réseau intégré (Classe A, B et C, multicast, mise à jour radio FUOTA, Gateway Fleet), avec ajout par NFC pour les modèles Milesight.
Côté supervision, les données repartent en BACnet/IP, Modbus TCP, MQTT(s) ou HTTP(s). La GTB voit donc l'EG71 comme un équipement BACnet ou Modbus unique, ce qui simplifie fortement la liste de points. La sécurité repose sur des tunnels VPN OpenVPN, IPsec, PPTP, L2TP et WireGuard, un pare-feu et plusieurs niveaux de droits utilisateurs. La configuration se fait par interface web, CLI (SSH ou Telnet) ou SNMP, et la gestion de parc via Milesight Development Platform.
Comparez avec nos autres passerelles edge computing, les passerelles KNX et DALI et les passerelles LoRaWAN, ou découvrez la gamme Milesight.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | EG71-L08GL-868M |
| Processeur | Quatre cœurs 1,5 GHz, 64 bits ARM Cortex-A53 |
| Mémoire | 2 Go DDR4, 32 Go eMMC, 1 emplacement micro SD |
| LoRaWAN | 8 canaux semi-duplex, EU868, -140 dBm à 292 bit/s, 27 dBm, LBT, V1.0 et V1.0.2 Classe A/B/C |
| Cellulaire | 4G LTE Cat 1 / GSM, module L08GL, 1 emplacement Nano SIM (4FF) |
| Ethernet | 2 ports RJ45 10/100/1000 Mbit/s (WAN/LAN configurables), isolation 1,5 kV RMS, PoE 802.3af PD sur ETH1 |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, point d'accès ou client |
| RS485 | 2 ports, 1 200 à 115 200 bit/s, résistance de terminaison 120 Ω commutable |
| KNX | 1 KNX/TP1, 9 600 bit/s, jusqu'à 63 équipements |
| M-Bus | 1 maître, 22 à 34 V, 1 200 à 9 600 bit/s, 30 charges unitaires, 350 m maximum |
| Entrées universelles | 8 : 0-10 V ou 4-20 mA (12 bits, ±1 % PE), PT1000/Ni1000 (±0,5 °C), NTC (±0,5 °C à 25 °C), résistance, contact mouillé |
| Entrées TOR | 4 contacts secs, comptage d'impulsions (1 000 Hz minimum) |
| Sorties | 3 relais 3 A sous 30 V DC ou 110 V AC, 4 sorties analogiques 0-10 V ou 4-20 mA (12 bits) |
| Interface locale | Écran OLED 1,3 pouce 128 x 64, 7 boutons, NFC 13,56 MHz, USB-C console |
| Protocoles | Modbus RTU, BACnet MS/TP, KNX/TP, M-Bus, BACnet/IP, Modbus TCP, MQTT(s), HTTP(s) |
| Sécurité | OpenVPN, IPsec, PPTP, L2TP, WireGuard, pare-feu, DMZ, redirection de ports |
| Applications | SDK Python, Node-RED, Docker |
| Alimentation | 24 V DC/AC sur bornier, PoE 802.3af ou USB-C 5 V / 3 A |
| Consommation | 8,2 W typique, 11,24 W maximum |
| Boîtier | PC et alliage d'aluminium gris, IP30 |
| Dimensions | 123 x 90 x 36 mm |
| Poids | 375,6 g |
| Montage | Vissé au mur ou rail DIN |
| Température de fonctionnement | -40 à +60 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Conformité | CE, CE (RED), FCC |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, RS-485, Modbus RTU, M-Bus, BACnet MS/TP, KNX, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST
- Usage
- GTB / intégration BMS, Comptage énergétique, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté), USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Gigabit, VPN, Wi-Fi intégré, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Entrée température (PT100, PT1000, thermocouple), Sortie relais, Sortie analogique
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Écran
- OLED 1,3 pouce, 128 x 64 pixels, 7 boutons
- NFC
- 13,56 MHz, ajout rapide des capteurs Milesight
- Connecteur
- 3 SMB femelle (LoRa, 4G, Wi-Fi), bornier à vis AWG 24-16
Contenu et accessoires compatibles
Livré avec une antenne magnétique LoRaWAN, une antenne magnétique 4G, une antenne magnétique Wi-Fi, deux kits de fixation murale et une étiquette. L'alimentation n'est pas fournie : une alimentation rail DIN AC/DC Milesight est proposée en option.
- Alimentation AC/DC rail DIN Milesight (option)
- Thermostats et vannes LoRaWAN Milesight (WT101) pour le pilotage CVC
- Capteurs de courant et multicapteurs d'ambiance Milesight
Documentation
Questions fréquentes
L'EG71 peut-il remplacer plusieurs passerelles dans un bâtiment ?
Oui, c'est son intérêt principal : il réunit dans un même boîtier une passerelle LoRaWAN avec serveur réseau, deux bus RS485, un bus KNX/TP1, un maître M-Bus et des entrées et sorties. Les capteurs radio, compteurs M-Bus, automates Modbus et équipements KNX remontent tous vers une seule interface BACnet/IP, Modbus TCP ou MQTT.
Combien de compteurs M-Bus peut-on raccorder ?
L'interface M-Bus accepte jusqu'à 30 charges unitaires de 1,5 mA, avec un câble blindé deux conducteurs jusqu'à 350 m entre un compteur et la passerelle. Au-delà, il faut prévoir un répéteur ou une passerelle M-Bus dédiée.
Peut-on alimenter l'EG71 en PoE ?
Oui, le port ETH1 accepte le PoE 802.3af. L'EG71 s'alimente aussi en 24 V DC ou AC sur bornier. L'alimentation USB-C 5 V est possible pour la configuration, mais dans ce cas le M-Bus et les entrées universelles ne fonctionnent pas correctement.
Quelle est la différence avec une passerelle UG65 ?
La UG65 est une passerelle LoRaWAN pure, idéale pour couvrir un bâtiment en radio. L'EG71 ajoute la collecte filaire (RS485, KNX, M-Bus, E/S), la conversion vers BACnet et Modbus et l'automatisation locale : il se place dans le tableau électrique ou le local technique comme concentrateur GTB.
Peut-on développer ses propres applications sur l'EG71 ?
Oui, l'EG71 propose un SDK Python, Node-RED et Docker pour créer des règles locales, des tableaux de bord ou des connecteurs vers un logiciel tiers, sur un processeur quatre cœurs avec 2 Go de RAM et 32 Go de stockage eMMC.
À propos de Milesight
Milesight est une entreprise technologique basée en Chine, spécialisée dans les produits IoT, la vidéosurveillance et les solutions de communication 5G. Ses produits, tels que des capteurs LoRaWAN®, des passerelles et des contrôleurs, sont utilisés pour optimiser l'efficacité énergétique et la gestion des bâtiments intelligents.
Voir toute la gamme MilesightDemander un devis pour le EG71
Ajoutez le EG71 à votre demande de devis en précisant les quantités et le contexte du projet : nous répondons sous 24 h ouvrées avec un conseil technique et des tarifs adaptés à vos volumes.
