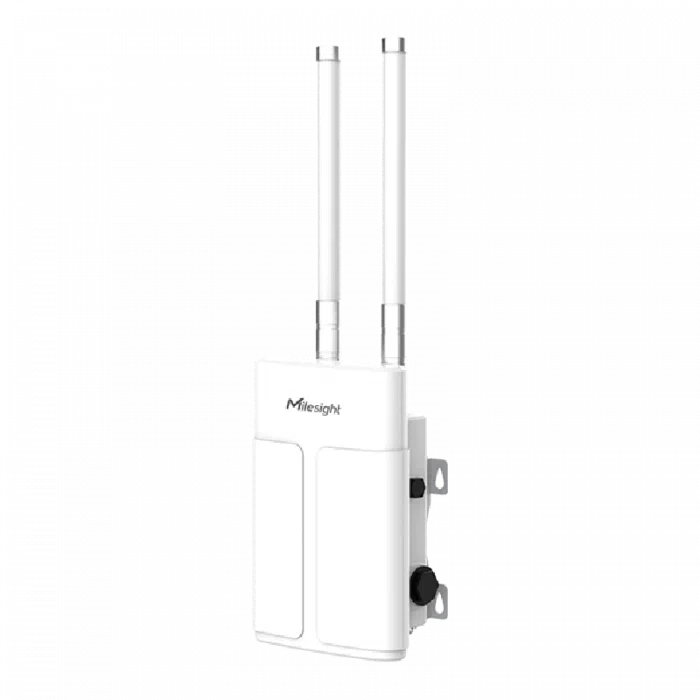

Milesight UG67 - Passerelle LoRaWAN extérieure IP67, GPS et option 4G
- LoRaWAN EU868, 8 canaux SX1302, sensibilité -140 dBm, 27 dBm, LBT
- Environ 2 000 capteurs Classe A/B/C, portée jusqu'à 15 km en vue directe
- Ethernet Gigabit PoE 802.3af ou 6 à 12 V DC par M12, Wi-Fi, GNSS et 4G
- BACnet/IP, BACnet/SC, Modbus TCP, MQTT(s) et HTTP(s), VPN WireGuard et IPsec
- Boîtier aluminium IP67, -40 à +70 °C, livré avec 2 antennes de 60 cm et injecteur PoE
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, LoRaWAN Packet Forwarder / Basic Station, Modbus TCP, MQTT, SNMP |
| Usage | Comptage énergétique, Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP67 |
| Type de montage | Mural, Sur mât ou poteau |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Gigabit, GNSS, VPN, Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Chipset LoRa | Semtech SX1302 |
| Canaux | 8 canaux semi-duplex ou duplex intégral |
| Connecteur | 2 connecteurs N femelle 50 Ω (LoRa), M12 codage A (alimentation) |
| GNSS | GPS, GLONASS, QZSS, SBAS, précision 2,5 m CEP |
| Connectivité | Ethernet, Wi-Fi et GPS, Ethernet, Wi-Fi, GPS et 4G (L04EU), Ethernet, Wi-Fi, GPS et 4G Cat 1 (L08GL) |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- USB
- Modbus TCP
- BACnet/IP
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Milesight UG67 est une passerelle LoRaWAN extérieure 8 canaux au boîtier aluminium IP67. Fixée sur un mât ou une façade, elle couvre un campus, une zone d'activité ou un site industriel et collecte les données d'environ 2 000 capteurs, avec une portée annoncée jusqu'à 15 km en vue directe.
Elle reprend la puce Semtech SX1302 et le processeur quatre cœurs ARM Cortex-A53 de la gamme, auxquels s'ajoutent un récepteur GNSS, deux connecteurs d'antenne N femelle et un condensateur qui envoie une alarme en cas de coupure d'alimentation. Les exploitants disposent ainsi d'une passerelle durcie, alimentée sur un seul câble PoE, capable de remonter ses données par Ethernet, Wi-Fi ou 4G.
Points forts du UG67
- 8 canaux semi-duplex ou duplex intégral, sensibilité de -140 dBm à 292 bit/s, 27 dBm, Listen Before Talk
- Environ 2 000 capteurs Classe A, B et C avec une remontée toutes les 10 minutes
- 2 connecteurs N femelle, livrée avec 2 antennes LoRaWAN de 60 cm
- GNSS GPS, GLONASS, QZSS et SBAS, précision de 2,5 m CEP en extérieur dégagé
- Ethernet 10/100/1000 Mbit/s PoE 802.3af ou 6 à 12 V DC par connecteur M12, 3,6 W typique
- Serveur réseau embarqué, BACnet/IP, BACnet/SC, Modbus TCP, MQTT(s) et HTTP(s)
- Alarme de coupure secteur grâce à un condensateur de réserve intégré
- Boîtier PC UL94 V0 et aluminium ADC-12, IP67, -40 à +70 °C
Applications en bâtiment et sur site technique
- Campus, hôpitaux et universités : une passerelle en toiture pour couvrir plusieurs bâtiments et leurs abords.
- Collectivités : relève des compteurs d'eau et d'énergie, suivi des espaces verts et des bâtiments communaux depuis un point haut.
- Industrie et logistique : couverture des zones de stockage extérieures, parkings et quais.
- Agriculture et environnement : humidité des sols, stations météo et niveaux de cuves sur de grandes surfaces.
- Réseaux techniques : postes de relevage, châteaux d'eau et sous-stations avec liaison 4G autonome.
Intégration et compatibilité
La UG67 fonctionne en serveur réseau LoRaWAN embarqué ou en transfert de paquets vers The Things Stack, ChirpStack, Actility, AWS IoT Core for LoRaWAN, DeviceHub, Milesight Development Platform ou Milesight IoT Cloud. Le serveur embarqué décode les capteurs Milesight, gère le multicast, les mises à jour FUOTA et peut piloter des passerelles Milesight d'appoint (Gateway Fleet).
Les données sont exposées en BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU sur TCP, MQTT(s) et HTTP(s), ce qui permet de relier un réseau de capteurs extérieurs à la GTB sans passerelle BACnet supplémentaire. L'administration passe par l'interface web, SSH, SNMP v1/v2c/v3, API HTTP ou MQTT et par DeviceHub pour la gestion de parc. VPN OpenVPN, IPsec, L2TP, PPTP, GRE, DMVPN et WireGuard sécurisent la liaison.
Associée à la batterie externe UPS01 (version M12), la UG67 continue de fonctionner pendant une coupure et affiche l'état de charge dans son interface. Voir les autres passerelles LoRaWAN et la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UG67-868M | LoRaWAN EU868, Ethernet Gigabit PoE, Wi-Fi et GNSS | Site raccordé au réseau par câble |
| UG67-L04EU-868M | Ajout d'un modem 4G LTE (module L04EU) | Liaison cellulaire principale ou de secours |
| UG67-L08GL-868M | Ajout d'un modem 4G LTE Cat 1 (module L08GL) | Point haut isolé sans réseau filaire |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Processeur | Quatre cœurs 1,5 GHz, 64 bits ARM Cortex-A53 |
| Mémoire | 512 Mo DDR4, 8 Go eMMC |
| Radio LoRaWAN | Semtech SX1302, 8 canaux semi-duplex ou duplex intégral, EU868, LBT |
| Sensibilité | -140 dBm à 292 bit/s |
| Puissance d'émission | 27 dBm maximum |
| Protocole | LoRaWAN V1.0 et V1.0.2, Classes A, B et C |
| Capacité | Environ 2 000 capteurs (remontée toutes les 10 min) |
| Antennes LoRa | 2 connecteurs N femelle 50 Ω externes |
| Ethernet | 1 port RJ45 WAN 10/100/1000 Mbit/s, PoE PD, isolation 1,5 kV RMS |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, antenne interne, mode point d'accès ou client |
| Cellulaire | 4G LTE classe 3 (23 dBm), antenne interne, 1 emplacement Mini SIM (2FF), selon version |
| GNSS | GPS, GLONASS, QZSS, SBAS, sensibilité -161 dBm en poursuite, précision 2,5 m CEP |
| Intégration | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU sur TCP |
| Réseau | PPPoE, SNMP v1/v2c/v3, DHCP, DDNS, SNTP, SSH, VPN, pare-feu, WAN failover |
| Autres interfaces | USB-C (console), reset, voyants SYS, LoRa et LTE |
| Alimentation | PoE 802.3af ou 6 à 12 V DC par connecteur M12 codage A |
| Consommation | 3,6 W typique, 4,8 W maximum |
| Boîtier | PC UL94 V0 et aluminium ADC-12, blanc, IP67 |
| Dimensions | 240 x 164 x 90,9 mm |
| Poids | 1 463 g |
| Montage | Mur ou mât |
| Température de fonctionnement | -40 à +70 °C (performances cellulaires réduites au-delà de 60 °C) |
| Température de stockage | -40 à +85 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Conformité | CE, CE (RED), FCC, TELEC, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST, LoRaWAN Packet Forwarder / Basic Station
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP67
- Type de montage
- Mural, Sur mât ou poteau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Gigabit, VPN, Wi-Fi intégré, GNSS
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Chipset LoRa
- Semtech SX1302
- Canaux
- 8 canaux semi-duplex ou duplex intégral
- Connecteur
- 2 connecteurs N femelle 50 Ω (LoRa), M12 codage A (alimentation)
- GNSS
- GPS, GLONASS, QZSS, SBAS, précision 2,5 m CEP
- Connectivité
- Ethernet, Wi-Fi et GPS, Ethernet, Wi-Fi, GPS et 4G (L04EU), Ethernet, Wi-Fi, GPS et 4G Cat 1 (L08GL)
Contenu et accessoires compatibles
Livrée avec un injecteur PoE, un câble d'alimentation M12 DC de 30 cm, deux antennes LoRaWAN de 60 cm, un support de montage, une platine de fixation courte, quatre kits de fixation murale et un câble coaxial d'antenne de 1 m.
- Batterie externe Milesight UPS01 en version M12 (voir batteries et onduleurs DC)
- Antennes omnidirectionnelles 868 MHz à connecteur N de rechange
- Capteurs LoRaWAN extérieurs : météo, humidité du sol, niveau
Documentation
Questions fréquentes
Quelle portée attendre avec une UG67 ?
Milesight annonce jusqu'à 15 km en vue directe. En zone bâtie, la portée réelle dépend de la hauteur de pose, des obstacles et du facteur d'étalement des capteurs ; une étude de couverture sur plan est recommandée.
Comment alimenter la UG67 sur un mât ?
Par un seul câble Ethernet grâce à l'injecteur PoE 802.3af fourni, ou en 6 à 12 V DC par le connecteur M12. La batterie UPS01 peut s'intercaler pour assurer la continuité pendant une coupure.
Toutes les versions disposent-elles du GPS ?
Oui, le récepteur GNSS (GPS, GLONASS, QZSS, SBAS) est intégré à toutes les versions. Seul le modem 4G est optionnel.
Quelle différence entre la UG67 et la SG50 ?
La UG67 est alimentée en PoE ou en DC et dispose d'un serveur réseau embarqué complet avec BACnet et Modbus. La SG50 est une passerelle solaire autonome à faible consommation, conçue pour les sites sans alimentation, avec un serveur embarqué limité à 100 capteurs.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UG67
Indiquez la zone à couvrir, la hauteur disponible et le mode de raccordement souhaité : nous répondons sous 24 h ouvrées avec une proposition de passerelles, d'antennes et d'accessoires de pose. Les tarifs sont établis selon les quantités et la composition du projet.
Produits similaires
Voir toute la catégorieMilesight UG63 - Mini passerelle LoRaWAN 8 canaux intérieure, option 4G
- LoRaWAN
- 4G LTE
- Wi-Fi

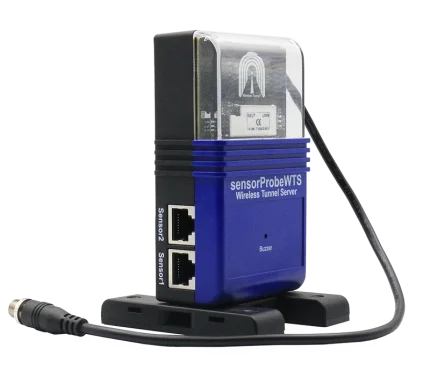

AKCP SP-WTS - Passerelle LoRa Wireless Tunnel, Ethernet, SNMP et Modbus
