AKCP TDPS-2 - Capteur de niveau de cuve par pression hydrostatique
- Mesure de niveau par pression hydrostatique, cuves jusqu'à 2 m
- Précision ±1 % de la pleine échelle, volume affiché en % ou en litres
- Sonde IP68 compatible essence, gazole et eau, -20 à +80 °C
- Se raccorde sur un port capteur sensorProbe+, securityProbe 5E ou E-Sensor8
- Kit de montage fourni, module convertisseur sur rail DIN ou par vis
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Niveau / distance |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP68 |
| Type de montage | Immergé, Rail DIN |
| Plage de mesure | Niveau : 0 à 2 m |
| Précision | Niveau : ±1 % de la pleine échelle |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+, securityProbe 5E, E-Sensor8, SP-WT |
| Liquides compatibles | Essence, gazole, eau |
| Câble de sonde | 2 m |
| Module convertisseur | 56 x 55 x 33,3 mm, rail DIN ou vis |
- Aucune (filaire)
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

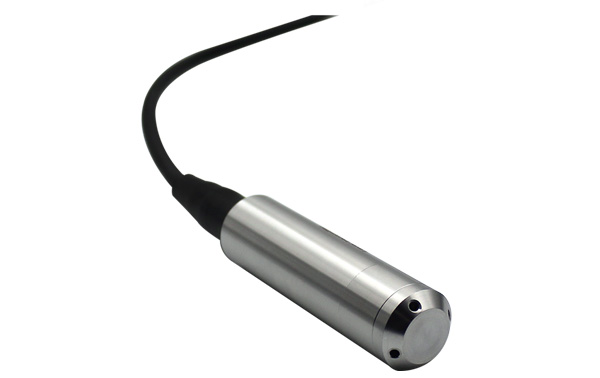

Le capteur de niveau de cuve AKCP TDPS-2 (Tank Depth Pressure Sensor) mesure en continu la hauteur de liquide dans une cuve ou un réservoir jusqu'à 2 m de profondeur. Suspendue au fond de la cuve, la sonde lit la pression hydrostatique de la colonne de liquide. La centrale AKCP en déduit la hauteur, puis le volume en pourcentage ou en litres.
Il s'adresse aux exploitants qui doivent garantir l'autonomie d'un groupe électrogène, suivre une réserve d'eau ou détecter une baisse anormale de carburant sur un site distant. Raccordé sur un port capteur d'une centrale sensorProbe+ ou securityProbe, il remplace la lecture visuelle d'une jauge par une mesure historisée avec alarmes. Il rejoint les capteurs de niveau et de distance et les capteurs filaires pour boîtiers de supervision de la gamme AKCP.
Points forts du TDPS-2
- Mesure par pression hydrostatique, étalonnage pour une cuve de 2 m maximum
- Précision de ±1 % de la pleine échelle au maximum
- Partie sonde étanche IP68, résistante à l'essence, au gazole et à l'eau
- Plage de fonctionnement de -20 à +80 °C
- Profil de cuve programmable pour les cuves non linéaires (cylindre couché, forme irrégulière)
- Affichage du volume en pourcentage ou en litres après saisie des dimensions de la cuve
- Kit de montage fourni, installation en 5 étapes par une platine sur le haut de la cuve
- Module convertisseur compact de 56 x 55 x 33,3 mm, fixation rail DIN ou par vis
Applications en bâtiment et sur site technique
- Datacenter et hôpital : suivi de la cuve journalière du groupe électrogène, pour éviter un échec au démarrage faute de carburant.
- Sites télécoms et sites distants : alerte en cas de baisse brutale du niveau pouvant signaler une fuite ou un vol de carburant.
- Bâtiments tertiaires et collectivités : niveau d'une cuve de récupération d'eau de pluie ou d'une réserve d'eau technique.
- Industrie : planification des livraisons de fioul et comparaison entre volume consommé et volume facturé.
Intégration et compatibilité
Le TDPS-2 se branche sur un port capteur RJ45 d'une centrale sensorProbe+, d'un securityProbe 5E ou d'un module E-Sensor8. La centrale applique les seuils de niveau haut et bas, puis transmet les alarmes par SNMP, e-mail ou SMS avec un modem cellulaire en option. Les centrales AKCP lisent aussi le Modbus RS485 de nombreux tableaux de commande de groupe électrogène : on rapproche ainsi la consommation mesurée par le groupe et la baisse de niveau de la cuve.
- Supervision réseau en SNMP, reprise en GTB selon les protocoles de la centrale (Modbus TCP, BACnet sous licence)
- Centralisation multisite, cartes et tableaux de bord dans AKCPro Server
- Compatible avec le nœud sans fil SP-WT (alimentation externe recommandée)
- Liaison par câble réseau standard : câble de 15 pieds (environ 4,5 m) fourni, extensible jusqu'à 15 m
Caractéristiques techniques
| Principe de mesure | Pression hydrostatique de la colonne de liquide |
|---|---|
| Hauteur de cuve | Jusqu'à 2 m (version TDPS-2) |
| Précision | ±1 % de la pleine échelle (max.) |
| Liquides | Essence, gazole, eau |
| Câble de sonde | 2 m entre la sonde et le module convertisseur |
| Câble de liaison | RJ45 vers le module convertisseur, câble réseau de 15 pieds (environ 4,5 m) fourni |
| Indice de protection | IP68 (partie sonde) |
| Température de fonctionnement | -20 à +80 °C |
| Alimentation | Module convertisseur en 5 V par la centrale, partie sonde en 12 V par alimentation externe fournie |
| Dimensions du module | 56 x 55 x 33,3 mm |
| Montage | Sonde suspendue dans la cuve, module sur rail DIN ou par vis |
| Nombre de capteurs | 1 par port |
| Compatibilité | sensorProbe+, securityProbe 5E, E-Sensor8, SP-WT |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Niveau / distance
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), Alimenté par le bus
- Indice de protection
- IP68
- Type de montage
- Rail DIN, Immergé
- Plage de mesure
- Niveau : 0 à 2 m
- Précision
- Niveau : ±1 % de la pleine échelle
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+, securityProbe 5E, E-Sensor8, SP-WT
- Liquides compatibles
- Essence, gazole, eau
- Câble de sonde
- 2 m
- Module convertisseur
- 56 x 55 x 33,3 mm, rail DIN ou vis
Contenu et accessoires compatibles
Le TDPS-2 est livré assemblé avec la visserie de montage : platine avec presse-étoupe pour bloquer le câble à la bonne hauteur et boulons M5. L'installation demande un perçage de 30 mm pour la sonde et 4 perçages de 5 mm taraudés pour la platine, puis un joint silicone. Une centrale AKCP est indispensable.
Documentation
Questions fréquentes
Sur quelles centrales AKCP le TDPS-2 fonctionne-t-il ?
Il se raccorde sur un port capteur d'une centrale sensorProbe+, d'un securityProbe 5E ou d'un module d'extension E-Sensor8. Le nœud sans fil SP-WT accepte aussi le TDPS, mais AKCP déconseille alors le fonctionnement sur piles : prévoyez l'adaptateur secteur externe 5,5 V 3 A du SP-WT.
Quels liquides le TDPS-2 peut-il mesurer ?
La sonde résiste à l'essence, au gazole et à l'eau, et le constructeur la destine à certains carburants et à l'eau douce. Pour un autre liquide, ou une cuve de produits chimiques, contactez-nous avant de commander afin de vérifier la compatibilité.
Quelle est la différence entre le TDPS-2 et les TDPS-5, TDPS-10 ou TDPS-15 ?
La sonde est étalonnée pour une hauteur de cuve donnée. Le TDPS-2 couvre les cuves jusqu'à 2 m avec un câble de sonde de 2 m. Les TDPS-5, -10 et -15 couvrent des cuves de 5, 10 et 15 m avec un câble de longueur correspondante.
Le TDPS-2 affiche-t-il un volume ou seulement une hauteur ?
La centrale calcule la hauteur de liquide à partir de la pression et du type de liquide. En saisissant les dimensions de la cuve, vous obtenez le volume en pourcentage ou en litres. Un profil de cuve programmable permet aussi de mesurer correctement une cuve de forme non linéaire.
Faut-il une alimentation dédiée ?
Oui, en partie. Le module convertisseur est alimenté en 5 V par la centrale AKCP, tandis que la partie sonde fonctionne en 12 V à partir d'une alimentation externe fournie avec le capteur. Prévoyez son raccordement à proximité de la cuve.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour le TDPS-2
Indiquez la hauteur et la forme de votre cuve, le liquide stocké et la centrale en place : nous vous répondons sous 24 h ouvrées avec un tarif selon les quantités. Notre équipe technique vérifie la compatibilité et le choix de la version adaptée.
