Dragino LDS40 - Capteur de distance LiDAR LoRaWAN, NB-IoT et LTE-M, 40 m
- LiDAR à temps de vol de 0,1 à 40 m (13,5 m sur cible sombre), résolution 1 cm
- Laser VCSEL 850 nm, faisceau de 3°, immunité 100 klux
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Sonde IP65 sur câble de 75 cm
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Usage | GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural |
| Plage de mesure | Distance : 0,1 à 40 m |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | LiDAR ToF, laser VCSEL 850 nm |
| Angle de champ | 3° |
| Câble de sonde | 75 cm |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino LDS40 est un capteur LiDAR longue portée LoRaWAN : sa sonde laser à temps de vol (ToF) mesure sans contact la distance jusqu'à une cible située entre 10 cm et 40 m. Il remonte la mesure en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, en solaire ou sur batterie rechargeable.
Il vise les grands volumes et les distances que ni les ultrasons ni les LiDAR courts n'atteignent : grands silos, halls de stockage, quais, galeries. Les exploitants et les intégrateurs obtiennent une mesure ponctuelle, grâce au faisceau de 3°, avec une autonomie de plusieurs années et sans câblage jusqu'au point de mesure.
Points forts du LDS40
- Mesure LiDAR ToF de 0,1 à 40 m sur cible à 90 % de réflectivité
- Portée de 13,5 m sur cible sombre à 10 % de réflectivité, résolution 1 cm
- Source laser VCSEL 850 nm, champ de vision de 3°
- Immunité à la lumière ambiante jusqu'à 100 klux
- Sonde IP65 en ABS et polycarbonate, câble de 75 cm
- LoRaWAN 1.0.3 classe A, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile Li-SOCl2 8 500 ou 19 000 mAh, autonomie annoncée jusqu'à 5 ans, ou solaire
Applications en bâtiment et sur site technique
- Grands silos et trémies de vrac (granulés, sel de déneigement, matières premières) : niveau de remplissage en continu.
- Entrepôts et plateformes logistiques : détection de présence ou position d'un objet à grande distance.
- Quais de chargement et aires de manœuvre : présence d'un camion ou d'un conteneur.
- Galeries, tunnels techniques et ouvrages : surveillance de distance horizontale sur de longues portées.
- Industrie : anticollision et contrôle de position sur des équipements de grande taille.
Intégration et compatibilité
En LoRaWAN, le LDS40 rejoint le réseau en OTAA et s'enregistre sur tout serveur réseau standard (The Things Stack, ChirpStack ou serveur intégré à la passerelle) ; Dragino publie le décodeur de trames. Mesure toutes les 20 minutes par défaut, réglable par Bluetooth, commandes AT ou downlink. La GTB lit les valeurs via le serveur réseau (MQTT, API HTTP) ou une passerelle LoRaWAN vers BACnet ou Modbus ; l'historique embarqué (datalog) comble les coupures réseau.
Les versions NB-IoT, LTE-M et LTE Cat 1 publient directement en MQTT, MQTTs, TCP, UDP ou CoAP vers un broker ou une plateforme (ThingsBoard, Datacake, Node-RED, ThingsEye), toutes les 2 heures par défaut. Les références 1T arrivent avec une SIM 1NCE préconfigurée ; les versions CB et CS ajoutent une position GNSS optionnelle.
Comparez avec les autres capteurs de niveau et de distance, choisissez une des passerelles LoRaWAN compatibles ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau, une source d'énergie et, en cellulaire, une option carte SIM : GE sans carte SIM, 1T avec carte SIM 1NCE (10 ans, 500 Mo).
| Référence | Différence | Usage conseillé |
|---|---|---|

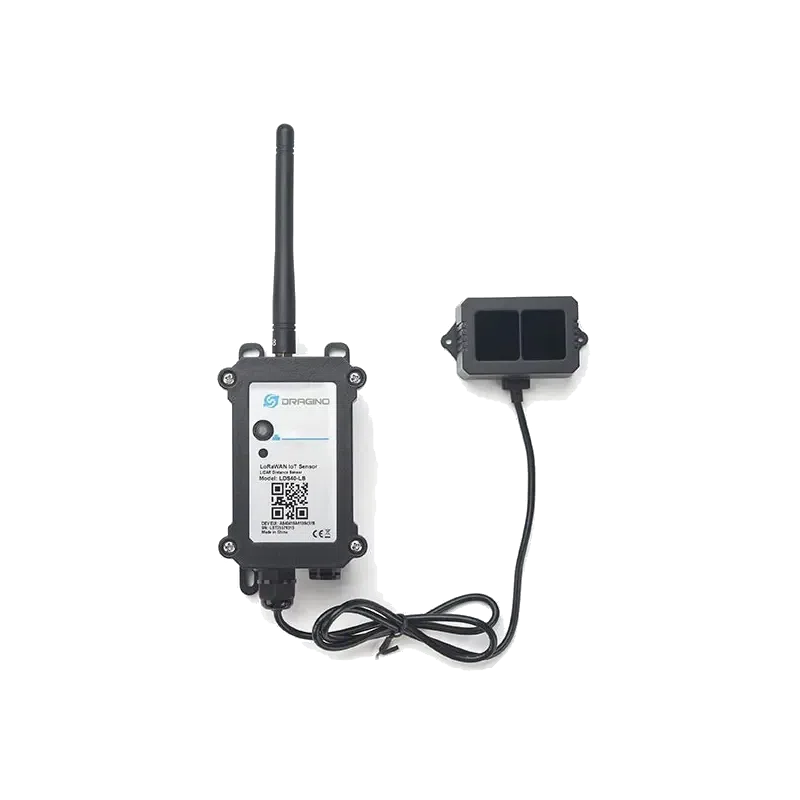

| LDS40-LB, LDS40-LB2 | LoRaWAN, pile 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

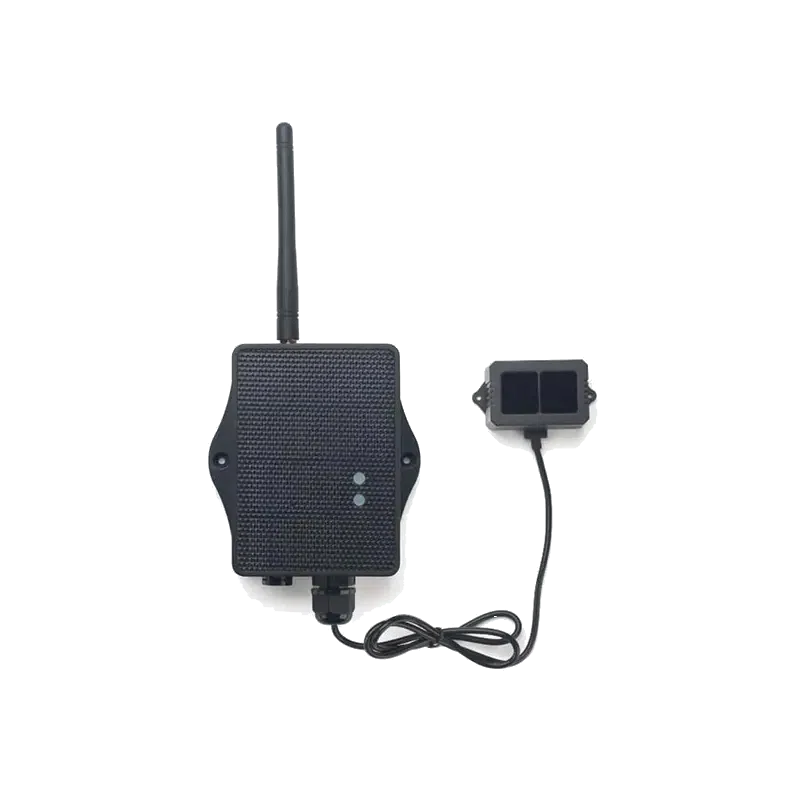

| LDS40-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans remplacement de pile |
| LDS40-NB, -NB2, -NS (GE ou 1T) | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé sans passerelle, bonne couverture NB-IoT |
| LDS40-CB, -CB2, -CS (GE ou 1T) | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| LDS40-KN (GE ou 1T) | LTE Cat 1, batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
| LDS40-KS (GE ou 1T) | LTE Cat 1, solaire et batterie rechargeable | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie | LiDAR à temps de vol (ToF), source laser VCSEL 850 nm |
| Plage de mesure | 0,1 à 40 m (réflectivité 90 %), 0,1 à 13,5 m (réflectivité 10 %) |
| Résolution | 1 cm |
| Champ de vision | 3° |
| Immunité à la lumière ambiante | 100 klux |
| Sonde | ABS et PC, IP65, câble 75 cm, fonctionnement -20 à +60 °C, stockage -30 à +80 °C |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, bande EU868 (862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes LTE de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS |
| LTE Cat 1 (KN, KS) | Module EG800, emplacement nano SIM |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh (2,5 à 3,6 V), panneau solaire et Li-ion 3 000 mAh, ou Li-ion rechargeable 1 000 mAh (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans selon configuration (constructeur, versions LoRaWAN sur pile) |
| Électronique | Fonctionnement -40 à +85 °C |
| Version cellulaire | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware sans fil (OTA) |
| Options | Sonde de température DS18B20 externe, entrée d'interruption |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance
- Alimentation
- Pile ou batterie intégrée, Solaire
- Usage
- GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural
- Plage de mesure
- Distance : 0,1 à 40 m
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- LiDAR ToF, laser VCSEL 850 nm
- Angle de champ
- 3°
- Câble de sonde
- 75 cm
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Le colis LoRaWAN contient le capteur LDS40-LB ou LDS40-LS et sa sonde LiDAR (emballage 150 x 120 x 55 mm, 220 g) ; les versions cellulaires ajoutent une antenne externe. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions GE.
Comme toute mesure laser, le LiDAR est sensible aux surfaces très réfléchissantes (miroir, carrelage lisse, liquide parfaitement immobile) et aux objets transparents (vitre, gouttes d'eau) placés sur le trajet : ces cas peuvent fausser la lecture. La fenêtre de la sonde, en acrylique, se nettoie au chiffon sec, sans alcool.
Documentation
Questions fréquentes
Jusqu'où le LDS40 mesure-t-il ?
Jusqu'à 40 m sur une cible claire (réflectivité 90 %) et 13,5 m sur une cible sombre (réflectivité 10 %), avec une résolution de 1 cm. La portée réelle dépend donc de la couleur et de l'état de surface de ce que l'on vise.
Quelle différence avec le LDS12 et le LDS25 ?
Le LDS12 se limite à 12 m avec une source LED. Le LDS25 couvre 25 m et ajoute un balai de nettoyage automatique de l'optique. Le LDS40 offre la plus longue portée de la gamme, 40 m, avec un faisceau de 3° et un câble de sonde de 75 cm.
Le LDS40 mesure-t-il le niveau d'un liquide ?
Dragino signale des erreurs possibles sur les surfaces très réfléchissantes ou transparentes, comme l'eau ou le verre. Pour un niveau de liquide, mieux vaut un capteur radar ou à ultrasons ; le LDS40 est destiné aux solides, aux grands volumes et à la détection d'objets à distance.
Comment entretenir la sonde ?
Si la fenêtre se couvre de poussière, la mesure se dégrade : il suffit de l'essuyer avec un chiffon sec non pelucheux. Dans un environnement très poussiéreux, le LDS25 et son balai intégré réduisent les interventions.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LDS40
Indiquez le nombre de points de mesure, la distance à couvrir et la nature de la cible, le réseau visé et le contexte d'installation : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
