Dragino MDS200 - Capteur de distance radar 24 GHz LoRaWAN et NB-IoT, 20 m
- Radar 24 GHz : distance de 0,5 à 20 m, précision ±0,1 m
- Mesure fiable malgré condensation et poussière, deux cibles détectées
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Alarme de seuil avec émissions rapprochées, -40 à +85 °C
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance, Présence / mouvement |
| Usage | GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Type de montage | Mural |
| Plage de mesure | Distance : 0,5 à 20 m |
| Précision | Distance : ±0,1 m |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Radar FMCW 24 GHz |
| Angle de champ | 78° horizontal, 23° vertical |
| Cibles détectées | 2 (objet le plus proche et objet suivant) |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

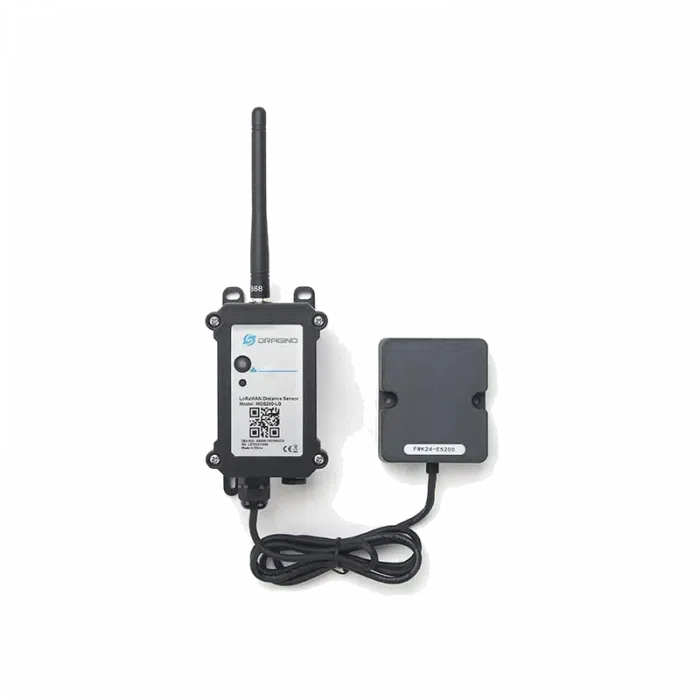

Le Dragino MDS200 est un capteur de distance radar LoRaWAN qui mesure, grâce à un radar micro-ondes FMCW 24 GHz, la distance entre l'appareil et un objet, de 0,5 à 20 m. Contrairement aux ultrasons ou au LiDAR, le radar garde une mesure fiable en présence de condensation, de vapeur ou d'une couche de poussière sur le capteur. Il existe en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Il s'adresse aux exploitants et intégrateurs qui doivent suivre un niveau ou une présence dans des environnements où les capteurs optiques s'encrassent : regards et réseaux d'assainissement, cuves de récupération d'eau, locaux à déchets, parkings.
Points forts du MDS200
- Radar FMCW 24,000 à 24,500 GHz, portée de 0,5 à 20 m
- Précision ±0,1 m, résolution 1 cm
- Faisceau de 78° à l'horizontale et 23° à la verticale
- Deux distances par mesure : objet le plus proche et objet suivant
- Alarme de distance : émissions rapprochées dès que la valeur sort de la plage configurée
- Pile Li-SOCl2 8 500 ou 19 000 mAh, jusqu'à 5 ans d'autonomie annoncée, ou alimentation solaire
- Fonctionnement de -40 à +85 °C
Applications en bâtiment et sur site technique
- Assainissement et eaux pluviales : niveau d'eau en regard, en bassin de rétention ou en fond de fosse, malgré la condensation.
- Cuves et réservoirs techniques : suivi de remplissage d'une cuve de récupération ou d'un réservoir incendie, avec alarme de seuil.
- Gestion des déchets : taux de remplissage des bennes et conteneurs d'un campus, d'un hôpital ou d'une zone logistique.
- Stationnement et quais : détection de présence d'un véhicule sur une place ou devant un quai de chargement.
Intégration et compatibilité
En LoRaWAN, le MDS200 rejoint le réseau en OTAA classe A avec les clés préchargées en usine et s'enregistre sur tout serveur réseau standard (The Things Stack, ChirpStack, Loriot). Dragino publie le décodeur de trames sur GitHub. L'intervalle d'émission, les seuils d'alarme et le mode d'interruption se règlent par Bluetooth 5.1, par commandes AT ou par downlink. Côté GTB, les mesures remontent via le serveur réseau (MQTT, API HTTP) ou via une passerelle LoRaWAN vers BACnet ou Modbus.
Les versions NB-IoT, LTE-M et LTE Cat 1 se passent de passerelle : elles publient directement vers un broker ou une plateforme (ThingsBoard, ThingSpeak, Datacake, Node-RED, ThingsEye) en MQTT, MQTTs, TCP ou UDP, et en CoAP sur les versions NB et CB. Elles sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT. Les versions CB et CS peuvent ajouter leur position GNSS dans la trame, utile pour un parc de capteurs dispersés.
Comparez avec les autres capteurs de niveau et de distance, choisissez une des passerelles LoRaWAN compatibles ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau et une source d'énergie. Les versions cellulaires (suffixe GE) sont livrées sans carte SIM.
| Référence | Différence | Usage conseillé |
|---|---|---|
| MDS200-LB, -LB2 | LoRaWAN, pile Li-SOCl2 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |
| MDS200-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans changement de pile |
| MDS200-NB, -NB2, -NS (GE) | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé couvert en NB-IoT |
| MDS200-CB, -CB2, -CS (GE) | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| MDS200-KN (GE) | LTE Cat 1, batterie rechargeable 1 000 mAh (socle de charge) | Zone sans NB-IoT ni LTE-M |
| MDS200-KS (GE) | LTE Cat 1, solaire et batterie Li-ion 3 000 mAh | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie | Radar micro-ondes FMCW, 24,000 à 24,500 GHz, puissance de mesure 6 dBm |
| Plage de mesure | 0,5 à 20 m |
| Précision | ±0,1 m |
| Résolution | 0,01 m |
| Angle de mesure | 78° horizontal, 23° vertical |
| Cibles | Deux distances : objet le plus proche et objet suivant |
| Température de fonctionnement | -40 à +85 °C |
| Tension d'alimentation | 2,5 à 3,6 V (LoRaWAN), 2,6 à 3,6 V (cellulaire) |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, EU868 (bande 862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS en option dans la trame |
| LTE Cat 1 (KN, KS) | Module EG800, bandes européennes B1, B3, B5, B7, B8, B20 et B28 |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP (NB et CB) ; MQTT, MQTTs, TCP, UDP (KN, KS) |
| Carte SIM | Emplacement nano-SIM ; carte SIM non fournie (suffixe GE) |
| Alimentation | Pile Li-SOCl2 8 500 mAh (LB, NB, CB) ou 19 000 mAh (LB2, NB2, CB2) ; panneau solaire et Li-ion 3 000 mAh (LS, NS, CS, KS) ; Li-ion 1 000 mAh rechargeable (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans en LoRaWAN selon configuration (constructeur) |
| Dimensions et poids (CB) | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Présence / mouvement, Niveau / distance
- Usage
- GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Type de montage
- Mural
- Plage de mesure
- Distance : 0,5 à 20 m
- Précision
- Distance : ±0,1 m
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Radar FMCW 24 GHz
- Angle de champ
- 78° horizontal, 23° vertical
- Cibles détectées
- 2 (objet le plus proche et objet suivant)
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles
Les versions LoRaWAN sont livrées avec le capteur seul ; les versions cellulaires ajoutent une antenne externe. Prévoir une passerelle LoRaWAN Dragino (LPS8v2 en intérieur, DLOS8N en extérieur) pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions cellulaires GE.
Documentation
Questions fréquentes
Quelle différence entre le MDS200 et le MDS120 ?
Le MDS200 utilise un radar 24 GHz à faisceau large (78° x 23°) qui porte jusqu'à 20 m avec une précision de ±10 cm, et sait mesurer deux cibles. Le MDS120 travaille à 60 GHz avec un faisceau plus serré (25° x 23°), une portée de 12 m et une précision centimétrique. Le MDS200 vise les grands volumes et la détection de présence, le MDS120 la mesure de niveau précise.
Le MDS200 fonctionne-t-il avec de la condensation ou de la poussière ?
Oui, c'est son principal intérêt. Dragino indique que le radar continue à mesurer correctement même avec de l'eau ou une couche de poussière épaisse sur la face du capteur, là où un capteur à ultrasons ou un LiDAR décroche.
Quelle autonomie attendre sur pile ?
Dragino annonce jusqu'à 5 ans en LoRaWAN avec la pile de 8 500 mAh, selon l'intervalle d'émission et le nombre d'alarmes. La version LB2 (19 000 mAh) et les versions solaires allongent cette durée.
À quoi sert la mesure de deux distances ?
Le MDS200 renvoie la distance de l'objet le plus proche et celle de l'objet situé juste derrière. Cela permet par exemple de distinguer un obstacle ponctuel du fond d'une cuve, ou de vérifier qu'une place de stationnement est réellement occupée.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le MDS200
Indiquez le nombre de points de mesure, le réseau visé et le contexte de pose : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
