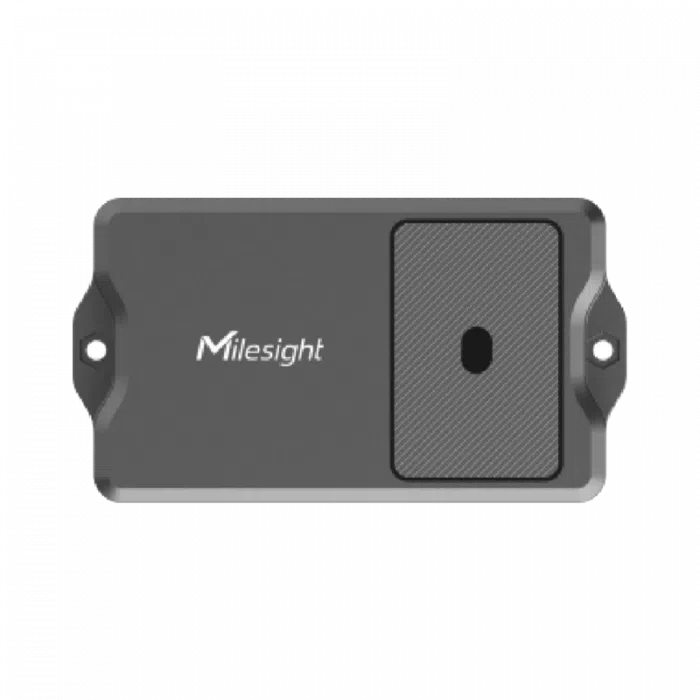

Milesight EM400-TLD - Capteur de remplissage laser ToF LoRaWAN ou NB-IoT
- Capteur de remplissage laser ToF de 2 à 350 cm, précision ±2 cm, résolution 1 mm
- Version LoRaWAN EU868 ou version NB-IoT et Cat-M1 avec GNSS
- Sonde de température NTC pour l'alarme d'incendie de bac, accéléromètre 3 axes
- 2 piles Li-SOCl2 de 9000 mAh, environ 10 ans en LoRaWAN (intervalle 10 min, 25 °C)
- Boîtier IP67 avec revêtement anti-humidité interne, CE, FCC, RoHS
| Connectivité radio | LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Grandeur mesurée | Niveau / distance, Température, Vibration / inclinaison |
| Usage | Extérieur / espaces verts, Sécurité des locaux, Télégestion de sites distants |
| Protocoles IP et intégration | MQTT |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Fonctions réseau | GNSS |
| Plage de mesure | Distance : 2 à 350 cm ; Température : -40 à +125 °C |
| Précision | Distance : ±2 cm (-20 à +70 °C), résolution 1 mm |
| Autonomie | 5 à 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Laser ToF (temps de vol), champ de vision 27° |
| Réseau | LoRaWAN, NB-IoT |
- LoRaWAN
- NB-IoT
- LTE-M
- MQTT
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight EM400-TLD est un capteur de remplissage à mesure laser ToF (temps de vol) qui mesure la distance entre son boîtier et la surface du contenu, de 2 à 350 cm. Avec un champ de vision de 27° et une zone morte quasi nulle, il est taillé pour les petits bacs, corbeilles et conteneurs étroits où un capteur à ultrasons manquerait de place.
Il s'adresse aux services propreté, gestionnaires de sites et collectivités qui veulent vider les contenants au bon moment plutôt qu'à heure fixe. Une sonde de température signale un départ de feu dans le bac, l'accéléromètre détecte un couvercle ouvert ou un capteur basculé, et deux versions radio couvrent les déploiements LoRaWAN privés comme les réseaux cellulaires NB-IoT.
Points forts du EM400-TLD
- Mesure laser ToF de 2 à 350 cm, précision ±2 cm de -20 à +70 °C, résolution 1 mm
- Champ de vision de 27°, quasiment sans zone aveugle dans les petits contenants
- Sonde de température NTC de -40 à +125 °C pour l'alarme de combustion des déchets
- Accéléromètre 3 axes : état normal ou incliné du capteur et du couvercle
- 2 piles Li-SOCl2 ER26500 de 9000 mAh, environ 10 ans en LoRaWAN (mode standard 10 min ou mode bac 20 min, 25 °C)
- Boîtier IP67 en ABS et PC UL94 V0 avec revêtement anti-humidité interne, de -30 à +70 °C
- Version NB-IoT et Cat-M1 avec positionnement GNSS et rapports cumulés économes en énergie
- Configuration NFC avec mode émulation de carte
Applications en bâtiment et sur site technique
- Tertiaire et campus : suivi du remplissage des corbeilles et bacs de tri dans les halls, cours et espaces extérieurs.
- Collectivités : optimisation des tournées de collecte des corbeilles de rue et des points d'apport.
- Commerce et logistique : niveau des bacs de déchets d'emballage sur les quais et en réserve.
- Sites industriels : surveillance de petits contenants de matières et de rebuts.
- Sécurité : alarme de température en cas de combustion dans un bac.
Intégration et compatibilité
La version EM400-TLD-868M fonctionne en LoRaWAN Classe A (OTAA ou ABP) sur la bande EU868, avec 16 dBm de puissance d'émission et une sensibilité de -137 dBm à 300 bit/s. Elle se raccorde aux passerelles et serveurs réseau LoRaWAN standard (Milesight, The Things Stack, ChirpStack, Actility) et à Milesight IoT Cloud, avec une portée jusqu'à 15 km en champ libre.
La version EM400-TLD-N03GL utilise les réseaux cellulaires Cat-M1 et NB-IoT (Cat NB2) avec une carte micro-SIM, et envoie ses données en TCP, UDP, MQTT ou vers AWS. Elle ajoute un positionnement GNSS (latitude et longitude) utile pour suivre des contenants mobiles.
Dans les deux cas, les mesures peuvent alimenter la GTB ou une plateforme métier via MQTT ou HTTP, ou être exposées en BACnet/IP et Modbus TCP par une passerelle edge. Les seuils d'alarme, le mode de fonctionnement et l'intervalle se règlent par NFC ou par commande descendante.
Voir aussi nos capteurs de niveau et de distance, les passerelles LoRaWAN et la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EM400-TLD-868M | LoRaWAN Classe A, bande EU868 | Sites équipés ou à équiper d'un réseau LoRaWAN privé |
| EM400-TLD-N03GL | Cellulaire NB-IoT et Cat-M1, micro-SIM, GNSS, TCP, UDP, MQTT, AWS | Contenants dispersés sans réseau LoRaWAN, suivi de position |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Principe de mesure | Laser ToF (temps de vol) |
| Champ de vision | 27° |
| Plage de détection | 2 à 350 cm |
| Précision | ±2 cm (-20 à +70 °C) |
| Résolution | 1 mm |
| Température (sonde NTC) | -40 à +125 °C, résolution 0,1 °C |
| Position du capteur | Normale ou inclinée (accéléromètre 3 axes) |
| Radio version LoRaWAN | Classe A, OTAA ou ABP, EU868, 16 dBm, sensibilité -137 dBm à 300 bit/s |
| Radio version cellulaire | Cat-M1 et Cat NB2, multibande (dont B3, B8, B20), micro-SIM 3FF 1,8 V |
| Protocoles version cellulaire | TCP, UDP, MQTT, AWS |
| GNSS (version cellulaire) | Latitude et longitude, résolution 0,000001 |
| Fonctions avancées | Alarme de seuil, bascule distance et inclinaison, rapport cumulé (version cellulaire) |
| Configuration | NFC via application mobile, commande descendante |
| Alimentation | 2 piles Li-SOCl2 ER26500 de 9000 mAh |
| Autonomie LoRaWAN | Environ 10 ans (mode standard intervalle 10 min ou mode bac intervalle 20 min, 25 °C) |
| Autonomie cellulaire | Environ 10 ans en TCP ou UDP, environ 5 ans en MQTT ou AWS (4 rapports par jour, 25 °C) |
| Température de fonctionnement | -30 à +70 °C |
| Humidité relative | 95 % maximum sans condensation |
| Indice de protection | IP67 |
| Boîtier | ABS et PC UL94 V0, gris foncé |
| Dimensions | 118 x 65 x 30 mm |
| Poids | 208,3 g piles incluses |
| Montage | Vissé sur surface plane |
| Certifications | CE, FCC, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M
- Grandeur mesurée
- Température, Niveau / distance, Vibration / inclinaison
- Usage
- Sécurité des locaux, Télégestion de sites distants, Extérieur / espaces verts
- Protocoles IP et intégration
- MQTT
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP67
- Type de montage
- Mural
- Fonctions réseau
- GNSS
- Plage de mesure
- Distance : 2 à 350 cm ; Température : -40 à +125 °C
- Précision
- Distance : ±2 cm (-20 à +70 °C), résolution 1 mm
- Autonomie
- 5 à 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Laser ToF (temps de vol), champ de vision 27°
- Réseau
- LoRaWAN, NB-IoT
Contenu et accessoires compatibles
Le capteur est livré avec deux kits de fixation, un chiffon de nettoyage pour la fenêtre optique, un guide de démarrage rapide et une carte de garantie. La version LoRaWAN s'associe à une passerelle Milesight UG63 ou UG65 ; la version cellulaire demande une carte SIM compatible NB-IoT ou LTE-M avec mode d'économie d'énergie (PSM).
Documentation
Questions fréquentes
Quelle différence entre l'EM400-TLD et l'EM400-MUD ?
L'EM400-TLD mesure au laser ToF de 2 à 350 cm avec un champ de 27° : il convient aux petits bacs et contenants étroits. L'EM400-MUD utilise les ultrasons de 3 à 450 cm avec un faisceau de 60° : il vise les grands conteneurs, les cuves et la détection de places de stationnement.
Quelle version radio choisir ?
La version 868M est adaptée si le site dispose ou va disposer d'un réseau LoRaWAN. La version N03GL passe par les réseaux NB-IoT et LTE-M d'un opérateur, sans passerelle, et ajoute la géolocalisation GNSS.
Quelle autonomie attendre ?
Environ 10 ans en LoRaWAN avec une mesure toutes les 10 minutes en mode standard. En cellulaire, environ 10 ans en TCP ou UDP et 5 ans en MQTT ou AWS, pour 4 rapports par jour à 25 °C.
Le capteur détecte-t-il un incendie dans le bac ?
Il intègre une sonde de température NTC de -40 à +125 °C et peut envoyer une alarme de seuil en cas de hausse brutale, ce qui permet de détecter une combustion des déchets.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le EM400-TLD
Indiquez le nombre de capteurs et le contexte du site : nous revenons vers vous sous 24 h ouvrées avec un tarif adapté aux quantités. Notre équipe technique vous conseille aussi sur la passerelle et l'intégration dans votre supervision ou votre GTB.
