Dragino MR-25 - Capteur de niveau radar 80 GHz LoRaWAN et NB-IoT, 25 m
- Radar FMCW 80 GHz, mesure de 0,2 à 25 m, précision ±20 mm, résolution 1 mm
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la version
- Pile 8 500 ou 19 000 mAh, solaire ou batterie rechargeable, jusqu'à 5 ans annoncés en LoRaWAN
- Fiable en ambiance humide ou poussiéreuse, de -40 à +85 °C
- Configuration Bluetooth 5.1 et mise à jour OTA
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Plage de mesure | 0,2 à 25 m |
| Précision | Distance : ±20 mm |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Radar FMCW 80 GHz, faisceau 7,6° x 7,6° |
| Bandes cellulaires | NB-IoT, LTE-M et LTE Cat 1 selon version (bandes européennes B3, B8, B20 notamment) |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino MR-25 est un capteur de niveau radar LoRaWAN qui mesure sans contact la distance jusqu'à la surface d'un liquide ou d'un objet, de 0,2 à 25 m. Son radar FMCW à 80 GHz offre une précision de ±20 mm et une résolution de 1 mm, et il existe aussi en NB-IoT, en LTE-M et en LTE Cat 1 pour les sites sans passerelle.
Il s'adresse aux exploitants et intégrateurs qui doivent suivre à distance le niveau d'une cuve de fioul, d'une bâche d'eau, d'un bassin de rétention, d'un puisard ou d'un regard, sans câblage vers la GTB. Il permet de planifier les livraisons, d'anticiper un débordement ou de détecter une consommation anormale.
Points forts du MR-25
- Radar micro-ondes FMCW 80 GHz, plage de mesure de 200 mm à 25 000 mm
- Précision ±20 mm, résolution 1 mm, angle de mesure 7,6° x 7,6°
- Mesure fiable malgré la condensation, la poussière ou un film d'eau sur la face du capteur
- Température de fonctionnement de -40 à +85 °C
- LoRaWAN 1.0.3 Classe A, jusqu'à +22 dBm en émission, sensibilité jusqu'à -139 dBm
- Pile Li-SOCl2 8 500 mAh avec autodécharge inférieure à 1 % par an, jusqu'à 5 ans annoncés en LoRaWAN
- Configuration par Bluetooth 5.1 et mise à jour du micrologiciel sans fil (OTA)
- Journalisation horodatée des mesures et renvoi automatique après une coupure réseau (LoRaWAN)
Applications en bâtiment et sur site technique
- Chaufferies et locaux techniques : niveau des cuves de fioul ou de stockage, pour déclencher la commande de livraison au bon moment.
- Gestion de l'eau sur site : bâches de réserve incendie, réservoirs d'eau de pluie, bassins de rétention et séparateurs.
- Assainissement et réseaux enterrés : puisards, postes de relevage et regards, avec alerte avant débordement.
- Collectivités et logistique : taux de remplissage des bennes, conteneurs et silos.
- Ouvrages de grande hauteur : silos, châteaux d'eau et bassins profonds, grâce à la portée de 25 m.
Intégration et compatibilité
Les versions LoRaWAN (LB, LB2, LS) rejoignent un réseau en OTAA avec les clés préchargées en usine, sur les serveurs réseau du marché comme The Things Network (TTN v3), ChirpStack ou Loriot. Dragino publie le décodeur de trame sur son dépôt GitHub (dragino-end-node-decoder). La trame contient la tension de pile, la distance en millimètres et un indicateur d'interruption. Les données rejoignent ensuite la GTB par MQTT, API ou une plateforme comme Datacake.
Les versions cellulaires (NB, CB, K) envoient leurs mesures directement en MQTT, MQTTs, TCP, UDP ou CoAP, avec des formats prêts pour ThingsBoard, ThingSpeak, Datacake, Node-RED ou Tago.IO. Elles acceptent un seuil d'alarme sur la distance et regroupent plusieurs mesures par envoi. Elles sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT.
Le paramétrage (intervalle d'envoi, mode d'interruption, correction d'étalonnage) se fait par commandes AT via Bluetooth ou liaison série, ou à distance par commande descendante (downlink). Pour couvrir un bâtiment ou un site, associez le capteur à l'une de nos passerelles LoRaWAN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| MR-25-LB | LoRaWAN, pile Li-SOCl2 8 500 mAh | Site couvert par une passerelle LoRaWAN, cas général |
| MR-25-LB2 | LoRaWAN, pile 19 000 mAh | Cadence de mesure élevée ou accès difficile pour le remplacement de pile |

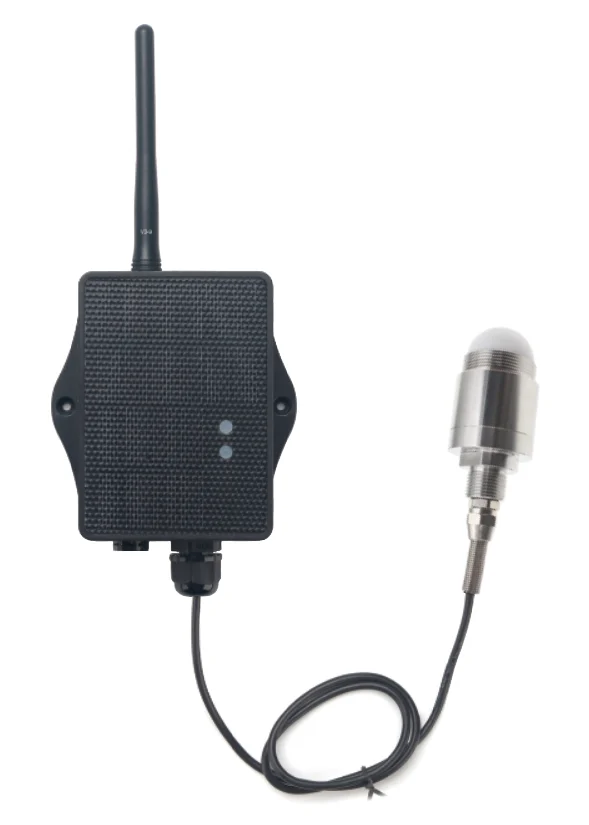

| MR-25-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Point de mesure extérieur ensoleillé, sans maintenance de pile |
| MR-25-NB-GE / -NB2-GE / -NS-GE | NB-IoT (module BC660K-GL), pile 8 500 mAh, 19 000 mAh ou solaire, sans carte SIM | Site isolé sans passerelle, avec votre abonnement NB-IoT |

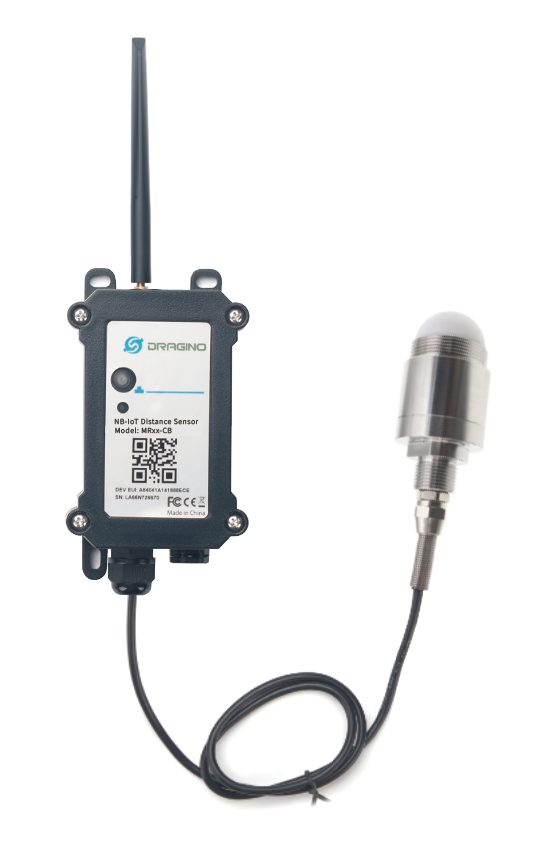

| MR-25-CB-GE / -CB2-GE / -CS-GE | LTE-M et NB-IoT (module BG95), GNSS, sans carte SIM | Couverture cellulaire variable, besoin de localiser le point de mesure |
| MR-25-KS-GE / -KN-GE | LTE Cat 1, solaire et batterie Li-ion 3 000 mAh (KS) ou batterie rechargeable 1 000 mAh (KN) | Débit cellulaire classique, sans dépendre de la couverture NB-IoT ou LTE-M |
Caractéristiques techniques
| Principe de mesure | Radar micro-ondes FMCW, 80 GHz |
| Plage de mesure | 200 à 25 000 mm (0,2 à 25 m) |
| Précision / résolution | ±20 mm / 1 mm |
| Angle de mesure | 7,6° horizontal x 7,6° vertical |
| Réseaux | LoRaWAN 1.0.3 Classe A (EU868), NB-IoT, LTE-M et NB-IoT, LTE Cat 1 selon version |
| Radio LoRa | +22 dBm maximum, sensibilité jusqu'à -139 dBm |
| Modules cellulaires | BC660K-GL (NB-IoT), BG95 avec GNSS (LTE-M et NB-IoT) |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, solaire et batterie Li-ion 3 000 mAh, ou batterie rechargeable 1 000 mAh (KN) |
| Tension interne | 2,5 à 3,6 V |
| Consommation | Veille 5 µA à 3,3 V (LoRaWAN), 10 µA (cellulaire) ; émission LoRa 125 mA à 20 dBm |
| Intervalle d'envoi par défaut | 20 minutes (LoRaWAN), modifiable |
| Température de fonctionnement | -40 à +85 °C |
| Dimensions et poids (NB, CB) | 130 x 50 x 45 mm, 150 g |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Plage de mesure
- 0,2 à 25 m
- Précision
- Distance : ±20 mm
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Radar FMCW 80 GHz, faisceau 7,6° x 7,6°
- Bandes cellulaires
- NB-IoT, LTE-M et LTE Cat 1 selon version (bandes européennes B3, B8, B20 notamment)
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles

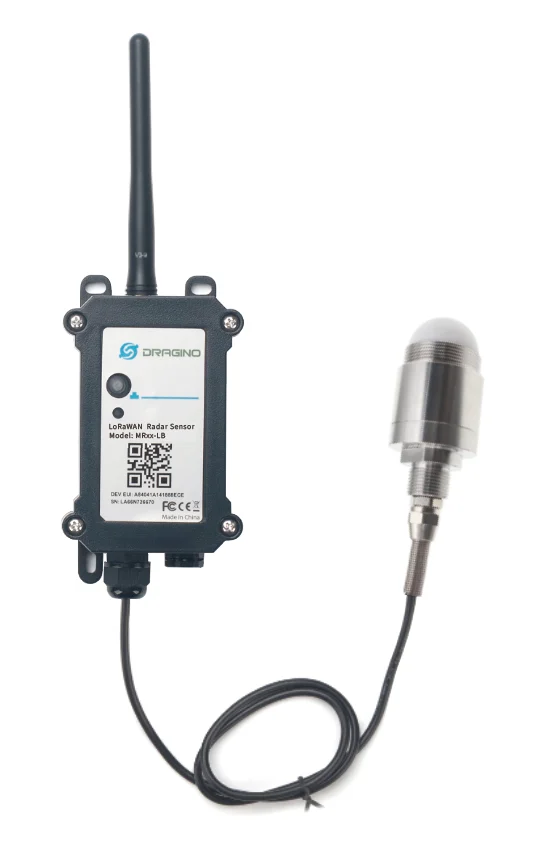

Le capteur est livré avec sa sonde radar raccordée par câble au boîtier électronique ; les versions cellulaires comprennent une antenne externe. Prévoyez une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte nano SIM NB-IoT ou LTE-M pour les versions -GE.
Documentation
Questions fréquentes
Pourquoi choisir un radar 80 GHz plutôt qu'un capteur à ultrasons ?
Dragino indique que la mesure radar micro-ondes reste fiable en présence de condensation ou de poussière, même lorsqu'un film d'eau ou une couche de poussière recouvre le capteur. Le faisceau étroit de 7,6 degrés limite aussi les échos parasites sur les parois d'une cuve ou d'un regard.
Quelle autonomie attendre sur pile ?
En version LoRaWAN avec la pile Li-SOCl2 de 8 500 mAh, le constructeur annonce jusqu'à 5 ans d'utilisation. L'autonomie réelle dépend de la cadence d'émission (20 minutes par défaut en LoRaWAN) et de la qualité radio. La version LB2 à 19 000 mAh ou les versions solaires conviennent aux cadences plus serrées.
Faut-il une passerelle LoRaWAN ?
Oui pour les versions LB, LB2 et LS, qui rejoignent un réseau LoRaWAN (passerelle privée ou réseau opéré). Les versions NB, CB et K utilisent directement le réseau cellulaire avec une carte nano SIM et transmettent en MQTT, TCP, UDP ou CoAP, sans passerelle.
Quelle différence entre le MR-25 et le MR-12 ?
Les deux modèles partagent le même radar 80 GHz, la même précision de ±20 mm et les mêmes options de réseau et d'alimentation. Le MR-25 porte la mesure jusqu'à 25 m pour les silos, grands réservoirs, bassins et ouvrages profonds ; le MR-12, limité à 12 m, suffit pour la plupart des cuves et regards de bâtiment.
À propos de Dragino

Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le MR-25
Précisez le nombre de points de mesure, le réseau disponible sur site et la hauteur des cuves ou ouvrages : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et les versions retenues.
Produits similaires
Voir toute la catégorie
Dragino A01A / A02 / A13 / A16 - Sondes à ultrasons pour capteur DDS04
- Aucune (filaire)
- Niveau / distance
- IP67

Dragino PS-I - Capteur de niveau par pression immergée LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M

Dragino MR-12 - Capteur de niveau radar 80 GHz LoRaWAN et NB-IoT, 12 m
- LoRaWAN
- NB-IoT
- LTE-M

Dragino LDS25 - Capteur de distance LiDAR autonettoyant LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Autres produits Dragino
Toute la gamme Dragino
Dragino WQS - Capteur de qualité d'eau LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M

Dragino UV254 - Capteur de lampe UV-C 254 nm LoRaWAN pour la désinfection
- LoRaWAN
- Luminosité
- Pile ou batterie intégrée

Dragino IVS-LN - Capteur de vibration industriel LoRaWAN pour machines
- LoRaWAN
- Température
- Vibration / inclinaison

Pour aller plus loin
Produits similaires
Dragino DDS04 - Capteur de distance à ultrasons 4 voies LoRaWAN et NB-IoT
- Jusqu'à 4 sondes à ultrasons raccordées, 4 distances dans chaque trame
- Sondes au choix de 3 cm à 15 m, précision ±(1 cm + 0,3 %), IP67, câble 1,5 m
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Voies désactivables pour économiser la pile, configuration Bluetooth 5.1
Dragino DS20L - Capteur de distance LiDAR LoRaWAN de 3 à 200 cm
- LoRaWAN
- Niveau / distance
- Pile ou batterie intégrée
Dragino LDS12 - Capteur de distance LiDAR LoRaWAN, NB-IoT et LTE-M, 12 m
- LiDAR à temps de vol de 0,1 à 12 m, précision ±5 cm jusqu'à 5 m puis ±1 %
- Faisceau étroit de 3,6°, résolution 1 cm, immunité 70 klux
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Sonde IP65, configuration Bluetooth 5.1 et mise à jour OTA
Milesight EM300-CL - Capteur de niveau de liquide capacitif LoRaWAN
- LoRaWAN
- Niveau / distance
- Pile ou batterie intégrée
- Capteur de niveau de liquide capacitif LoRaWAN Classe A, sans contact avec le liquide
- Électrode de 56,8 x 25,5 mm collée sur cuve plastique, verre ou acrylique, câble de 1 m
- Pile Li-SOCl2 de 4000 mAh, plus de 10 ans (3 alarmes par jour, 25 °C)
- Émetteur IP67, portée jusqu'à 10 km en champ libre
- Configuration NFC, compatible passerelles LoRaWAN standard
Milesight EM400-TLD - Capteur de remplissage laser ToF LoRaWAN ou NB-IoT
- Capteur de remplissage laser ToF de 2 à 350 cm, précision ±2 cm, résolution 1 mm
- Version LoRaWAN EU868 ou version NB-IoT et Cat-M1 avec GNSS
- Sonde de température NTC pour l'alarme d'incendie de bac, accéléromètre 3 axes
- 2 piles Li-SOCl2 de 9000 mAh, environ 10 ans en LoRaWAN (intervalle 10 min, 25 °C)
- Boîtier IP67 avec revêtement anti-humidité interne, CE, FCC, RoHS

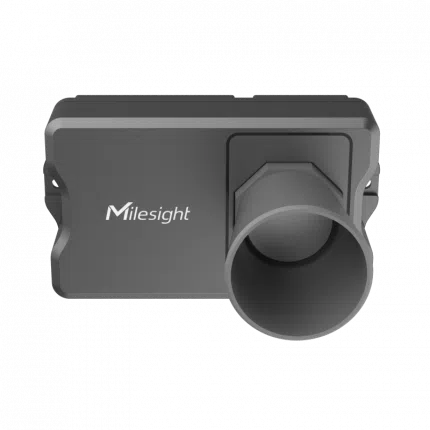

Milesight EM500-UDL - Capteur de niveau à ultrasons LoRaWAN IP67
