Dragino DDS20 - Capteur de niveau à ultrasons à travers paroi, LoRaWAN et NB-IoT
- Mesure à ultrasons du niveau à travers le fond de la cuve, sans perçage
- Hauteur de liquide de 20 à 2 000 mm, précision ±(5 mm + 0,5 % de la mesure)
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Boîtier étanche IP66, configuration Bluetooth 5.1
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Adhésif |
| Plage de mesure | Niveau : 20 à 2 000 mm |
| Précision | Niveau : ±(5 mm + 0,5 % de la mesure) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Ultrasons à travers la paroi |
| Épaisseur de paroi | Métal 2 à 8 mm, non métallique moins de 10 mm |
| Pose | Collée sous le fond de la cuve (gel de couplage et colle époxy non fournis) |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

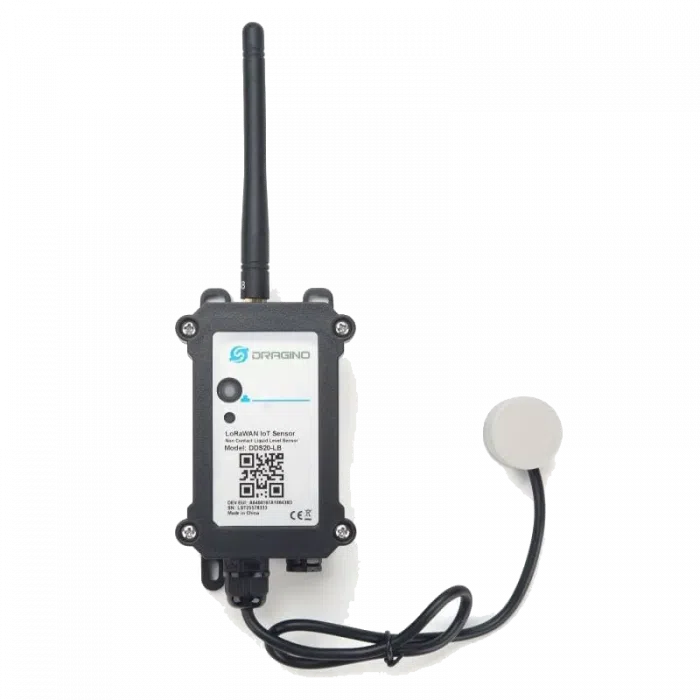

Le Dragino DDS20 est un capteur de niveau à ultrasons à travers paroi : collé sous le fond d'une cuve, il mesure la hauteur du liquide sans ouvrir ni percer le contenant, de 20 mm à 2 m, et transmet la valeur en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1.
Il répond à un besoin fréquent sur les sites techniques : suivre le niveau d'une cuve fermée, sous pression ou contenant un produit corrosif, sans intervention sur la tuyauterie ni risque de fuite. Les exploitants obtiennent une mesure continue, et l'intégrateur évite tout travail sur le réservoir, ce qui simplifie la pose en site occupé.
Points forts du DDS20
- Mesure non intrusive à travers la paroi, sans perçage ni contact avec le liquide
- Hauteur de liquide de 20 à 2 000 mm, précision ±(5 mm + 0,5 % de la mesure)
- Compatible acier, fer, verre, céramique et plastique non moussé
- Paroi métallique de 2 à 8 mm (idéal 3 à 5 mm), non métallique de moins de 10 mm
- Adapté aux acides, bases, produits toxiques et cuves fermées sous pression
- LoRaWAN 1.0.3 classe A, NB-IoT, LTE-M ou LTE Cat 1, pile jusqu'à 5 ans ou solaire
- Témoin LED de validation du point de pose pendant les 30 premières secondes
Applications en bâtiment et sur site technique
- Cuves de produits de traitement d'eau (chlore, acide, soude) en chaufferie, piscine ou station de traitement : niveau sans contact avec le produit.
- Réservoirs fermés et ballons sous pression dans l'industrie : suivi du stock sans modification de l'équipement.
- Bidons et cuves de produits d'entretien ou d'additifs dans les établissements de santé et l'hôtellerie : réapprovisionnement planifié.
- Petites cuves de fioul ou d'eau en verre, acier ou plastique rigide dans le tertiaire et les collectivités.
Intégration et compatibilité
En LoRaWAN, le DDS20 rejoint le réseau en OTAA et s'enregistre sur tout serveur réseau standard (The Things Stack, ChirpStack ou serveur intégré à la passerelle) ; Dragino publie le décodeur de trames. Mesure toutes les 20 minutes par défaut, réglable par Bluetooth, commandes AT ou downlink. La GTB lit les valeurs via le serveur réseau (MQTT, API HTTP) ou une passerelle LoRaWAN vers BACnet ou Modbus ; l'historique embarqué (datalog) comble les coupures réseau.
Les versions NB-IoT, LTE-M et LTE Cat 1 publient directement en MQTT, MQTTs, TCP, UDP ou CoAP vers un broker ou une plateforme (ThingsBoard, Datacake, Node-RED, ThingsEye), toutes les 2 heures par défaut. Les références 1T arrivent avec une SIM 1NCE préconfigurée ; les versions CB et CS ajoutent une position GNSS optionnelle.
Comparez avec les autres capteurs de niveau et de distance, choisissez une des passerelles LoRaWAN compatibles ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau, une source d'énergie et, en cellulaire, une option carte SIM : GE sans carte SIM, 1T avec carte SIM 1NCE (10 ans, 500 Mo).
| Référence | Différence | Usage conseillé |
|---|---|---|
| DDS20-LB, DDS20-LB2 | LoRaWAN, pile 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |
| DDS20-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans remplacement de pile |
| DDS20-NB, -NB2, -NS (GE ou 1T) | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé sans passerelle, bonne couverture NB-IoT |
| DDS20-CB, -CB2, -CS (GE ou 1T) | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| DDS20-KN (GE ou 1T) | LTE Cat 1, batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
| DDS20-KS (GE ou 1T) | LTE Cat 1, solaire et batterie rechargeable | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie | Ultrasons à travers la paroi, pose sous la cuve |
| Plage de mesure | 20 à 2 000 mm de liquide |
| Précision | ±(5 mm + 0,5 % de la valeur mesurée) |
| Matériaux de cuve | Acier, fer, verre, céramique, plastique non moussé |
| Épaisseur de paroi | Métal 2 à 8 mm (idéal 3 à 5 mm), non métallique moins de 10 mm |
| Câble de sonde | 25 cm |
| Indice de protection | IP66 |
| Dimensions annoncées (LB, LS) | 145 x 80 x 50 mm, 190 g |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, bande EU868 (862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes LTE de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS |
| LTE Cat 1 (KN, KS) | Module EG800, emplacement nano SIM |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh (2,5 à 3,6 V), panneau solaire et Li-ion 3 000 mAh, ou Li-ion rechargeable 1 000 mAh (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans selon configuration (constructeur, versions LoRaWAN sur pile) |
| Électronique | Fonctionnement -40 à +85 °C |
| Version cellulaire | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware sans fil (OTA) |
| Options | Sonde de température DS18B20 externe, entrée d'interruption |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance
- Alimentation
- Pile ou batterie intégrée, Solaire
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Adhésif
- Plage de mesure
- Niveau : 20 à 2 000 mm
- Précision
- Niveau : ±(5 mm + 0,5 % de la mesure)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Ultrasons à travers la paroi
- Épaisseur de paroi
- Métal 2 à 8 mm, non métallique moins de 10 mm
- Pose
- Collée sous le fond de la cuve (gel de couplage et colle époxy non fournis)
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Le colis contient le capteur DDS20 et sa sonde ; les versions cellulaires ajoutent une antenne externe. Le gel de couplage ultrasonore et la colle époxy bicomposant ne sont pas fournis, car leur transport est restreint : ils s'achètent localement. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions GE.
Documentation
Questions fréquentes
Comment le DDS20 mesure-t-il à travers la paroi ?
La sonde est collée sous le fond de la cuve, au centre. Elle émet des ultrasons à travers la paroi et mesure l'écho renvoyé par la surface du liquide. Aucun perçage n'est nécessaire et le capteur n'est jamais en contact avec le produit.
Quelles cuves sont compatibles ?
Les cuves à paroi pleine et régulière : acier, fer, verre, céramique ou plastique non moussé. L'épaisseur doit être de 2 à 8 mm pour le métal (idéalement 3 à 5 mm) et inférieure à 10 mm pour un matériau non métallique. Le liquide doit être pur, sans dépôt irrégulier.
Que faut-il prévoir pour la pose ?
Un gel de couplage ultrasonore pour valider le point de pose, puis une colle époxy bicomposant pour fixer la sonde. Ces produits ne sont pas livrés avec le capteur. Sur une cuve peinte, il faut poncer la peinture jusqu'au métal à l'endroit de la pose.
Quelle différence avec le DDS75 ou le DDS45 ?
Les DDS75 et DDS45 se fixent au-dessus du liquide et mesurent dans l'air. Le DDS20 se pose sous la cuve et mesure à travers la paroi, jusqu'à 2 m de liquide : c'est la solution pour les contenants fermés, sous pression ou contenant des produits agressifs.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le DDS20
Indiquez le nombre de cuves, leur matériau et l'épaisseur de paroi, le réseau visé et le contexte d'installation : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
