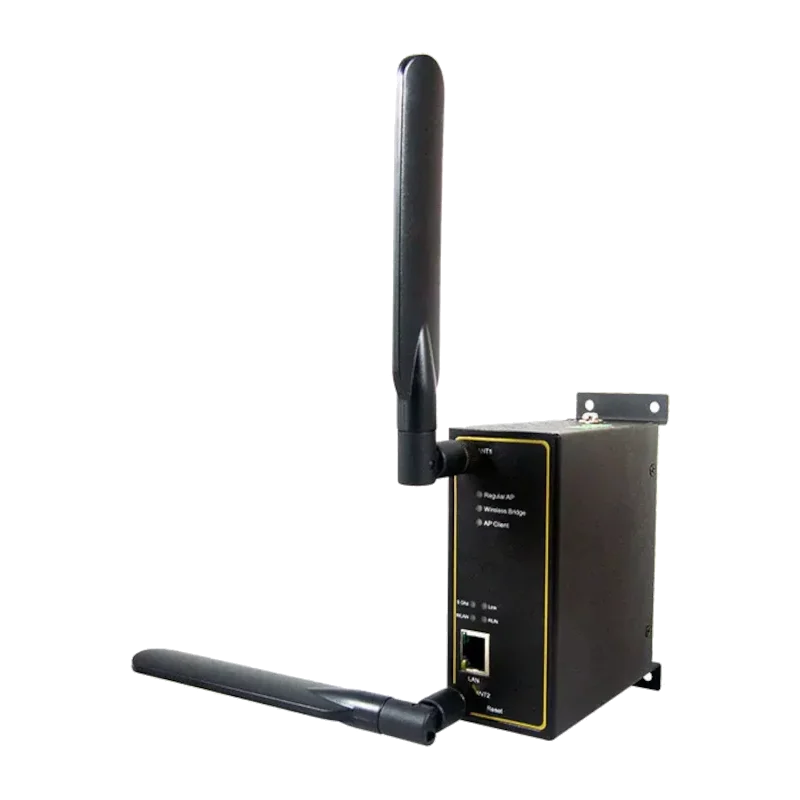

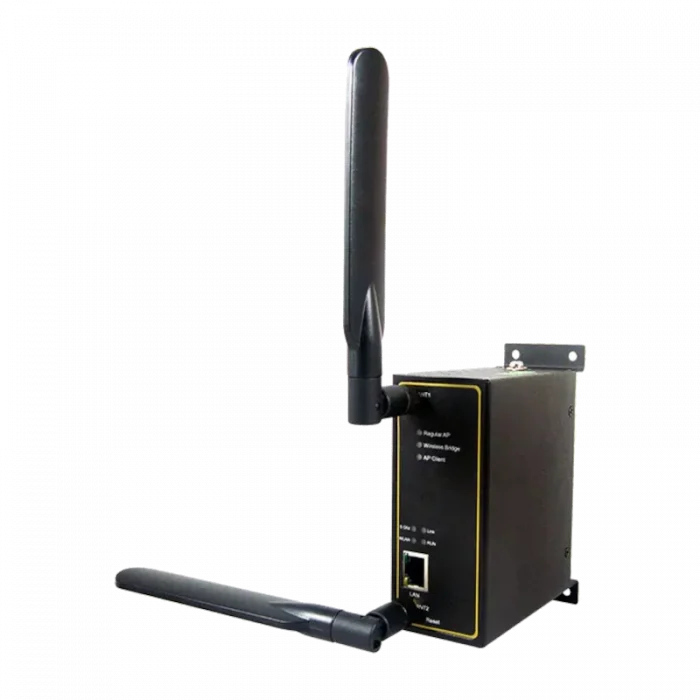

ATOP AW5500 - Point d'accès Wi-Fi industriel 802.11n, client et pont
- Wi-Fi 802.11a/b/g/n bi-bande 2,4 et 5 GHz, MIMO 2x2, jusqu'à 300 Mbit/s (AW5500)
- Modes point d'accès, client et pont WDS, sécurité WPA2 AES et 802.1X
- 1 port Ethernet Gigabit RJ45 (10/100 sur AW5500C)
- Alimentation 9 à 48 VDC sur bornier verrouillable, environ 5,85 W
- Boîtier métal IP30, rail DIN, -10 à 60 °C, garantie 5 ans
| Connectivité radio | Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Gigabit, Wi-Fi intégré |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Variante | AW5500 bi-bande 2 antennes ou AW5500C 2,4 GHz 1 antenne |
| Performances Wi-Fi | AW5500 : 802.11a/b/g/n MIMO 2x2, jusqu'à 300 Mbit/s ; AW5500C : 802.11b/g/n, jusqu'à 150 Mbit/s |
| Caractéristiques d'antenne | AW5500 : 2 antennes, 3 dBi en 2,4 GHz et 5 dBi en 5 GHz ; AW5500C : 1 antenne 3 dBi |
| Connecteur | RP-SMA femelle (SMA reverse) pour les antennes, RJ45 pour l'Ethernet, bornier 3 points pour l'alimentation |
| Modes de fonctionnement | Point d'accès, client (AP Client), pont WDS |
| Garantie | 5 ans |
| Modèle | AW5500 (a/b/g/n, 2 antennes), AW5500C (b/g/n, Fast P2P, 1 antenne) |
- Wi-Fi
- Ethernet
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'ATOP AW5500 est un point d'accès Wi-Fi industriel 802.11a/b/g/n bi-bande qui fonctionne aussi en client et en pont sans fil. Monté sur rail DIN dans une armoire, il prolonge un réseau Ethernet technique vers une zone non câblée, un équipement mobile ou un bâtiment voisin.
Il s'adresse aux intégrateurs et aux services techniques qui ont besoin d'un lien Wi-Fi fiable en local technique, plus robuste qu'une borne de bureau : boîtier métal, alimentation 9 à 48 VDC et plage de -10 à 60 °C. La version AW5500C, plus simple, travaille en 2,4 GHz avec une antenne. Les deux modèles ne sont plus fabriqués par ATOP : pour un nouveau projet, l'AW5601 en Wi-Fi 5 prend le relais parmi nos points d'accès et ponts Wi-Fi industriels.
Points forts du AW5500
- Wi-Fi 802.11a/b/g/n en 2,4 et 5 GHz, MIMO 2x2, débit de liaison jusqu'à 300 Mbit/s (AW5500)
- Bande 5 GHz pour éviter l'encombrement de la bande 2,4 GHz en milieu industriel
- Trois modes : point d'accès, client (AP Client) et pont WDS
- Sécurité WEP, WPA, WPA2 avec TKIP ou AES, authentification 802.1X et RADIUS
- Isolation des clients, filtrage MAC, IP et type Ethernet, désactivation de la radio
- 1 port RJ45 10/100/1000 Mbit/s sur AW5500, 10/100 Mbit/s sur AW5500C
- Alimentation 9 à 48 VDC sur bornier verrouillable, environ 5,85 W, protection contre l'inversion de polarité
- Boîtier métal IP30 de 47 x 110 x 90 mm, 500 g, garantie 5 ans
Applications en bâtiment et sur site technique
- Logistique et entrepôts : raccordement Wi-Fi d'un équipement mobile ou d'un poste isolé au réseau technique
- Industrie : liaison sans fil d'un automate ou d'une machine déplacée régulièrement, en mode client
- Campus et collectivités : pont WDS entre deux bâtiments proches pour étendre le réseau GTB sans tranchée
- Locaux techniques : point d'accès de maintenance pour consulter la supervision depuis une tablette en chaufferie
Intégration et compatibilité
L'AW5500 se gère par interface web ou par l'utilitaire Windows ATOP Device Management Utility, qui détecte les équipements sur le réseau et met à jour le firmware. Il prend en charge DHCP serveur et client, DNS, NTP, STP/RSTP pour éviter les boucles, ainsi que l'authentification RADIUS. Les événements sont remontés par e-mail SMTP ou par trap SNMP vers la supervision réseau.
En mode client, il donne un accès Wi-Fi à un équipement qui ne dispose que d'un port Ethernet, comme un serveur série ou une passerelle Modbus. ATOP l'associe par exemple à ses serveurs série et à ses switchs industriels. Les adaptateurs secteur UNE315-1212 et UNE315-2465 font partie de nos alimentations et adaptateurs secteur ; retrouvez l'ensemble de la gamme ATOP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1AW550000001G (AW5500) | 802.11a/b/g/n bi-bande, MIMO 2x2, 2 antennes, port Gigabit, IP30 | Pont entre bâtiments, environnement encombré en 2,4 GHz |
| 1P1AW5500C0001G (AW5500C) | 802.11b/g/n 2,4 GHz, 1 antenne, port 10/100, WPS et Wi-Fi Direct, IP30 | Liaison point à point simple, raccordement d'un équipement isolé |
Caractéristiques techniques
| Normes Wi-Fi | AW5500 : IEEE 802.11a/b/g/n ; AW5500C : IEEE 802.11b/g/n |
| Bandes (Europe, ETSI) | 2 412 à 2 472 MHz ; 5 180 à 5 240 MHz sur AW5500 |
| Débit de liaison | 802.11n jusqu'à 300 Mbit/s (AW5500, 2 flux, 40 MHz) ou 150 Mbit/s (AW5500C) ; 802.11a/g 54 Mbit/s ; 802.11b 11 Mbit/s |
| Module radio | Atheros AR9382 |
| Puissance d'émission | Jusqu'à +17 dBm en 2,4 GHz, jusqu'à +15 dBm en 5 GHz |
| Antennes | AW5500 : 2 connecteurs RP-SMA femelle, 3 dBi en 2,4 GHz, 5 dBi en 5 GHz ; AW5500C : 1 connecteur, 3 dBi |
| Modes | Point d'accès, AP Client, pont WDS |
| Sécurité sans fil | WEP, WPA, WPA2, TKIP, AES, 802.1X |
| Sécurité réseau | Isolation des clients, pare-feu et filtrage, désactivation radio |
| Protocoles | ICMP, TCP, UDP, DHCP serveur et client, DNS, SNMP, NTP, SMTP, HTTP, IPv4, 802.1X, RADIUS, STP/RSTP |
| Ethernet | 1 x RJ45 10/100/1000BASE-T (AW5500) ; 1 x RJ45 10/100BASE-T(X) (AW5500C) |
| Alimentation | 9 à 48 VDC sur bornier 3 points verrouillable, 0,65 A sous 9 VDC |
| Consommation | Environ 5,85 W maximum |
| Boîtier | Métal (acier SPCC), IP30 |
| Dimensions | 47 x 110 x 90 mm |
| Poids | 500 g |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Radio et CEM | EN 300 328, EN 301 893, EN 301 489-1 et -17, EN 55032, EN 55024, FCC 15B classe A |
| Sécurité électrique | UL 60950-1, IEC/EN 60950-1, IEC/EN 62368-1 |
| MTBF | 22 ans (AW5500) ou 15 ans (AW5500C), MIL-HDBK-217F |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Gigabit, Wi-Fi intégré
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Variante
- AW5500 bi-bande 2 antennes ou AW5500C 2,4 GHz 1 antenne
- Performances Wi-Fi
- AW5500 : 802.11a/b/g/n MIMO 2x2, jusqu'à 300 Mbit/s ; AW5500C : 802.11b/g/n, jusqu'à 150 Mbit/s
- Caractéristiques d'antenne
- AW5500 : 2 antennes, 3 dBi en 2,4 GHz et 5 dBi en 5 GHz ; AW5500C : 1 antenne 3 dBi
- Connecteur
- RP-SMA femelle (SMA reverse) pour les antennes, RJ45 pour l'Ethernet, bornier 3 points pour l'alimentation
- Modes de fonctionnement
- Point d'accès, client (AP Client), pont WDS
- Garantie
- 5 ans
- Modèle
- AW5500 (a/b/g/n, 2 antennes), AW5500C (b/g/n, Fast P2P, 1 antenne)
Contenu et accessoires compatibles
L'AW5500 est livré avec deux antennes, le bornier d'alimentation 3 points, le kit rail DIN déjà fixé et le guide d'installation. Accessoires ATOP compatibles :
- Adaptateur secteur UNE315-1212 (EU-Y), 12 VDC 1,25 A
- Adaptateur secteur UNE315-2465 (EU-Y), 24 VDC 0,65 A
- Kit de fixation murale aluminium WMK-454-Black, parmi nos supports et kits de montage
Documentation
Questions fréquentes
Quelle différence entre l'AW5500 et l'AW5500C ?
L'AW5500 est bi-bande 2,4 et 5 GHz en 802.11a/b/g/n MIMO 2x2 avec deux antennes, un port Gigabit et un boîtier IP30. L'AW5500C se limite au 2,4 GHz 802.11b/g/n avec une antenne, un port 10/100 Mbit/s et le même boîtier IP30, mais ajoute le bouton WPS et le Wi-Fi Direct pour un appairage rapide en point à point.
Quel débit réel peut-on attendre ?
ATOP annonce un débit de liaison maximal de 300 Mbit/s en 802.11n sur l'AW5500 et un débit utile d'environ 100 Mbit/s selon l'environnement. L'AW5500C atteint 150 Mbit/s de débit de liaison sur un seul flux.
Peut-il relier deux bâtiments sans câble ?
Oui. Deux AW5500 en mode pont WDS créent une liaison sans fil transparente entre deux réseaux Ethernet. La portée dépend des antennes, de la bande et de la visibilité entre les deux points ; une étude radio est conseillée pour une liaison extérieure.
Le produit est-il toujours fabriqué ?
ATOP a arrêté la fabrication des AW5500 et AW5500C et désigne l'AW5601 comme remplaçant. Ils restent adaptés à l'extension ou à la maintenance d'une installation existante. Pour un nouveau projet, nous conseillons le point d'accès ATOP AW5601 en Wi-Fi 5 802.11ac.
Comment l'alimenter ?
Le bornier 3 points verrouillable accepte de 9 à 48 VDC, pour une consommation d'environ 5,85 W. Il se raccorde à l'alimentation 24 VDC d'une armoire ou à un adaptateur secteur ATOP UNE315-1212 (12 VDC) ou UNE315-2465 (24 VDC).
À propos de ATOP
ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le AW5500
Indiquez la version, le type de liaison (point d'accès, client ou pont) et les quantités : nous vous répondons sous 24 h ouvrées avec des tarifs adaptés à votre volume.
Nos techniciens vous aident à choisir entre l'AW5500 et son successeur AW5601 selon la distance, les débits et la durée de vie attendue.
