ORing IAP-420 - Point d'accès Wi-Fi industriel 802.11n, 2 ports, rail DIN
- Wi-Fi 802.11b/g/n en 2,4 GHz, jusqu'à 150 Mbit/s, 4 SSID
- 2 ports Ethernet 10/100 Mbit/s RJ45 et itinérance X-Roaming en moins de 100 ms
- Double entrée 12 à 48 VDC, PoE PD 802.3af sur la version IAP-420+
- Boîtier IP30 rail DIN ou mural, -10 à 60 °C, environ 4 W
- Alertes Syslog, e-mail et trap SNMP, administration HTTPS
| Connectivité radio | Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Administrable, Wi-Fi intégré |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Autonomie | Sans objet (alimenté) |
| Variante | IAP-420 (12 à 48 VDC) ou IAP-420+ (PoE PD 802.3af), bande EU |
| Performances Wi-Fi | 802.11b/g/n 2,4 GHz, jusqu'à 150 Mbit/s, 13,5 dBm, 4 SSID |
| Caractéristiques antenne | 1 antenne externe omnidirectionnelle fournie, SISO |
| Connecteur | 1 x RP-SMA, 2 x RJ45, bornier 4 broches |
| Modes | AP, Client, Bridge, Repeater, AP-Client |
| Température de fonctionnement | -10 à 60 °C |
| Garantie | 3 ans |
| Alimentation (version) | DC, PoE PD |
- Wi-Fi
- Ethernet
- SNMP
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le point d'accès Wi-Fi industriel ORing IAP-420 ajoute une liaison sans fil 802.11b/g/n en 2,4 GHz à une armoire électrique ou à un coffret technique. Il fonctionne en point d'accès (AP), en client, en pont ou en répéteur, avec deux ports Ethernet 10/100 Mbit/s et un débit radio annoncé jusqu'à 150 Mbit/s.
Il s'adresse aux intégrateurs GTB, aux services techniques et aux industriels qui doivent raccorder un automate, une centrale de mesure ou un petit sous-réseau sans tirer de câble. Le boîtier IP30 se clipse sur rail DIN, accepte une double alimentation 12 à 48 VDC et, en version IAP-420+, une alimentation par le câble réseau (PoE). Retrouvez l'ensemble de nos points d'accès et clients Wi-Fi et la gamme ORing.
Points forts du IAP-420
- Wi-Fi 802.11b/g/n en 2,4 GHz, jusqu'à 150 Mbit/s en 802.11n (canal 40 MHz)
- 2 ports RJ45 10/100Base-T(X) auto MDI/MDIX
- Modes AP, Client, Bridge, Repeater et AP-Client
- Itinérance X-Roaming en moins de 100 ms et jusqu'à 4 SSID
- Sécurité WEP, WPA, WPA2 (TKIP, AES), authentification 802.1X et filtrage MAC
- Double entrée 12 à 48 VDC protégée contre l'inversion de polarité, environ 4 W
- Version IAP-420+ : PoE PD 802.3af sur ETH1, isolation 1 000 VDC
- Boîtier IP30 de 41 x 81 x 95 mm, rail DIN et mural, garantie 3 ans
Applications en bâtiment et sur site technique
- Raccordement Wi-Fi d'un automate ou d'un compteur communicant dans un local technique difficile à câbler
- Liaison sans fil vers une armoire de chaufferie ou une sous-station de chauffage urbain
- Couverture Wi-Fi de maintenance dans une salle de pompage, une station de traitement ou un atelier
- Collecte de données d'équipements mobiles ou provisoires sur un chantier ou une plateforme logistique
- Pont entre deux coffrets proches lorsque la tranchée ou la fibre ne se justifient pas
Intégration et compatibilité
L'IAP-420 transporte de façon transparente le trafic Ethernet des équipements raccordés : BACnet/IP, Modbus TCP, MQTT ou pages web d'un régulateur. Il prend en charge DHCP, BOOTP, DNS, SNTP, STP et SNMP. Les événements (perte de liaison, alimentation) remontent par Syslog, e-mail ou trap SNMP, ce qui permet de suivre la liaison radio depuis un superviseur réseau ou une GTB.
La configuration se fait par interface web sécurisée (HTTPS), depuis le port LAN ou par le Wi-Fi. L'utilitaire Windows Open-Vision d'ORing détecte les appareils sur le réseau et facilite l'adressage IP. Pour alimenter la version IAP-420+ par le câble réseau, jusqu'à 100 m, associez-la à un de nos switchs PoE industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| IAP-420_EU | Double entrée 12 à 48 VDC sur bornier 4 broches | Armoire équipée d'une alimentation rail DIN 24 VDC |
| IAP-420+_EU | Ajoute le PoE PD 802.3af sur le port ETH1 (isolation 1 000 VDC) | Point d'accès déporté alimenté par un switch ou un injecteur PoE |
Caractéristiques techniques
| Norme Wi-Fi | IEEE 802.11b/g/n, 2,4 GHz |
| Bande de fréquences (version EU) | 2,412 à 2,472 GHz, 13 canaux |
| Débit radio | 802.11b : 11 Mbit/s, 802.11g : 54 Mbit/s, 802.11n (40 MHz) : 150 Mbit/s |
| Puissance d'émission | 13,5 dBm ± 1,5 dB |
| Sensibilité de réception | -90 dBm à 1 Mbit/s (802.11b), -72 dBm à 54 Mbit/s (802.11g), -68 dBm en MCS7 (802.11n) |
| Antenne | 1 connecteur RP-SMA, 1 antenne fournie |
| Modes | AP, Client, Bridge, Repeater, AP-Client |
| Sécurité | WEP 64/128 bits, WPA, WPA2, WPA-PSK (TKIP, AES), 802.1X, masquage SSID |
| Ports Ethernet | 2 x RJ45 10/100Base-T(X), auto MDI/MDIX |
| PoE (IAP-420+) | PD 802.3af sur ETH1, protection surcharge et court-circuit, isolation 1 000 VDC |
| Protocoles | ARP, BOOTP, DHCP, DNS, HTTP, IP, ICMP, SNTP, TCP, UDP, 802.1X, SNMP, STP |
| Alertes | Syslog, e-mail, trap SNMP |
| Alimentation | Double entrée 12 à 48 VDC sur bornier 4 broches, protection surcharge et inversion de polarité |
| Consommation | 4 W typique |
| Boîtier | IP30 |

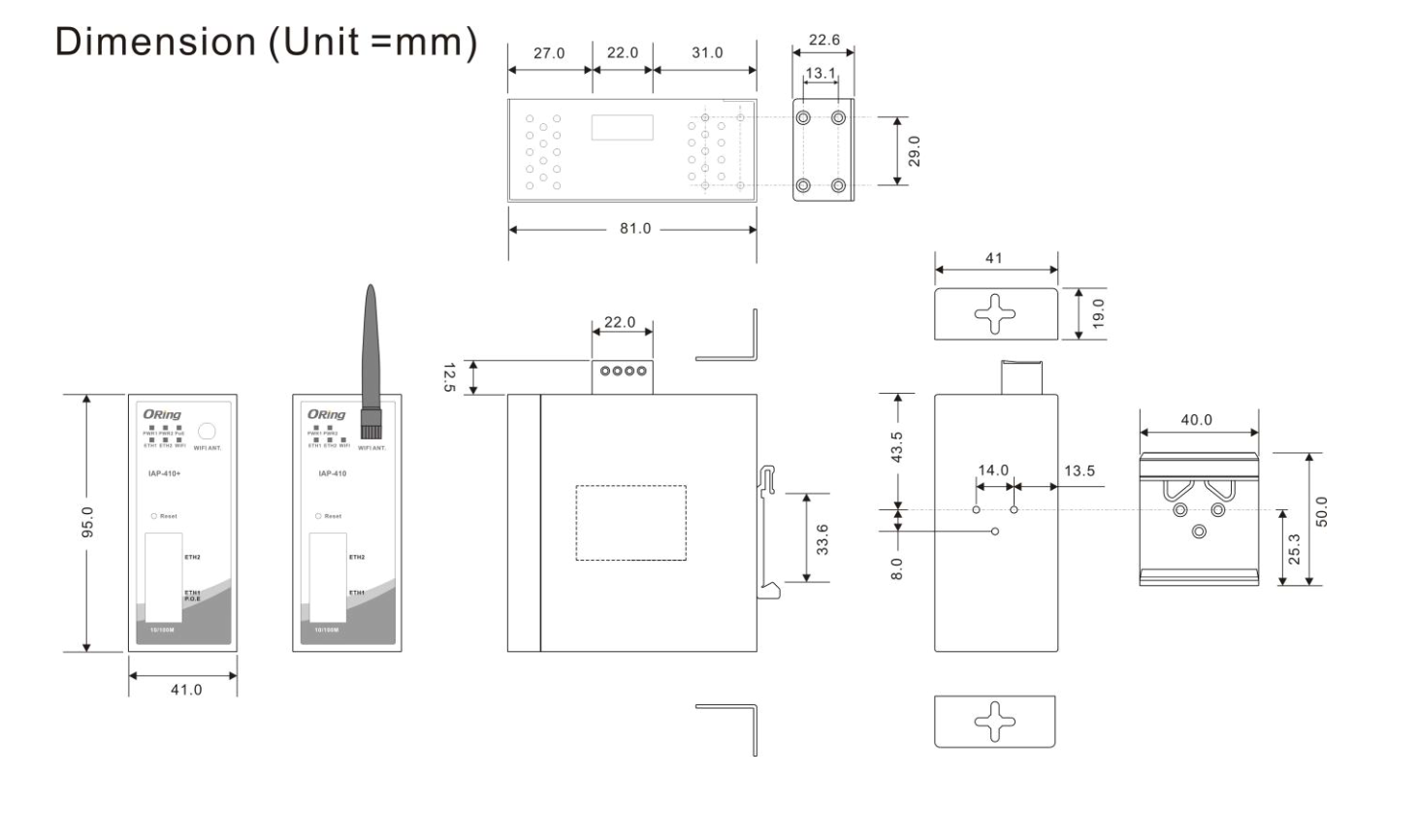

| Dimensions (L x P x H) | 41 x 81 x 95 mm |
| Poids | 292 g (IAP-420), 297 g (IAP-420+) |
| Montage | Rail DIN et mural (kits fournis) |
| Température de fonctionnement | -10 à 60 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | FCC Part 15, EN 55022 classe A, EN 61000-4-2/3/4/5/6/8/11 |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| Sécurité électrique | EN 60950-1 |
| Garantie constructeur | 3 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Administrable, Wi-Fi intégré
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Autonomie
- Sans objet (alimenté)
- Variante
- IAP-420 (12 à 48 VDC) ou IAP-420+ (PoE PD 802.3af), bande EU
- Performances Wi-Fi
- 802.11b/g/n 2,4 GHz, jusqu'à 150 Mbit/s, 13,5 dBm, 4 SSID
- Caractéristiques antenne
- 1 antenne externe omnidirectionnelle fournie, SISO
- Connecteur
- 1 x RP-SMA, 2 x RJ45, bornier 4 broches
- Modes
- AP, Client, Bridge, Repeater, AP-Client
- Température de fonctionnement
- -10 à 60 °C
- Garantie
- 3 ans
- Alimentation (version)
- DC, PoE PD
Contenu et accessoires compatibles
Livré avec le point d'accès, une antenne, un kit rail DIN, un kit de fixation murale, un guide d'installation rapide et un CD.
Accessoires optionnels référencés par ORing : alimentations rail DIN DR-45, DR-75 et DR-120, antennes Wi-Fi omnidirectionnelles, embases magnétiques, câbles RF et parafoudres RF. Voir aussi nos alimentations.
Documentation
Questions fréquentes
Quelle différence entre l'IAP-420 et l'IAP-420+ ?
Les deux versions partagent la même radio 802.11b/g/n et les deux ports Ethernet. L'IAP-420+ ajoute la fonction PoE PD 802.3af sur le port ETH1 : il peut être alimenté par un switch ou un injecteur PoE, en plus de la double entrée 12 à 48 VDC.
L'IAP-420 fonctionne-t-il en 5 GHz ?
Non, il travaille uniquement en 2,4 GHz (802.11b/g/n). Pour une liaison bi-bande 2,4 et 5 GHz avec port Gigabit, orientez-vous vers l'IGAP-610H+.
Peut-il servir de client Wi-Fi pour un automate ?
Oui. En mode Client ou AP-Client, il rattache l'équipement raccordé sur ses ports Ethernet à un réseau Wi-Fi existant. Le mode Bridge relie deux réseaux filaires par la radio.
Comment surveiller la liaison depuis la supervision ?
Le point d'accès gère SNMP et envoie ses alertes par trap SNMP, Syslog ou e-mail. L'état de la connexion sans fil est aussi visible dans l'interface web.
À propos de ORing

ORing Industrial Networking est un constructeur taïwanais fondé en 2005, spécialisé dans les équipements réseau industriels et la cybersécurité OT pour les infrastructures critiques. Ses switchs Ethernet, switchs PoE, convertisseurs fibre, routeurs cellulaires et points d'accès Wi-Fi sont conçus pour fonctionner en environnement sévère, dans l'industrie, le transport, l'énergie et le bâtiment.
Voir toute la gamme ORingDemander un devis pour le IAP-420
Indiquez-nous le nombre de points à raccorder, les distances et le mode d'alimentation prévu : nous vous répondons sous 24 h ouvrées avec une offre adaptée à vos quantités. Un technicien peut aussi vous conseiller la version et les antennes les plus adaptées.
