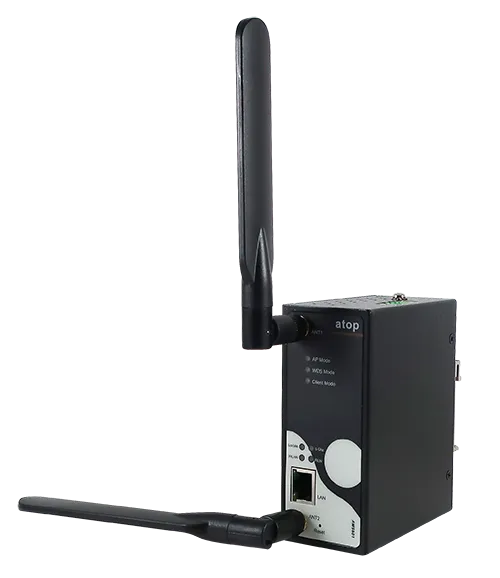

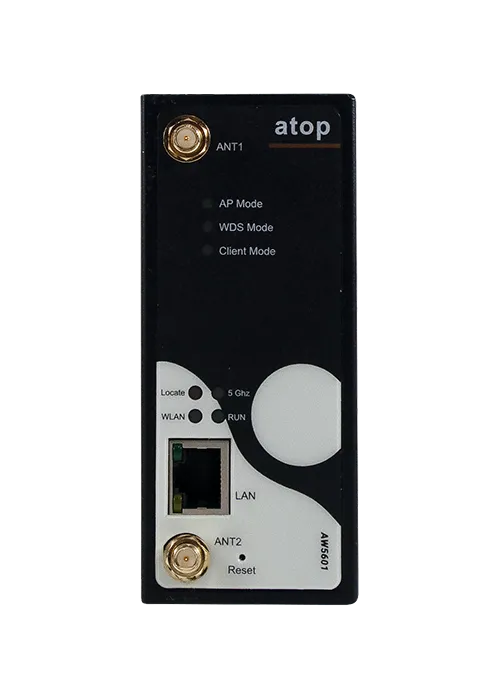

ATOP AW5601 - Point d'accès Wi-Fi industriel 802.11ac, client et pont
- Wi-Fi 5 802.11a/b/g/n/ac MIMO 2x2, jusqu'à 867 Mbit/s
- Modes point d'accès, client, WDS et répéteur, NAT intégré
- Flash Roaming moins de 5 ms en 5 GHz et PROFINET transparent (versions IC)
- 1 port Gigabit, alimentation 12 à 48 VDC ou PoE 802.3at
- Boîtier IP30 rail DIN, -30 à 70 °C, conforme EN 18031
| Connectivité radio | Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | E-mail (SMTP), PROFINET, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Administrable, Gigabit, Wi-Fi intégré |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Performances Wi-Fi | 802.11a/b/g/n/ac, MIMO 2x2, jusqu'à 867 Mbit/s |
| Connecteur | 2 x RP-SMA mâle, RJ45, bornier 3 broches verrouillable |
| Modes | AP, Client, WDS, WDS Hybrid, Industrial Communication (IC) |
| Température de fonctionnement | -30 à 70 °C |
| Garantie | 5 ans |
| Alimentation (version) | DC, PoE PD |
| PROFINET | Non, Transparent |
- Wi-Fi
- Ethernet
- SNMP
- PROFINET
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le point d'accès Wi-Fi industriel ATOP AW5601 fonctionne en point d'accès, en client ou en pont WDS dans un boîtier IP30 pour rail DIN. Il exploite le Wi-Fi 5 (802.11ac en 5 GHz, 802.11n en 2,4 et 5 GHz) avec deux antennes MIMO 2x2 et un port Ethernet Gigabit, alimenté en 12 à 48 VDC ou en PoE selon la version.
Il s'adresse aux intégrateurs et exploitants qui doivent raccorder sans câble un automate, une caméra, une borne ou un sous-réseau d'équipements : entre deux bâtiments, sur un quai logistique ou à bord d'un chariot automatisé (AGV). Les versions IC ajoutent le Flash Roaming et la gestion PROFINET au travers du NAT pour les applications mobiles. Découvrez nos points d'accès et clients Wi-Fi et la gamme ATOP.
Points forts du AW5601
- Wi-Fi 5 802.11a/b/g/n/ac, MIMO 2x2 : jusqu'à 867 Mbit/s en 802.11ac et 300 Mbit/s en 802.11n
- Modes AP, Client, WDS et WDS Hybrid (répéteur)
- Flash Roaming en moins de 25 ms en 2,4 GHz et moins de 5 ms en 5 GHz (versions IC)
- Roaming 802.11r en moins de 100 ms sur toutes les versions
- NAT, NAPT (redirection de ports) et NAT statique, avec PROFINET transparent en version IC
- WPA, WPA2 et WPA3 en PSK ou Enterprise, isolation des clients, filtrage
- Alimentation 12 à 48 VDC ou PoE 802.3at (versions -P), environ 6,7 W max
- -30 à 70 °C, boîtier IP30 de 47 x 110 x 90 mm, garantie 5 ans
Applications en bâtiment et sur site technique
- Pont sans fil entre deux bâtiments d'un site tertiaire ou industriel, sans tranchée ni fibre
- Raccordement Wi-Fi d'un automate, d'une centrale de mesure ou d'un afficheur dans un local difficile à câbler
- Entrepôts et plateformes logistiques : AGV, AMR et terminaux mobiles avec roaming rapide entre points d'accès
- Couverture Wi-Fi d'un atelier, d'une station de traitement ou d'un parking pour la maintenance
- Caméras IP éloignées raccordées en mode client vers un point d'accès central
Intégration et compatibilité
L'AW5601 transporte tout le trafic Ethernet de l'équipement raccordé : BACnet/IP, Modbus TCP, MQTT, PROFINET ou flux vidéo. Il prend en charge DHCP serveur et client, DNS, NTP et SNTP, SNMP v1, v2 et v3, Syslog, HTTP et HTTPS, ainsi que STP et RSTP en transfert. Les alarmes partent par e-mail ou trap SNMP, ce qui permet de suivre la liaison radio depuis un superviseur réseau ou une GTB.
La configuration se fait par interface web ou avec l'utilitaire de gestion ATOP. Les flottes importantes se gèrent de façon centralisée avec le logiciel ATOP NIMBL. En version IC, le mode Industrial Communication autorise explicitement le passage des trames PROFINET à travers le NAT, indispensable quand chaque AGV forme un petit réseau local derrière son client Wi-Fi. Pour l'infrastructure filaire, associez-le à nos switchs PoE industriels.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 1P1AW560100001G (AW5601) | Alimentation 12 à 48 VDC, roaming 802.11r | Pont ou couverture Wi-Fi fixe alimentée en armoire |
| 1P1AW560100002G (AW5601-P) | Ajoute l'alimentation PoE PD 802.3at | Point d'accès déporté alimenté par le switch PoE |
| 1P1AW560100003G (AW5601-IC) | Mode IC : Flash Roaming, PROFINET sous NAT, VLAN, QoS PROFINET | AGV, AMR et automates PROFINET mobiles |
| 1P1AW560100004G (AW5601-P-IC) | Mode IC et alimentation PoE PD | Applications mobiles ou PROFINET avec alimentation par le câble réseau |
Caractéristiques techniques
| Normes Wi-Fi | 802.11a/n/ac (5 GHz), 802.11b/g/n (2,4 GHz) |
| Radio | 2T2R MIMO |
| Débit radio | 54 Mbit/s (802.11a/g), 300 Mbit/s (802.11n), 867 Mbit/s (802.11ac) |
| Antennes | 2 x connecteurs RP-SMA mâle, gain 3 dBi en 2,4 GHz et 5 dBi en 5 GHz |
| Port Ethernet | 1 x RJ45 10/100/1000 Mbit/s, PoE PD 802.3at sur versions -P |
| Modes | AP, Client, WDS, WDS Hybrid (répéteur), Industrial Communication (versions IC) |
| Sécurité Wi-Fi | WPA, WPA2, WPA3 PSK ou Enterprise |
| Sécurité réseau | Isolation des clients, pare-feu et filtrage |
| Protocoles | IPv4, TCP, UDP, ICMP, ARP, DHCP serveur et client, DNS, SMTP, SNMP v1/v2/v3, NTP, SNTP, Syslog, HTTP/HTTPS, TFTP, NAT/NAPT/NAT statique, STP/RSTP (transfert) |
| Alarmes | E-mail, trap SNMP |
| Configuration | Interface web, utilitaire de gestion ATOP, NIMBL |
| Alimentation | 12 à 48 VDC, 0,56 A sous 12 VDC, bornier 3 broches verrouillable, protection contre l'inversion de polarité |
| Consommation | Environ 6,72 W max |
| Boîtier | IP30, bouton de réinitialisation, chien de garde (watchdog) |
| Dimensions | 47 x 110 x 90 mm |
| Montage | Rail DIN, mural avec kit optionnel |
| Température de fonctionnement | -30 à 70 °C |
| Température de stockage | -40 à 85 °C |
| Humidité | 5 à 95 % HR sans condensation |
| Radio et CEM | EN 301893, EN 300328, FCC 15.247 et 15.407, EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4, EN 62311 |
| Sécurité | IEC/EN 62368-1, cybersécurité EN 18031 (directive RED) |
| Chocs, chute, vibrations | IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 |
| Garantie constructeur | 5 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- SNMP, PROFINET, E-mail (SMTP)
- Usage
- GTB / intégration BMS, Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Administrable, Gigabit, Wi-Fi intégré
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Performances Wi-Fi
- 802.11a/b/g/n/ac, MIMO 2x2, jusqu'à 867 Mbit/s
- Connecteur
- 2 x RP-SMA mâle, RJ45, bornier 3 broches verrouillable
- Modes
- AP, Client, WDS, WDS Hybrid, Industrial Communication (IC)
- Température de fonctionnement
- -30 à 70 °C
- Garantie
- 5 ans
- Alimentation (version)
- DC, PoE PD
- PROFINET
- Non, Transparent
Contenu et accessoires compatibles
Accessoires optionnels référencés par ATOP :
- Adaptateurs secteur UNE315-1212 (12 VDC, 1,25 A) et UNE315-2465 (24 VDC, 0,65 A), prise EU
- Kit de fixation murale aluminium noir WMK-454-Black
Documentation
Questions fréquentes
Quelle différence entre les versions standard et IC ?
Les versions IC (Industrial Communication) ajoutent le Flash Roaming, la transmission PROFINET à travers la traduction d'adresses (NAT), la transmission des trames PROFINET et des VLAN, ainsi que la QoS PROFINET. Les versions standard gardent le roaming Wi-Fi classique 802.11r, en moins de 100 ms.
Quelle portée peut-on atteindre ?
ATOP annonce environ 150 m à 30 Mbit/s et jusqu'à 3 km à 70 Mbit/s avec une antenne directive, en 5 GHz. Ces valeurs sont issues d'essais constructeur et dépendent de l'environnement radio et des antennes.
Peut-on l'alimenter en PoE ?
Oui avec les versions -P, alimentées par le port Ethernet en PoE 802.3at (PD). Toutes les versions acceptent aussi une alimentation 12 à 48 VDC sur bornier 3 broches verrouillable. La consommation maximale est d'environ 6,7 W.
Peut-il créer un pont sans fil entre deux bâtiments ?
Oui : un AW5601 en mode AP et un second en mode Client relient deux réseaux filaires. Le mode WDS permet de répartir le signal d'un point racine vers plusieurs répéteurs qui partagent le même SSID et le même canal.
Quelles antennes utiliser ?
L'AW5601 dispose de deux connecteurs RP-SMA mâle pour une configuration MIMO 2x2. La fiche technique indique un gain de 3 dBi en 2,4 GHz et 5 dBi en 5 GHz pour les antennes de référence ; pour les longues distances, ATOP préconise une antenne directive.
À propos de ATOP

ATOP Technologies est un fabricant taïwanais d'équipements de réseau industriel, actif depuis plus de trente ans et doté de sa propre unité de production. Switchs Ethernet, serveurs de ports série, passerelles Modbus, convertisseurs fibre et solutions sans fil relient automates, compteurs et capteurs aux réseaux IP dans l'industrie, les bâtiments techniques, les postes électriques et les infrastructures.
Voir toute la gamme ATOPDemander un devis pour le AW5601
Décrivez votre liaison (distance, nombre de points, besoin de roaming ou de PROFINET) : nous vous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Un technicien peut vous conseiller la version et les antennes adaptées.
