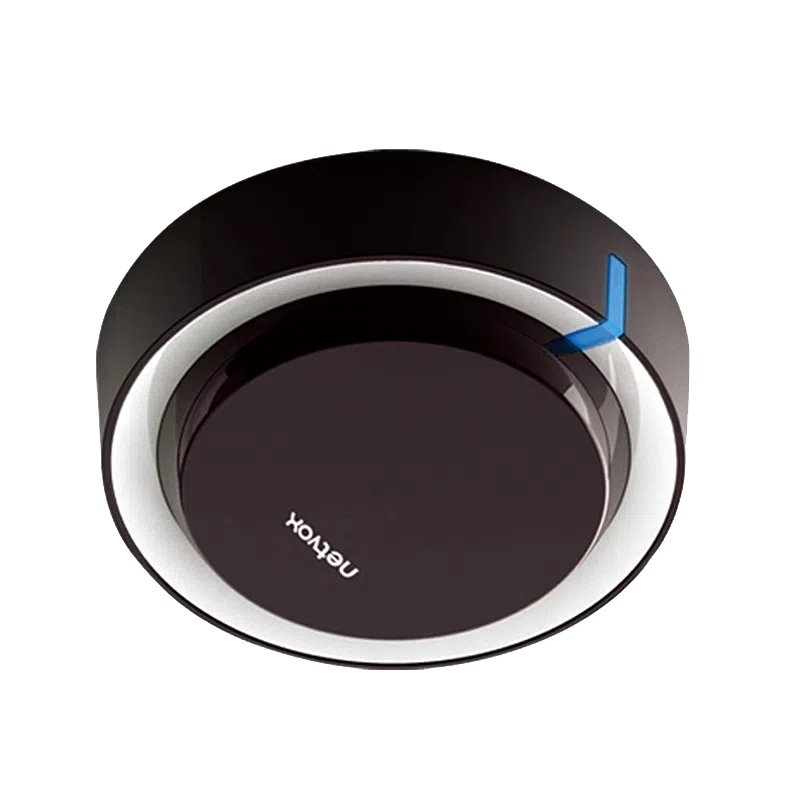

Réf. R211Netvox R211 - Contrôleur CVC infrarouge LoRaWAN pour climatiseurs
- Contrôleur infrarouge LoRaWAN Classe C : apprentissage et émission de codes IR à 38 kHz
- Portée infrarouge de 32 m, 4 prises pour câbles d'extension
- Mémoire flash de 4 Mo, envoi par code complet ou par index
- Alimentation 12 V DC par adaptateur, 0,6 W
- Sécurité Encrypt-RF (AES-128), portée radio jusqu'à 10 km en champ libre
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Plafond |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Fréquence infrarouge | 38 kHz |
| Portée infrarouge | 32 m |
| Connecteur | Jack DC 12 V, 4 prises d'extension infrarouge |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R211 est un contrôleur infrarouge LoRaWAN (IR blaster) qui apprend les codes d'une télécommande puis les rejoue à distance. Il permet de piloter depuis la GTB ou une plateforme IoT des climatiseurs, splits muraux, téléviseurs ou vidéoprojecteurs qui ne disposent d'aucune interface réseau. Il s'adresse aux intégrateurs, aux services techniques et aux exploitants de parcs tertiaires équipés de climatisation individuelle.
Le bénéfice est immédiat sur la sobriété énergétique : arrêt des climatiseurs oubliés le soir, relance avant l'arrivée des occupants, consigne harmonisée sur tout un étage, sans remplacer les appareils ni tirer de câble. Le R211 fonctionne en LoRaWAN Classe C, à l'écoute en permanence, et s'alimente en 12 V DC pour 0,6 W.
Points forts du R211
- Apprentissage et émission de codes infrarouges à 38 kHz, quelle que soit la marque de l'appareil
- Portée infrarouge de 32 m dans un cône de moins de 150 degrés
- 4 prises pour câbles d'extension infrarouge, pour atteindre un appareil hors de vue
- LoRaWAN Classe C : exécution des commandes descendantes sans attendre un rapport
- Mémoire flash série de 4 Mo pour stocker les codes appris
- Envoi par code complet ou par index de code, effacement des codes à distance
- Sécurité Encrypt-RF (Diffie-Hellman et AES-128 CBC), portée radio jusqu'à 10 km en champ libre
- Alimentation 12 V DC, consommation de 0,6 W, boîtier de 106 mm de diamètre pour 100 g
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : coupure programmée des climatiseurs individuels hors occupation et pilotage centralisé des consignes.
- Enseignement : arrêt de la climatisation et des vidéoprojecteurs des salles de classe et amphithéâtres en fin de journée.
- Salles de réunion et auditoriums : mise en marche des équipements audiovisuels et de la climatisation selon les réservations.
- Hôtellerie et résidences : remise en état des climatiseurs des chambres libérées, pilotée depuis la réception.
- Locaux techniques équipés de splits : relance à distance d'un climatiseur après coupure, couplée à une alarme de température.
Intégration et compatibilité
Le R211 est un équipement LoRaWAN Classe C à saut de fréquence. La bande est configurée avant expédition (EU863-870 pour la France). Il rejoint le réseau en OTAA comme tout capteur LoRaWAN et fonctionne avec les serveurs réseau standard : Netvox cite Actility ThingPark, The Things Network et myDevices Cayenne. Il envoie un paquet de version à la connexion puis des trames de vie périodiques.
L'apprentissage se lance par une commande descendante : la LED bleue s'allume, on vise le R211 avec la télécommande d'origine, et le code appris est renvoyé avec son index. On rejoue ensuite le code complet ou, depuis le micrologiciel 20200324, l'index seul, ce qui allège les trames. Ces commandes passent sur le port 0x21 et sont documentées dans le manuel. Côté GTB, le serveur d'application expose ces actions en MQTT ou HTTP, ou les traduit en points BACnet ou Modbus via une passerelle edge, ce qui permet de les intégrer aux horaires et scénarios existants.
Retrouvez nos contrôleurs CVC, les passerelles LoRaWAN pour raccorder le R211, nos capteurs de température et d'humidité pour asservir la commande et toute la gamme Netvox.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Contrôleur infrarouge (blaster IR) LoRaWAN : apprentissage et émission de codes |
| Fréquence infrarouge | 38 kHz |
| Portée infrarouge | 32 m selon la fiche technique (30 m conseillés), cône inférieur à 150 degrés |
| Sorties infrarouges | Émetteur intégré et 4 prises pour câbles d'extension infrarouge |
| Mémoire | Flash série de 4 Mo |
| Commandes | Apprentissage, émission par code complet ou par index (micrologiciel 20200324 et ultérieur), effacement |
| Commandes locales | Touche de fonction (réinitialisation), bouton IR (effacement des codes) |
| Voyants | LED bleue (état, apprentissage) et LED rouge (connexion) |
| Technologie radio | LoRaWAN Classe C, saut de fréquence (FHSS) |
| Sécurité | Encrypt-RF (échange de clés Diffie-Hellman et AES-128 CBC) |
| Modulation | LoRa ou FSK (une seule, choisie à la commande) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923, CN470-510 (configurée avant expédition, EU868 pour la France) |
| Puissance d'émission | 16 dBm en EU868 (jusqu'à 20 dBm en US915, AU915 et IN865) |
| Sensibilité radio | -136 dBm (LoRa, SF12, 293 bit/s), -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s |
| Portée radio | Jusqu'à 10 km en champ libre, selon l'environnement |
| Antenne | Intégrée |
| Alimentation | 12 V DC par adaptateur secteur fourni, prise jack |
| Consommation | 50 mA sous 12 V, 0,6 W |
| Fixation | Socle à visser au mur ou au plafond, clipsage par rotation de 15 degrés |
| Dimensions | Diamètre 106 mm, hauteur 30,5 mm |
| Poids | 100 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité ambiante | 5 à 90 % HR sans condensation |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Plafond
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Fréquence infrarouge
- 38 kHz
- Portée infrarouge
- 32 m
- Connecteur
- Jack DC 12 V, 4 prises d'extension infrarouge
Contenu et accessoires compatibles
Le R211 est livré avec son adaptateur secteur 12 V DC ; les vis de fixation du socle ne sont pas fournies. Des câbles d'extension infrarouge se branchent sur ses 4 prises pour atteindre un appareil encastré ou hors de la zone d'émission. Netvox conseille d'éviter les coffrets métalliques et la proximité d'autres équipements électriques qui perturberaient la liaison radio. Pour asservir la commande à la température de la pièce, associez-le à un capteur Netvox R711.
Documentation
Questions fréquentes
Quels appareils le R211 peut-il piloter ?
Tout appareil commandé par une télécommande infrarouge à 38 kHz : climatiseurs et splits muraux, téléviseurs, vidéoprojecteurs, équipements audio. Le R211 apprend le code de la télécommande d'origine puis le rejoue sur ordre du réseau LoRaWAN.
Quelle est la portée infrarouge ?
La fiche technique indique 32 m ; le manuel recommande de placer les appareils dans un rayon de 30 m, dans un cône de moins de 150 degrés sans obstacle, idéalement dans les 60 degrés centraux. Des câbles d'extension infrarouge se raccordent sur les 4 prises du boîtier.
Pourquoi le R211 est-il alimenté sur secteur et non sur pile ?
Il fonctionne en LoRaWAN Classe C : son récepteur reste à l'écoute en permanence pour exécuter une commande descendante sans attendre un rapport. Ce mode consomme davantage, d'où l'alimentation 12 V DC (50 mA, 0,6 W) par adaptateur.
Combien de codes infrarouges peut-il mémoriser ?
Netvox ne publie pas de nombre de codes : la mémoire est une flash série de 4 Mo et la taille d'un code varie selon l'appareil. Lorsque la mémoire est pleine, le R211 le signale à l'apprentissage et les codes peuvent être effacés à distance.
Peut-on asservir la climatisation à une mesure de température ?
Oui, au niveau de la plateforme : un capteur LoRaWAN de température, comme le Netvox R711, remonte la mesure et une règle du serveur d'application ou de la GTB envoie au R211 la commande infrarouge adaptée (marche, arrêt, consigne).
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R211
Indiquez le nombre de pièces à équiper, les modèles de climatiseurs ou d'équipements à piloter et votre infrastructure LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur l'intégration GTB. Les tarifs sont établis selon les quantités et peuvent inclure passerelle, capteurs et paramétrage.
