Réf. DAS00WF10N0AM000Red Lion FlexEdge DAS Wi-Fi - Module sled Wi-Fi 802.11n pour passerelle
- Sled pour passerelles FlexEdge DA50 et DA70 : Wi-Fi 802.11 b/g/n
- Bande 2,4 GHz, puissance d'émission 20,5 dBm
- Mode client ou point d'accès, 1 connecteur d'antenne RP-SMA en façade
- Alimenté par la passerelle hôte, 2,1 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX et Classe I Division 2
| Connectivité radio | Wi-Fi |
|---|---|
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Bande de fréquences | Wi-Fi 2,4 GHz |
| Variante | Wi-Fi 802.11 b/g/n, client ou point d'accès |
| Connecteur | RP-SMA |
| Performances Wi-Fi | 802.11 b/g/n, 2,4 GHz, 20,5 dBm, mode client ou point d'accès |
| Puissance maximale | 2,1 W |
| Température de fonctionnement | -40 à +75 °C |
- Wi-Fi
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le sled Wi-Fi FlexEdge de Red Lion (référence DAS00WF10N0AM000) apporte une interface Wi-Fi 802.11 b/g/n 2,4 GHz à une passerelle FlexEdge DA50 ou DA70. Il fonctionne en client, pour rejoindre un réseau sans fil existant, ou en point d'accès, pour offrir un accès local à la passerelle.
Pour un intégrateur ou un exploitant, c'est le moyen de relier une passerelle installée en local technique sans tirer de câble réseau, ou de permettre à un technicien de s'y connecter sur place. Le sled s'installe sur le terrain et reçoit son alimentation de la passerelle. Voir notre sélection Wi-Fi industriel et la gamme Red Lion.
Points forts du DAS Wi-Fi
- Wi-Fi 802.11 b/g/n sur la bande 2,4 GHz
- Puissance d'émission de 20,5 dBm
- Mode client ou point d'accès selon la configuration
- 1 connecteur d'antenne principal RP-SMA en façade
- 3 LED : liaison avec la passerelle, mode Wi-Fi, activité de la connexion
- Alimenté par la passerelle hôte : 2,1 W maximum
- Fonctionnement de -40 à +75 °C, certifications ATEX, IECEx, UKEX et Classe I Division 2
Applications en bâtiment et sur site technique
- Tertiaire : raccorder une passerelle installée en local technique au Wi-Fi du bâtiment, sans câblage Ethernet supplémentaire
- Maintenance : créer un point d'accès local pour que le technicien se connecte à la passerelle depuis une tablette
- Industrie et logistique : relier une passerelle placée sur un équipement difficile à câbler
- Collectivités : connecter une passerelle d'un bâtiment annexe couvert par le Wi-Fi du site
Intégration et compatibilité
Le mode de fonctionnement, client ou point d'accès, et les paramètres réseau se règlent dans Crimson 3.2 ou ultérieur. La passerelle utilise ensuite le lien Wi-Fi comme une interface IP pour ses échanges Modbus TCP, MQTT ou OPC UA selon son niveau logiciel.
Le connecteur RP-SMA accepte une antenne Wi-Fi 2,4 GHz de même connectique, par exemple les antennes Wi-Fi Red Lion Sixnet ANT-GW. La conformité radio de cette référence pour votre pays est confirmée lors du devis.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Norme Wi-Fi | IEEE 802.11 b/g/n, pile TCP/IP |
| Bande de fréquences | 2,4 GHz |
| Puissance d'émission | 20,5 dBm |
| Modes | Client ou point d'accès |
| Connecteur d'antenne | 1 x RP-SMA en façade |
| Voyants | STS (liaison passerelle), Wi-Fi Mode, Wi-Fi Signal |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Alimentation | Par la passerelle FlexEdge hôte |
| Puissance maximale | 2,1 W |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Immunité CEM | EN 61326-1, environnements industriels |
| Chocs et vibrations | 15 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | CE, UKCA, UL (zones dangereuses, dossier E317425), ATEX, IECEx, UKEX, Classe I Division 2, RoHS |
| Configuration | Logiciel Crimson 3.2 ou ultérieur |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Wi-Fi
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Alimenté par le bus
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA50 et DA70
- Bande de fréquences
- Wi-Fi 2,4 GHz
- Variante
- Wi-Fi 802.11 b/g/n, client ou point d'accès
- Connecteur
- RP-SMA
- Performances Wi-Fi
- 802.11 b/g/n, 2,4 GHz, 20,5 dBm, mode client ou point d'accès
- Puissance maximale
- 2,1 W
- Température de fonctionnement
- -40 à +75 °C
Contenu et accessoires compatibles
À prévoir : une passerelle FlexEdge DA50 ou DA70 avec un emplacement libre et une antenne Wi-Fi 2,4 GHz à connecteur RP-SMA. Le contenu exact de la livraison est précisé au devis.
Documentation
Questions fréquentes
Le sled peut-il servir de point d'accès ?
Oui. Il fonctionne au choix en client Wi-Fi, pour rejoindre un réseau existant, ou en point d'accès, pour qu'un poste se connecte directement à la passerelle.
Quelle bande Wi-Fi est prise en charge ?
La bande 2,4 GHz en 802.11 b/g/n, avec une puissance d'émission de 20,5 dBm selon la fiche technique. Le 5 GHz n'est pas mentionné par le constructeur.
Quelle antenne utiliser ?
Une antenne Wi-Fi 2,4 GHz à connecteur RP-SMA mâle, comme les antennes Red Lion Sixnet ANT-GW11A153, ANT-GW260152 ou ANT-GW715153.
Le sled est-il utilisable en Europe ?
La fiche technique indique le marquage CE. Le suffixe de la référence pouvant correspondre à une zone radio, nous confirmons la conformité pour votre pays avant commande.
À propos de Red Lion
Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le DAS Wi-Fi
Indiquez le modèle de FlexEdge et le mode Wi-Fi visé : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires

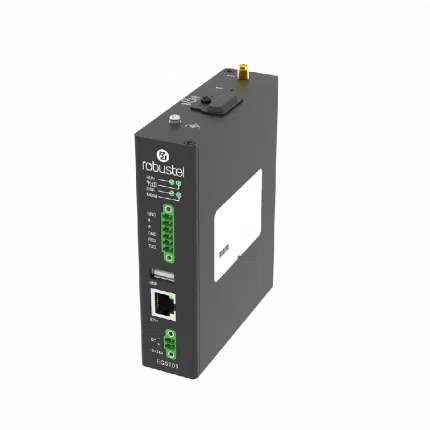

Voir toute la catégorieRobustel EG5101 - Passerelle edge computing 4G LTE Cat 1 sous Debian
- 4G LTE
- Ethernet
- RS-485

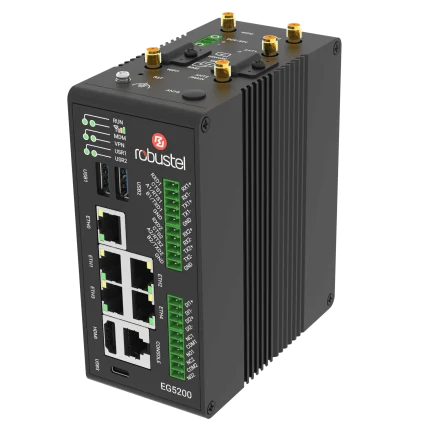

Robustel EG5200 - Passerelle edge computing IA 4G/5G, 5 ports Gigabit
- 4G LTE
- 5G
- 2G / 3G

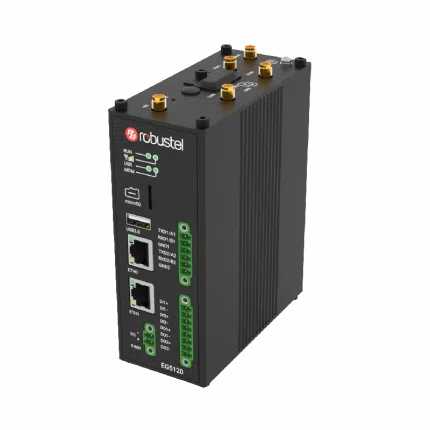

Robustel EG5120 - Passerelle edge computing IA 5G ou 4G, NPU 2,3 TOPS
- 4G LTE
- 5G
- 2G / 3G
Robustel MG460 - Passerelle edge computing sécurisée 4G/5G, 5 ports Gigabit
- 4G LTE
- 5G
- 2G / 3G
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion DA10D - Convertisseur de protocoles industriel Modbus et BACnet/IP
- Aucune (filaire)
- Ethernet
- RS-485

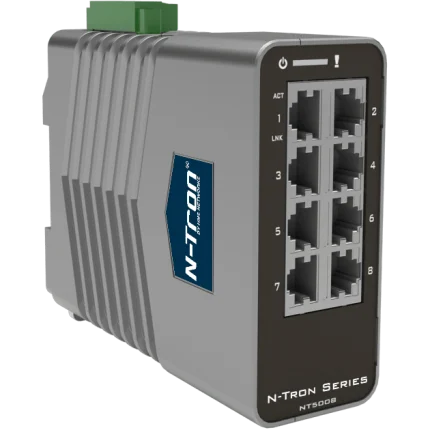

Red Lion N-Tron NT-5008 - Switch industriel manageable 8 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

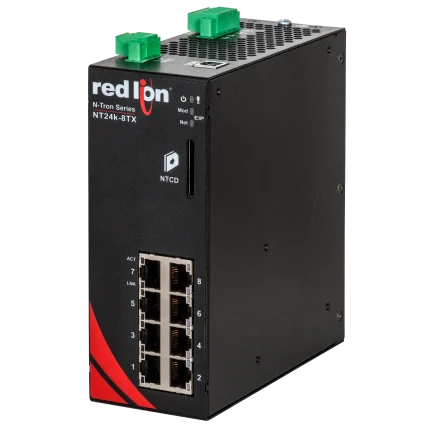

Red Lion N-Tron NT24K-8TX - Switch PoE+ industriel manageable 8 ports Gigabit
