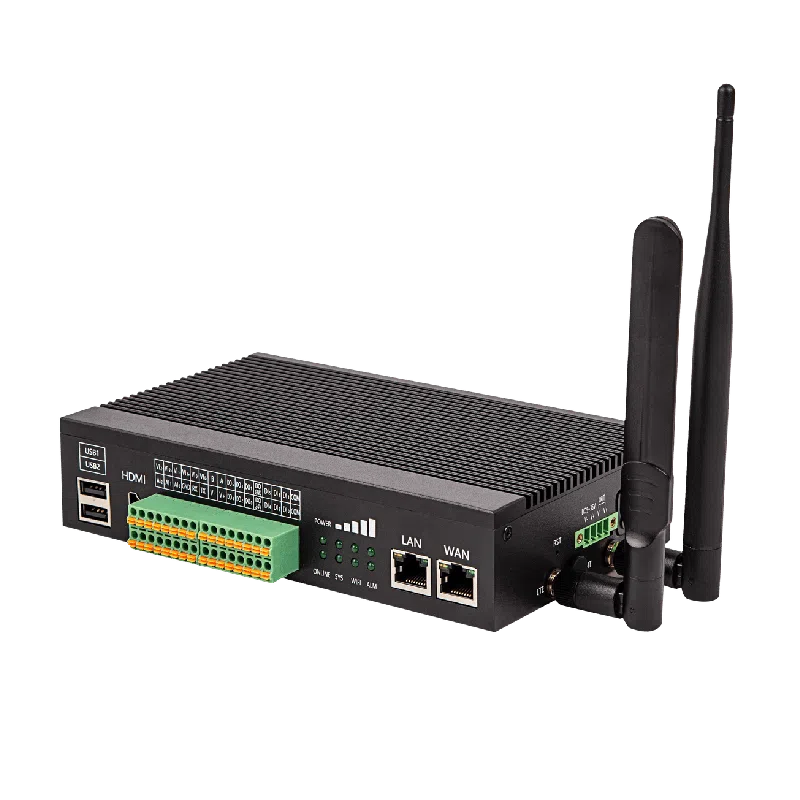

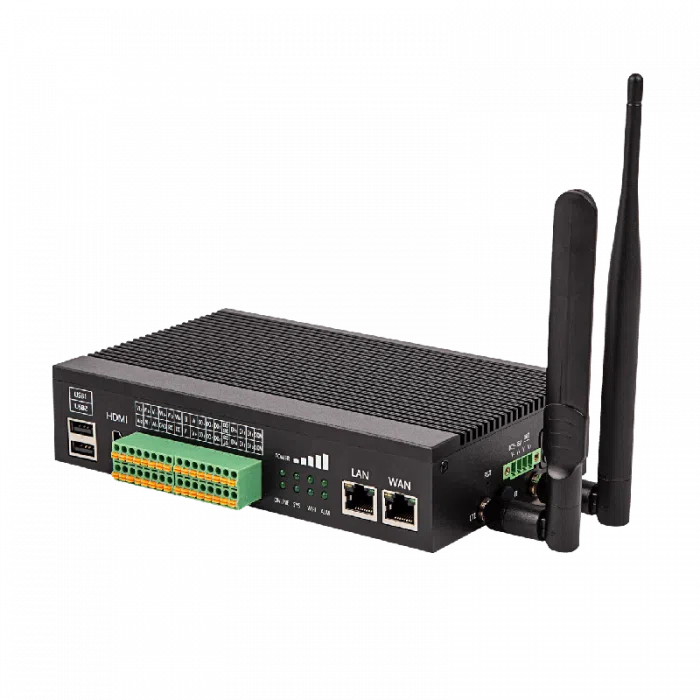

Elastel EG500 - Passerelle edge Raspberry Pi CM4, 4G et LoRaWAN en option
- Raspberry Pi CM4 quadricœur Cortex-A72 1,5 GHz, 2 Go/8 Go ou 4 Go/32 Go eMMC
- 2 ports Gigabit, 1 RS-232 et 1 RS-485 isolés, Wi-Fi 2,4/5 GHz et Bluetooth 5.0
- 6 DI, 6 DO jusqu'à 60 V, 3 entrées analogiques 0-10 V ou 4-20 mA
- 4G LTE Cat 4 et LoRaWAN en option, utilisables en parallèle
- 9 à 36 V DC, moins de 10 W, aluminium IP30, -25 à +70 °C, rail DIN
| Connectivité radio | 4G LTE, Bluetooth LE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, EtherNet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | E/S intégrées, Gigabit, Ports série intégrés, VPN, Wi-Fi intégré |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Variante | 2 Go RAM et 8 Go eMMC ou 4 Go RAM et 32 Go eMMC ; sans module, 4G LTE, LoRaWAN ou 4G et LoRaWAN |
| Processeur | Raspberry Pi CM4, Broadcom BCM2711, quadricœur Cortex-A72 1,5 GHz |
| Système | Raspbian préinstallé, logiciel ElastPro |
| Ports série | 1 RS-232 et 1 RS-485 isolés |
| Extensions radio | 2 mini PCIe : cellulaire 4G LTE Cat 4 et LoRaWAN Semtech SX1301/SX1302 |
| Température de fonctionnement | -25 à +70 °C |
| Dimensions | 187 x 112 x 42 mm, 780 g |
| Mémoire | 4 Go RAM, 32 Go eMMC, 2 Go RAM, 8 Go eMMC |
| Modules radio | 4G LTE et LoRaWAN, LoRaWAN, 4G LTE, Sans module |
- LoRaWAN
- 4G LTE
- Bluetooth LE
- Wi-Fi
- Ethernet
- RS-485
- RS-232
- Modbus RTU
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron 2 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'Elastel EG500 est une passerelle edge Raspberry Pi CM4 en boîtier aluminium rail DIN, conçue pour collecter, traiter et transmettre les données des équipements techniques d'un site. Elle réunit processeur Cortex-A72, deux ports Gigabit, ports série isolés, 15 E/S et deux emplacements radio 4G et LoRaWAN.
Elle s'adresse aux intégrateurs GTB et aux exploitants qui veulent remplacer automate, routeur 4G et passerelle LoRaWAN par un boîtier unique et programmable, installé en armoire technique. Comparez-la avec nos autres passerelles edge computing et la gamme Elastel.
Points forts du EG500
- Raspberry Pi Compute Module 4 (Broadcom BCM2711), quadricœur Cortex-A72 à 1,5 GHz
- 2 Go de RAM et 8 Go eMMC ou 4 Go de RAM et 32 Go eMMC selon la référence
- 2 ports Ethernet Gigabit configurables en WAN et LAN ou en double LAN
- 1 RS-232 et 1 RS-485 isolés, protection ESD 15 kV
- 6 entrées TOR 0 à 24 V DC (état ou comptage), 6 sorties TOR ou impulsion jusqu'à 60 V et 500 mA, 3 entrées analogiques 0-10 V ou 4-20 mA en 18 bits
- 2 emplacements mini PCIe : module 4G LTE Cat 4 et concentrateur LoRaWAN Semtech SX1301 ou SX1302 utilisables en parallèle
- Wi-Fi 2,4 et 5 GHz, Bluetooth 5.0, sortie HDMI 2.0 jusqu'à 4K à 60 images par seconde
- Alimentation 9 à 36 V DC, moins de 10 W, 2 sorties d'alimentation pour les équipements esclaves
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : passerelle LoRaWAN locale pour les capteurs de qualité d'air, remontée vers la GTB en BACnet/IP ou Modbus TCP
- Chaufferie, sous-station ou local CVC : lecture des compteurs RS-485, des contacts d'alarme sur les entrées TOR et des sondes 4-20 mA, commandes sur les sorties
- Site distant (relevage, poste technique) : télégestion en 4G avec VPN et bascule automatique filaire et cellulaire
- Industrie et logistique : automate logiciel (CODESYS) et concentrateur de données Modbus, OPC UA ou EtherNet/IP vers un cloud MQTT
Intégration et compatibilité
Le logiciel ElastPro configure la collecte sans programmation : Modbus RTU, ASCII et TCP maître ou esclave, BACnet MS/TP et BACnet/IP, IEC 104, DNP3, OPC UA, EtherNet/IP, protocoles d'automates et MQTT avec Sparkplug B. L'EG500 sert ainsi de passerelles Modbus ou de passerelle BACnet entre les équipements de terrain et la supervision.
Côté réseau, il assure le routage, le pare-feu, le VPN, la bascule et le partage de charge entre liaison filaire et 4G, ainsi que PPP, PPPoE, SNMP v1, v2c et v3, DHCP, RIP, OSPF, BGP, DNS, DDNS, QoS, SNTP, Telnet et SSH. Raspbian préinstallé accueille Docker, Node-RED, CODESYS ou Ignition. Voir aussi nos passerelles LoRaWAN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EG500-CM4102008-N | 2 Go RAM, 8 Go eMMC, sans module radio | Passerelle filaire Ethernet, conversion de protocoles |
| EG500-CM4102008-QEC25 | 2 Go RAM, 8 Go eMMC, module 4G LTE Cat 4 | Site isolé, télégestion par réseau cellulaire |
| EG500-CM4102008-N-LORA | 2 Go RAM, 8 Go eMMC, module LoRaWAN | Passerelle LoRaWAN raccordée au réseau du bâtiment |
| EG500-CM4102008-QEC25-LORA | 2 Go RAM, 8 Go eMMC, 4G et LoRaWAN | Réseau de capteurs autonome sans infrastructure IT |
| EG500-CM4104032-N | 4 Go RAM, 32 Go eMMC, sans module radio | Docker, historisation |
| EG500-CM4104032-QEC25 | 4 Go RAM, 32 Go eMMC, module 4G LTE Cat 4 | Edge computing sur site distant |
| EG500-CM4104032-N-LORA | 4 Go RAM, 32 Go eMMC, module LoRaWAN | Serveur LoRaWAN local et traitement des données |
| EG500-CM4104032-QEC25-LORA | 4 Go RAM, 32 Go eMMC, 4G et LoRaWAN | Version la plus complète |
Caractéristiques techniques
| Processeur | Raspberry Pi CM4, Broadcom BCM2711, 4 x Cortex-A72 (ARM v8) à 1,5 GHz |
| Mémoire et stockage | 2 Go LPDDR4 et 8 Go eMMC ou 4 Go LPDDR4 et 32 Go eMMC selon la référence |
| Ethernet | 2 ports Gigabit RJ45, 1 WAN et 1 LAN ou 2 LAN |
| Radio | Wi-Fi 2,4 et 5 GHz, Bluetooth 5.0 ; 1 mini PCIe cellulaire (4G LTE Cat 4 sur les références QEC25) ; 1 mini PCIe LoRaWAN (références LORA) |
| Antennes | 3 connecteurs SMA femelle (cellulaire, Wi-Fi, LoRa ou GPS) |
| SIM | 1 emplacement, protection ESD 15 kV |
| Ports série | 1 RS-232 (TXD, RXD, GND) et 1 RS-485 (A, B, GND) isolés, ESD 15 kV |
| Entrées TOR | 6 voies isolées 0 à 24 V DC, mode état ou comptage |
| Sorties TOR | 6 voies isolées, numérique ou impulsion, 0 à 60 V, 500 mA max |
| Entrées analogiques | 3 voies 0-10 V DC ou 4-20 mA, résolution 18 bits |
| Autres interfaces | 2 USB 2.0, 1 USB-C console, 1 HDMI 2.0 (4K à 60 Hz), bouton reset |
| Alimentation | 9 à 36 V DC, 24 V conseillé, bornier débrochable |
| Consommation | Moins de 10 W (système) |
| Sorties d'alimentation | 2 voies pour équipements esclaves, à la tension d'entrée |
| Boîtier | Aluminium dissipateur, sans ventilateur, IP30 |
| Dimensions et poids | 187 x 112 x 42 mm, 780 g |
| Montage | Rail DIN 35 mm ou mural |
| Températures | Fonctionnement -25 à +70 °C, stockage -30 à +75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3 |
| Système | Raspbian préinstallé, compatible autres systèmes Raspberry Pi ; ElastPro |
| Fiabilité | Chien de garde matériel indépendant, démarrage et arrêt programmés |
| Garantie | 12 mois constructeur |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Bluetooth LE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, BACnet MS/TP, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST, OPC UA, EtherNet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Gigabit, VPN, Wi-Fi intégré, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Variante
- 2 Go RAM et 8 Go eMMC ou 4 Go RAM et 32 Go eMMC ; sans module, 4G LTE, LoRaWAN ou 4G et LoRaWAN
- Processeur
- Raspberry Pi CM4, Broadcom BCM2711, quadricœur Cortex-A72 1,5 GHz
- Système
- Raspbian préinstallé, logiciel ElastPro
- Ports série
- 1 RS-232 et 1 RS-485 isolés
- Extensions radio
- 2 mini PCIe : cellulaire 4G LTE Cat 4 et LoRaWAN Semtech SX1301/SX1302
- Température de fonctionnement
- -25 à +70 °C
- Dimensions
- 187 x 112 x 42 mm, 780 g
- Mémoire
- 4 Go RAM, 32 Go eMMC, 2 Go RAM, 8 Go eMMC
- Modules radio
- 4G LTE et LoRaWAN, LoRaWAN, 4G LTE, Sans module
Contenu et accessoires compatibles
Prévoir une alimentation 24 V DC sur rail DIN (voir nos alimentations rail DIN) et, pour les références radio, des antennes 4G et LoRa à connecteur SMA mâle adaptées à la bande utilisée. Une carte SIM M2M est nécessaire pour les versions 4G.
Documentation
Questions fréquentes
Quelle différence entre les huit références de l'EG500 ?
Le matériel de base est identique. Deux critères changent. La mémoire : CM4102008 pour 2 Go de RAM et 8 Go eMMC, CM4104032 pour 4 Go et 32 Go. Les modules radio : N sans module, QEC25 avec module 4G LTE Cat 4, LORA avec module LoRaWAN, ou les deux ensemble.
L'EG500 peut-il servir de passerelle LoRaWAN pour les capteurs d'un bâtiment ?
Oui, avec une référence LORA. Le second emplacement mini PCIe reçoit un concentrateur LoRaWAN basé sur une puce Semtech SX1301 ou SX1302, en parallèle du module 4G. Les données des capteurs sont traitées localement puis transmises à la GTB ou au cloud.
Comment l'EG500 s'intègre-t-il à une GTB BACnet ou Modbus ?
Le logiciel ElastPro fourni par Elastel gère Modbus RTU, ASCII et TCP en maître ou esclave, BACnet MS/TP et BACnet/IP, OPC UA, EtherNet/IP et MQTT. Les données lues sur le port RS-485, les entrées ou les capteurs radio sont exposées sous forme de points interrogeables par la supervision, sans développement.
Quelle différence entre l'EG500 et l'EG410 ?
Les deux reposent sur le Raspberry Pi CM4. L'EG500 est plus complet : 2 ports Gigabit au lieu d'un, 6 entrées et 6 sorties TOR au lieu de 2 et 2, 3 entrées analogiques 0-10 V ou 4-20 mA, et deux emplacements mini PCIe pour combiner 4G et LoRaWAN. L'EG410 est plus compact (124 x 76 x 35 mm) et ajoute un emplacement M.2 pour SSD NVMe.
À propos de Elastel
Elastel (Elastel Technology Ltd) est un fabricant chinois de passerelles IoT industrielles fondé en 2018 et installé à Xiamen. La marque conçoit des passerelles edge computing basées sur le Raspberry Pi Compute Module 4, des passerelles IoT à processeur Arm et des routeurs cellulaires, pensés pour relier les équipements de terrain aux plateformes de supervision.
Voir toute la gamme ElastelDemander un devis pour le EG500
Indiquez la mémoire, les modules radio et les quantités souhaités : nous vous répondons sous 24 h ouvrées avec une proposition adaptée. Nos techniciens vous aident aussi à choisir antennes, alimentation et configuration selon votre projet.
