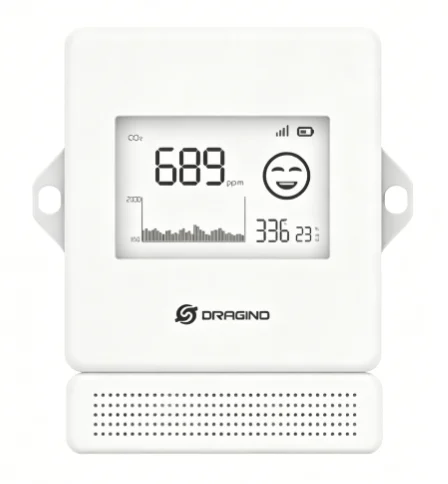

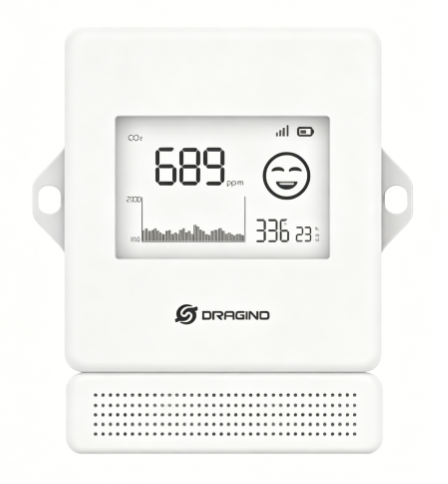

Réf. CO2-LEDragino CO2-LE - Capteur CO2, température et humidité LoRaWAN à écran
- LoRaWAN 1.0.3 Classe A, bande EU868 et autres bandes selon version
- CO2 NDIR 400 à 5 000 ppm (jusqu'à 10 000 ppm), précision ±(50 ppm + 3 %)
- Température ±0,2 °C, humidité 0 à 99,9 % HR, pression 300 à 1 100 hPa
- Écran e-Ink 2,7 pouces avec historique des 25 dernières mesures
- 2 piles ER18505 (8 000 mAh), environ 3,5 ans à 10 minutes d'intervalle
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | CO2, Humidité, Pression atmosphérique, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Qualité de l'air intérieur |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Mural |
| Plage de mesure | CO2 : 400 à 5 000 ppm ; Température : -40 à +80 °C ; Humidité : 0 à 99,9 % HR ; Pression : 300 à 1 100 hPa |
| Précision | CO2 : ±(50 ppm + 3 %) ; Température : ±0,2 °C ; Humidité : ±3 % HR ; Pression : ±0,3 hPa |
| Autonomie | Environ 3,5 ans (envoi toutes les 10 min) |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | NDIR (CO2) |
| Affichage | Écran e-Ink 2,7 pouces |
| Classe LoRaWAN | Classe A, LoRaWAN 1.0.3 |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino CO2-LE est un capteur CO2 LoRaWAN d'intérieur qui mesure la concentration en dioxyde de carbone, la température, l'humidité relative et la pression atmosphérique, puis affiche ces valeurs sur un écran e-Ink (encre électronique) de 2,7 pouces. Il s'adresse aux exploitants de bâtiments tertiaires, d'établissements scolaires et de lieux recevant du public qui veulent suivre le confinement des salles et piloter la ventilation sur des données réelles.
Alimenté par deux piles lithium ER18505 (8 000 mAh au total), il se pose sans câblage en quelques minutes. L'écran donne aux occupants une lecture immédiate de la qualité de l'air, avec une courbe des 25 dernières mesures et un pictogramme d'humeur, tandis que les données partent vers la supervision par le réseau LoRaWAN du bâtiment.

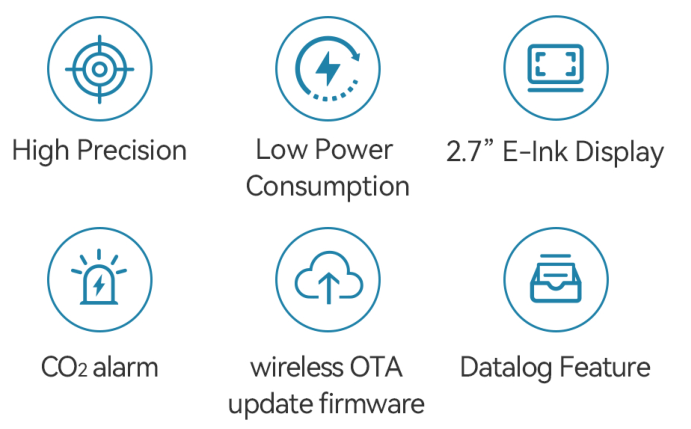

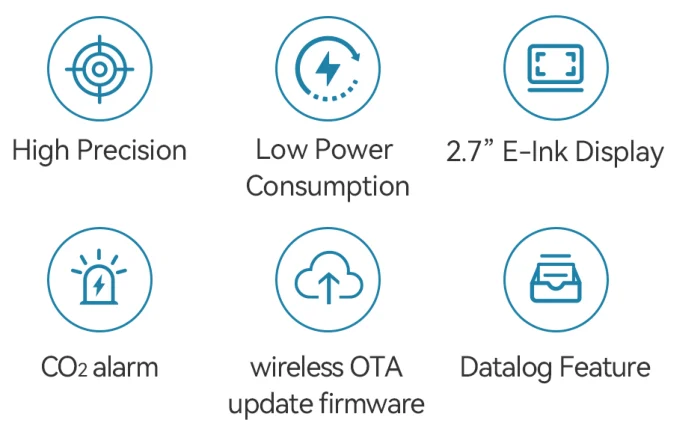

Points forts du CO2-LE
- Capteur CO2 NDIR à compensation de pression : 400 à 5 000 ppm, plage étendue jusqu'à 10 000 ppm
- Précision CO2 typique de ±(50 ppm + 3 % de la lecture)
- Température : -40 à +80 °C, précision ±0,2 °C ; humidité : 0 à 99,9 % HR, précision ±3 % HR
- Pression atmosphérique : 300 à 1 100 hPa, précision ±0,3 hPa
- Écran e-Ink 2,7 pouces avec historique des 25 dernières valeurs de CO2
- LoRaWAN 1.0.3 Classe A, envoi par défaut toutes les 20 minutes, intervalle réglable
- Alarmes de seuil CO2 et température, historique horodaté renvoyé après coupure réseau
- Configuration par Bluetooth (BLE) et mise à jour du micrologiciel sans fil (OTA)
Applications en bâtiment et sur site technique
- Enseignement : suivi du confinement des salles de classe et des amphithéâtres, avec un affichage lisible par les enseignants pour déclencher l'aération.
- Bureaux et tertiaire : salles de réunion, open spaces et espaces de coworking, pour ajuster le débit d'air neuf de la CTA à l'occupation réelle.
- Santé et médico-social : salles d'attente, espaces communs et chambres, pour objectiver la qualité de l'air auprès des équipes et des usagers.
- Collectivités et ERP : médiathèques, salles polyvalentes, accueils du public, en complément d'une démarche de surveillance de la qualité de l'air intérieur.

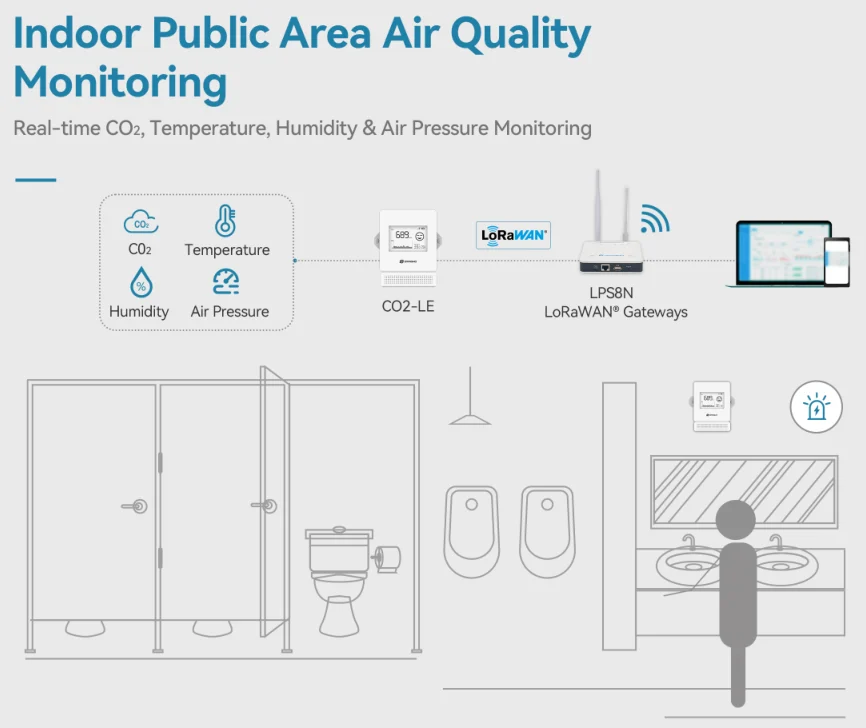

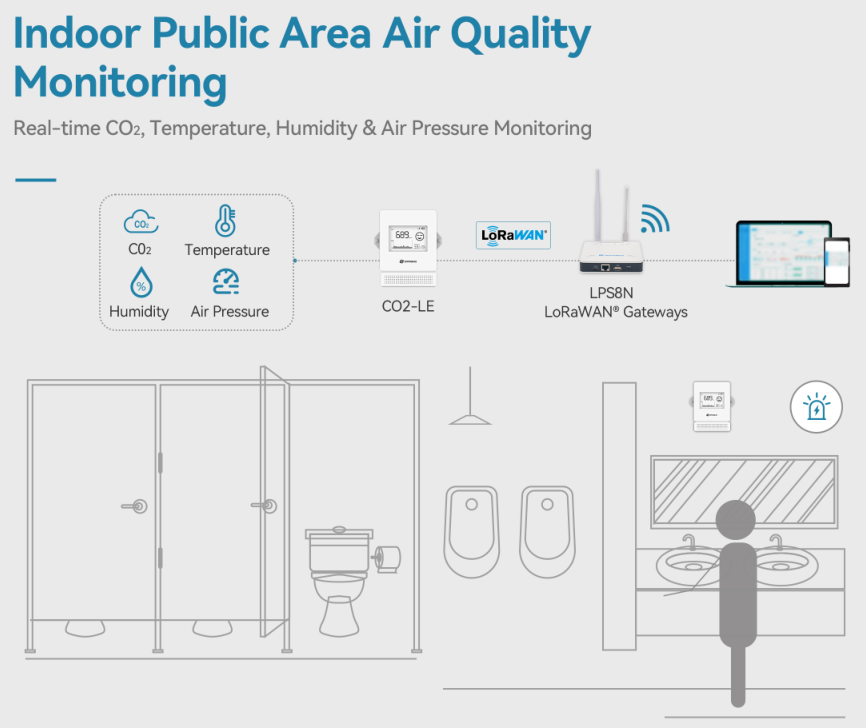

- Locaux sanitaires et espaces publics : Dragino illustre aussi son usage dans les zones de passage pour suivre CO2, température, humidité et pression en continu.
Intégration et compatibilité
Le CO2-LE rejoint le réseau en OTAA (Over The Air Activation) grâce aux clés uniques imprimées sur l'étiquette. Il fonctionne avec toute passerelle LoRaWAN du marché et tout serveur réseau compatible LoRaWAN 1.0.3, par exemple The Things Network, ChirpStack ou Loriot. Dragino publie le décodeur de trame (payload decoder) sur son dépôt GitHub, prêt à coller dans le serveur réseau.
Côté exploitation, les mesures peuvent être poussées en MQTT ou HTTP vers un tableau de bord, un hyperviseur ou la GTB. Pour une intégration BACnet/IP ou Modbus TCP, on passe par une passerelle LoRaWAN disposant de cette conversion ou par un middleware. Les commandes descendantes permettent de modifier à distance l'intervalle d'émission, les seuils d'alarme ou de rapatrier l'historique d'une période donnée.
La configuration locale se fait en Bluetooth depuis un smartphone ou par commandes AT sur liaison série. La fonction d'horodatage s'appuie sur la commande MAC DeviceTimeReq, prise en charge notamment par ChirpStack, TTN v3 et Loriot.
Caractéristiques techniques
| Grandeurs mesurées | CO2, température, humidité relative, pression atmosphérique |
| Principe de mesure CO2 | Infrarouge non dispersif (NDIR), compensation de pression |
| Plage CO2 | 400 à 5 000 ppm (étendue jusqu'à 10 000 ppm) |
| Précision CO2 | ±(50 ppm + 3 % de la lecture), typique |
| Plage de fonctionnement de la cellule CO2 | 0 à 50 °C, 0 à 85 % HR sans condensation |
| Température | -40 à +80 °C, précision ±0,2 °C, résolution 0,1 °C |
| Humidité | 0 à 99,9 % HR, précision ±3 % HR, résolution 0,1 % HR |
| Pression | 300 à 1 100 hPa, précision ±0,3 hPa |
| Affichage | Écran e-Ink 2,7 pouces |
| Radio | LoRaWAN 1.0.3 Classe A, OTAA |
| Bandes disponibles | EU868, US915, AU915, AS923, IN865, KR920, EU433, CN470 (selon version) |
| Puissance d'émission | Jusqu'à +22 dBm |
| Sensibilité de réception | Jusqu'à -139 dBm |
| Configuration | Bluetooth (BLE), commandes AT, commandes descendantes LoRaWAN, mise à jour OTA |
| Alimentation | 2 piles Li-SOCl2 ER18505 de 4 000 mAh (8 000 mAh), 2,5 à 3,6 V |
| Consommation | 6 µA en veille, 125 mA en émission à 20 dBm |
| Autonomie annoncée | Environ 3,5 ans à 10 minutes d'intervalle ; 2 à 8 ans à 20 minutes selon la couverture |
| Température de fonctionnement | -20 à +65 °C |
| Emballage | 160 x 110 x 40 mm, 300 g |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température, Humidité, CO2, Pression atmosphérique
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Confort thermique / CVC
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Mural
- Plage de mesure
- CO2 : 400 à 5 000 ppm ; Température : -40 à +80 °C ; Humidité : 0 à 99,9 % HR ; Pression : 300 à 1 100 hPa
- Précision
- CO2 : ±(50 ppm + 3 %) ; Température : ±0,2 °C ; Humidité : ±3 % HR ; Pression : ±0,3 hPa
- Autonomie
- Environ 3,5 ans (envoi toutes les 10 min)
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- NDIR (CO2)
- Affichage
- Écran e-Ink 2,7 pouces
- Classe LoRaWAN
- Classe A, LoRaWAN 1.0.3
Contenu et accessoires compatibles
Le colis contient le capteur CO2-LE. Pour constituer une installation complète, il s'associe à une passerelle LoRaWAN intérieure ou extérieure selon la taille du site. Pour les pièces sans écran nécessaire, d'autres capteurs de qualité de l'air complètent la gamme, et le catalogue Dragino propose des sondes de température et d'humidité pour les locaux techniques.
Documentation
Questions fréquentes
Quelle autonomie attendre du CO2-LE ?
Dragino annonce environ 3,5 ans avec une mesure envoyée toutes les 10 minutes, et une plage de 2 à 8 ans avec l'intervalle par défaut de 20 minutes, selon la qualité de la liaison radio. Les alarmes CO2 et température réduisent nettement cette durée. Les deux piles ER18505 se remplacent sur site.
Faut-il étalonner le capteur CO2 ?
La cellule NDIR intègre une compensation en pression. Dragino prévoit aussi un étalonnage manuel par bouton : on place l'appareil quelques minutes à l'air extérieur, loin de toute source de combustion et de toute présence humaine, puis on lance la séquence de calibration. Une commande AT équivalente existe pour le faire à distance de l'écran.
Le CO2-LE est-il compatible avec ma GTB ?
Le capteur émet en LoRaWAN Classe A. Il remonte vers n'importe quel serveur réseau LoRaWAN 1.0.3 (TTN, ChirpStack, Loriot, serveur embarqué d'une passerelle) grâce au décodeur publié par Dragino. La GTB récupère ensuite les valeurs par MQTT, API HTTP ou via une passerelle qui les expose en BACnet/IP ou Modbus TCP.
Que se passe-t-il si la passerelle LoRaWAN est hors service ?
La fonction d'historique (datalog) conserve chaque mesure non acquittée avec son horodatage. Au retour du réseau, le capteur renvoie automatiquement les enregistrements manquants, et le serveur peut aussi interroger une période précise par commande descendante.
Quelle différence entre le CO2-LE et le CO2-FE ?
Le CO2-LE transmet en LoRaWAN et suppose une passerelle sur site ; il dispose d'un écran e-Ink de 2,7 pouces. Le CO2-FE mesure les mêmes grandeurs mais transmet en NB-IoT ou LTE-M via une carte SIM, sans passerelle, ce qui convient aux sites dispersés.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour le CO2-LE
Indiquez le nombre de pièces à équiper et votre infrastructure LoRaWAN existante : nous vous répondons sous 24 h ouvrées avec un conseil technique adapté. Les tarifs sont établis selon les quantités et la composition du projet.
Produits similaires
Voir toute la catégorie
Enless TX CO2 T&H AMB 600-053 - Capteur CO2, température et humidité LoRaWAN
- LoRaWAN
- LoRa propriétaire
- Température
Efento BLE CO2 - Capteur CO2, température, humidité et pression Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température
Efento BLE IAQ - Capteur qualité de l'air COV, température et humidité Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température
AKCP AQS - Capteur qualité de l'air CO2, particules, température et humidité
- Aucune (filaire)
- Température
- Humidité
Autres produits Dragino
Toute la gamme Dragino

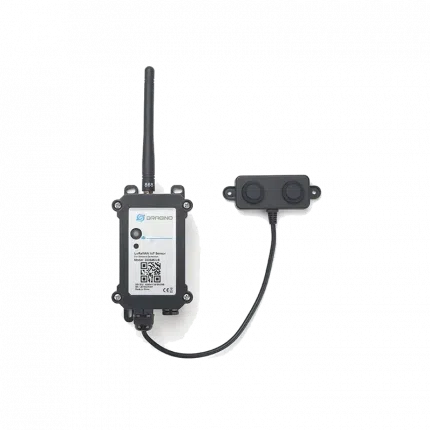

Dragino DDS45 - Capteur de distance à ultrasons LoRaWAN et NB-IoT, 4,5 m
- LoRaWAN
- NB-IoT
- LTE-M
Dragino LWL02 - Détecteur de fuite d'eau LoRaWAN à sondes, sur piles
- LoRaWAN
- Fuite d'eau
- Pile ou batterie intégrée
Dragino LTS5 - Écran tactile IHM 5 pouces LoRaWAN, Wi-Fi et Bluetooth
- LoRaWAN
- LoRa propriétaire
- Bluetooth LE

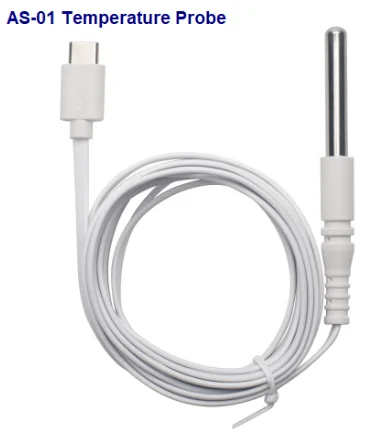

Dragino AS01 et NE117 - Sonde de température externe pour LHT65N et LHT52
