Réf. 600887HWgroup RK-CHM-D - Capteur CO2, température et humidité Modbus RTU à écran
- CO2 400 à 10 000 ppm (±30 ppm ±3 %), température -10 à +50 °C, humidité 10 à 95 % HR
- Écran couleur TFT tactile 2,3 pouces avec indication du niveau de CO2
- Modbus RTU sur RS-485, 1 200 à 57 600 Bd, jusqu’à 254 appareils par ligne
- Alimentation 12 à 30 V DC, 1 entrée et 1 sortie numériques
- Boîtier mural IP30, 103 x 100 x 25 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485, USB |
| Grandeur mesurée | CO2, Humidité, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Qualité de l’air intérieur |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Plage de mesure | CO2 : 400 à 10 000 ppm ; température : -10 à +50 °C ; humidité : 10 à 95 % HR |
| Précision | CO2 : ±30 ppm ±3 % (0 à 2 000 ppm) ; température : ±0,5 °C (20 à 40 °C) ; humidité : ±3 % HR (20 à 80 % HR) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus (Monitoring 140/145/150/155, Energy 240/242/285, Industrial 300/310/315), GTB et automates Modbus RTU |
| Affichage | TFT couleur 2,3 pouces tactile rétroéclairé |
| Connecteur | Bornier 9 points (fils 1 mm² max), USB mini B |
| Configuration | Logiciel USB_SET (Windows), cavaliers J2 à J9 |
| Langue de l'écran | Tchèque ou anglais (à préciser) |
- Aucune (filaire)
- RS-485
- Modbus RTU
- USB
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
Le RK-CHM-D distribué par HWgroup est un capteur CO2, température et humidité Modbus RTU à écran tactile couleur, conçu pour la pose murale dans les pièces occupées. Il mesure la concentration de CO2 de 400 à 10 000 ppm, la température de -10 à +50 °C et l'humidité relative de 10 à 95 % HR, affiche les trois valeurs sur un écran TFT de 2,3 pouces et les transmet à la supervision sur un bus RS-485.
Il s'adresse aux intégrateurs GTB et exploitants qui veulent piloter la ventilation à la demande et rendre la qualité de l'air visible. Son entrée et sa sortie numériques intégrées, ainsi que ses consignes réglables depuis l'écran ou par Modbus, en font aussi un petit terminal d'ambiance pour salles de réunion, classes ou chambres.
Points forts du RK-CHM-D
- CO2 de 400 à 10 000 ppm, précision ±30 ppm ±3 % de la plage entre 0 et 2 000 ppm, mesure toutes les 2 secondes
- Température de -10 à +50 °C (±0,5 °C entre 20 et 40 °C) et humidité de 10 à 95 % HR (±3 % HR entre 20 et 80 % HR), capteur SHT31
- Écran couleur TFT tactile rétroéclairé de 2,3 pouces avec indication du niveau de CO2 en trois couleurs
- Modbus RTU sur RS-485, 1 200 à 57 600 Bd, jusqu'à 254 appareils par ligne
- Calibration automatique du CO2 et durée de vie du module CO2 de 15 ans
- 1 entrée numérique et 1 sortie open-drain 100 mA capable de générer un signal PWM jusqu'à 20 kHz
- Alimentation 12 à 30 V DC, consommation 1 VA (pointe 2,5 VA)
- Boîtier IP30 de 103 x 100 x 25 mm, pose murale ou sur boîte d'encastrement à entraxe 60 mm
Applications en bâtiment et sur site technique
- Bureaux et salles de réunion : déclenchement de la ventilation selon le taux de CO2 réel plutôt que sur horaire.
- Enseignement : affichage en classe du niveau de CO2 pour inciter à aérer, avec écran verrouillable pour les élèves.
- Hôtellerie et résidences : terminal d'ambiance sans menu accessible, consignes gérées depuis la GTB.
- Santé et collectivités : suivi du confinement des salles d'attente et espaces recevant du public.
Intégration et compatibilité
Le RK-CHM-D fonctionne toujours en esclave Modbus RTU (8 bits, sans parité, 1 bit de stop) et accepte les fonctions 03, 04, 06 et 16. Les mesures sont lues dans les registres de maintien : température en 40001 et humidité en 40002 (entiers signés à diviser par 10), CO2 en ppm en 40006. Les consignes, les modes de fonctionnement, l'entrée et la sortie numériques sont accessibles dans la même zone de registres, ce qui permet à la GTB d'écrire une consigne ou d'afficher un symbole d'état sur l'écran.
HWgroup liste cette sonde parmi les équipements compatibles avec ses centrales Perseus (Monitoring 140, 145, 150 et 155, Energy 240, 242 et 285, Industrial 300, 310 et 315), qui reprennent ses valeurs sur leur port Modbus RTU et peuvent ensuite les exposer en SNMP, BACnet/IP ou Modbus TCP. Voir nos boîtiers de supervision IP et nos passerelles Modbus pour remonter les mesures vers un réseau IP.
- Configuration et mise à jour du firmware par port USB mini B avec le logiciel gratuit USB_SET sous Windows
- Mode configuration par cavalier J6 : adresse dédiée 255 à 19 200 Bd
- Terminaison 120 Ohm activable par cavalier J4, polarisation de ligne par J2 et J3
- Écran disponible en version tchèque ou anglaise : précisez la langue à la demande de devis
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 600887 (HTemp CO2 485-RTU RK-CHM-D) |
| Grandeurs mesurées | CO2, température, humidité relative |
| Plage CO2 | 400 à 10 000 ppm |
| Précision CO2 | ±30 ppm ±3 % de la plage (plage 0 à 2 000 ppm) |
| Intervalle de mesure CO2 | 2 s |
| Module CO2 | Sensirion SCD30, durée de vie 15 ans, calibration automatique |
| Précision température | ±0,5 °C (20 à 40 °C), ±1 °C (0 à 50 °C) |
| Précision humidité | ±3 % HR (20 à 80 % HR, à 25 °C) |
| Résolution | 1 ppm, 0,1 °C, 0,1 % HR |
| Capteur température et humidité | SHT31, recalibrage humidité conseillé tous les 2 ans |
| Affichage | TFT couleur 2,3 pouces, tactile, rétroéclairé |
| Communication | RS-485, Modbus RTU esclave, 1 200 à 57 600 Bd |
| Nombre d'appareils par ligne | Jusqu'à 254 |
| Entrée numérique | 1 entrée universelle (active ou passive) |
| Sortie numérique | 1 sortie open-drain, 100 mA max, PWM jusqu'à 20 kHz |
| Alimentation | 12 à 30 V DC |
| Consommation | 1 VA, pointe 2,5 VA (moins de 200 ms) |
| Conditions de fonctionnement | -10 à +50 °C, 10 à 95 % HR sans condensation |
| Stockage recommandé | 10 à 50 °C, 20 à 60 % HR |
| Indice de protection | IP30 (EN 60529) |
| Raccordement | Bornier 9 points, fils 1 mm² max, USB mini B |
| Dimensions | 103 x 100 x 25 mm (H x L x P) |
| Montage | Mural ou sur boîte d'encastrement entraxe 60 mm |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU, USB
- Grandeur mesurée
- Température, Humidité, CO2
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Plage de mesure
- CO2 : 400 à 10 000 ppm ; température : -10 à +50 °C ; humidité : 10 à 95 % HR
- Précision
- CO2 : ±30 ppm ±3 % (0 à 2 000 ppm) ; température : ±0,5 °C (20 à 40 °C) ; humidité : ±3 % HR (20 à 80 % HR)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus (Monitoring 140/145/150/155, Energy 240/242/285, Industrial 300/310/315), GTB et automates Modbus RTU
- Affichage
- TFT couleur 2,3 pouces tactile rétroéclairé
- Connecteur
- Bornier 9 points (fils 1 mm² max), USB mini B
- Configuration
- Logiciel USB_SET (Windows), cavaliers J2 à J9
- Langue de l'écran
- Tchèque ou anglais (à préciser)
Contenu et accessoires compatibles
Le capteur s'alimente en 12 à 30 V DC, par exemple depuis une alimentation 24 V de tableau ou depuis le bornier d'une centrale de supervision. Pour d'autres points de mesure, consultez nos capteurs qualité de l'air et CO2 et la gamme HWgroup.
Documentation
Questions fréquentes
Le RK-CHM-D fonctionne-t-il sans centrale HWgroup ?
Oui. C'est un esclave Modbus RTU standard sur RS-485. Une GTB, un automate ou une passerelle lit la température au registre 40001 et l'humidité au registre 40002 (valeurs à diviser par 10), et la concentration de CO2 en ppm au registre 40006. HWgroup le référence aussi comme sonde compatible avec ses centrales Perseus.
Faut-il recalibrer la mesure de CO2 ?
En mode de calibration automatique (AC), le constructeur indique qu'aucune calibration n'est nécessaire, à condition que la pièce soit régulièrement ventilée pour que la sonde voie périodiquement un air à environ 400 ppm. La durée de vie annoncée du module CO2 est de 15 ans. Pour l'humidité, un recalibrage est conseillé tous les 2 ans.
Pourquoi la température lue est-elle décalée juste après la mise sous tension ?
Le module CO2 dégage un peu de chaleur à l'intérieur du boîtier. Un décalage de -2,0 °C est donc préréglé en usine et la mesure se stabilise après au moins 2 heures de fonctionnement. Le constructeur conseille aussi de régler un rétroéclairage faible en veille pour limiter cet échauffement.
Combien de sondes peut-on raccorder sur un même bus ?
Jusqu'à 254 appareils par ligne RS-485 selon le constructeur (impédance d'entrée d'au moins 96 kOhm). Chaque sonde reçoit une adresse Modbus distincte, la vitesse se règle entre 1 200 et 57 600 Bd, et la résistance de terminaison de 120 Ohm s'active par cavalier sur le dernier appareil.
L'écran tactile peut-il être verrouillé pour les occupants ?
Oui. Le RK-CHM-D peut être configuré sans menu accessible, ce qui convient aux hôtels, écoles et espaces recevant du public. Les consignes et modes restent alors pilotables par la supervision via les registres Modbus.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le RK-CHM-D
Indiquez le nombre de pièces à équiper, la langue d'écran souhaitée et la GTB ou la centrale visée : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le câblage du bus. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie

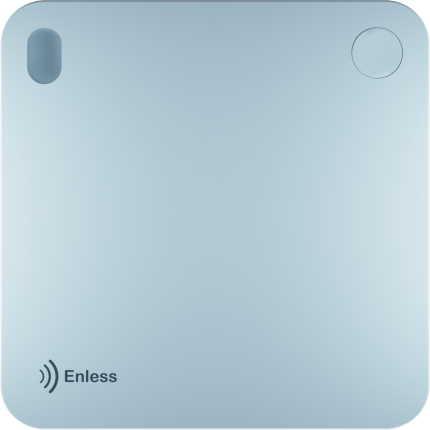

Enless TX CO2 T&H AMB 600-053 - Capteur CO2, température et humidité LoRaWAN
