Dragino PS-F - Capteur de pression inox 316L alimentaire LoRaWAN et NB-IoT
- Transmetteur de pression inox 316L de qualité alimentaire, anti-colmatage, pour fluides visqueux
- Gamme de -100 kPa à 100 MPa, surcharge 200 % PE, transmetteur IP65
- 5 raccords : M20x1,5, G1/2, G1/4, NPT1/4 et PT1/4
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 mAh jusqu’à 5 ans annoncés, 19 000 mAh, solaire ou batterie rechargeable
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Pression |
| Usage | Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP65 / IP66 |
| Type de montage | Sur canalisation |
| Entrées et sorties | Entrée analogique 4-20 mA |
| Plage de mesure | -100 kPa à 100 MPa selon calibre |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | 5 raccords inox 316L (M20x1,5, G1/2, G1/4, NPT1/4, PT1/4), LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1 |
| Type de pression | Relative, absolue ou scellée |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
| Raccord | 316L M20x1,5, 316L G1/2, 316L G1/4, 316L NPT1/4, 316L PT1/4 |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités

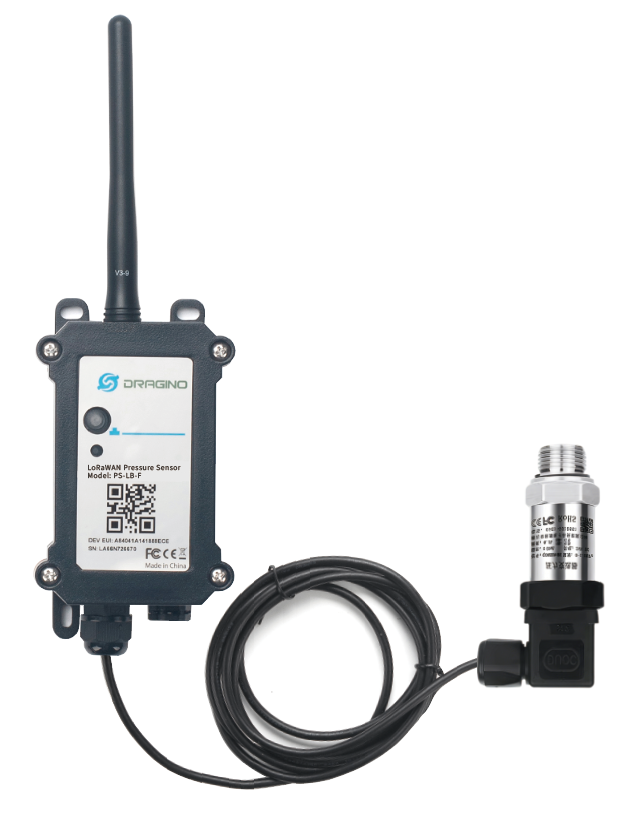

Le Dragino PS-F est un capteur de pression inox LoRaWAN conçu pour les fluides visqueux et les cuves alimentaires : son transmetteur à membrane en inox 316L de qualité alimentaire résiste au colmatage, à la pression et à l'usure. Le boîtier radio lit le signal 4-20 mA du transmetteur et envoie la pression sans fil, en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1.
Il s'adresse aux industriels de l'agroalimentaire, aux exploitants de cuves de stockage et aux intégrateurs qui doivent suivre une pression ou un niveau sur un produit épais : lait, huile, peinture, pâte ou ciment. Plus besoin de câbler le transmetteur jusqu'à l'automate, et la mesure reste disponible à distance pour la supervision.
Points forts du PS-F
- Membrane inox 316L de qualité alimentaire, anti-colmatage, résistante à la pression et à l'usure
- Gamme de -100 kPa à 100 MPa en pression relative, absolue ou scellée
- Surcharge admissible 200 % PE, dérive de zéro et de sensibilité +0,03 % PE/°C
- Transmetteur IP65, température ambiante de -40 à +85 °C, compensation de 10 à 70 °C
- Signal 4-20 mA lu par le boîtier avec une précision de 0,02 mA
- 5 raccords filetés : M20x1,5, G1/2, G1/4, NPT1/4, PT1/4
- Pile Li-SOCl2 8 500 mAh jusqu'à 5 ans annoncés en LoRaWAN, 19 000 mAh, solaire ou Li-ion 1 000 mAh
Applications en bâtiment et sur site technique
- Agroalimentaire : suivi des cuves de stockage de lait ou d'huile et des circuits de produits.
- Industrie chimique et peintures : pression des réservoirs de pigments, de gels ou de peintures.
- Papeteries et matériaux : cuves de pâte à papier ou de ciment, pompes à béton.
- Maintenance : détection d'un colmatage ou d'une chute de pression sur une ligne de transfert.
Intégration et compatibilité
Les versions LoRaWAN (PS-LB, LB2, LS) fonctionnent en LoRaWAN 1.0.3 classe A, en OTAA avec des clés préchargées, et se déclarent sur The Things Stack, ChirpStack ou tout serveur réseau standard. Dragino fournit le décodeur de trames sur GitHub ; le courant mesuré est converti en pression dans le capteur ou dans le décodeur.
Les versions cellulaires transmettent sans passerelle : NB-IoT (NB, NB2, NS), LTE-M et NB-IoT (CB, CB2, CS) ou LTE Cat 1 (KS, KN, module EG800). Elles publient en MQTT, MQTTs, TCP ou UDP, et en CoAP sur les versions NB-IoT et LTE-M. Les références 1T intègrent une SIM 1NCE préconfigurée pour la plateforme ThingsEye. Côté GTB, la pression arrive par MQTT ou via une passerelle de protocoles vers BACnet ou Modbus.
Voir aussi nos capteurs de pression, nos capteurs de niveau et la gamme Dragino.
Versions disponibles
Le code Fxx fixe le raccord, le bloc central le réseau et l'énergie (GE sans SIM, 1T avec SIM 1NCE 10 ans et 500 Mo).
| Référence | Différence | Usage conseillé |
|---|---|---|
| F20, FG2, FG4, FN4, FP4 | Raccord 316L M20x1,5, G1/2, G1/4, NPT1/4 ou PT1/4 | Reprendre le filetage du piquage existant |
| PS-LB, PS-LB2, PS-LS | LoRaWAN, pile 8 500 ou 19 000 mAh, ou solaire | Site équipé d'une passerelle |
| PS-NB, NB2, NS | NB-IoT, pile ou solaire | Cuve isolée couverte en NB-IoT |
| PS-CB, CB2, CS | LTE-M et NB-IoT, pile ou solaire | Couverture variable selon les sites |
| PS-KS, PS-KN | LTE Cat 1, solaire ou Li-ion 1 000 mAh | Zone sans NB-IoT ni LTE-M |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Grandeur mesurée | Pression de liquides visqueux, de gaz ou d'eau |
| Matériau | Inox 316L de qualité alimentaire, anti-colmatage |
| Gamme | -100 kPa à 100 MPa selon calibre |
| Type de pression | Relative, absolue ou scellée |
| Surcharge | 200 % PE |
| Dérives | Zéro +0,03 % PE/°C, sensibilité +0,03 % PE/°C |
| Transmetteur | Sortie 4-20 mA, IP65, -40 à +85 °C, compensation 10 à 70 °C |
| Raccords | M20x1,5, G1/2, G1/4, NPT1/4, PT1/4 |
| Entrée du boîtier | 0 à 20 mA, précision 0,02 mA |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | NB-IoT, LTE-M (BG95), LTE Cat 1 (EG800) ; emplacement nano-SIM |
| Boîtier radio | IP66 (versions cellulaires), électronique -40 à +85 °C |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh (KN) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Pression
- Usage
- Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP65 / IP66
- Type de montage
- Sur canalisation
- Entrées et sorties
- Entrée analogique 4-20 mA
- Plage de mesure
- -100 kPa à 100 MPa selon calibre
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- 5 raccords inox 316L (M20x1,5, G1/2, G1/4, NPT1/4, PT1/4), LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1
- Type de pression
- Relative, absolue ou scellée
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
- Raccord
- 316L M20x1,5, 316L G1/2, 316L G1/4, 316L NPT1/4, 316L PT1/4
Contenu et accessoires compatibles
Le capteur est livré avec son transmetteur à raccord inox 316L et une antenne externe. Prévoyez une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Pour quels fluides le PS-F est-il prévu ?
Dragino destine la version à raccord alimentaire aux fluides visqueux ou chargés : produits alimentaires et boissons, gels, pigments et peintures, pâte à papier, ciment, béton ou fluides chargés de particules. Sa membrane en inox 316L est conçue contre le colmatage.
Quelle plage de pression choisir ?
La gamme de transmetteurs à raccord alimentaire couvre de -100 kPa à 100 MPa, en pression relative, absolue ou scellée. Le calibre se précise lors de la demande de devis, en fonction de la pression maximale de votre installation ; la surcharge admissible est de 200 % de la pleine échelle.
Quel raccord commander ?
Cinq raccords inox 316L sont proposés : M20x1,5 (F20), G1/2 (FG2), G1/4 (FG4), NPT1/4 (FN4) et PT1/4 (FP4). Reprenez le filetage du piquage existant sur la cuve ou la conduite.
Quelle différence avec le PS-T ?
Le PS-T utilise un transmetteur à raccord fileté standard pour l'air, le gaz ou l'eau propre. Le PS-F reprend le même boîtier radio avec un transmetteur en inox 316L de qualité alimentaire, anti-colmatage, pour les fluides visqueux et les cuves de l'industrie agroalimentaire.
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour le PS-F
Indiquez le fluide, la pression maximale, le raccord et le réseau disponible : nous vous répondons sous 24 h ouvrées avec le calibre conseillé. Les tarifs sont établis selon les quantités.
