Réf. AirFlow-LNDragino AirFlow-LN - Capteur de vitesse d'air en gaine CVC LoRaWAN
- Capteur de vitesse d'air de gaine LoRaWAN 1.0.3 classe A, anémomètre thermique
- Plages 0 à 5, 0 à 10 ou 0 à 30 m/s au choix à la commande
- Alimentation 12 V DC fournie, carte de charge 7 à 60 V DC, batterie de secours 1 000 mAh
- Émission toutes les 20 minutes par défaut, alertes sur variation et datalog
- Électronique -40 à +85 °C, configuration Bluetooth 5.1 et OTA
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | Chaîne du froid, Confort thermique / CVC, GTB / intégration BMS, Qualité de l'air intérieur |
| Alimentation | Pile ou batterie intégrée, Très basse tension DC (5 à 60 V) |
| Type de montage | Sur canalisation |
| Plage de mesure | Vitesse d'air : 0 à 5 m/s, 0 à 10 m/s ou 0 à 30 m/s |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Principe de mesure | Anémomètre thermique, émetteur 4-20 mA |
| Batterie de secours | 1 000 mAh rechargeable |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino AirFlow-LN est un capteur de vitesse d'air en gaine LoRaWAN conçu pour le suivi à distance des réseaux de ventilation, de climatisation et de froid. Il associe un émetteur à anémomètre thermique (thermal anemometer) à sortie 4-20 mA et un nœud radio LoRaWAN qui transmet la mesure au serveur de supervision.
Intégrateurs GTB, exploitants CVC et services techniques l'utilisent pour vérifier les débits de soufflage et de reprise, détecter un filtre colmaté ou un ventilateur défaillant et documenter le fonctionnement des installations sans câblage de bus. Trois plages de mesure, de 0 à 5, 0 à 10 ou 0 à 30 m/s, permettent d'adapter la sensibilité à chaque point de mesure.
Points forts de l'AirFlow-LN
- Mesure de vitesse d'air par anémomètre thermique, sonde à insérer dans la gaine
- Trois plages au choix à la commande : 0 à 5 m/s, 0 à 10 m/s ou 0 à 30 m/s
- Plage modifiable sur site par micro-interrupteurs, sans changer de matériel
- LoRaWAN 1.0.3 classe A, émission toutes les 20 minutes par défaut, intervalle réglable
- Alimentation par adaptateur 12 V DC fourni, carte de charge 7 à 60 V DC et batterie de secours 1 000 mAh
- Alertes sur variation (report on change) et mémorisation des mesures en cas de perte réseau (datalog)
- Configuration Bluetooth 5.1 et mise à jour du firmware par radio (OTA)
- Électronique de -40 à +85 °C, compatible locaux techniques et toitures
Applications en bâtiment et sur site technique
- Tertiaire : contrôle des gaines de soufflage et de reprise d'une CTA, suivi de la perte de charge liée à l'encrassement des filtres.
- Santé et laboratoires : surveillance de la ventilation des salles propres et des locaux sensibles.
- Commerce et logistique : vitesse d'air des vitrines réfrigérées et des chambres froides, détection des zones mortes.
- Enseignement et collectivités : vérification du fonctionnement réel des ventilations dans le cadre du suivi de la qualité de l'air.
- Industrie : gaines principales, sorties de ventilateurs et extraction de procédés sur la plage 0 à 30 m/s.
Intégration et compatibilité
L'AirFlow-LN est préchargé avec des clés OTAA uniques et rejoint tout serveur réseau LoRaWAN standard dès son activation. Il repose sur le firmware du convertisseur PS-LB-NA : la trame contient la valeur 4-20 mA de l'émetteur, convertie en m/s par le décodeur AirFlow-LN publié par Dragino. Le modèle de sonde (codes 0301 à 0303) indique au décodeur la plage utilisée.
L'intervalle d'émission, les seuils d'alerte et la journalisation se règlent par commande AT, par Bluetooth ou par trame descendante. Côté GTB, la valeur est reprise depuis le serveur réseau ou la plateforme IoT. Associez-le à une de nos passerelles LoRaWAN, complétez avec des capteurs de qualité de l'air ou parcourez les contrôleurs CVC et la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| AirFlow-LN, plage 0 à 5 m/s | Pleine échelle 5 m/s, meilleure résolution aux faibles vitesses | Vitrines réfrigérées, chambres froides, bouches terminales, salles propres |
| AirFlow-LN, plage 0 à 10 m/s | Pleine échelle 10 m/s | Gaines de soufflage et de reprise, contrôle de CTA et de filtres |
| AirFlow-LN, plage 0 à 30 m/s | Pleine échelle 30 m/s | Gaines principales, sorties de ventilateurs, ventilation industrielle |
La bande LoRaWAN (EU868 pour la France) et la plage sont à préciser lors de la demande.
Caractéristiques techniques
| Référence | AirFlow-LN (bande et plage à préciser) |
|---|---|
| Principe de mesure | Anémomètre thermique, émetteur de gaine 4-20 mA intégré |
| Plages de mesure | 0 à 5 m/s, 0 à 10 m/s ou 0 à 30 m/s |
| Changement de plage | Micro-interrupteurs internes, déclaration de la plage dans le décodeur |
| Alimentation | Adaptateur 12 V DC fourni, carte de charge 7 à 60 V DC |
| Batterie de secours | 1 000 mAh rechargeable |
| Microcontrôleur | ARM 48 MHz, 256 Ko de flash, 64 Ko de RAM |
| Consommation | 5 µA en veille, 125 mA en émission à 20 dBm |
| Température de fonctionnement | -40 à +85 °C (électronique) |
| Radio | LoRaWAN 1.0.3 classe A, 862 à 1 020 MHz, +22 dBm max, sensibilité -139 dBm |
| Bandes | EU868, US915, AU915, AS923, KR920, IN865, EU433, CN470 |
| Émission par défaut | Toutes les 20 minutes |
| Configuration | Bluetooth 5.1, commandes AT, downlink LoRaWAN, OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Confort thermique / CVC, Chaîne du froid
- Alimentation
- Pile ou batterie intégrée, Très basse tension DC (5 à 60 V)
- Type de montage
- Sur canalisation
- Plage de mesure
- Vitesse d'air : 0 à 5 m/s, 0 à 10 m/s ou 0 à 30 m/s
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Principe de mesure
- Anémomètre thermique, émetteur 4-20 mA
- Batterie de secours
- 1 000 mAh rechargeable
Contenu et accessoires compatibles

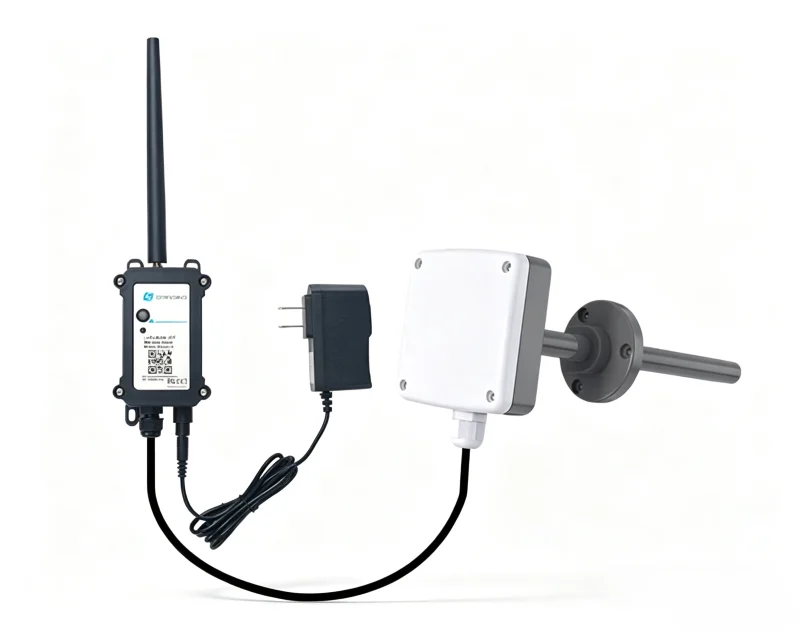

Le capteur est livré avec son nœud LoRaWAN, l'émetteur de vitesse d'air de gaine et l'adaptateur 12 V DC. Une passerelle LoRaWAN est nécessaire si le bâtiment n'est pas encore couvert.
Documentation
Questions fréquentes
Quelle plage de mesure choisir ?
Dragino propose trois plages à la commande. La plage 0 à 5 m/s vise les faibles vitesses : vitrines réfrigérées, zones mortes de chambres froides, bouches terminales et salles propres. La plage 0 à 10 m/s couvre les gaines de soufflage et de reprise courantes ainsi que le contrôle d'une CTA. La plage 0 à 30 m/s s'adresse aux gaines principales, aux sorties de ventilateurs et à la ventilation industrielle.
Peut-on changer la plage après l'installation ?
Oui. L'émetteur de vitesse d'air intègre des micro-interrupteurs accessibles en retirant les 4 vis du boîtier de gaine. Après modification, il faut déclarer la même plage dans le décodeur du serveur (paramètre de modèle de sonde), car la conversion du signal 4-20 mA en m/s se fait côté serveur.
Comment le capteur est-il alimenté ?
L'AirFlow-LN fonctionne sur secteur via l'adaptateur 12 V DC fourni et une carte de charge qui accepte de 7 à 60 V DC. Une batterie rechargeable de 1 000 mAh assure la continuité en cas de coupure. Ce n'est pas un capteur autonome sur pile.
Comment intégrer les mesures à la GTB ?
Le capteur émet en LoRaWAN classe A toutes les 20 minutes par défaut. Le serveur réseau décode la trame avec le décodeur dédié AirFlow-LN, puis la valeur de vitesse d'air est reprise par la GTB ou la plateforme IoT. Des seuils de variation (mode report on change) déclenchent un envoi immédiat en cas d'écart.
Quelle différence avec un Dragino PS-LB-NA ?
L'AirFlow-LN utilise le même firmware que le convertisseur analogique PS-LB-NA, mais son entrée 4-20 mA est déjà câblée sur un émetteur de vitesse d'air à anémomètre thermique. Le PS-LB-NA reste le bon choix pour raccorder un capteur 4-20 mA ou 0-30 V existant (pression, niveau, débit).
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour l'AirFlow-LN
Précisez le nombre de points de mesure, les sections de gaine et la plage visée : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Dragino PS-T - Capteur de pression à raccord fileté LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M

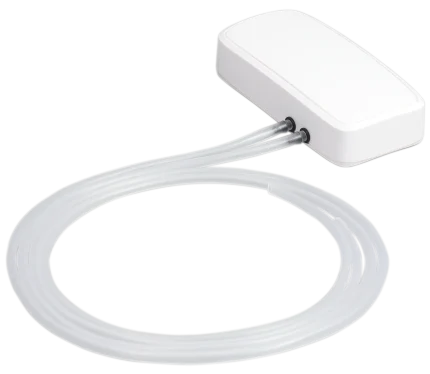

Efento BLE DP - Capteur de pression différentielle ±500 Pa Bluetooth
