Dragino WSC2 - Station météo modulaire LoRaWAN, NB-IoT et LTE-M
- Unité centrale de station météo : LoRaWAN 1.0.3 classe A, NB-IoT ou LTE-M selon la version
- Lit les capteurs météo RS485 Dragino (vent, pluie, rayonnement, PM2.5/PM10, T/H/P) et des capteurs RS485 tiers
- Alimentation externe 12 V (solaire via régulateur MPPT) et batterie de secours Li-ion 1 000 mAh
- Boîtier étanche IP65, fixation murale, fonctionnement de -20 à +60 °C
- Configuration Bluetooth 5.1 et mise à jour du firmware sans fil (OTA)
| Connectivité radio | Bluetooth LE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Bruit, CO2, Humidité, Luminosité, Météo (vent, pluie), Particules PM2.5 / PM10, Pression atmosphérique, Température |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Solaire, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Dragino WSS-08, WSS-09, WSS-21 à WSS-27 |
| Variante | LoRaWAN, NB-IoT ou LTE-M et NB-IoT, avec ou sans carte SIM 1NCE |
| Connecteur | Câbles étanches vers capteurs RS485, extension 1 vers 4 DR-F6C-4M |
| Batterie de secours | Li-ion rechargeable 1 000 mAh |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- Bluetooth LE
- RS-485
- Modbus RTU
- MQTT
- LwM2M / CoAP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

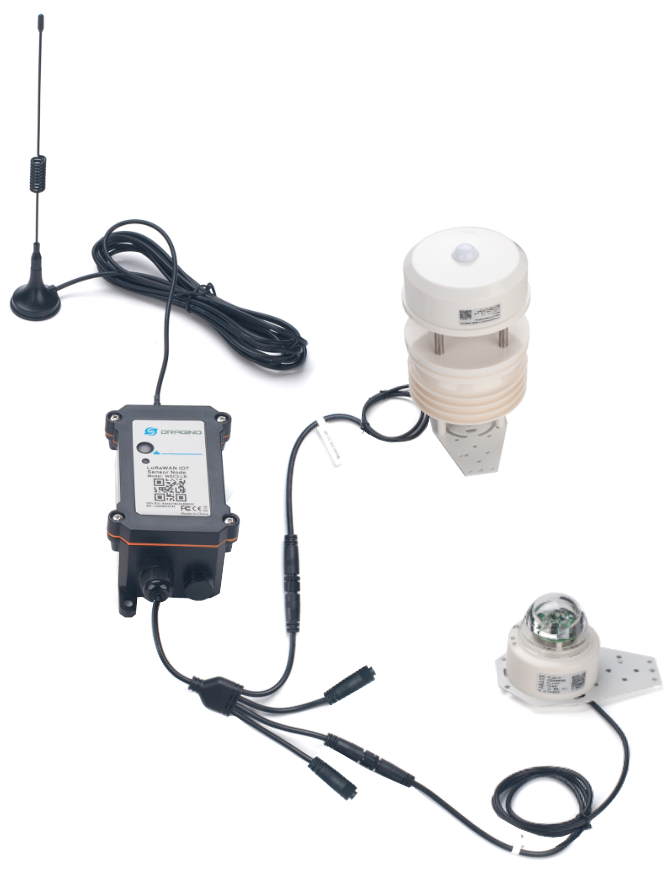

La station météo LoRaWAN Dragino WSC2 est l'unité centrale (transmetteur) qui collecte les mesures de plusieurs capteurs météorologiques RS485 et les remonte vers votre plateforme IoT en LoRaWAN, en NB-IoT ou en LTE-M selon la version. Vent, pluie, rayonnement solaire, poussières, température, humidité et pression sont réunis sur un seul point de collecte.
Elle s'adresse aux exploitants de bâtiments, de campus et de sites techniques qui veulent disposer de données météo locales fiables : pilotage du chauffage et de la ventilation selon les conditions extérieures, alerte vent fort pour les toitures et équipements exposés, suivi de pluviométrie pour les espaces verts. L'architecture modulaire permet de n'acheter que les capteurs utiles.
Points forts du WSC2
- Trois réseaux au choix : LoRaWAN 1.0.3 classe A (WSC2-L), NB-IoT (WSC2-N) ou LTE-M et NB-IoT (WSC2-C)
- Compatible avec les capteurs Dragino WSS-08, WSS-09 et WSS-21 à WSS-27 ainsi qu'avec des capteurs RS485 tiers

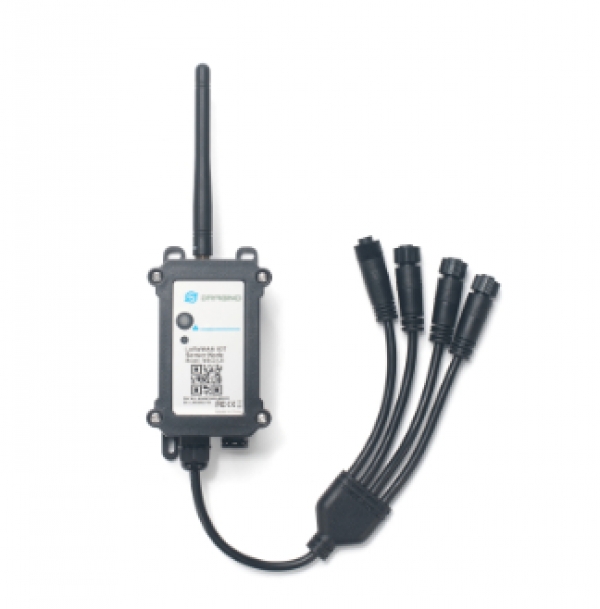

- Jusqu'à 3 capteurs en direct, davantage avec le câble répartiteur 1 vers 4 DR-F6C-4M
- Alimentation et recharge 12 V, batterie Li-ion de secours de 1 000 mAh
- Consommation du transmetteur seul : 4 mA au repos, 40 mA maximum en émission
- Boîtier étanche IP65, plage de fonctionnement de -20 à +60 °C
- Configuration par Bluetooth 5.1, commandes AT ou liaison descendante, firmware mis à jour sans fil (OTA)
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : station en toiture pour alimenter la régulation CVC (loi d'eau, free cooling) et les tableaux de bord énergie.
- Enseignement et campus : mesure de la qualité de l'air extérieur (PM2.5, PM10, CO2) et des conditions météo sur un site étendu.
- Logistique et industrie : alerte vent fort pour la sécurité des quais, des grues et des équipements en toiture.
- Espaces verts et toitures végétalisées : cumul de pluie et rayonnement pour optimiser l'arrosage.
- Sites techniques isolés : version NB-IoT ou LTE-M lorsque aucune couverture LoRaWAN n'est disponible.
Intégration et compatibilité
La version WSC2-L fonctionne avec toute passerelle LoRaWAN standard et les serveurs réseau usuels (The Things Network, ChirpStack, Actility, Loriot...). Chaque transmetteur est livré avec ses clés OTAA et un décodeur de trames est mis à disposition par le constructeur. Retrouvez nos passerelles LoRaWAN pour couvrir le site.
Les versions WSC2-N et WSC2-C envoient leurs données directement sur le réseau d'un opérateur en MQTT, MQTTs, TCP, UDP ou CoAP. La version 1T est livrée avec une carte SIM 1NCE préinstallée et préconfigurée vers la plateforme ThingsEye. Côté GTB, les mesures peuvent être reprises en Modbus ou BACnet via le serveur IoT ou un middleware qui consomme le flux MQTT.
Pour compléter l'instrumentation extérieure, consultez notre gamme de capteurs météo et sol et l'ensemble des produits Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| WSC2-L | LoRaWAN 1.0.3 classe A | Site couvert par une passerelle LoRaWAN privée ou un réseau public |
| WSC2-N-GE | NB-IoT, sans carte SIM | Site isolé, contrat opérateur NB-IoT existant |
| WSC2-N-1T | NB-IoT, SIM 1NCE incluse (10 ans, 500 Mo) | Déploiement rapide sans gestion d'abonnement |
| WSC2-C-GE | LTE-M (CAT-M1) et NB-IoT, sans carte SIM | Zones où seul le LTE-M est disponible, SIM opérateur au choix |
| WSC2-C-1T | LTE-M et NB-IoT, SIM 1NCE incluse (10 ans, 500 Mo) | Parc multi-sites avec connectivité clé en main |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Transmetteur (unité centrale) de station météo |
| Réseau | LoRaWAN 1.0.3 classe A (EU868 et autres bandes) ou NB-IoT / LTE-M selon la version |
| Bandes cellulaires | NB-IoT : B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B28, B66, B70, B85 ; LTE-M (CAT-M1) : B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B27, B28, B66, B85 |
| Interface capteurs | RS485 (Modbus), capteurs Dragino WSS et capteurs tiers |
| Capteurs compatibles | WSS-08 (pluviomètre optique), WSS-09 (9 en 1), WSS-21 (pluviomètre), WSS-22 (vent), WSS-23 (CO2, PM2.5, PM10), WSS-24 (pluie et neige), WSS-25 (T, HR, luminosité, pression), WSS-26 (rayonnement global), WSS-27 (PAR) |
| Alimentation | Entrée et recharge 12 V (solaire via régulateur MPPT conseillé) |
| Batterie de secours | Li-ion rechargeable 1 000 mAh |
| Consommation | Repos 4 mA, émission 40 mA max (transmetteur seul), 18 mA sous 12 V |
| Intervalle d'envoi par défaut | 20 min (LoRaWAN), 2 h (NB-IoT, LTE-M), réglable |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Configuration | Bluetooth 5.1, commandes AT, liaison descendante, mise à jour OTA |
| Indice de protection | IP65 (boîtier étanche) |
| Température de fonctionnement | -20 à +60 °C |
| Montage | Fixation murale |
| Carte SIM | Emplacement nano SIM (versions N et C) |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, Bluetooth LE
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Température, Humidité, CO2, Particules PM2.5 / PM10, Pression atmosphérique, Luminosité, Bruit, Météo (vent, pluie)
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Très basse tension DC (5 à 60 V), Solaire
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Dragino WSS-08, WSS-09, WSS-21 à WSS-27
- Variante
- LoRaWAN, NB-IoT ou LTE-M et NB-IoT, avec ou sans carte SIM 1NCE
- Connecteur
- Câbles étanches vers capteurs RS485, extension 1 vers 4 DR-F6C-4M
- Batterie de secours
- Li-ion rechargeable 1 000 mAh
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Le WSC2 est livré seul, sans capteurs. Accessoires et capteurs compatibles : WSS-09 (vent ultrasonique, direction, température, humidité, pression, luminosité, PM2.5, PM10, bruit), WSS-21 et WSS-08 (pluviomètres), WSS-22 (vent), WSS-23 (CO2 et particules), WSS-24 (détection pluie et neige), WSS-25, WSS-26, WSS-27 et le câble répartiteur DR-F6C-4M. Prévoir une alimentation 12 V, idéalement un kit solaire avec régulateur MPPT.
Documentation
Questions fréquentes
Le WSC2 est-il livré avec des capteurs météo ?
Non. Le WSC2 est le transmetteur seul. Les capteurs WSS-08, WSS-09 et WSS-21 à WSS-27 sont commandés séparément selon les grandeurs à mesurer. Au-delà de trois capteurs, le constructeur prévoit le câble répartiteur 1 vers 4 DR-F6C-4M.
Faut-il une alimentation externe ?
Oui dès que des capteurs sont raccordés : ils sont alimentés uniquement par la source externe 12 V, en général un panneau solaire avec régulateur MPPT et batterie. La batterie interne de 1 000 mAh maintient seulement le transmetteur en cas de coupure, les valeurs des capteurs devenant alors invalides.
Quelle différence entre WSC2-L, WSC2-N et WSC2-C ?
Le WSC2-L émet en LoRaWAN et nécessite une passerelle et un serveur réseau. Le WSC2-N émet en NB-IoT et le WSC2-C en LTE-M (CAT-M1) ou NB-IoT, directement sur le réseau d'un opérateur, sans passerelle. Les suffixes GE (sans SIM) et 1T (SIM 1NCE 10 ans, 500 Mo) concernent les versions cellulaires.
Peut-on brancher un capteur RS485 d'une autre marque ?
Oui. Le WSC2 accepte des capteurs RS485 tiers en Modbus, en plus des capteurs Dragino. La lecture se paramètre par commandes AT ou par liaison descendante.
À quelle fréquence les mesures sont-elles envoyées ?
Par défaut toutes les 20 minutes en LoRaWAN et toutes les 2 heures sur les versions NB-IoT et LTE-M. L'intervalle se modifie par commande AT ou à distance.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le WSC2
Indiquez-nous le réseau visé, les grandeurs à mesurer et le nombre de sites : nous vous répondons sous 24 h ouvrées avec une configuration de capteurs adaptée. Les tarifs sont établis selon les quantités et les options retenues.
Produits similaires
Voir toute la catégorie

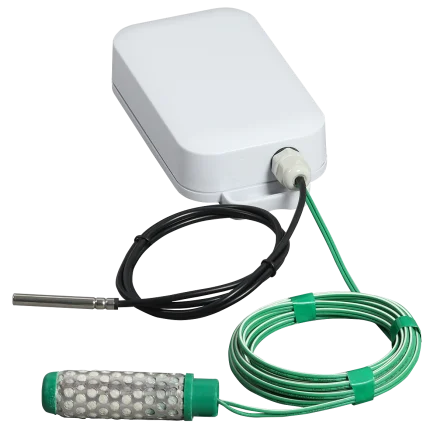

Efento BLE Sol - Capteur d'humidité du sol et température IP67 Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température

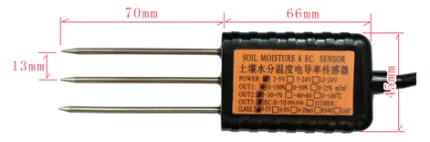

Dragino DR-SE-6P - Sonde de sol RS-485 humidité, température et conductivité
- Aucune (filaire)
- RS-485
- Température

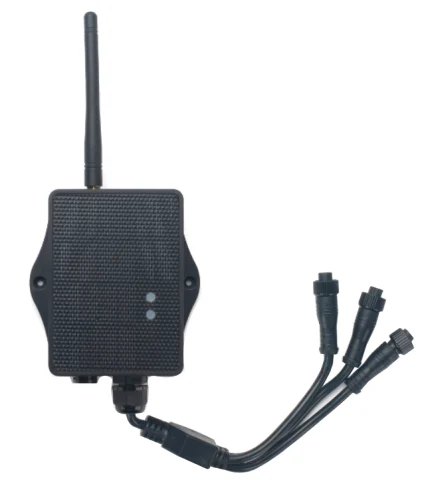

Dragino sondes WQS - Sondes de qualité d'eau RS-485 pH, conductivité, chlore
