Dragino WSS - Capteur météo RS-485 pour station LoRaWAN WSC2
- 9 capteurs RS-485 Modbus RTU pour station Dragino WSC2
- Pluie 0,2 mm, vent 0 à 60 m/s, CO2 0 à 5 000 ppm, particules PM2.5 et PM10
- Rayonnement global 0 à 2 000 W/m² et PAR 0 à 2 500 µmol/m²·s
- Station 9 en 1 WSS-09 à ultrasons avec boussole intégrée
- Alimentation par la station, 5 à 30 V DC selon capteur
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Bruit, CO2, Humidité, Luminosité, Météo (vent, pluie), Particules PM2.5 / PM10, Pression atmosphérique, Température |
| Usage | Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Sur mât ou poteau |
| Plage de mesure | Vent : 0 à 60 m/s ; CO2 : 0 à 5 000 ppm ; rayonnement global : 0 à 2 000 W/m² ; PAR : 0 à 2 500 µmol/m²·s |
| Précision | Pluie : 0,2 mm (WSS-21) ou 0,1 mm (WSS-08) ; vent : ±(0,3 + 0,03 V) m/s (WSS-22) |
| Compatibilité | Dragino WSC2-L, WSC2-N, WSC2-C |
| Autonomie | Sans objet (alimenté) |
| Débit RS-485 | 4 800 bauds par défaut avec le WSC2-L |
| Capteur | Pluviomètre à auget basculeur, Vent (vitesse et direction), CO2, PM2.5 et PM10, Détecteur pluie et neige, Température, humidité, luminosité et pression, Rayonnement solaire total, Rayonnement photosynthétique (PAR), Pluviomètre optique, Station météo 9 en 1 |
- Aucune (filaire)
- RS-485
- Modbus RTU
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les capteurs météo RS-485 Dragino WSS forment la gamme de mesure de la station modulaire WSC2 : pluviomètres, capteurs de vent, de qualité d'air, de rayonnement solaire et station compacte 9 en 1. Chaque capteur se raccorde au transmetteur WSC2 qui remonte les valeurs en LoRaWAN, en NB-IoT ou en LTE-M vers votre supervision.
Exploitants, services techniques et intégrateurs GTB composent ainsi une station adaptée à chaque site : vent et pluie sur un toit terrasse, rayonnement et cumuls de pluie sur une toiture végétalisée, qualité de l'air dans un parc urbain.
Points forts du WSS
- Neuf références au choix, toutes en bus RS-485 Modbus RTU à 4 800 bauds par défaut avec le WSC2-L, sauf le WSS-08 à sortie impulsions
- Pluviomètre à auget WSS-21 : résolution 0,2 mm, précision ±3 %
- Vent WSS-22 : 0 à 60 m/s et 0 à 360°, seuil de démarrage 0,3 m/s
- Qualité d'air WSS-23 : CO2 de 0 à 5 000 ppm par technologie NDIR, PM2.5 et PM10 de 0 à 1 000 µg/m³
- Rayonnement global WSS-26 : 0 à 2 000 W/m² sur 300 à 3 000 nm, et rayonnement PAR WSS-27 : 0 à 2 500 µmol/m²·s
- Station WSS-09 9 en 1 à ultrasons : vent, température, humidité, pression, luminosité, bruit, PM2.5 et PM10
Applications en bâtiment et sur site technique
- Toitures tertiaires : vent pour sécuriser les interventions et protéger stores et équipements.
- Toitures végétalisées et espaces verts de collectivités : cumuls de pluie et rayonnement pour piloter l'arrosage au plus juste.
- Écoles et parcs urbains : CO2 et particules fines à l'extérieur, en complément des capteurs intérieurs.
- Stations de pompage et bassins de rétention : pluviométrie et détection de pluie ou de neige.
Intégration et compatibilité
Les capteurs WSS dialoguent en RS-485 avec le protocole Modbus RTU. Le transmetteur WSC2 interroge chaque capteur et regroupe les valeurs dans une même trame. En LoRaWAN, le WSC2-L s'enregistre sur un serveur réseau standard via une passerelle LoRaWAN, puis les données rejoignent la GTB par MQTT, API HTTP ou une passerelle vers BACnet ou Modbus. Dragino publie les décodeurs de trames ainsi que la liste des commandes Modbus de chaque capteur.
Le câble fourni avec le WSC2-L accepte trois capteurs. Pour aller au-delà, un répartiteur DR-F6C-4M ajoute des sorties sur le même bus. La documentation du WSC2-Compact-LS prévoit aussi, depuis son firmware 1.0.6, la lecture d'un capteur de vent, d'un capteur de rayonnement total et d'un capteur PAR en RS-485, avec un câble DR-F6C-4. Retrouvez toute la gamme dans nos capteurs météo, sol et extérieur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

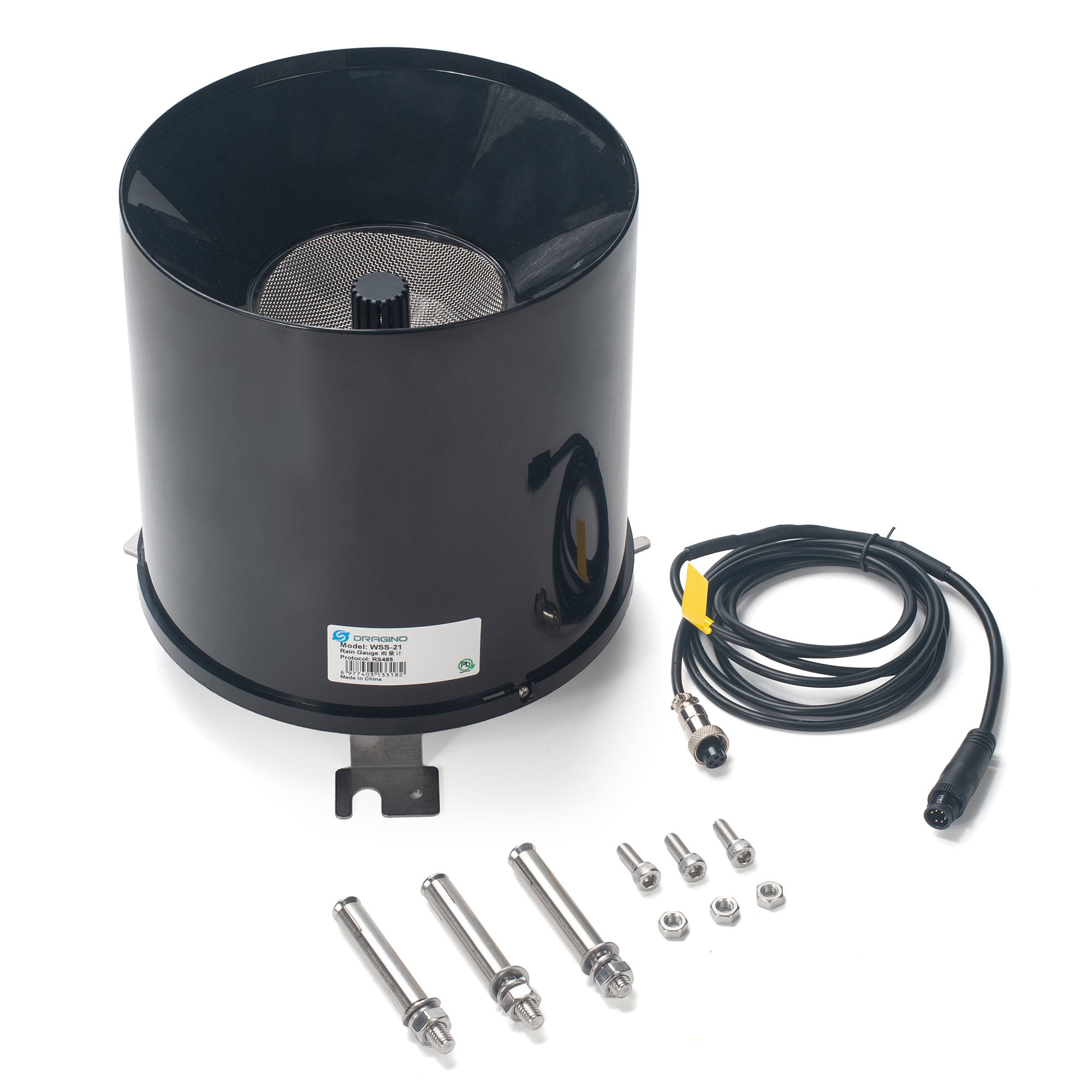

| WSS-21 | Pluviomètre à auget basculeur RS-485, 0,2 mm | Cumul de pluie sur site hors gel |
| WSS-08 | Pluviomètre optique, impulsion de 0,1 mm, -40 à +60 °C | Pluviométrie toute saison, sans pièce mobile |

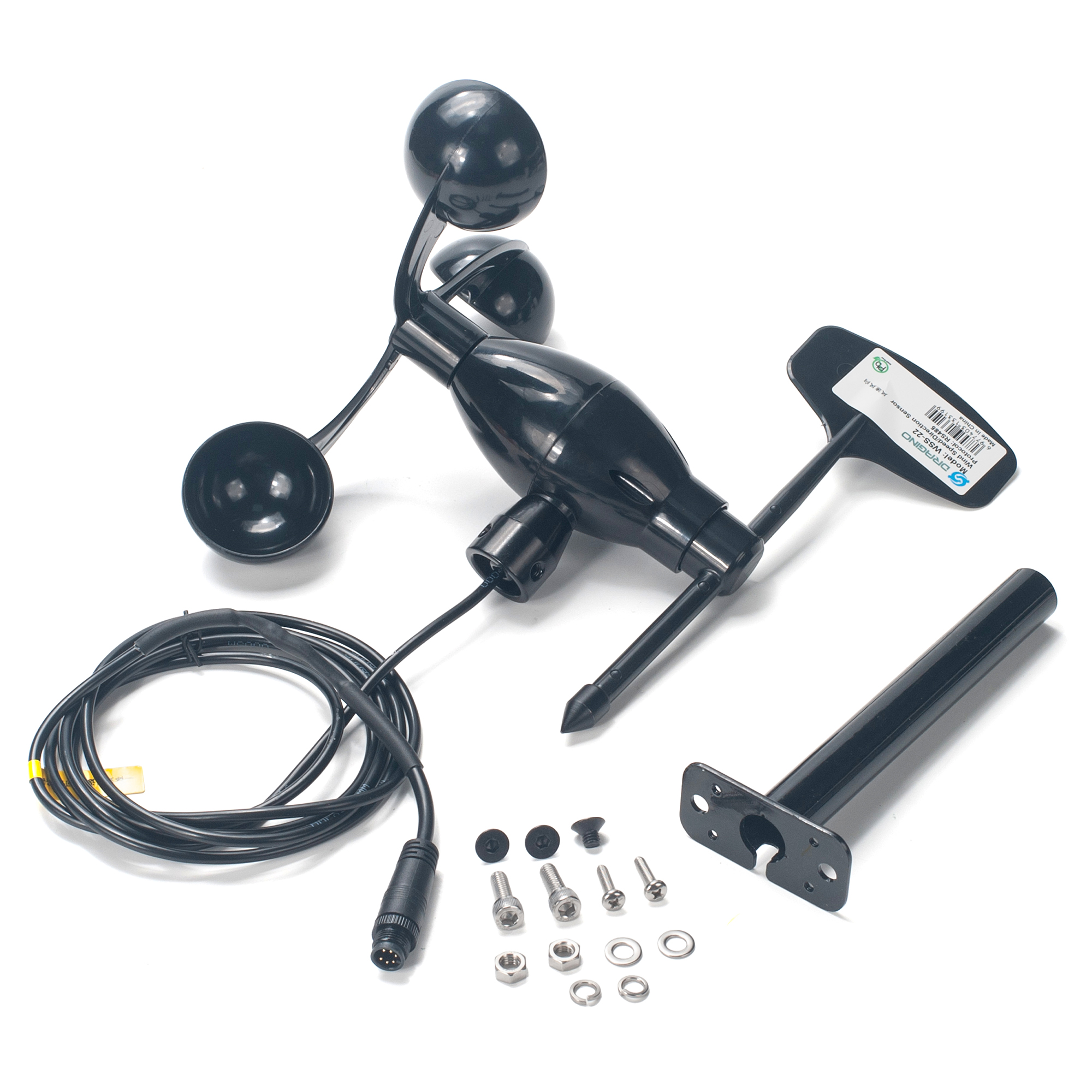

| WSS-22 | Anémomètre et girouette, 0 à 60 m/s | Sécurité en toiture, alarme de vent fort |
| WSS-23 | CO2, PM2.5 et PM10 | Qualité de l'air extérieur |
| WSS-24 | Détection de pluie et de neige, chauffée | Déclenchement d'automatismes en cas de précipitation |
| WSS-25 | Température, humidité, luminosité et pression sous abri | Microclimat et conditions extérieures pour la GTB |

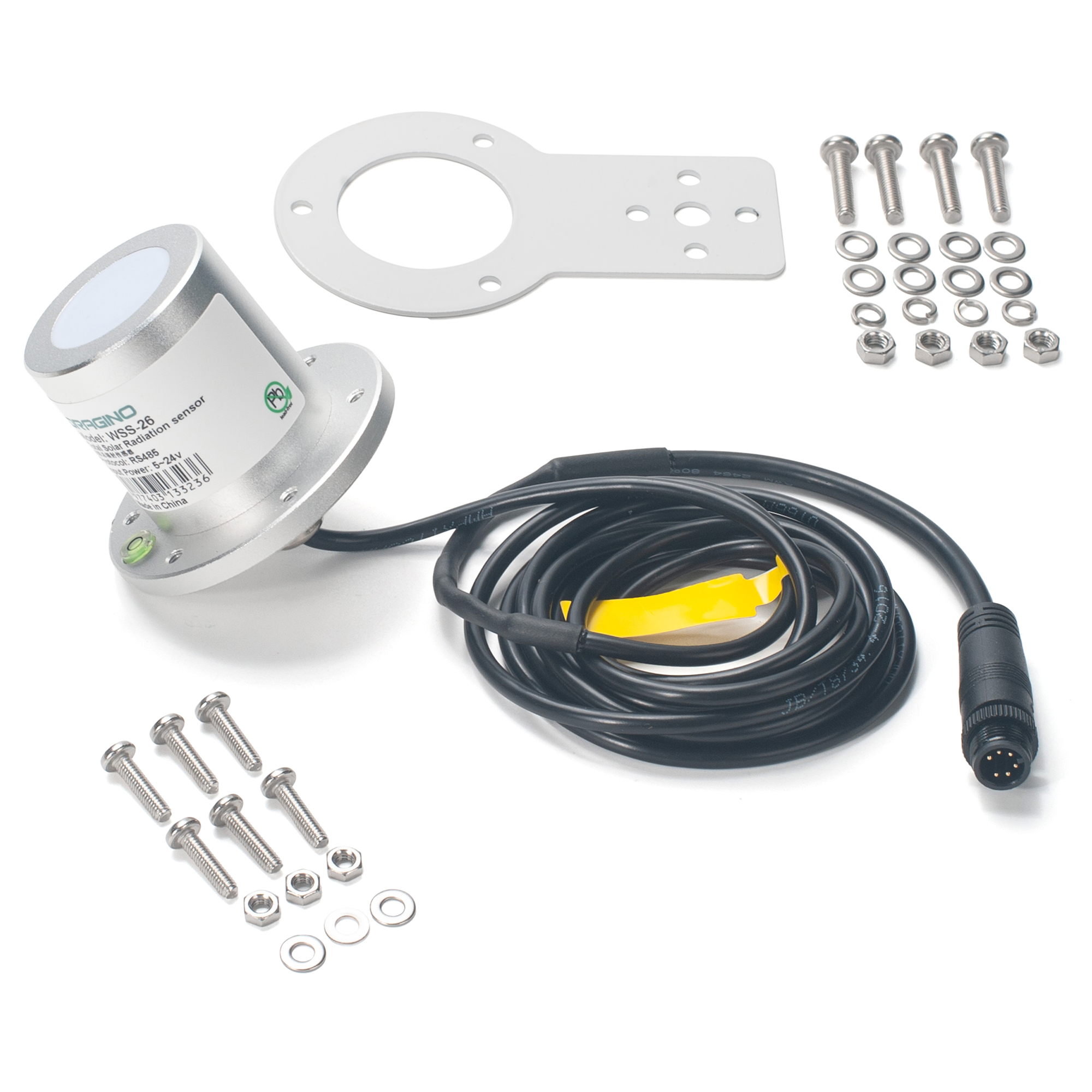

| WSS-26 | Rayonnement solaire global, 0 à 2 000 W/m² | Suivi photovoltaïque, gestion des protections solaires |
| WSS-27 | Rayonnement photosynthétique PAR, 400 à 700 nm | Serres, toitures et murs végétalisés |

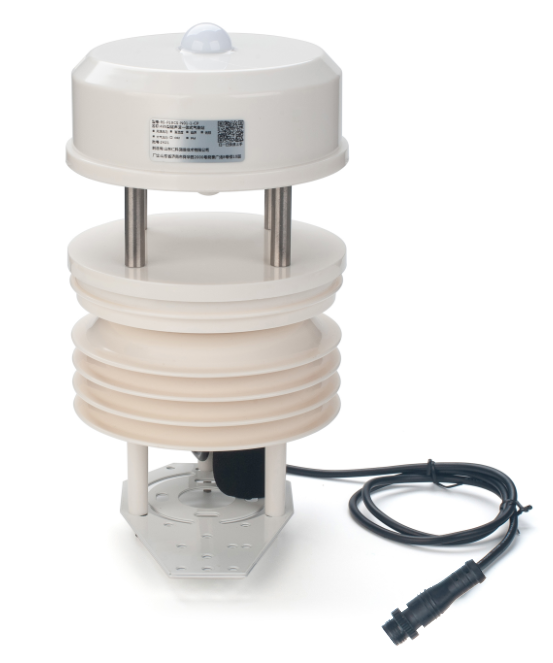

| WSS-09 | Station 9 en 1 à ultrasons avec boussole | Station complète en un seul point de fixation |
Caractéristiques techniques
| Interface | RS-485, Modbus RTU, 4 800 bauds par défaut avec le WSC2-L (WSS-08 : sortie impulsions) |
| WSS-21 | Résolution 0,2 mm, précision ±3 %, intensité 0 à 4 mm/min (8 mm/min max), 5 à 24 V DC, 4 mA à 12 V, boîtier ABS, 0 à 70 °C |
| WSS-08 | Impulsion de 0,1 mm, précision ±5 %, pluie max 24 mm/min, surface de détection 6 cm, 9 à 30 V DC, 0,24 W, -40 à +60 °C |
| WSS-22 | Vent 0 à 60 m/s, direction 0 à 360°, précision ±(0,3 + 0,03 V) m/s et ±1°, boîtier polycarbonate, 5 à 24 V DC, 13 mA à 12 V, câble 2 m, -30 à +70 °C |
| WSS-23 | CO2 0 à 5 000 ppm (NDIR), PM2.5 et PM10 0 à 1 000 µg/m³ (diffusion laser), précision ±3 % PE, préchauffage 3 min, 7 à 24 V DC, 50 mA à 12 V |
| WSS-24 | Détection pluie ou neige, chauffage de 15 à 25 °C par défaut, 12 à 24 V DC, 12 mA sans chauffage et 94 mA avec chauffage à 12 V, -30 à +70 °C |
| WSS-25 | Température -40 à +120 °C (±0,5 °C), humidité 0 à 99 % HR (±3 %), pression 0 à 120 kPa (±0,15 kPa), luminosité 0 à 200 000 lux (±7 %), 10 à 30 V DC, 0,8 W max |
| WSS-26 | Rayonnement global 0 à 2 000 W/m², spectre 300 à 3 000 nm, résolution 0,1 W/m², précision ±3 %, stabilité annuelle ±2 %, 5 à 24 V DC, 4 mA à 12 V, -40 à +70 °C |
| WSS-27 | PAR 0 à 2 500 µmol/m²·s, spectre 400 à 700 nm, précision ±2 %, temps de stabilisation 5 s, 5 à 24 V DC, 5 mA à 12 V, -30 à +75 °C |
| WSS-09 | Vent 0 à 60 m/s (±0,2 m/s ± 2 %), direction ±3°, température -40 à +80 °C (±0,5 °C), humidité 0 à 99 % HR, pression 0 à 120 kPa, bruit 30 à 120 dB, PM2.5 et PM10 0 à 1 000 µg/m³, luminosité 0 à 200 000 lux, 10 à 30 V DC, 1,2 W max |
| Alimentation | Par la source externe de la station WSC2, 12 V |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Température, Humidité, CO2, Particules PM2.5 / PM10, Pression atmosphérique, Luminosité, Bruit, Météo (vent, pluie)
- Usage
- Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Sur mât ou poteau
- Plage de mesure
- Vent : 0 à 60 m/s ; CO2 : 0 à 5 000 ppm ; rayonnement global : 0 à 2 000 W/m² ; PAR : 0 à 2 500 µmol/m²·s
- Précision
- Pluie : 0,2 mm (WSS-21) ou 0,1 mm (WSS-08) ; vent : ±(0,3 + 0,03 V) m/s (WSS-22)
- Compatibilité
- Dragino WSC2-L, WSC2-N, WSC2-C
- Autonomie
- Sans objet (alimenté)
- Débit RS-485
- 4 800 bauds par défaut avec le WSC2-L
- Capteur
- Pluviomètre à auget basculeur, Vent (vitesse et direction), CO2, PM2.5 et PM10, Détecteur pluie et neige, Température, humidité, luminosité et pression, Rayonnement solaire total, Rayonnement photosynthétique (PAR), Pluviomètre optique, Station météo 9 en 1
Contenu et accessoires compatibles
Le WSS-21 est livré avec ses vis de fixation au sol ; le support WS-K2 permet de le monter sur un mât. Les rallonges et répartiteurs 6 fils DR-6P et DR-F6C complètent le câblage. Toute la gamme sur notre page Dragino.
Documentation
Questions fréquentes
Quel transmetteur faut-il pour exploiter un capteur WSS ?
Les transmetteurs de la station Dragino WSC2 : WSC2-L en LoRaWAN, WSC2-N en NB-IoT et WSC2-C en LTE-M et NB-IoT, vendus sans capteur. Leur câble accepte trois capteurs ; au-delà, ajoutez un répartiteur DR-F6C-4M.
Les capteurs WSS ont-ils besoin d'une alimentation externe ?
Oui. Les capteurs sont alimentés uniquement par la source externe 12 V de la station. En cas de coupure, la batterie de 1 000 mAh du WSC2-L maintient les émissions, mais les valeurs des capteurs deviennent invalides.
Quelle différence entre le pluviomètre WSS-21 et le WSS-08 ?
Le WSS-21 est un pluviomètre à auget basculeur RS-485 de résolution 0,2 mm, utilisable de 0 à 70 °C : sous 0 °C, l'eau gèle et la mesure est faussée. Le WSS-08 est optique, sans pièce mobile, à sortie impulsions de 0,1 mm, et fonctionne de -40 à +60 °C.
Faut-il orienter les capteurs de vent ?
Le WSS-22 doit être orienté vers le nord, selon le repère indiqué par Dragino. Le WSS-09 intègre une boussole électronique : il suffit de l'installer bien à l'horizontale.
À propos de Dragino

Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le WSS
Indiquez les mesures souhaitées, le nombre de stations et le réseau disponible : nous vous répondons sous 24 h ouvrées avec une proposition de configuration. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Dragino WQS - Capteur de qualité d'eau LoRaWAN, NB-IoT et LTE-M
- LoRaWAN
- NB-IoT
- LTE-M

Efento BLE Sol - Capteur d'humidité du sol et température IP67 Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température

HWgroup HTemp-1Wire Outdoor - Capteur de température et d'humidité extérieur
- Aucune (filaire)
- 1-Wire
- Température

Autres produits Dragino
Toute la gamme Dragino
Dragino A01A / A02 / A13 / A16 - Sondes à ultrasons pour capteur DDS04
- Aucune (filaire)
- Niveau / distance
- IP67

Dragino UV254 - Capteur de lampe UV-C 254 nm LoRaWAN pour la désinfection
- LoRaWAN
- Luminosité
- Pile ou batterie intégrée

Dragino IVS-LN - Capteur de vibration industriel LoRaWAN pour machines
- LoRaWAN
- Température
- Vibration / inclinaison

Pour aller plus loin
Produits similaires
Dragino SPH01 - Capteur de pH du sol LoRaWAN, NB-IoT et LTE-M
- pH du sol de 3 à 10, résolution 0,01 pH, compensation 0 à 50 °C
- Température du sol -40 à +85 °C, ±0,5 °C de -10 à +40 °C
- Sonde IP68 étalonnable sur câble de 3,5 m, boîtier IP66
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 mAh jusqu'à 5 ans en LoRaWAN, 19 000 mAh ou solaire
Milesight WTS506 - Station météo LoRaWAN tout en un solaire
- LoRaWAN
- Température
- Humidité
- Vent par ultrasons (0 à 60 m/s, 0 à 360°), pluie piézoélectrique 0 à 1 000 mm
- Température ±0,3 °C, humidité ±3 % HR, pression 500 à 1 100 hPa
- Panneau solaire 15 W et 2 batteries 2 550 mAh, au moins une semaine sans soleil
- LoRaWAN EU868 Classe A, jusqu'à 15 km en zone rurale, 19 000 mesures en mémoire
- Capteurs IP65 en aluminium anti-UV, hub IP67, montage sur mât
Milesight EM500-LGT - Capteur de luminosité extérieur LoRaWAN
- LoRaWAN
- Luminosité
- Pile ou batterie intégrée
- Mesure de l'éclairement de 0 à 100 000 lux, précision ±3 %, résolution 1 lux
- Sonde extérieure déportée IP65 sur câble de 3 m, émetteur IP67
- LoRaWAN EU868 Classe A, portée jusqu'à 10 km en champ libre
- Pile Li-SOCl2 de 19 000 mAh, jusqu'à 10 ans avec un envoi toutes les 10 min
- Configuration NFC ou USB-C, 1 000 mesures en mémoire
ControlByWEB X-422 - Contrôleur web PoE pour station météo Davis ISS
- Aucune (filaire)
- Ethernet
- API HTTP / REST
- Carte contrôleur web qui se monte dans la station Davis Integrated Sensor Suite 6322C
- Vent, direction, pluie, température, humidité ; rayonnement solaire et UV en option
- Alimenté en PoE 802.3af avec les capteurs, ou en 9 à 28 V DC
- Serveur web intégré HTTP/HTTPS, XML, alertes e-mail, journal 512 ko
- Publication CWOP et Weather Underground, fonctionnement de -40 à +65,5 °C

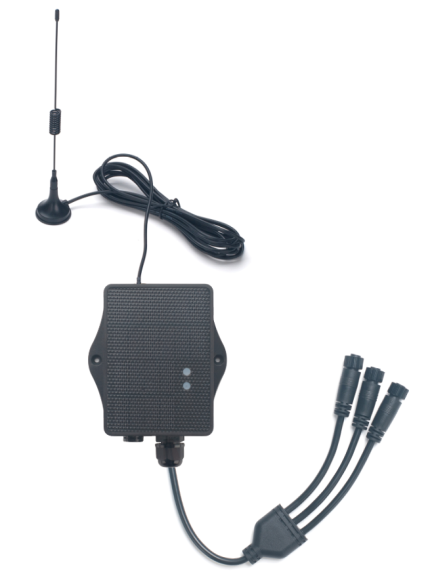

Dragino WSC2-Compact - Station météo compacte solaire LoRaWAN et NB-IoT
- Transmetteur de station météo pour capteur 3 en 1, luminosité et pluviomètre (vendus séparément)
- Température -40 à +80 °C ±0,2 °C, humidité ±2 % HR, pression 300 à 1 100 hPa
- LoRaWAN EU868, NB-IoT ou LTE-M et NB-IoT selon la référence
- Panneau solaire et batterie Li-ion 3 000 mAh, sans alimentation externe
- Boîtier IP66, configuration Bluetooth 5.1 et OTA

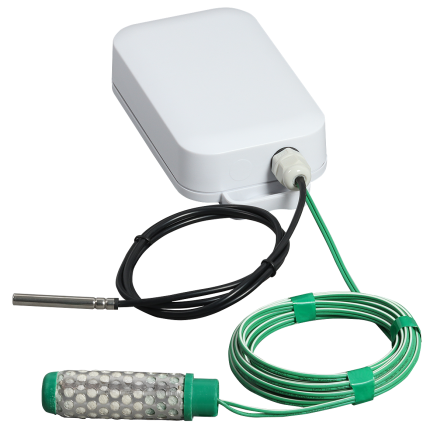

Efento BLE Sol - Capteur d'humidité du sol et température IP67 Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température
- Humidité du sol de 0 à 200 cb (kPa) par sonde Watermark sur câble de 3 m
- Sonde de température -55 à +125 °C sur câble de 3 m, ±0,5 °C de -10 à +85 °C
- Bluetooth Low Energy 4.0, portée jusqu'à 100 m en champ libre
- 3 piles AA 6 300 mAh remplaçables, jusqu'à 5 ans, option USB 5 V
- Boîtier polycarbonate IP67, mémoire 40 000 mesures

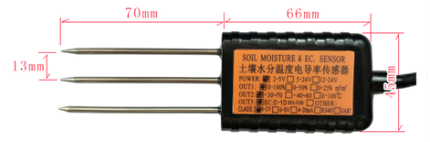

Dragino DR-SE-6P - Sonde de sol RS-485 humidité, température et conductivité
