Dragino DR-THP-6P, DR-IL-6P, DR-RG-6P - Capteurs météo WSC2-Compact
- Capteurs dédiés au transmetteur LoRaWAN Dragino WSC2-Compact-LS
- Sonde 3 en 1 : -40 à +80 °C ±0,2 °C, 0 à 99,9 % HR ±2 %, 300 à 1 100 hPa
- Luminosité 0 à 65 535 lux, résolution 1 lux
- Pluviomètre à augets 200 mm, résolution 0,1 mm, sortie impulsions
- Aucune alimentation externe nécessaire
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Humidité, Luminosité, Météo (vent, pluie), Pression atmosphérique, Température |
| Usage | Confort thermique / CVC, Extérieur / espaces verts |
| Alimentation | Alimenté par le bus |
| Type de montage | Sur mât ou poteau |
| Plage de mesure | Température : -40 à +80 °C ; humidité : 0 à 99,9 % HR ; pression : 300 à 1 100 hPa ; luminosité : 0 à 65 535 lux |
| Précision | Température : ±0,2 °C ; humidité : ±2 % HR ; pluie : résolution 0,1 mm |
| Compatibilité | Dragino WSC2-Compact-LS |
| Autonomie | Sans objet (alimenté) |
| Liaison | I2C (DR-THP-6P, DR-IL-6P), impulsions (DR-RG-6P) |
| Câble | 50 cm (DR-IL-6P), 2 m (DR-RG-6P) |
| Capteur | Pluviomètre (impulsions), Température, humidité et pression, Luminosité |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les capteurs météo Dragino DR-THP-6P, DR-IL-6P et DR-RG-6P équipent la station LoRaWAN WSC2-Compact : une sonde 3 en 1 de température, d'humidité et de pression, un capteur de luminosité et un pluviomètre à augets. Chacun se branche par connecteur sur le transmetteur WSC2-Compact-LS, vendu sans capteur.
Cette troisième génération de station Dragino vise une installation simple et sans alimentation externe. Pour un gestionnaire de patrimoine ou une collectivité, c'est un moyen économique de disposer de conditions extérieures fiables sur chaque site : température et humidité pour la régulation, luminosité pour l'éclairage, pluie pour l'arrosage.
Points forts des capteurs WSC2-Compact

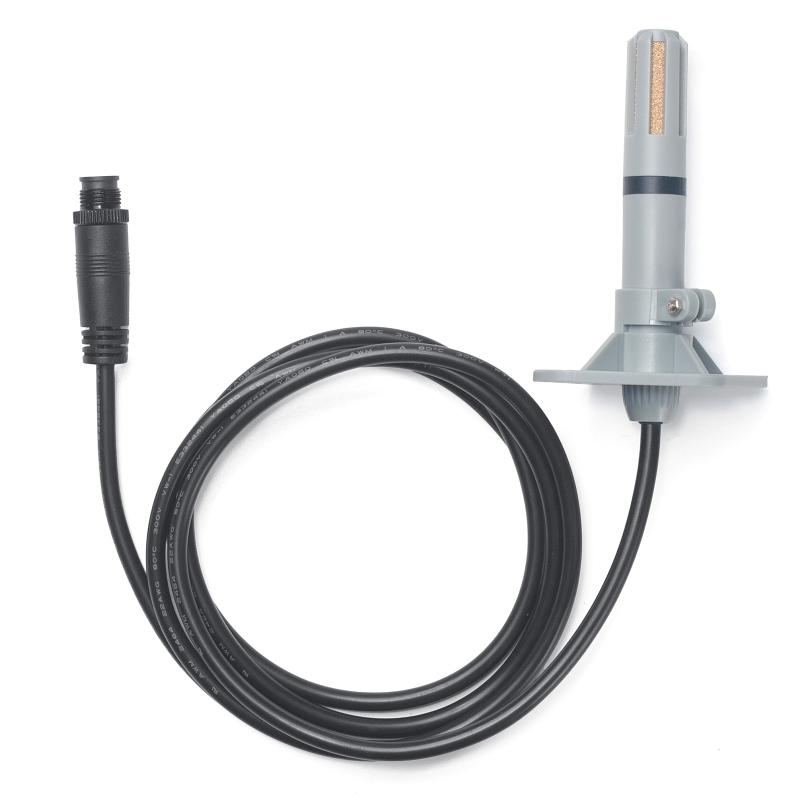

- DR-THP-6P : température de -40 à +80 °C avec une précision de ±0,2 °C et une dérive inférieure à 0,03 °C par an
- DR-THP-6P : humidité de 0 à 99,9 % HR à ±2 % HR, pression atmosphérique de 300 à 1 100 hPa à ±0,1 kPa

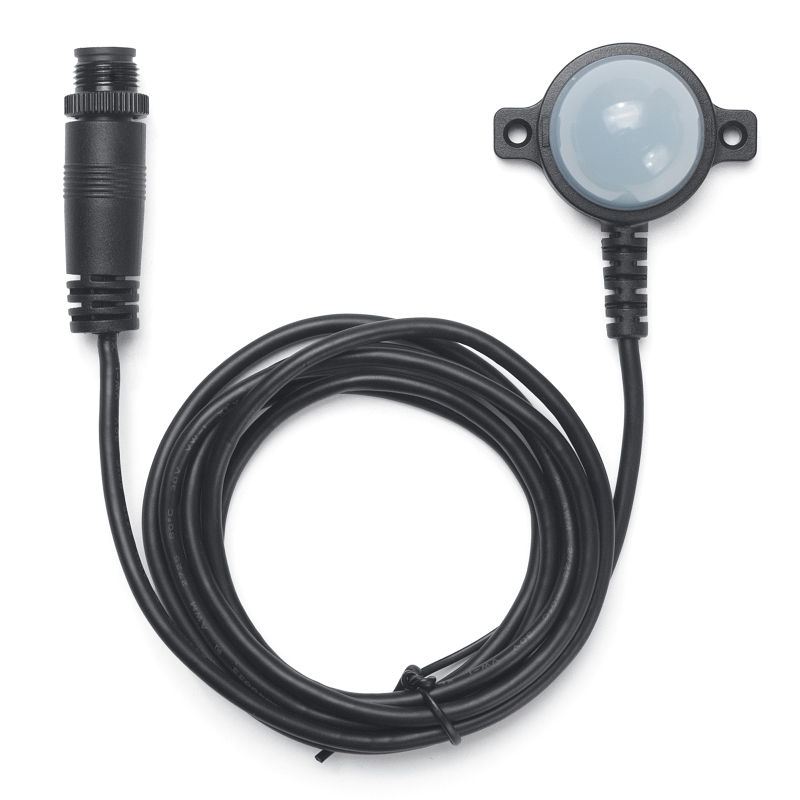

- DR-IL-6P : luminosité de 0 à 65 535 lux, résolution 1 lux, fonctionnement de -40 à +85 °C
- DR-RG-6P : pluviomètre à augets de 200 mm d'ouverture, résolution 0,1 mm, intensité de 0,01 à 4 mm/min
- Pluviomètre à sortie impulsions, sans alimentation, câble 2 fils de 2 m
- Raccordement par connecteur au transmetteur WSC2-Compact-LS (LoRaWAN, IP66, solaire)
Applications en bâtiment et sur site technique
- Bâtiments tertiaires et scolaires : température et humidité extérieures transmises à la GTB pour la loi d'eau du chauffage et la gestion de la ventilation.
- Collectivités et espaces verts : cumuls de pluie pour suspendre l'arrosage automatique après une averse.
- Parkings et voiries privées : luminosité ambiante pour commander l'éclairage extérieur au bon moment.
- Sites multiples : une station autonome par bâtiment pour comparer les consommations à conditions climatiques connues.
Intégration et compatibilité
La sonde DR-THP-6P et le capteur DR-IL-6P dialoguent avec le transmetteur par bus I2C, le pluviomètre DR-RG-6P sur l'entrée de comptage d'impulsions. Le WSC2-Compact-LS regroupe toutes les valeurs dans une trame LoRaWAN 1.0.3 de classe A, émise toutes les 20 minutes par défaut. Il rejoint le réseau en OTAA via une passerelle LoRaWAN, puis les mesures sont décodées par le serveur réseau avec le décodeur publié par Dragino et transmises à la supervision par MQTT ou API HTTP.
La configuration se fait par Bluetooth 5.1, par commandes AT ou à distance par downlink LoRaWAN, et le firmware se met à jour sans fil. Un capteur de température DS18B20 en option peut aussi être lu par le transmetteur. Ces capteurs complètent nos capteurs météo, sol et extérieur.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| DR-THP-6P | Sonde 3 en 1 température, humidité et pression | Conditions extérieures pour la régulation CVC |
| DR-IL-6P | Capteur de luminosité, câble de 50 cm | Commande d'éclairage, suivi d'ensoleillement |
| DR-RG-6P | Pluviomètre à augets, sortie impulsions | Cumul de pluie, gestion de l'arrosage |
Caractéristiques techniques
| DR-THP-6P, température | -40 à +80 °C, précision ±0,2 °C, résolution 0,1 °C, dérive inférieure à 0,03 °C par an |
| DR-THP-6P, humidité | 0 à 99,9 % HR, précision ±2 % HR, résolution 0,01 % HR, dérive inférieure à 0,25 % HR par an |
| DR-THP-6P, pression | 300 à 1 100 hPa, précision ±0,1 kPa à 25 °C et 101 kPa |
| DR-IL-6P | Composant BH1750, 0 à 65 535 lux, résolution 1 lux, -40 à +85 °C, câble de 50 cm |
| DR-RG-6P | Ouverture 200 mm, arête de coupe 40 à 45°, plage par défaut 0 à 100 mm par jour, résolution 0,1 mm, intensité 0,01 à 4 mm/min |
| Sortie du pluviomètre | Impulsions, câble 2 fils de 2 m, sans alimentation |
| Liaison au transmetteur | I2C (DR-THP-6P, DR-IL-6P), entrée impulsions (DR-RG-6P) |
| Transmetteur compatible | WSC2-Compact-LS : LoRaWAN 1.0.3 classe A, boîtier IP66, batterie Li-ion 3 000 mAh et panneau solaire |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Humidité, Pression atmosphérique, Luminosité, Météo (vent, pluie)
- Usage
- Confort thermique / CVC, Extérieur / espaces verts
- Alimentation
- Alimenté par le bus
- Type de montage
- Sur mât ou poteau
- Plage de mesure
- Température : -40 à +80 °C ; humidité : 0 à 99,9 % HR ; pression : 300 à 1 100 hPa ; luminosité : 0 à 65 535 lux
- Précision
- Température : ±0,2 °C ; humidité : ±2 % HR ; pluie : résolution 0,1 mm
- Compatibilité
- Dragino WSC2-Compact-LS
- Autonomie
- Sans objet (alimenté)
- Liaison
- I2C (DR-THP-6P, DR-IL-6P), impulsions (DR-RG-6P)
- Câble
- 50 cm (DR-IL-6P), 2 m (DR-RG-6P)
- Capteur
- Pluviomètre (impulsions), Température, humidité et pression, Luminosité
Contenu et accessoires compatibles
Le transmetteur WSC2-Compact-LS se commande séparément. Le support WS-K2 permet de fixer le pluviomètre DR-RG-6P sur un mât. Retrouvez les autres capteurs et accessoires de la marque sur notre page Dragino.
Documentation
Questions fréquentes
Faut-il une alimentation externe pour ces capteurs ?
Non. Le kit WSC2-Compact est conçu pour fonctionner sans alimentation externe : le transmetteur WSC2-Compact-LS embarque une batterie Li-ion de 3 000 mAh rechargée par panneau solaire, et le pluviomètre DR-RG-6P est un contact à impulsions qui ne demande pas d'alimentation.
Ces capteurs fonctionnent-ils avec le transmetteur WSC2-L ?
Dragino les présente comme les capteurs de la série WSC2-Compact. Le WSC2-L s'utilise avec les capteurs RS-485 de la gamme WSS. Pour une station sur WSC2-L, choisissez par exemple le WSS-25 pour la température, l'humidité, la pression et la luminosité, et le WSS-21 pour la pluie.
Pourquoi le pluviomètre ne remonte-t-il pas de cumul ?
Le WSC2-Compact-LS est livré en mode comptage (AT+COUNTMOD=1), qui accumule les impulsions et transmet le cumul de pluie. S'il a été basculé en mode interruption (AT+COUNTMOD=0), il émet une alerte à chaque basculement sans cumul. Il suffit de revenir au mode comptage, par commande AT ou par downlink.
Peut-on ajouter des mesures de vent ou de sol ?
Oui, depuis le firmware 1.0.6 du WSC2-Compact-LS. Le transmetteur peut lire en RS-485 un capteur de vent, deux sondes de sol (adresses 01 et 02), un capteur de rayonnement total et un capteur PAR, activés par la commande AT+WSS. Dragino indique qu'un câble DR-F6C-4 est alors nécessaire.
À propos de Dragino

Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour les capteurs WSC2-Compact
Précisez le nombre de stations et les capteurs voulus pour chacune : nous vous répondons sous 24 h ouvrées avec un conseil sur l'installation. Les tarifs sont établis selon les quantités.
