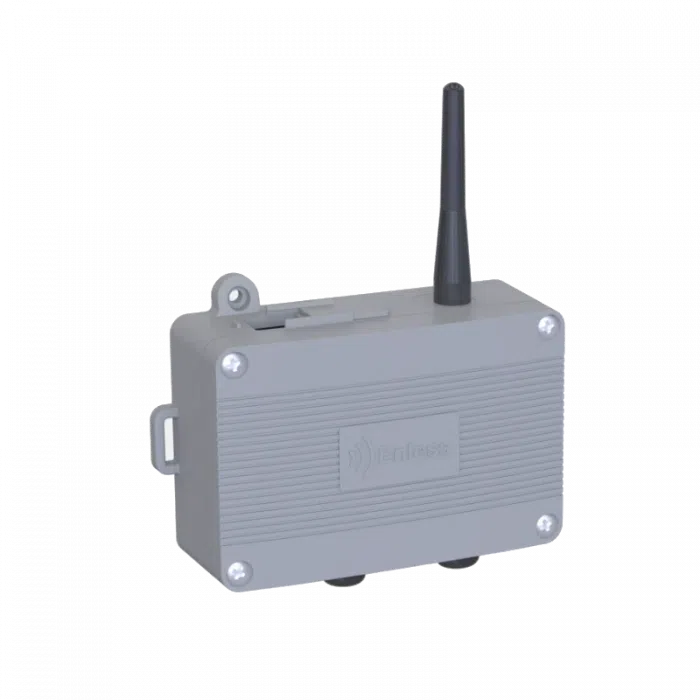

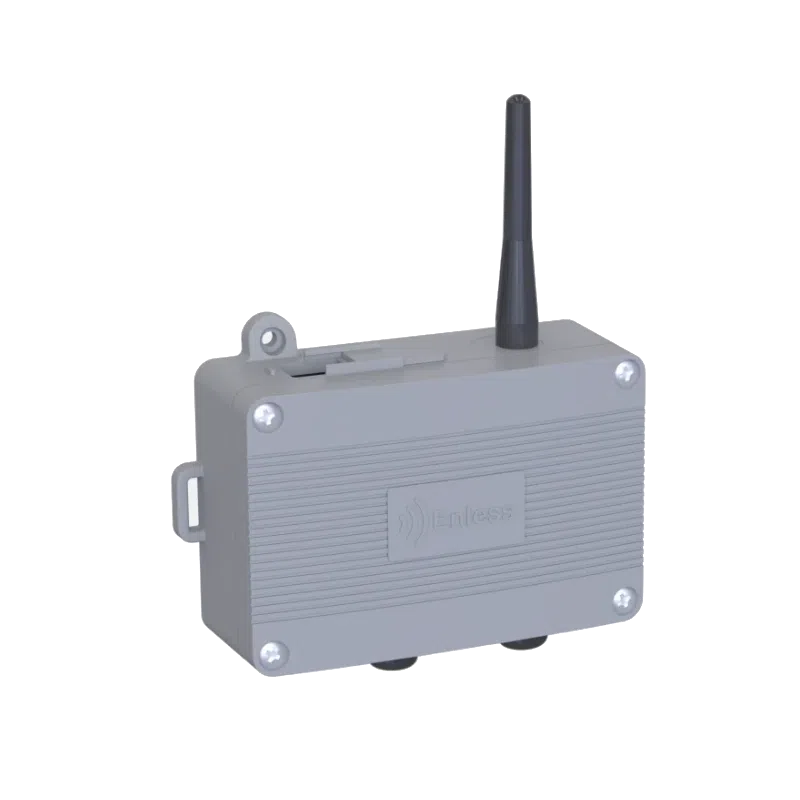

Réf. 600-041Enless TX MODBUS 600-041 - Transmetteur Modbus maître RS-485 radio LoRa Easy
- Maître Modbus RTU sur RS-485 relié par radio LoRa Easy, EU868
- Lecture et écriture de 60 registres répartis sur 10 esclaves au maximum
- Codes fonction 01, 03, 04, 05, 06, 15 et 16
- Alimentation 7,5 à 24 V DC (typ. 12 V, 1 A), antenne 1/4 d'onde fournie
- Boîtier IP60 de 118 x 79 x 43 mm, mural ou rail DIN, CE et UKCA
| Connectivité radio | LoRa propriétaire |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Mural, Rail DIN |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Récepteur Enless RX MODBUS 500-302 (LoRa Easy), esclaves Modbus RTU sur RS-485 |
| Connecteur | SMA (antenne), bornier (RS-485 et alimentation) |
- LoRa propriétaire
- RS-485
- Modbus RTU
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le transmetteur Modbus radio Enless TX MODBUS 600-041 interroge en maître des équipements Modbus RS-485 et envoie leurs registres par radio vers la GTB. Il évite de tirer un bus de terrain jusqu'à une centrale de traitement d'air en toiture, un groupe froid isolé ou un compteur d'énergie placé loin de l'armoire de régulation.
Côté terrain, le TX MODBUS lit ou écrit jusqu'à 60 registres répartis sur 10 esclaves au maximum. Côté supervision, il dialogue en LoRa Easy, le protocole radio propriétaire Enless, avec un récepteur RX MODBUS 500-302 qui restitue ces registres à l'automate. Les deux boîtiers forment ainsi un pont Modbus sans fil, dans les deux sens : lecture des valeurs et envoi de commandes d'écriture.
Points forts du TX MODBUS 600-041
- Maître Modbus RTU sur liaison RS-485
- 60 registres en lecture ou en écriture au maximum, répartis sur 10 esclaves
- Codes fonction 01, 03 et 04 en lecture, 05, 06, 15 et 16 en écriture
- Radio LoRa Easy en EU868, puissance d'émission de 25 mW (14 dBm)
- Antenne 1/4 d'onde fournie, connecteur SMA
- Alimentation 7,5 à 24 V DC (typ. 12 V, 1 A), fonctionnement de -20 à +55 °C
- Boîtier IP60 de 118 x 79 x 43 mm, fixation murale ou rail DIN
- Marquages CE et UKCA
Applications en bâtiment et sur site technique
- Comptage énergétique : télérelève de compteurs d'énergie équipés d'une carte Modbus, situés dans un local technique éloigné de l'automate.
- Traitement d'air : lecture des états et des températures d'une centrale de traitement d'air (CTA) ou d'un rooftop, et écriture de consignes depuis la GTB.
- Production de froid et pompes à chaleur : supervision d'un groupe froid ou d'une PAC installés en terrasse ou en extérieur.
- Rénovation tertiaire et collectivités : raccordement d'équipements Modbus de bâtiments annexes à la GTB existante, sans travaux de câblage.
- Sites industriels et logistiques : franchissement d'une cour, d'une voirie ou d'un quai où le passage d'un câble RS-485 est coûteux.
Intégration et compatibilité
Le TX MODBUS 600-041 fonctionne uniquement en LoRa Easy et n'est pas compatible avec le mode LoRaWAN. Il communique exclusivement avec un récepteur Modbus LoRa Easy Enless, le RX MODBUS 500-302, qui place les registres lus dans sa table Modbus. L'automate ou la GTB y accède ensuite en Modbus TCP ou en Modbus RTU, comme pour les capteurs Enless. Pour une écriture, la GTB envoie la commande au récepteur, qui la transmet par radio au TX MODBUS, qui l'écrit dans l'esclave.
Le transmetteur accepte tout type d'esclave Modbus RTU : compteur, CTA, rooftop, groupe froid, variateur ou automate. Le paramétrage (adresses d'esclaves, registres, codes fonction) se fait depuis le serveur embarqué. Chaque équipement est identifié par son LoRa ID. Pour une architecture filaire, consultez nos passerelles Modbus ; pour d'autres équipements radio, voir la gamme Enless Wireless et nos passerelles IoT et récepteurs radio.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600-041 | Bande EU868 (868 MHz), marquages CE et UKCA | Installations en France et en Europe |
| 600-141 (Enless) | Bande US915, certifications FCC et ISED | Projets nord-américains, sur demande |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Transmetteur Modbus maître sans fil (pont radio Modbus) |
| Protocole radio | LoRa Easy (protocole propriétaire Enless), non compatible LoRaWAN |
| Fréquence | EU868 (868 MHz) |
| Puissance d'émission | 25 mW (14 dBm) |
| Identifiant | LoRa ID |
| Antenne | Antenne 1/4 d'onde fournie, connecteur SMA |
| Interface Modbus | RS-485, Modbus RTU maître |
| Codes fonction | 01 Read Coils, 03 Read Holding Registers, 04 Read Input Registers, 05 Write Single Coil, 06 Write Single Register, 15 Write Multiple Coils, 16 Write Multiple Registers |
| Nombre de registres | 60 registres maximum en lecture ou écriture |
| Nombre d'esclaves | 10 esclaves maximum |
| Compatibilité | Récepteur Enless RX MODBUS 500-302 |
| Configuration | Serveur embarqué |
| Alimentation | 7,5 à 24 V DC (typ. 12 V, 1 A) |
| Température de fonctionnement | -20 à +55 °C |
| Indice de protection | IP60 |
| Dimensions | 118 x 79 x 43 mm |
| Montage | Fixation murale ou rail DIN (accessoire DIN RAIL 1000-005) |
| Certifications | CE, UKCA |
Critères de sélection
- Connectivité radio
- LoRa propriétaire
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Usage
- GTB / intégration BMS, Comptage énergétique, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Mural, Rail DIN
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Récepteur Enless RX MODBUS 500-302 (LoRa Easy), esclaves Modbus RTU sur RS-485
- Connecteur
- SMA (antenne), bornier (RS-485 et alimentation)
Contenu et accessoires compatibles
- Livré avec une antenne 1/4 d'onde à raccorder sur le connecteur SMA
- Récepteur Enless RX MODBUS 500-302, indispensable côté GTB
- Bloc d'alimentation Enless 12 V POWER 1000-002, ou une alimentation d'armoire parmi nos alimentations rail DIN et secteur
- Support rail DIN Enless DIN RAIL 1000-005
Documentation
Questions fréquentes
Avec quel récepteur fonctionne le TX MODBUS 600-041 ?
Avec le récepteur Modbus LoRa Easy Enless RX MODBUS 500-302 exclusivement. Le transmetteur n'est pas compatible avec le mode LoRaWAN et ne peut donc pas passer par une passerelle LoRaWAN.
Combien d'équipements Modbus peut-on raccorder ?
Jusqu'à 10 esclaves Modbus RTU sur la liaison RS-485, pour un total de 60 registres au maximum en lecture ou en écriture.
Peut-on écrire une consigne dans l'équipement distant ?
Oui. Le transmetteur prend en charge les codes fonction d'écriture 05, 06, 15 et 16. La GTB envoie la commande au récepteur RX MODBUS, qui la transmet par radio au TX MODBUS.
Le TX MODBUS fonctionne-t-il sur pile ?
Non. Il s'alimente en 7,5 à 24 V DC (typ. 12 V, 1 A), par exemple avec le bloc Enless POWER 1000-002 ou une alimentation rail DIN de l'armoire.
Quels équipements peut-il interroger ?
Tout esclave Modbus RTU sur RS-485 : compteurs d'énergie, centrales de traitement d'air, rooftops, groupes froids ou pompes à chaleur, par exemple.
