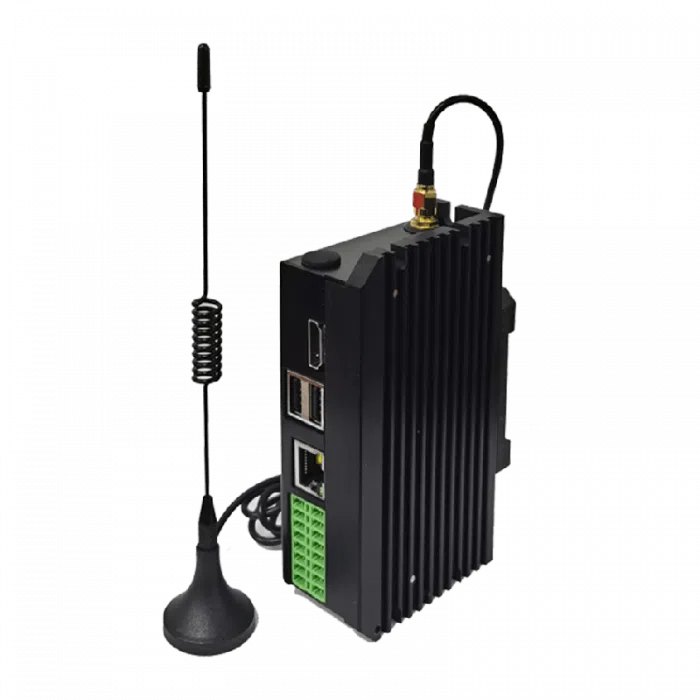

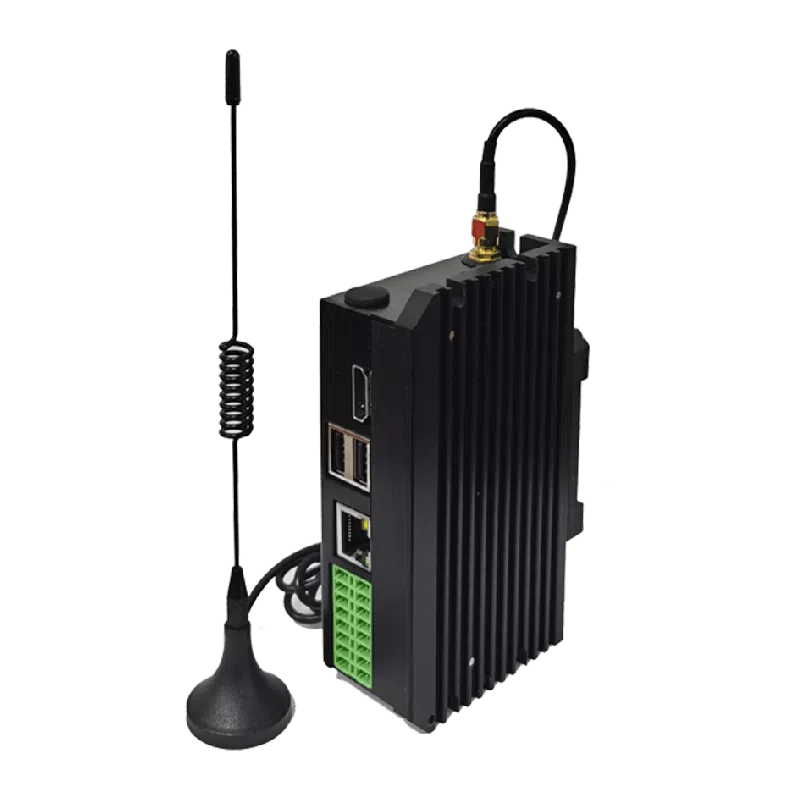

Elastel EG410 - Passerelle edge compacte Raspberry Pi CM4, option 4G
- Raspberry Pi CM4 quadricœur Cortex-A72 1,5 GHz, 2 Go/8 Go ou 4 Go/32 Go eMMC
- 1 port Gigabit, Wi-Fi 2,4/5 GHz, Bluetooth, 4G LTE Cat 4 en option
- 1 RS-232 et 1 RS-485 isolés, 2 DI, 2 DO, M.2 pour SSD NVMe
- 9 à 36 V DC, moins de 10 W, boîtier aluminium sans ventilateur
- 124 x 76 x 35 mm, rail DIN ou mural, -25 à +70 °C
| Connectivité radio | 4G LTE, Bluetooth LE, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | BACnet MS/TP, Ethernet, Modbus RTU, RS-232, RS-485, USB |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, EtherNet/IP, Modbus TCP, MQTT, OPC UA, SNMP |
| Usage | Comptage énergétique, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | E/S intégrées, Gigabit, Ports série intégrés, VPN, Wi-Fi intégré |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | Wi-Fi 2,4 GHz, Wi-Fi 5 GHz |
| Variante | 2 Go RAM et 8 Go eMMC ou 4 Go RAM et 32 Go eMMC ; avec ou sans 4G LTE |
| Processeur | Raspberry Pi CM4, Broadcom BCM2711, quadricœur Cortex-A72 1,5 GHz |
| Système | Raspbian avec SDK ou OpenWRT V21, logiciel ElastPro |
| Ports série | 1 RS-232 et 1 RS-485 isolés |
| Stockage additionnel | M.2 pour SSD NVMe |
| Température de fonctionnement | -25 à +70 °C |
| Dimensions | 124 x 76 x 35 mm, 315 g |
| Mémoire | 4 Go RAM, 32 Go eMMC, 2 Go RAM, 8 Go eMMC |
| Option 4G | Avec 4G LTE, Sans 4G |
- 4G LTE
- Bluetooth LE
- Wi-Fi
- Ethernet
- RS-485
- RS-232
- Modbus RTU
- BACnet MS/TP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron 2 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'Elastel EG410 est une passerelle Raspberry Pi CM4 industrielle au format compact, pensée pour la collecte de données, le traitement en périphérie et la communication avec le cloud. Sous son boîtier aluminium sans ventilateur, elle associe un processeur quadricœur Cortex-A72 à 1,5 GHz, un port Gigabit, le Wi-Fi double bande, des ports série isolés et une option 4G.
Elle s'adresse aux intégrateurs et aux services techniques qui ont besoin d'un petit calculateur rail DIN pour raccorder quelques équipements Modbus ou BACnet, surveiller des contacts et remonter les informations vers une supervision, sans multiplier les boîtiers dans l'armoire. Voir aussi nos autres passerelles edge computing et la gamme Elastel.
Points forts du EG410
- Raspberry Pi Compute Module 4 (Broadcom BCM2711), quadricœur Cortex-A72 à 1,5 GHz
- 2 Go de RAM et 8 Go eMMC ou 4 Go de RAM et 32 Go eMMC selon la référence
- 1 port Ethernet Gigabit configurable en WAN ou en LAN, Wi-Fi 2,4 et 5 GHz, Bluetooth
- Option 4G LTE Cat 4 par module mini PCIe, avec emplacement SIM protégé ESD 15 kV
- 1 RS-232 et 1 RS-485 isolés, 2 entrées TOR et 2 sorties TOR ou impulsion
- Emplacement M.2 pour SSD NVMe, chien de garde matériel indépendant
- Format compact 124 x 76 x 35 mm pour 315 g, montage rail DIN ou mural
- Alimentation 9 à 36 V DC, moins de 10 W, fonctionnement de -25 à +70 °C
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : concentrateur de compteurs d'énergie RS-485 et envoi des index vers une plateforme de suivi des consommations
- Local technique ou datacenter : surveillance de contacts (défaut, porte, onduleur) sur les entrées TOR et report d'alarme par SNMP, MQTT ou e-mail applicatif
- Petits sites distants : routeur 4G et passerelle Modbus dans le même boîtier, avec VPN pour la télémaintenance
- Industrie : conversion Modbus RTU vers Modbus TCP, OPC UA ou MQTT pour relier des machines existantes à un MES ou au cloud
Intégration et compatibilité
Le logiciel ElastPro configure par variables la lecture et la conversion de protocoles : Modbus RTU, ASCII et TCP maître ou esclave, BACnet MS/TP et BACnet/IP, IEC 104, DNP3, OPC UA, EtherNet/IP, protocoles d'automates, MQTT et Sparkplug B. Pour une simple conversion sans calcul local, comparez avec nos passerelles Modbus.
Les fonctions réseau couvrent la bascule et le partage de charge entre WAN filaire et 4G, PPP, PPPoE, SNMP v1, v2c et v3, DHCP, RIP, OSPF, BGP, DNS, DDNS, QoS, SNTP, Telnet et SSH. Les tunnels OpenVPN, L2TP, PPTP, IPsec, WireGuard et ZeroTier sécurisent l'accès à distance. Le système Raspbian (ou OpenWRT selon la fiche technique) accueille Python, Node-RED, Docker, CODESYS ou Ignition, et la configuration se fait par interface web, ligne de commande ou à distance.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EG410-CM4102008-N | 2 Go RAM, 8 Go eMMC, sans module cellulaire | Passerelle raccordée au réseau du bâtiment |
| EG410-CM4102008-QEC25 | 2 Go RAM, 8 Go eMMC, module 4G LTE Cat 4 | Site distant, télégestion en 4G |
| EG410-CM4104032-N | 4 Go RAM, 32 Go eMMC, sans module cellulaire | Applications plus lourdes, conteneurs, historisation locale |
| EG410-CM4104032-QEC25 | 4 Go RAM, 32 Go eMMC, module 4G LTE Cat 4 | Edge computing autonome sur site isolé |
Caractéristiques techniques
| Processeur | Raspberry Pi CM4, Broadcom BCM2711, 4 x Cortex-A72 (ARM v8) à 1,5 GHz |
| Mémoire et stockage | 2 Go LPDDR4 et 8 Go eMMC ou 4 Go LPDDR4 et 32 Go eMMC selon la référence |
| Stockage additionnel | 1 emplacement M.2 pour SSD NVMe |
| Ethernet | 1 port Gigabit RJ45, WAN ou LAN |
| Radio | Wi-Fi 2,4 et 5 GHz 802.11b/g/n, Bluetooth ; 4G LTE Cat 4 sur les références QEC25 |
| Antennes | 2 connecteurs SMA femelle |
| SIM | 1 emplacement, protection ESD 15 kV |
| Ports série | 1 RS-232 (TXD, RXD, GND) et 1 RS-485 (A, B, GND) isolés, ESD 15 kV |
| E/S | 2 entrées TOR, 2 sorties TOR ou impulsion |
| Autres interfaces | 2 USB 2.0, 1 USB-C console, 1 HDMI 2.0 (4K à 60 Hz) |
| Alimentation | 9 à 36 V DC, 24 V conseillé, bornier industriel débrochable |
| Consommation | Moins de 10 W (système) |
| Horloge | RTC intégrée sur supercondensateur (option) |
| Boîtier | Aluminium dissipateur, sans ventilateur, IP30 |
| Dimensions et poids | 124 x 76 x 35 mm, 315 g |
| Montage | Rail DIN 35 mm ou mural |
| Températures | Fonctionnement -25 à +70 °C, stockage -30 à +75 °C |
| Humidité | 5 à 95 % sans condensation |
| CEM | Décharges électrostatiques, champ rayonné et surtensions : niveau 3 |
| Certification | CE |
| Système | Raspbian avec SDK ou OpenWRT V21 ; ElastPro |
| Garantie | 12 mois constructeur |
Critères de sélection
- Connectivité radio
- 4G LTE, Bluetooth LE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, RS-485, RS-232, Modbus RTU, BACnet MS/TP, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST, OPC UA, EtherNet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Gigabit, VPN, Wi-Fi intégré, Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- Wi-Fi 2,4 GHz, Wi-Fi 5 GHz
- Variante
- 2 Go RAM et 8 Go eMMC ou 4 Go RAM et 32 Go eMMC ; avec ou sans 4G LTE
- Processeur
- Raspberry Pi CM4, Broadcom BCM2711, quadricœur Cortex-A72 1,5 GHz
- Système
- Raspbian avec SDK ou OpenWRT V21, logiciel ElastPro
- Ports série
- 1 RS-232 et 1 RS-485 isolés
- Stockage additionnel
- M.2 pour SSD NVMe
- Température de fonctionnement
- -25 à +70 °C
- Dimensions
- 124 x 76 x 35 mm, 315 g
- Mémoire
- 4 Go RAM, 32 Go eMMC, 2 Go RAM, 8 Go eMMC
- Option 4G
- Avec 4G LTE, Sans 4G
Contenu et accessoires compatibles
Prévoir une alimentation 12 à 24 V DC (voir nos alimentations rail DIN), une carte SIM M2M et une antenne SMA pour les versions 4G (voir nos antennes 4G et LoRa), et éventuellement un SSD NVMe M.2 pour l'historisation longue durée.
Documentation
Questions fréquentes
Quelle différence entre les quatre références de l'EG410 ?
Elles partagent le même boîtier et les mêmes interfaces. Le code CM4102008 correspond à 2 Go de RAM et 8 Go eMMC, le code CM4104032 à 4 Go de RAM et 32 Go eMMC. Le suffixe QEC25 indique un module 4G LTE Cat 4 installé, le suffixe N une version sans module cellulaire, raccordée par Ethernet ou Wi-Fi.
L'EG410 peut-il recevoir un module LoRaWAN ?
L'EG410 dispose d'un seul emplacement mini PCIe, qui accueille soit un module cellulaire, soit un module LoRaWAN. Les références proposées ici sont en version sans module ou 4G. Pour combiner 4G et LoRaWAN dans le même boîtier, l'EG500 et ses deux emplacements radio est plus adapté ; une version LoRaWAN de l'EG410 peut être étudiée sur devis.
Quelle différence entre l'EG410 et l'EG500 ?
L'EG410 est plus compact (124 x 76 x 35 mm, 315 g) avec 1 port Gigabit, 2 DI, 2 DO et un emplacement M.2 pour SSD NVMe. L'EG500 mesure 187 x 112 x 42 mm et offre 2 ports Gigabit, 6 DI, 6 DO, 3 entrées analogiques et deux emplacements radio. Le choix dépend surtout du nombre d'E/S à câbler.
Quels protocoles de GTB l'EG410 sait-il gérer ?
Avec le logiciel ElastPro, il collecte et convertit Modbus RTU, ASCII et TCP en maître ou esclave, BACnet MS/TP et BACnet/IP, OPC UA, EtherNet/IP, IEC 104, DNP3 et publie en MQTT ou Sparkplug B. Le port RS-485 isolé sert aux compteurs et automates série, le port Ethernet à la supervision.
À propos de Elastel
Elastel (Elastel Technology Ltd) est un fabricant chinois de passerelles IoT industrielles fondé en 2018 et installé à Xiamen. La marque conçoit des passerelles edge computing basées sur le Raspberry Pi Compute Module 4, des passerelles IoT à processeur Arm et des routeurs cellulaires, pensés pour relier les équipements de terrain aux plateformes de supervision.
Voir toute la gamme ElastelDemander un devis pour le EG410
Précisez la mémoire, l'option 4G et les quantités : nous revenons vers vous sous 24 h ouvrées avec une offre adaptée. Nos techniciens vous conseillent aussi sur le choix entre EG410, EG500 et EG324 selon les interfaces à raccorder.
Produits similaires
Voir toute la catégorieRed Lion FlexEdge DAS USB - Module sled port USB hôte pour passerelle
- Aucune (filaire)
- USB
- Alimenté par le bus
Robustel MG460 - Passerelle edge computing sécurisée 4G/5G, 5 ports Gigabit
- 4G LTE
- 5G
- 2G / 3G
Robustel EG5100 - Passerelle edge computing 4G Debian et Docker
- 4G LTE
- 2G / 3G
- Bluetooth LE
Red Lion FlexEdge DA50 - Passerelle edge modulaire 1 sled, 4G, Wi-Fi ou série
- 4G LTE
- Wi-Fi
- Aucune (filaire)
Autres produits Elastel
Toute la gamme ElastelElastel EG500 - Passerelle edge Raspberry Pi CM4, 4G et LoRaWAN en option
- LoRaWAN
- 4G LTE
- Bluetooth LE
Elastel EG324 - Passerelle IoT industrielle 4 ports série, 4G ou Wi-Fi
- 4G LTE
- 2G / 3G
- Wi-Fi
Pour aller plus loin
Produits similaires
Red Lion FlexEdge DAM PID - Module de régulation PID 1 ou 2 boucles
- Module de régulation PID 1 ou 2 boucles pour contrôleur FlexEdge DA70
- Entrées universelles thermocouple, RTD, 0-10 V et 0/4-20 mA
- Sorties relais, SSR ou analogique 10 V / 20 mA selon la version
- Auto-réglage, modes tout ou rien, P, PI et PID, IP30, rail DIN
- Alimenté par la DA70 (3,3 W maximum), -40 à +70 ou +75 °C, Classe I Division 2
ORing IGMG-P83244GC+ - Passerelle IoT 4G industrielle 8 ports Gigabit
- 4G LTE double SIM avec redondance ou partage de charge
- Switch 8 ports Gigabit : 4 RJ45 et 4 combo RJ45/SFP, 2 ports série RS-232/422/485
- Ignition ou Ignition Edge, Node-RED, PostgreSQL et SSD 64 Go embarqués
- Double entrée isolée 12 à 48 VDC, PoE PD 802.3at, 18 W typique
- Boîtier IP30 sans ventilateur, -40 à 75 °C, garantie 5 ans
Red Lion FlexEdge DAM - Module d'entrées et sorties TOR et analogiques
- Modules d'E/S enfichables pour contrôleur FlexEdge DA70, jusqu'à 10 par appareil
- 8 versions : TOR, relais, 8 sorties analogiques, entrées universelles, mixtes, comptage
- Entrées TC, RTD, 0-10 V, 0/4-20 mA ; sorties analogiques jusqu'à ±10 V et 4-20 mA
- Alimentés par le DA70 (1,0 à 4,6 W), échange à chaud, IP30, rail DIN
- -40 à +75 °C, Classe I Division 2, ATEX selon module
Red Lion FlexEdge DAS Ethernet - Module sled double port Ethernet isolé
- Sled pour passerelles FlexEdge DA50 et DA70 : 2 ports Ethernet 10/100BASE-T(X) RJ45
- Isolation individuelle de chaque port : 1 500 Vrms vers le contrôleur
- MDI/MDI-X automatique, LED d'état bicolore
- Alimenté par la passerelle hôte, 2,1 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS

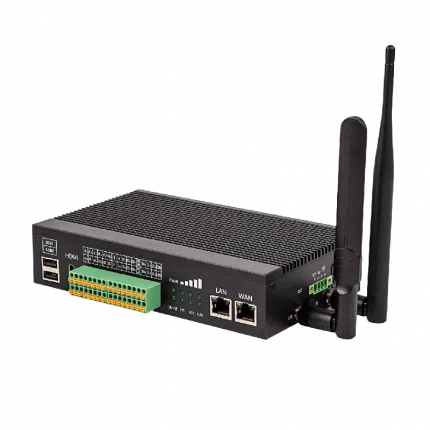

Elastel EG500 - Passerelle edge Raspberry Pi CM4, 4G et LoRaWAN en option
