Enless TX PULSE - Compteur d'impulsions LoRaWAN 2 entrées, version ATEX
- 2 entrées impulsionnelles contact sec ou collecteur ouvert, 10 Hz max
- LoRaWAN classe A et LoRa Easy Enless, 868 MHz, 25 mW
- Pile type D remplaçable : 12 ans à 5 min, jusqu'à 20 ans à 30 min
- Boîtier IP65, montage mural, collier ou rail DIN
- Version 600-037 certifiée ATEX II 1 G Ex ia IIC T3 Ga
| Connectivité radio | LoRa propriétaire, LoRaWAN |
|---|---|
| Grandeur mesurée | Impulsions |
| Entrées et sorties | Entrée impulsion / comptage |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Rail DIN |
| Certifications | Atex, LoRaWAN certifié |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Plus de 10 ans |
| Compatibilité | Passerelles LoRaWAN, récepteurs Enless LoRa Easy RX Modbus 500-302 et RX BACnet 500-312 |
| Connecteur | Câble de raccordement (entrées impulsionnelles) |
| Pile de rechange | BAT D 1000-031 (600-036), BAT D 1000-029 (600-037) |
| Version | Standard, ATEX zone 0 |
- LoRaWAN
- LoRa propriétaire
- IP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

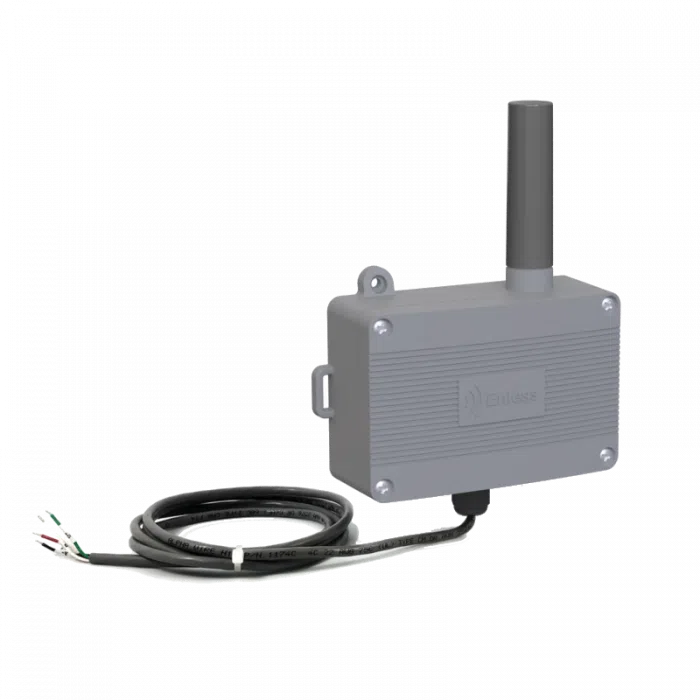

Le compteur d'impulsions LoRaWAN Enless TX PULSE rend communicant un compteur d'eau, d'électricité ou de gaz équipé d'une sortie impulsion. Il compte les impulsions sur 2 entrées et transmet l'index par radio, sans tirage de câble jusqu'à l'armoire de GTB.
Il s'adresse aux exploitants, aux bureaux d'études et aux intégrateurs qui veulent suivre les consommations par bâtiment ou par usage. La version ATEX 600-037, certifiée pour la zone 0, couvre la télérelève des compteurs de gaz installés en atmosphère explosive.
Points forts du TX PULSE
- 2 entrées impulsionnelles, contact sec ou collecteur ouvert
- Impulsions de 50 ms minimum, 10 Hz maximum, filtre antirebond intégré
- Double protocole : LoRaWAN classe A et LoRa Easy Enless, en 868 MHz
- Portée annoncée de plus de 5 km en champ libre
- Pile lithium type D remplaçable : 12 ans à 5 min, jusqu'à 20 ans à 30 min
- Boîtier IP65 de 118 x 79 x 43,3 mm, fixation murale, collier ou rail DIN

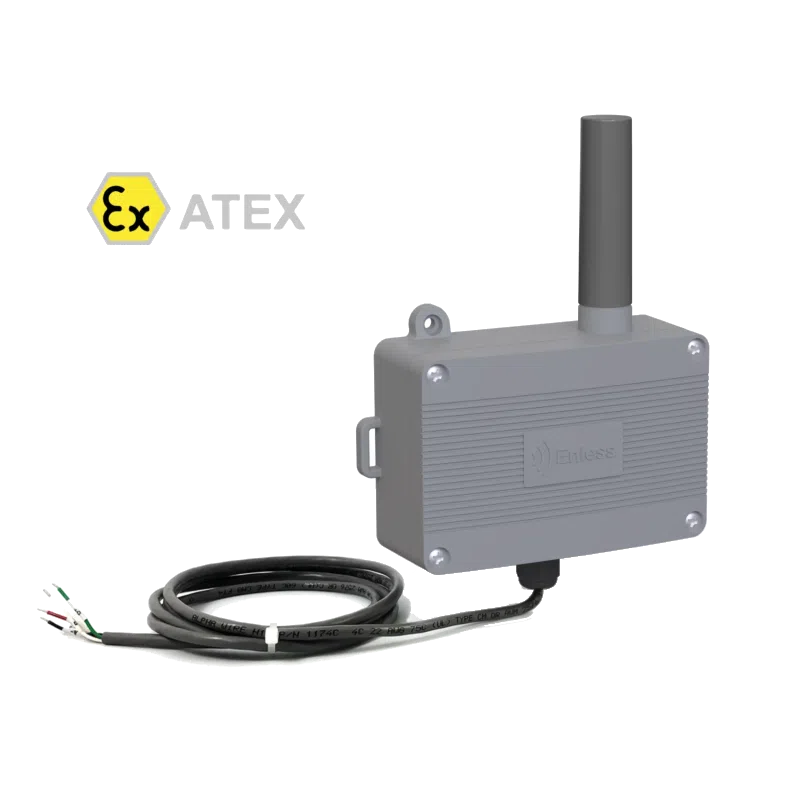

- Version 600-037 certifiée ATEX II 1 G Ex ia IIC T3 Ga (zone 0)
Applications en bâtiment et sur site technique
- Tertiaire et collectivités : sous-comptage de l'eau et de l'électricité par bâtiment pour le suivi du décret tertiaire.
- Postes et locaux gaz : télérelève des compteurs de gaz en zone ATEX avec le TX PULSE ATEX 600-037.
- Enseignement et santé : détection d'une consommation d'eau anormale la nuit ou le week-end, signe d'une fuite.
- Logistique et industrie : suivi des consommations par process ou par atelier, sur compteurs à émetteur d'impulsions.
- Parcs immobiliers répartis : relève automatique de compteurs éloignés, sans tournée de relevé manuel.
Intégration et compatibilité
En mode LoRaWAN, le capteur rejoint un réseau privé ou opéré par activation OTAA (DevEUI, AppEUI, AppKey). Il fonctionne avec les passerelles LoRaWAN du marché et avec la gateway LoRaWAN Enless, qui décode nativement les trames et les présente en table Modbus ou en objets BACnet pour la GTB. Voir nos passerelles LoRaWAN.
En mode LoRa Easy, il dialogue avec un récepteur Enless : RX Modbus 500-302 (Modbus TCP et RTU), RX BACnet 500-312 (BACnet/IP et MS/TP) ou récepteur HTTP qui pousse les mesures en JSON. Chaque récepteur accepte 50 capteurs Enless au maximum et le répéteur RX Repeater 600-301 prolonge la liaison sur les grands sites. Ces récepteurs sont présentés avec nos passerelles BACnet et sur la page Enless Wireless.
Le TX PULSE transmet un index cumulé, ce qui évite toute perte de comptage si une trame radio est manquée. Il trouve sa place parmi nos compteurs d'impulsions, à côté des autres interfaces de télérelève.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600-036 | Version standard, pile BAT D 1000-031 | Compteurs d'eau et d'électricité, compteurs de gaz hors zone classée |
| 600-037 | Version ATEX zone 0 (II 1 G Ex ia IIC T3 Ga), pile BAT D 1000-029 imposée | Compteurs de gaz en poste ou local à atmosphère explosive |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Transmetteur radio de comptage d'impulsions |
| Entrées | 2 entrées impulsionnelles, contact sec ou collecteur ouvert |
| Impulsions acceptées | Durée 50 ms minimum, fréquence 10 Hz maximum |
| Fonction additionnelle | Antirebond |
| Protocoles radio | LoRaWAN classe A (version 1.0.2, RP001-1.0.2 revB) et LoRa Easy (protocole propriétaire Enless) |
| Fréquence | EU868 (868 MHz) |
| Puissance d'émission | 25 mW (14 dBm) |
| Identifiants | LoRaWAN : DevEUI, AppEUI, AppKey ; LoRa Easy : LoRa ID |
| Chiffrement | AES128 en mode LoRaWAN |
| Périodicité d'émission | 5 min par défaut, configurable |
| Paramétrage | LoRaWAN : par downlink ; LoRa Easy : depuis le serveur web du récepteur |
| Alimentation | Pile lithium 3,6 V type D remplaçable (BAT D 1000-031 pour le 600-036, BAT D 1000-029 pour le 600-037) |
| Autonomie | 12 ans à 1 envoi toutes les 5 min, 15 ans à 15 min, 20 ans à 30 min (SF9 ou LoRa Easy) |
| Voyants | 3 voyants de diagnostic |
| Température de fonctionnement | -20 à +55 °C (électronique) |
| Indice de protection | IP65 |
| Dimensions | 118 x 79 x 43,3 mm, antenne de 78,4 mm en plus |
| Fixation | Murale (vissée), collier ou rail DIN |
| Certifications | CE, UKCA, LoRaWAN ; ATEX II 1 G Ex ia IIC T3 Ga, LCIE 14 ATEX 3013 X (600-037) |
| Température ambiante ATEX | -20 °C ≤ Tamb ≤ +55 °C (600-037) |
Critères de sélection
- Connectivité radio
- LoRaWAN, LoRa propriétaire
- Grandeur mesurée
- Impulsions
- Entrées et sorties
- Entrée impulsion / comptage
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Rail DIN
- Certifications
- Atex, LoRaWAN certifié
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Plus de 10 ans
- Compatibilité
- Passerelles LoRaWAN, récepteurs Enless LoRa Easy RX Modbus 500-302 et RX BACnet 500-312
- Connecteur
- Câble de raccordement (entrées impulsionnelles)
- Pile de rechange
- BAT D 1000-031 (600-036), BAT D 1000-029 (600-037)
- Version
- Standard, ATEX zone 0
Contenu et accessoires compatibles
- Émetteur fourni avec sa pile lithium type D remplaçable
- Pile de rechange Enless BAT D 1000-031 (600-036) ou BAT D 1000-029 (600-037, seule pile autorisée en ATEX)
- Câble JAE pour compteur Gazpar et câble Binder pour compteur gaz, compatibles avec le TX PULSE ATEX
- Récepteurs LoRa Easy RX Modbus 500-302 ou RX BACnet 500-312, répéteur RX Repeater 600-301
Documentation
Questions fréquentes
Quelle version du TX PULSE choisir pour un compteur de gaz ?
Si le compteur est installé dans une zone à atmosphère explosive, comme un poste ou un local gaz, il faut la version TX PULSE ATEX 600-037. Elle est certifiée II 1 G Ex ia IIC T3 Ga (certificat LCIE 14 ATEX 3013 X) et fonctionne uniquement avec la pile Ramway ER34615, référence Enless BAT D 1000-029. Hors zone classée, la version standard 600-036 suffit.
Quels compteurs peut-on raccorder ?
Tout compteur d'eau, d'électricité ou de gaz équipé d'une sortie impulsion en contact sec ou en collecteur ouvert. Les impulsions doivent durer au moins 50 ms, avec une fréquence de 10 Hz au maximum. Un filtre antirebond évite les comptages parasites.
Peut-on relever deux compteurs avec un seul boîtier ?
Oui. Le TX PULSE dispose de 2 entrées impulsionnelles indépendantes. Deux compteurs proches, par exemple eau froide et eau chaude d'un même local, peuvent donc partager un seul émetteur.
Le TX PULSE fonctionne-t-il avec une passerelle LoRaWAN d'une autre marque ?
Oui. En mode LoRaWAN classe A (version 1.0.2), il est compatible avec les passerelles LoRaWAN du marché et avec les réseaux opérés. Le mode LoRa Easy, lui, impose un récepteur Enless.
Quelle autonomie attendre en exploitation ?
Selon le tableau d'autonomie Enless, la pile type D tient environ 12 ans avec un envoi toutes les 5 minutes, 15 ans à 15 minutes et 20 ans à 30 minutes, en SF9 ou en LoRa Easy. La pile se remplace sur site.
À propos de Enless
Enless Wireless est un fabricant français qui conçoit, développe et commercialise des produits radio basés sur la technologie LoRa. Ses capteurs TX et récepteurs RX, fabriqués en France, sont destinés aux intégrateurs GTB et CVC qui veulent instrumenter un bâtiment existant sans câblage, pour le suivi énergétique, le confort et la relève de compteurs.
Voir toute la gamme EnlessDemander un devis pour le TX PULSE
Indiquez le nombre de TX PULSE souhaités, le type de réseau visé (LoRaWAN ou LoRa Easy) et votre GTB : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et peuvent inclure passerelle, récepteur ou piles de rechange.
Produits similaires
Voir toute la catégorieHWgroup M-Count 2C - Compteur d'impulsions S0 vers M-Bus 2 canaux
- Aucune (filaire)
- M-Bus
- Impulsions
ControlByWEB X-15s - Module d'extension 8 entrées numériques pour X-400
- Aucune (filaire)
- RS-485
- Ouverture / contact

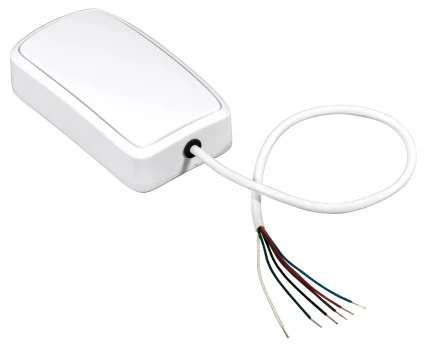

Efento BLE Impulsions - Compteur d'impulsions 3 canaux sans fil Bluetooth
