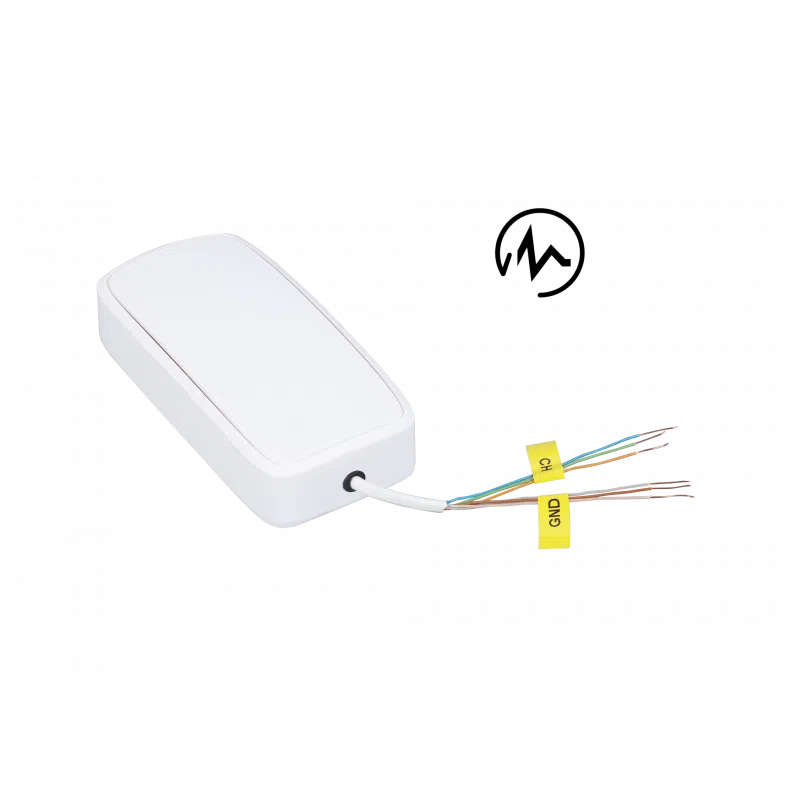

Efento NB-IoT Impulsions - Compteur d'impulsions 3 canaux NB-IoT
- 3 canaux pour compter les impulsions de compteurs d'eau, de gaz ou d'électricité à sortie S0
- Transmission NB-IoT directe (LTE Cat NB2, protocole CoAP), sans passerelle
- Génération 2 : pile 8 500 mAh jusqu'à 8 ans, ou USB-C avec batterie de secours 1 300 mAh
- Comptage cumulé ou par période, jusqu'à 1012 - 1 impulsions, mémoire 50 000 mesures
- Boîtier ABS IP30, -25 à +70 °C, CE (RED), FCC, RoHS
| Connectivité radio | Bluetooth LE, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP |
| Grandeur mesurée | Débit / volume d'eau, Énergie électrique, Impulsions |
| Entrées et sorties | Entrée impulsion / comptage |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau |
| Plage de mesure | Impulsions : 0 à 999 999 999 999 par canal (génération 2) |
| Autonomie | Jusqu'à 8 ans (génération 2), jusqu'à 5 ans (génération 1) |
| Compatibilité | Compteurs d'eau, de gaz et d'électricité à sortie impulsion (S0), débitmètres, Efento Cloud |
| Variante | Usage général, électricité ou eau ; génération 1 ou 2 ; pile ou USB-C |
| Entrées | 3 canaux impulsion ; génération 2 : câble 3 voies de 40 cm |
| Durée d'impulsion | Minimum 7,14 ms (génération 2) ; 5 à 500 ms, contact NO avec pull-up 3,6 V (génération 1) |
| Mémoire | 50 000 mesures (génération 2), réparties entre les canaux |
| Bandes NB-IoT | 19 bandes de B1 à B85, LTE Cat NB2 (génération 2) ; B8 et B20 par défaut (génération 1) |
| Usage (version) | Général, Électricité, Eau |
| Génération | Génération 1, Génération 2 |
| Alimentation (version) | Pile, USB |
- NB-IoT
- Bluetooth LE
- LwM2M / CoAP
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron 2 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le compteur d'impulsions NB-IoT Efento rend communicants les compteurs d'eau, de gaz et d'électricité équipés d'une sortie impulsion. Ses 3 canaux comptent les impulsions de trois compteurs en parallèle et les index partent directement par le réseau cellulaire NB-IoT (Narrowband IoT), sans passerelle ni câble réseau.
Il s'adresse aux gestionnaires de patrimoine, exploitants, bureaux d'études et services énergie qui veulent remplacer les relevés manuels, mettre en place un sous-comptage par zone ou par locataire, ou suivre des compteurs isolés. Le boîtier se fixe à côté du compteur, fonctionne sur pile pour plusieurs années ou sur USB-C, et ses données sont exploitables dans Efento Cloud ou dans votre propre plateforme.
Points forts du NB-IoT Impulsions
- 3 canaux impulsion pour 3 compteurs simultanés, câble de 40 cm en génération 2
- Comptage cumulé ou par période définie (par exemple 24 h), jusqu'à 1012 - 1 impulsions, résolution 1 impulsion
- Durée d'impulsion minimale 7,14 ms en génération 2 ; 5 à 500 ms en génération 1
- NB-IoT LTE Cat NB2 sur 19 bandes, 23 dBm, protocole CoAP, sans passerelle
- Génération 2 : pile 8 500 mAh jusqu'à 8 ans, ou USB-C avec batterie de secours de 1 300 mAh
- Mémoire de 50 000 mesures, mesure de 5 s à 7 jours, envoi de 1 minute à 7 jours
- Configuration Bluetooth LE en moins de 15 minutes, réglages et mises à jour à distance
Applications en bâtiment et sur site technique
- Sous-comptage tertiaire : relevé des compteurs divisionnaires d'électricité par étage, par usage (CVC, éclairage, prises) ou par locataire pour la refacturation.
- Eau et réseaux : télérelève de compteurs d'eau en sous-sol ou en regard, détection de consommations anormales la nuit ou le week-end.
- Gaz et chaufferies : suivi de la consommation des chaudières sur des sites secondaires sans GTB.
- Collectivités et bailleurs : instrumentation d'un parc d'écoles, de gymnases ou de logements sans travaux ni infrastructure de comptage.
Intégration et compatibilité
Le compteur transmet ses données en CoAP sur le réseau NB-IoT. Efento Cloud les convertit en consommations selon le poids d'impulsion configuré et gère alertes et rapports. Les protocoles standards documentés par Efento permettent aussi d'alimenter votre propre serveur, une plateforme IoT, un système de management de l'énergie ou une GTB (BACnet, Modbus) via un middleware.
La mise en service se fait avec l'application mobile Efento en Bluetooth Low Energy. Ensuite, la configuration et les mises à jour du micrologiciel s'effectuent à distance, sans retourner sur site. Voir aussi nos compteurs d'impulsions, les compteurs d'eau à sortie impulsion et la gamme Efento.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 5906660327721 | Génération 1, usage général, 3 piles AA 6 300 mAh | Tout compteur à sortie impulsion, extension d'un parc existant |
| 5906660327738 | Génération 1, version électricité | Compteurs d'énergie électrique à sortie S0 |
| 5906660327745 | Génération 1, version eau | Compteurs d'eau à sortie impulsion |
| 5905309603660 | Génération 2, câble 3 x 40 cm, pile 8 500 mAh jusqu'à 8 ans | Nouveau projet sans alimentation à proximité |
| 5905309603554 | Génération 2, câble 3 x 40 cm, USB-C et batterie de secours 1 300 mAh | Envois fréquents, prise disponible |
Caractéristiques techniques
| Entrées | 3 canaux impulsion, 3 appareils simultanés |
| Plage de comptage (génération 2) | 0 à 999 999 999 999 impulsions, résolution 1 impulsion |
| Durée d'impulsion | Génération 2 : minimum 7,14 ms, maximum configurable ; génération 1 : 5 à 500 ms |
| Type d'entrée (génération 1) | Contact NO, pull-up 3,6 V |
| Câble (génération 2) | Câble de 40 cm pour 3 sources d'impulsions |
| Mémoire (génération 2) | 50 000 mesures réparties entre les canaux |
| Intervalles (génération 2) | Mesure 5 s à 7 jours ; envoi 1 minute à 7 jours |
| Intervalle d'envoi (génération 1) | 5 minutes à 10 jours |
| NB-IoT (génération 2) | LTE Cat NB2, 3GPP Release 13 et 14, bandes 1, 2, 3, 4, 5, 8, 12, 13, 17, 18, 19, 20, 25, 26, 28, 66, 70, 71, 85, 23 dBm ±2 dB |
| NB-IoT (génération 1) | 3GPP Release 13, B8 et B20 par défaut, autres bandes sur demande |
| Protocole | CoAP |
| Bluetooth Low Energy | 4.0, 2,4 GHz, 2,5 mW (4 dBm), portée jusqu'à 100 m en champ libre |
| Alimentation (génération 2) | Pile 8 500 mAh remplaçable, jusqu'à 8 ans ; ou USB-C avec batterie de secours rechargeable 1 300 mAh |
| Alimentation (génération 1) | 3 piles AA 6 300 mAh remplaçables, jusqu'à 5 ans |
| Boîtier | ABS blanc, IP30 |
| Dimensions et poids | Génération 2 : 32,5 x 60 x 125 mm, 155 g (pile) ou 140 g (USB-C) ; génération 1 : 26 x 60 x 124 mm, 150 g |
| Fonctionnement | -25 à +70 °C (génération 2), -15 à +70 °C (génération 1), 0 à 99 % HR sans condensation |
| Charge (version USB-C) | 0 à +45 °C |
| Certifications (génération 2) | CE (RED), FCC, RoHS |
Critères de sélection
- Connectivité radio
- NB-IoT, Bluetooth LE
- Protocoles IP et intégration
- LwM2M / CoAP
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Impulsions
- Entrées et sorties
- Entrée impulsion / comptage
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Pose libre / bureau
- Plage de mesure
- Impulsions : 0 à 999 999 999 999 par canal (génération 2)
- Autonomie
- Jusqu'à 8 ans (génération 2), jusqu'à 5 ans (génération 1)
- Compatibilité
- Compteurs d'eau, de gaz et d'électricité à sortie impulsion (S0), débitmètres, Efento Cloud
- Variante
- Usage général, électricité ou eau ; génération 1 ou 2 ; pile ou USB-C
- Entrées
- 3 canaux impulsion ; génération 2 : câble 3 voies de 40 cm
- Durée d'impulsion
- Minimum 7,14 ms (génération 2) ; 5 à 500 ms, contact NO avec pull-up 3,6 V (génération 1)
- Mémoire
- 50 000 mesures (génération 2), réparties entre les canaux
- Bandes NB-IoT
- 19 bandes de B1 à B85, LTE Cat NB2 (génération 2) ; B8 et B20 par défaut (génération 1)
- Usage (version)
- Général, Électricité, Eau
- Génération
- Génération 1, Génération 2
- Alimentation (version)
- Pile, USB
Contenu et accessoires compatibles
La génération 2 est livrée avec son câble de raccordement 3 voies de 40 cm. La connectivité NB-IoT (SIM et forfait), l'abonnement Efento Cloud et le support mural sont proposés séparément. Efento propose aussi des versions génération 2 en boîtier IP65, sur demande.
Documentation
Questions fréquentes
Quels compteurs peut-on raccorder ?
Tout compteur ou appareil équipé d'une sortie impulsion : compteurs d'eau, de gaz ou d'électricité à sortie S0, débitmètres, contacts reed, codeurs. Le module dispose de 3 canaux et compte les impulsions de 3 appareils en même temps. En génération 1, les entrées acceptent des contacts NO avec pull-up 3,6 V, pour des impulsions de 5 à 500 ms.
Quelle différence entre les versions usage général, électricité et eau ?
Il s'agit du même compteur d'impulsions 3 canaux. Efento propose en génération 1 des références dédiées au suivi de la consommation électrique et de la consommation d'eau, en plus de la version universelle. La génération 2 est proposée en version usage général, à paramétrer selon le compteur raccordé.
Pile ou USB-C : quelle alimentation choisir ?
La version sur pile (8 500 mAh, jusqu'à 8 ans) s'installe partout, sans aucun câble. La version USB-C convient quand une prise est disponible et que l'on veut des envois fréquents : sa batterie de secours rechargeable de 1 300 mAh maintient le fonctionnement pendant une coupure de courant.
Faut-il une passerelle ?
Non. Le compteur envoie ses index par le réseau cellulaire NB-IoT de l'opérateur, en protocole CoAP. Vérifiez simplement la couverture NB-IoT à l'emplacement prévu.
Les données peuvent-elles alimenter une GTB ou un logiciel de suivi énergétique ?
Oui. Les index arrivent dans Efento Cloud, qui calcule les consommations, ou dans votre propre serveur grâce aux protocoles standards documentés par Efento. Ils peuvent ensuite être transmis à une GTB ou à un système de management de l'énergie via un middleware.
À propos de Efento
Efento est un fabricant polonais de capteurs sans fil fondé en mars 2014 à Cracovie. Ses capteurs et enregistreurs communiquent en Bluetooth Low Energy, en NB-IoT ou en LTE-M et s'appuient sur la plateforme Efento Cloud. Ils mesurent plus de vingt grandeurs physiques et chimiques, de la température à la qualité de l'air.
Voir toute la gamme EfentoDemander un devis pour le NB-IoT Impulsions
Indiquez le nombre et le type de compteurs à équiper ainsi que leur emplacement : nous répondons sous 24 h ouvrées avec une offre adaptée à vos quantités. Notre équipe technique vérifie avec vous la compatibilité des sorties impulsion et la couverture NB-IoT.
