Dragino CPL03 - Compteur d'impulsions et contact sec LoRaWAN et NB-IoT
- 3 entrées contact sec en comptage d'impulsions ou détection d'état
- Jusqu'à 16 777 215 impulsions par voie, alarme d'ouverture prolongée
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Boîtier extérieur IP67, -40 à +85 °C
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Comptage de personnes, Impulsions, Ouverture / contact |
| Usage | Comptage énergétique, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Nombre d'entrées | 3 contacts secs |
| Capacité de comptage | 16 777 215 impulsions par voie |
| Modes | Contact, 3 compteurs, 3 interruptions, comptage bidirectionnel |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP67
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino CPL03 est un compteur d'impulsions LoRaWAN et un détecteur de contact sec en boîtier extérieur IP67. Il lit l'état de contacts secs, compte les ouvertures et les impulsions sur trois voies, mesure la durée du dernier événement et transmet le tout sans fil, en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1. Il fonctionne sur pile, sur batterie rechargeable ou en solaire.
C'est la solution simple pour numériser des signaux déjà présents sur site : sortie impulsion d'un compteur d'eau, de gaz ou d'énergie, contact de défaut d'une pompe, état marche ou arrêt d'un équipement, fin de course d'un portail. Index et alarmes remontent ainsi sans câblage vers la GTB.
Points forts du CPL03
- Trois entrées contact sec, utilisables en comptage d'impulsions ou en détection d'état
- Compteurs cumulés jusqu'à 16 777 215 impulsions par voie
- Durée du dernier événement et alarme d'ouverture prolongée (mode contact)
- Mode comptage de passages bidirectionnel avec deux détecteurs PIR (firmware 1.1.3 et plus)
- Boîtier extérieur IP67, fonctionnement de -40 à +85 °C
- Historique Datalog en LoRaWAN, renvoyé au retour du réseau
- Pile Li-SOCl2 8 500 ou 19 000 mAh, jusqu'à 5 ans annoncés, ou alimentation solaire
Applications en bâtiment et sur site technique
- Comptage énergétique : relevé à distance des compteurs d'eau, de gaz ou électriques à sortie impulsion, pour le suivi des consommations et le décret tertiaire.
- Réseaux d'eau et arrosage : index des compteurs d'irrigation ou de réseaux secondaires sur les espaces verts d'une collectivité.
- Surveillance d'équipements : état de marche, défaut ou alarme d'une pompe, d'un surpresseur ou d'un groupe électrogène via son contact sec.
- Accès et ouvrants : ouverture de portails, de trappes ou de capots, avec compteur et durée.
Intégration et compatibilité
En LoRaWAN, le CPL03 rejoint le réseau en OTAA classe A avec ses clés d'usine et fonctionne avec The Things Stack, ChirpStack ou tout autre serveur réseau standard ; Dragino publie le décodeur sur GitHub. Le mode de travail, le front de comptage (ouverture ou fermeture), l'intervalle d'émission et les alarmes se règlent par Bluetooth 5.1, par commandes AT ou par downlink. Pour un compteur, on désactive l'émission à chaque impulsion et seul le total part à intervalle régulier. La GTB reprend index et états via MQTT, une API HTTP ou une passerelle LoRaWAN vers BACnet ou Modbus.
Les versions cellulaires fonctionnent sans passerelle : NB-IoT, LTE-M et LTE Cat 1 publient directement vers un broker ou une plateforme (ThingsBoard, ThingSpeak, Datacake, Node-RED, ThingsEye) en MQTT, MQTTs, TCP ou UDP, et en CoAP sur les versions NB et CB. Elles sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT ; les versions CB et CS savent ajouter une position GNSS.
Comparez avec les autres compteurs d'impulsions et détecteurs d'ouverture, ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau et une source d'énergie.
| Référence | Différence | Usage conseillé |
|---|---|---|

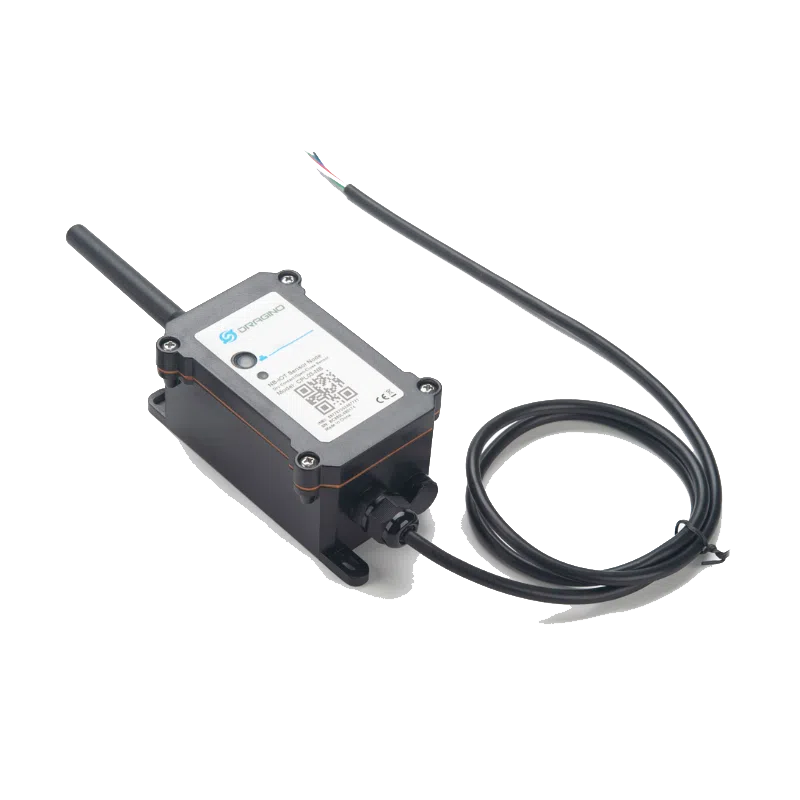

| CPL03-LB, -LB2 | LoRaWAN, pile Li-SOCl2 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

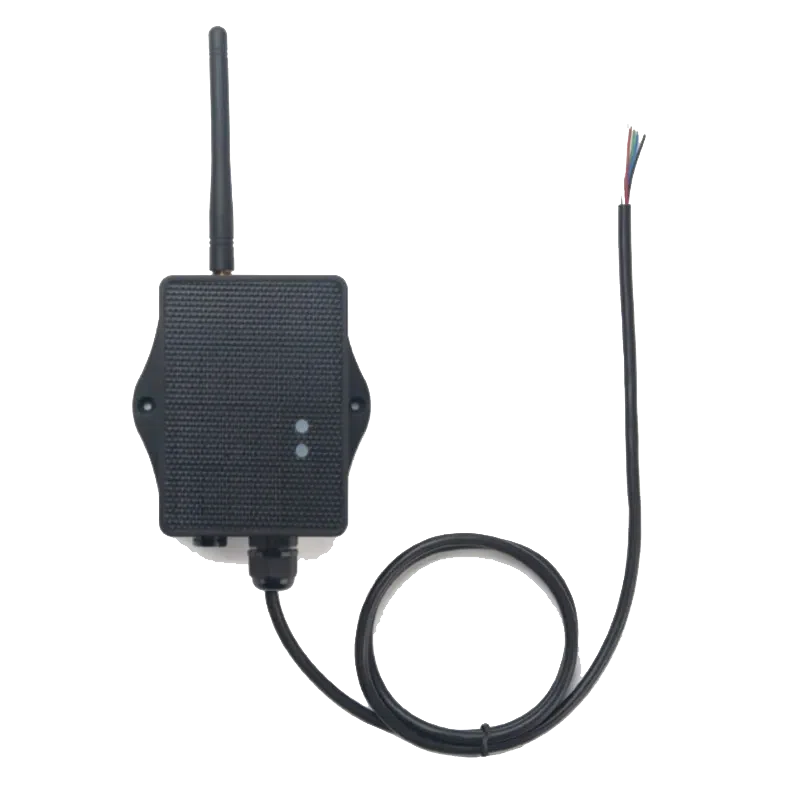

| CPL03-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans changement de pile |
| CPL03-NB, -NB2, -NS | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé couvert en NB-IoT |
| CPL03-CB, -CB2, -CS | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| CPL03-KN | LTE Cat 1, batterie rechargeable 1 000 mAh (socle de charge) | Zone sans NB-IoT ni LTE-M |
| CPL03-KS | LTE Cat 1, solaire et batterie Li-ion 3 000 mAh | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées | 3 entrées contact sec (PA8, PA4, PB15) |
| Modes | Contact unique avec alarme (défaut), 3 compteurs d'impulsions, 3 entrées d'interruption, comptage de passages bidirectionnel |
| Capacité de comptage | 16 777 215 impulsions par voie |
| Données transmises | État, total d'impulsions ou d'ouvertures, durée du dernier événement, horodatage |
| Indice de protection | IP67 |
| Température de fonctionnement | -40 à +85 °C |
| Tension d'alimentation | 2,5 à 3,6 V (LoRaWAN), 2,6 à 3,6 V (cellulaire) |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, EU868 (bande 862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS en option dans la trame |
| LTE Cat 1 (KN, KS) | Module EG800, bandes européennes B1, B3, B5, B7, B8, B20 et B28 |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP (NB et CB) ; MQTT, MQTTs, TCP, UDP (KN, KS) |
| Carte SIM | Emplacement nano-SIM, carte SIM non fournie |
| Alimentation | Pile Li-SOCl2 8 500 mAh (LB, NB, CB) ou 19 000 mAh (LB2, NB2, CB2) ; panneau solaire et Li-ion 3 000 mAh (LS, NS, CS, KS) ; Li-ion 1 000 mAh rechargeable (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans en LoRaWAN selon usage (constructeur) |
| Dimensions et poids (CB) | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Comptage de personnes, Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP67
- Type de montage
- Mural
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Nombre d'entrées
- 3 contacts secs
- Capacité de comptage
- 16 777 215 impulsions par voie
- Modes
- Contact, 3 compteurs, 3 interruptions, comptage bidirectionnel
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles
Le CPL03 est livré seul ; les versions cellulaires ajoutent une antenne externe. Les contacts à surveiller (émetteur d'impulsions du compteur, contact de défaut, détecteurs PIR) sont à prévoir selon l'application. Une passerelle LoRaWAN est nécessaire pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Le CPL03 peut-il relever un compteur d'eau ou de gaz ?
Oui, à condition que le compteur dispose d'une sortie impulsion à contact sec (émetteur reed ou relais). En mode comptage (AT+MOD=2), le CPL03 totalise les impulsions de trois compteurs, jusqu'à 16 777 215 par voie, et un champ libre permet d'indiquer à la plateforme le poids d'impulsion de chaque compteur.
Quels sont les modes de fonctionnement du CPL03 ?
Quatre modes sont documentés : contact unique avec compteur, durée et alarme d'ouverture (par défaut) ; trois compteurs d'impulsions ; trois entrées d'interruption (firmware 1.1.0 et plus) ; comptage de passages bidirectionnel avec deux détecteurs PIR (firmware 1.1.3 et plus).
Quelle différence avec le DS03A ?
Le DS03A est livré avec un contact magnétique pour surveiller une porte. Le CPL03 lit des contacts secs externes sur trois voies et se destine surtout au comptage d'impulsions et à la remontée d'états d'équipements, avec un boîtier IP67.
Le CPL03 perd-il des données en cas de coupure réseau ?
En LoRaWAN, la fonction Datalog stocke chaque événement horodaté quand l'accusé de réception n'arrive pas, puis renvoie l'historique au retour du réseau. Les compteurs d'impulsions sont cumulatifs : un relevé manqué est rattrapé à la trame suivante.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le CPL03
Indiquez le type de compteurs ou de contacts à relever et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
