Réf. R718H2Netvox R718H2 - Compteur d'impulsions LoRaWAN à 2 entrées
- 2 entrées impulsionnelles indépendantes, impulsions 2,4 à 3,3 V
- Comptage garanti des impulsions de 100 ms et plus, filtre réglable
- LoRaWAN Classe A, portée jusqu'à 10 km
- 2 piles ER14505, 5 ans annoncés avec un envoi toutes les 15 min
- Boîtier IP65 ou IP67 (option) aimanté de 112 x 88,19 x 32 mm
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Impulsions |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP65 / IP66, IP67 |
| Type de montage | Magnétique, Mural |
| Entrées et sorties | Entrée impulsion / comptage |
| Plage de mesure | Impulsions : 0 à 65 535 par envoi |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Entrées | 2 entrées impulsionnelles |
| Niveau d'impulsion | 2,4 à 3,3 V |
| Largeur d'impulsion min | 100 ms pour un comptage garanti |
| Piles | 2 x ER14505 3,6 V |
| Dimensions | 112 x 88,19 x 32 mm |
- LoRaWAN
- IP65 / IP66
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

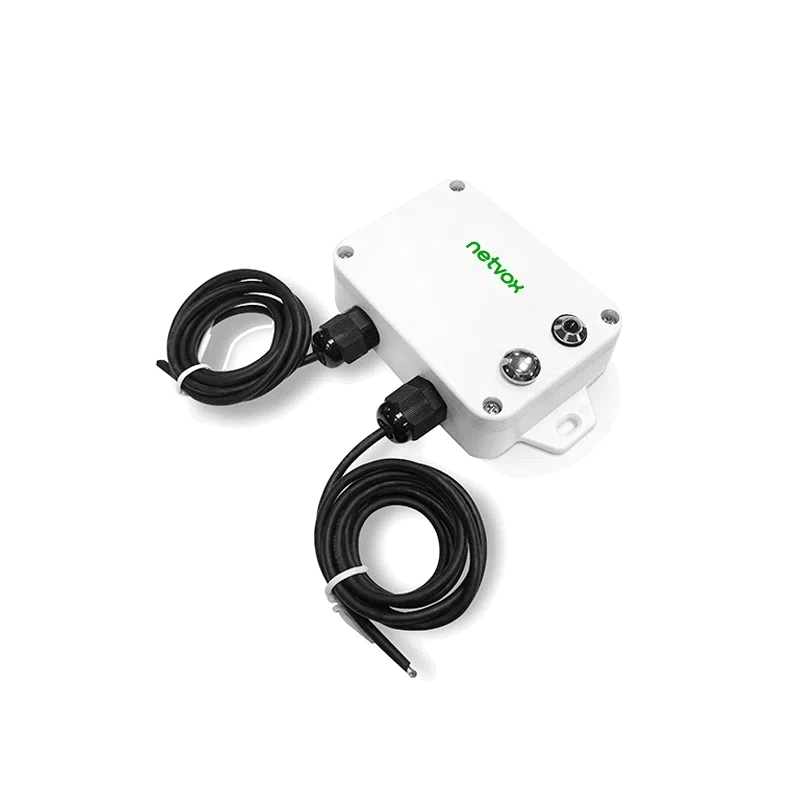

Le Netvox R718H2 est un compteur d'impulsions LoRaWAN à deux entrées qui relève la sortie impulsionnelle d'un compteur d'eau, de gaz, d'électricité ou d'un débitmètre et transmet le nombre d'impulsions par radio. Il rend communicant un compteur existant sans le remplacer ni tirer de bus de terrain.
Il s'adresse aux exploitants, gestionnaires de patrimoine et intégrateurs GTB qui veulent automatiser la relève de sous-compteurs : suivi des consommations par bâtiment ou par usage, détection de dérive, préparation des données du décret tertiaire. Ses deux voies indépendantes permettent de suivre deux compteurs voisins avec un seul émetteur.
Points forts du R718H2
- 2 entrées impulsionnelles indépendantes, niveau d'impulsion 2,4 à 3,3 V
- Comptage fiable des impulsions de 100 ms et plus, filtre réglable par pas de 5 ms
- Mode remise à zéro à chaque envoi ou mode cumulatif jusqu'à 65 535
- Envoi par défaut toutes les 3 600 s, intervalles réglables
- Autonomie annoncée de 5 ans avec un envoi toutes les 15 min
- 2 piles ER14505 3,6 V, courant de veille de 24 µA, alerte pile faible à 3,2 V
- Boîtier IP65 ou IP67 (option) de 112 x 88,19 x 32 mm, environ 160 g, base aimantée
- Portée annoncée jusqu'à 10 km en champ libre
Applications en bâtiment et sur site technique
- Tertiaire : relève automatique des sous-compteurs d'eau et d'électricité par étage ou par locataire.
- Enseignement et collectivités : suivi des consommations d'eau et de gaz des écoles, gymnases et équipements sportifs.
- Logements et résidences gérées : eau froide et eau chaude d'un même logement sur un seul émetteur.
- Industrie et logistique : comptage de débitmètres, de compteurs de production ou de cycles machines.
- Réseaux de chaleur : remontée de la sortie impulsionnelle d'un compteur d'énergie thermique.
Intégration et compatibilité
Le R718H2 est un équipement LoRaWAN Classe A qui s'enregistre en OTAA sur tout serveur réseau standard (ChirpStack, The Things Stack, ThingPark ou serveur intégré à une passerelle) via les passerelles LoRaWAN. Netvox le déclare compatible avec Actility/ThingPark, The Things Network et MyDevices/Cayenne.
La trame de données (FPort 6, type d'équipement 0x3F) contient la tension de pile et les deux compteurs d'impulsions ; la configuration (MinTime, MaxTime, mode de remise à zéro, temps de filtrage) passe par le FPort 7. Le décodeur figure dans le référentiel des équipements The Things Network. La conversion en litres, m³ ou kWh selon le poids d'impulsion du compteur se fait dans le serveur d'application ou la GTB, avant une remontée en MQTT ou HTTP.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrées | 2 entrées impulsionnelles, signal et masse |
| Niveau d'impulsion | 2,4 à 3,3 V, 3,3 V maximum |
| Largeur d'impulsion | 100 ms et plus pour un comptage garanti ; 10 ms ou moins filtré |
| Temps de filtrage | 10 ms par défaut, réglable par multiples de 5 ms |
| Capacité du compteur | 65 535 impulsions par envoi ou en mode cumulatif |
| Alimentation | 2 piles lithium ER14505 AA 3,6 V 2 400 mAh en parallèle |
| Autonomie | 5 ans avec un envoi toutes les 15 min (25 °C, SF10, 20 dBm) |
| Courant de veille | 24 µA |
| Courant d'émission max | 120 mA sous 3,3 V |
| Seuil de pile faible | 3,2 V, précision de mesure ±0,1 V |
| Intervalles par défaut | 3 600 s |
| Module radio | Semtech SX1276, saut de fréquence (FHSS), modulation LoRa ou FSK |
| Classe LoRaWAN | Classe A |
| Bande de fréquences | EU863-870 pour l'Europe, autres plans régionaux en configuration usine |
| Puissance d'émission | 16 dBm en EU868 |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s) |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Antenne | Intégrée |
| Indice de protection | IP65 ou IP67 (option) |
| Dimensions | 112 x 88,19 x 32 mm |
| Poids | environ 160 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Fixation | Base aimantée ou vis |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP65 / IP66, IP67
- Type de montage
- Mural, Magnétique
- Entrées et sorties
- Entrée impulsion / comptage
- Plage de mesure
- Impulsions : 0 à 65 535 par envoi
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Entrées
- 2 entrées impulsionnelles
- Niveau d'impulsion
- 2,4 à 3,3 V
- Largeur d'impulsion min
- 100 ms pour un comptage garanti
- Piles
- 2 x ER14505 3,6 V
- Dimensions
- 112 x 88,19 x 32 mm
Contenu et accessoires compatibles
Le R718H2 se raccorde aux compteurs d'eau communicants et aux compteurs d'énergie équipés d'une sortie impulsionnelle compatible. Selon le type de sortie, prévoir l'alimentation externe décrite dans le manuel Netvox, ainsi que deux piles ER14505 de rechange.
Documentation
Questions fréquentes
Quel type de sortie impulsionnelle accepte le R718H2 ?
L'entrée attend des impulsions de tension comprises entre 2,4 et 3,3 V, sans dépasser 3,3 V. Les schémas Netvox prévoient une alimentation externe pour générer ce niveau à partir de la sortie du compteur : le type de sortie (contact, collecteur ouvert, tension) est donc à vérifier avant le choix.
Les impulsions courtes sont-elles comptées ?
Netvox garantit le comptage des impulsions de 100 ms et plus. Entre 10 et 100 ms, elles sont comptées mais peuvent être manquées ; à 10 ms ou moins, le filtre les ignore. Le temps de filtrage se règle par pas de 5 ms.
Le compteur est-il remis à zéro à chaque envoi ?
Par défaut, oui : la trame contient le nombre d'impulsions depuis le dernier envoi. Un mode cumulatif (Clear When Roll-Over) s'active par commande ; le compteur monte alors jusqu'à 65 535, envoie cette valeur puis repart de zéro. Un redémarrage remet aussi le compteur à zéro.
Quelle fréquence d'envoi par défaut ?
Le R718H2 envoie toutes les 3 600 s par défaut. MinTime et MaxTime se règlent par commande descendante pour adapter la granularité du suivi à l'autonomie souhaitée.
Quelle différence avec le R718H ?
Le R718H2 compte deux voies indépendantes dans le même boîtier, par exemple l'eau froide et l'eau chaude d'un même local, et existe en IP65 ou IP67. Le R718H n'a qu'une entrée, en IP65.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R718H2
Précisez les compteurs à relever et leur type de sortie impulsionnelle : nous répondons sous 24 h ouvrées avec un conseil sur le raccordement et la couverture LoRaWAN. Les tarifs dépendent des quantités et de la configuration du projet.
