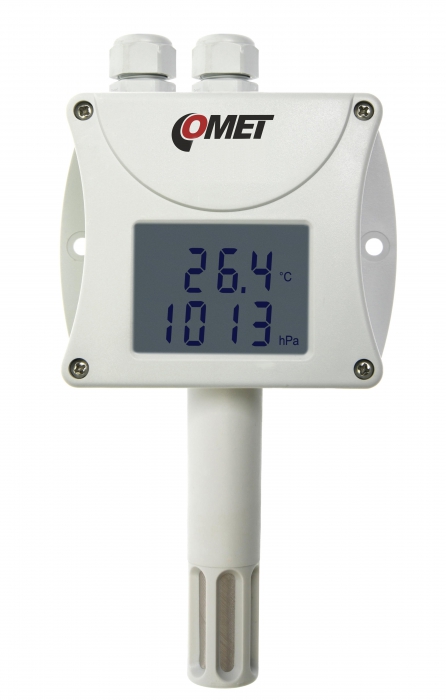

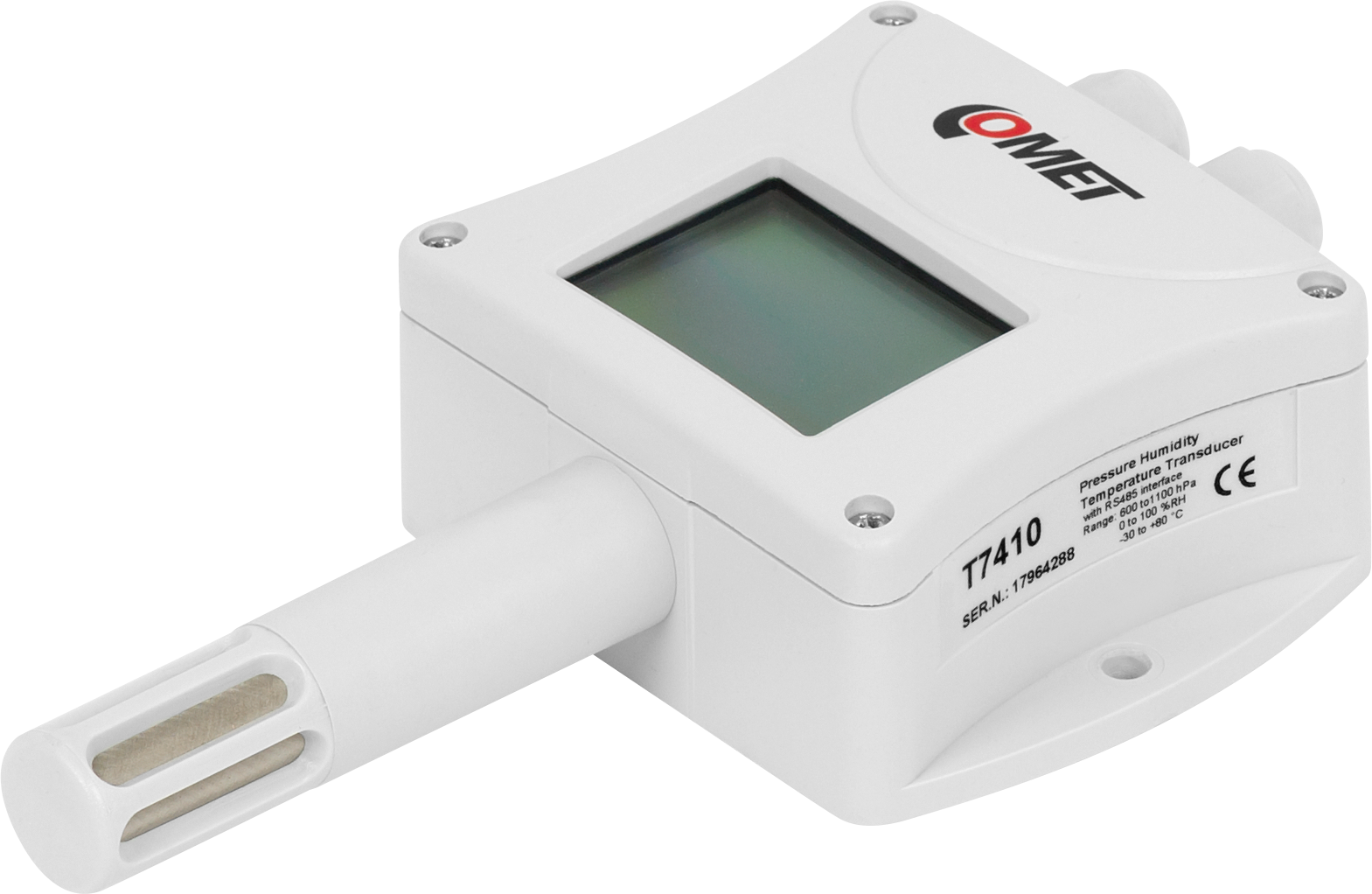

HWgroup PHTemp T7410 - Capteur de température, humidité et pression RS-485
- Température -30 à +80 °C (±0,4 °C), humidité 0 à 100 % HR (±2,5 % HR)
- Pression atmosphérique 600 à 1 100 hPa (±1,3 hPa) et point de rosée calculé
- RS-485 isolé, Modbus RTU ou HWg-Poseidon selon la version
- Afficheur LCD deux lignes, alimentation 9 à 30 V DC, 0,5 W maximum
- Boîtier mural IP54, tête de mesure IP40, 88,5 x 170 x 39,5 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Humidité, Pression atmosphérique, Température |
| Usage | Chaîne du froid, Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP50 à IP54 |
| Type de montage | Mural |
| Plage de mesure | Température : -30 à +80 °C ; humidité : 0 à 100 % HR ; pression atmosphérique : 600 à 1 100 hPa |
| Précision | Température : ±0,4 °C ; humidité : ±2,5 % HR (5 à 95 % HR à 23 °C) ; pression : ±1,3 hPa (800 à 1 100 hPa à 23 °C) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus (version Modbus RTU), HWgroup Poseidon (version HWg-485), GTB et automates Modbus RTU |
| Affichage | LCD deux lignes, désactivable |
| Connecteur | Bornier à ressort, presse-étoupe pour câble 3 à 6,5 mm |
| Protocoles série | Modbus RTU, ARION, Advantech ADAM, HWg-Poseidon |
| Contenu du pack | Transmetteur, notice, certificat d’étalonnage traçable |
| Protocole | Modbus RTU (Perseus), HWg-485 (Poseidon) |
- Aucune (filaire)
- RS-485
- Modbus RTU
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
Le PHTemp T7410 de HWgroup est un capteur de température, d'humidité et de pression atmosphérique sur bus RS-485, équipé d'un afficheur LCD deux lignes. Il mesure la température de -30 à +80 °C, l'humidité relative de 0 à 100 % HR et la pression de 600 à 1 100 hPa, puis calcule le point de rosée, l'humidité absolue et spécifique, le rapport de mélange et l'enthalpie. Toutes ces valeurs sont lisibles en Modbus RTU par une GTB, un automate ou une centrale de supervision.
Ce transmetteur s'adresse aux intégrateurs GTB, aux exploitants de salles techniques et aux bureaux d'études qui ont besoin d'une mesure climatique complète en un seul point, avec lecture locale sur l'écran. Basé sur le transmetteur COMET T7410, il est proposé en deux versions : réglée en Modbus RTU pour les centrales Perseus, ou en protocole HWg-Poseidon pour les installations Poseidon existantes.
Points forts du PHTemp T7410
- Trois capteurs intégrés : température -30 à +80 °C (±0,4 °C), humidité 0 à 100 % HR (±2,5 % HR de 5 à 95 % à 23 °C), pression 600 à 1 100 hPa (±1,3 hPa de 800 à 1 100 hPa à 23 °C)
- Cinq grandeurs calculées : point de rosée (-60 à +80 °C, ±1,5 °C), humidité absolue et spécifique, rapport de mélange, enthalpie spécifique
- Afficheur LCD deux lignes, désactivable, rafraîchi toutes les 0,5 s (2 s pour la pression)
- RS-485 isolé galvaniquement, jusqu'à 256 appareils par bus et 1 200 m de câble recommandés
- Modbus RTU par défaut, protocoles ARION, Advantech ADAM et HWg-Poseidon sélectionnables
- Alimentation 9 à 30 V DC, consommation inférieure à 0,5 W
- Boîtier électronique IP54, tête de capteurs IP40 avec filtre 0,025 mm
- Pression exprimable en hPa, kPa, mbar, PSI, inHg, mmHg, inH2O ou oz/in2, avec correction d'altitude
Applications en bâtiment et sur site technique
- Salles serveurs et datacenters : suivi de la température, de l'humidité et du point de rosée pour prévenir la condensation sur les équipements.
- Salles propres, laboratoires et pharmacie : enregistrement de la pression atmosphérique et de l'hygrométrie dans les zones à atmosphère contrôlée.
- Industrie agroalimentaire et stockage : contrôle des conditions ambiantes dans les entrepôts et ateliers.
- Musées, archives et bibliothèques : suivi climatique continu des réserves et salles d'exposition.
- Stations de mesure et sites techniques isolés : relevé météo local de la pression et de l'humidité, sous abri adapté.
Intégration et compatibilité
En Modbus RTU, le T7410 répond aux fonctions 03, 04 et 16. La température se lit au registre 0x0031, l'humidité au 0x0032 et la pression au 0x0034, au format entier multiplié par 10 ; les valeurs calculées occupent les registres 0x0035 à 0x0039. Le réglage d'usine est l'adresse 01 à 9 600 Bd, sans parité, 2 bits de stop, et l'appareil accepte de 110 à 115 200 Bd. Un cavalier interne protège la configuration en écriture.
La version 600876 se raccorde au port RS-485 d'une centrale HWgroup Perseus, qui dispose d'un modèle prêt à l'emploi pour le T7410. La version 600370 dialogue avec les unités Poseidon en protocole HWg-Poseidon. Le paramétrage complet (protocole, adresse, affichage, unités, altitude) se fait avec le logiciel gratuit TSensor. Pour remonter les mesures vers un réseau IP ou une GTB BACnet, associez-le à une passerelle Modbus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600876 (RTU-PHTemp T7410) | Réglé en Modbus RTU | Centrales Perseus, GTB, automates et superviseurs Modbus |
| 600370 (PHTemp-485 T7410) | Réglé en protocole HWg-Poseidon | Extension d'une installation HWgroup Poseidon existante (produit en fin de série) |
Caractéristiques techniques
| Grandeurs mesurées | Température, humidité relative, pression atmosphérique |
| Grandeurs calculées | Point de rosée, humidité absolue, humidité spécifique, rapport de mélange, enthalpie spécifique |
| Température | -30 à +80 °C, ±0,4 °C, résolution 0,1 °C |
| Humidité relative | 0 à 100 % HR, ±2,5 % HR de 5 à 95 % HR à 23 °C, résolution 0,1 % HR |
| Pression atmosphérique | 600 à 1 100 hPa, ±1,3 hPa de 800 à 1 100 hPa à 23 °C, résolution 0,1 hPa |
| Point de rosée | -60 à +80 °C, ±1,5 °C (T inférieure à 25 °C et HR supérieure à 30 %) |
| Temps de réponse | Humidité t90 inférieur à 30 s, pression t90 inférieur à 44 s, température t90 inférieur à 7 min (filtre inox) |
| Affichage | LCD deux lignes, désactivable |
| Sortie | RS-485 isolée galvaniquement, 256 appareils maximum par bus |
| Protocoles | Modbus RTU (défaut), ARION, Advantech ADAM, HWg-Poseidon |
| Vitesse | 110 à 115 200 Bd, 9 600 Bd par défaut |
| Alimentation | 9 à 30 V DC, 0,5 W maximum |
| Raccordement | Bornier à ressort, presse-étoupe pour câble de 3 à 6,5 mm |
| Température de fonctionnement | -30 à +80 °C (écran à éteindre au-delà de +70 °C) |
| Indice de protection | IP54 électronique, IP40 capteurs |
| Boîtier | ASA, montage mural, capteurs vers le bas |
| Dimensions | 88,5 x 170 x 39,5 mm, tige de 75 mm |
| Poids | Environ 150 g |
| Compatibilité électromagnétique | Conforme EN 61326-1 |
| Étalonnage | Certificat d'étalonnage traçable fourni, intervalle recommandé 1 an |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Température, Humidité, Pression atmosphérique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC, Chaîne du froid
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP50 à IP54
- Type de montage
- Mural
- Plage de mesure
- Température : -30 à +80 °C ; humidité : 0 à 100 % HR ; pression atmosphérique : 600 à 1 100 hPa
- Précision
- Température : ±0,4 °C ; humidité : ±2,5 % HR (5 à 95 % HR à 23 °C) ; pression : ±1,3 hPa (800 à 1 100 hPa à 23 °C)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus (version Modbus RTU), HWgroup Poseidon (version HWg-485), GTB et automates Modbus RTU
- Affichage
- LCD deux lignes, désactivable
- Connecteur
- Bornier à ressort, presse-étoupe pour câble 3 à 6,5 mm
- Protocoles série
- Modbus RTU, ARION, Advantech ADAM, HWg-Poseidon
- Contenu du pack
- Transmetteur, notice, certificat d'étalonnage traçable
- Protocole
- Modbus RTU (Perseus), HWg-485 (Poseidon)
Contenu et accessoires compatibles
Le transmetteur est livré avec sa notice et un certificat d'étalonnage traçable. Le logiciel de configuration TSensor est téléchargeable gratuitement. En option : capots de protection de capteur (bronze fritté, plastique avec filtre inox, PTFE), abri météo COMETEO F8000, version avec connecteur étanche, alimentation 12 V DC. Retrouvez aussi nos autres capteurs de température et d'humidité et nos capteurs de pression.
Documentation
Questions fréquentes
Quelle différence entre les références 600876 et 600370 ?
Le matériel est le même transmetteur T7410. La référence 600876 (RTU-PHTemp T7410) est livrée réglée en Modbus RTU pour les centrales HWgroup Perseus, les automates et la GTB. La référence 600370 (PHTemp-485 T7410) vise les unités HWgroup Poseidon qui dialoguent avec le protocole HWg-Poseidon ; HWgroup la signale en fin de série.
Le PHTemp T7410 peut-il être installé en extérieur ?
Le constructeur le prévoit pour un usage intérieur et extérieur. Le boîtier électronique est IP54 et la tête de mesure IP40 : à l'extérieur, posez-le à l'abri de la pluie directe, filtre vers le bas, idéalement sous un abri météo dédié comme le COMETEO F8000 proposé en accessoire.
Quelle longueur de bus RS-485 est possible ?
La documentation recommande un câble torsadé blindé jusqu'à 1 200 m, câblé en ligne (pas en étoile) avec une résistance de terminaison d'environ 120 ohms en bout de bus. L'interface est isolée galvaniquement et accepte jusqu'à 256 appareils sur le même bus.
La pression lue est-elle absolue ou ramenée au niveau de la mer ?
Par défaut, le T7410 donne la pression absolue (correction d'altitude à 0 hPa). Le logiciel gratuit TSensor permet de saisir un décalage d'altitude pour obtenir une pression corrigée, à condition que le résultat reste entre 300 et 1 350 hPa.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le PHTemp T7410
Précisez la version souhaitée, le nombre de points de mesure et la centrale ou la GTB cible : nous répondons sous 24 h ouvrées avec un conseil technique sur le câblage du bus. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorie
Efento BLE DP - Capteur de pression différentielle ±500 Pa Bluetooth
- Bluetooth LE
- API HTTP / REST
- Pression différentielle
Efento NB-IoT HP - Capteur de pression 0 à 689 kPa pour canalisation NB-IoT
- NB-IoT
- Bluetooth LE
- LwM2M / CoAP

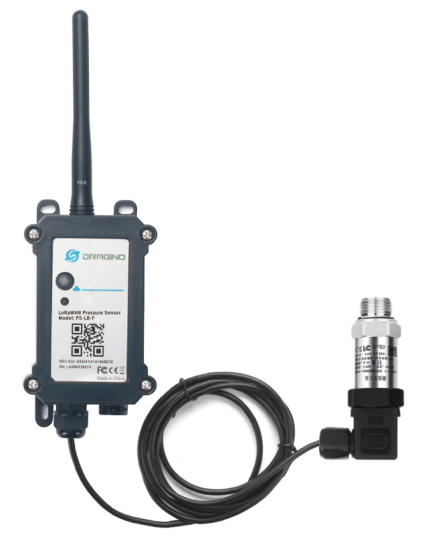

Dragino PS-F - Capteur de pression inox 316L alimentaire LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Efento BLE HP - Capteur de pression 0 à 7 bar pour canalisations Bluetooth
- Bluetooth LE
- API HTTP / REST
- Pression
Autres produits HWgroup
Toute la gamme HWgroup

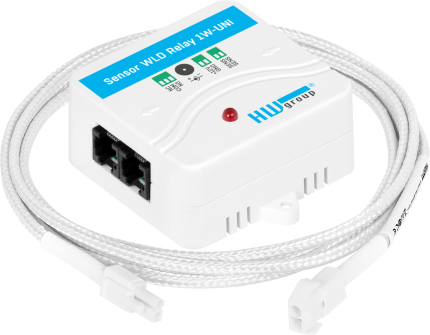

HWgroup WLD Relay - Détecteur de fuite d'eau à câble, sortie relais et 1-Wire
- Aucune (filaire)
- 1-Wire
- Fuite d'eau
HWgroup Damocles2 1208 - Module d'entrées et sorties Ethernet, 12 DI et 8 DO
- Aucune (filaire)
- Ethernet
- Modbus TCP

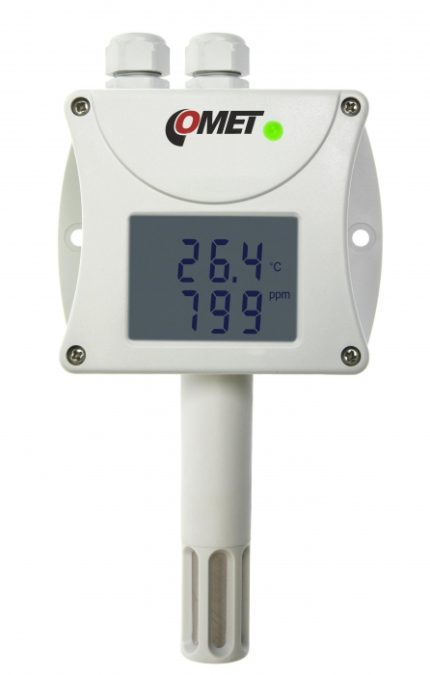

HWgroup HTemp CO2 T6440 - Capteur CO2, température et humidité Modbus RTU
- Aucune (filaire)
- RS-485
- Modbus RTU

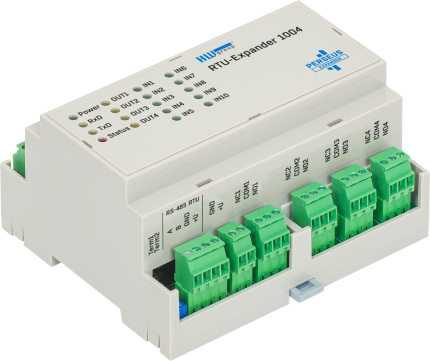

HWgroup RTU-Expander - Module E/S Modbus RTU, entrées S0 et 4 relais
