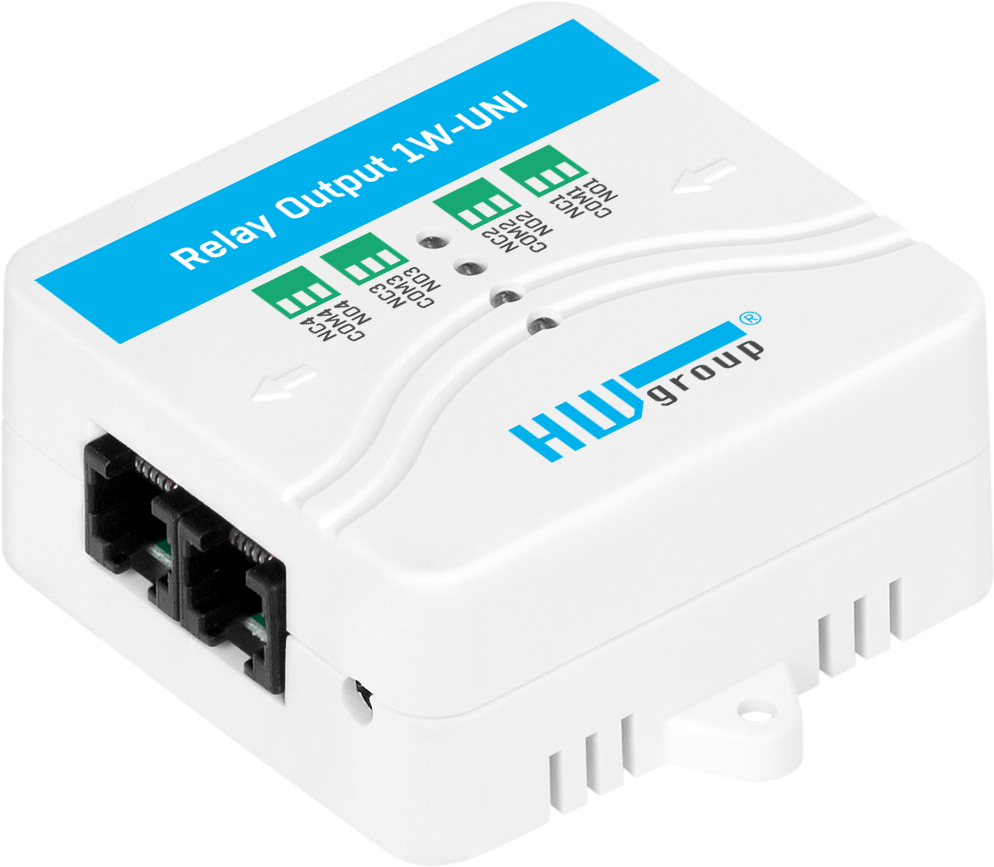

HWgroup Relay Output 1W-UNI - Module 4 sorties relais sur bus 1-Wire UNI
- 4 sorties relais NO/NC pilotées par le bus 1-Wire UNI
- Contacts secs 50 V / 1 A AC/DC, isolation galvanique
- Relais bistables basse consommation : 5 mA sous 5 V
- 2 prises RJ11, jusqu'à 2 modules par port, bus 60 m
- Boîtier IP23, câble RJ11 de 3 m fourni, garantie 24 mois
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Usage | Confort thermique / CVC, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Pose libre / bureau |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Ares 12, Ares 14, Ares 12 LTE, Perseus |
| Connecteur | 2 × RJ11 (bus), borniers (sorties) |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Relay Output 1W-UNI de HWgroup est un module d'extension à 4 sorties relais (contacts secs NO/NC) qui se raccorde au bus 1-Wire UNI d'une centrale HWgroup. Il permet de commander à distance une signalisation, une climatisation de secours, un chauffage ou un équipement de relève directement depuis la centrale de supervision.
Chaque sortie peut basculer automatiquement sur alarme d'un capteur, être pilotée manuellement par SMS depuis une centrale Ares ou depuis le portail SensDesk. Le module transforme ainsi une centrale de mesure en petit automate de site : thermostat déporté, report d'alarme sonore ou délestage d'un équipement.
Points forts du Relay Output 1W-UNI
- 4 sorties relais OUT1 à OUT4, contacts commutables NO ou NC
- Pouvoir de coupure 50 V / 1 A AC ou DC par contact
- Sorties isolées galvaniquement du bus
- Relais bistables : 5 mA seulement sous 5 V, état conservé
- Deux prises RJ11 pour chaîner d'autres capteurs, bus jusqu'à 60 m

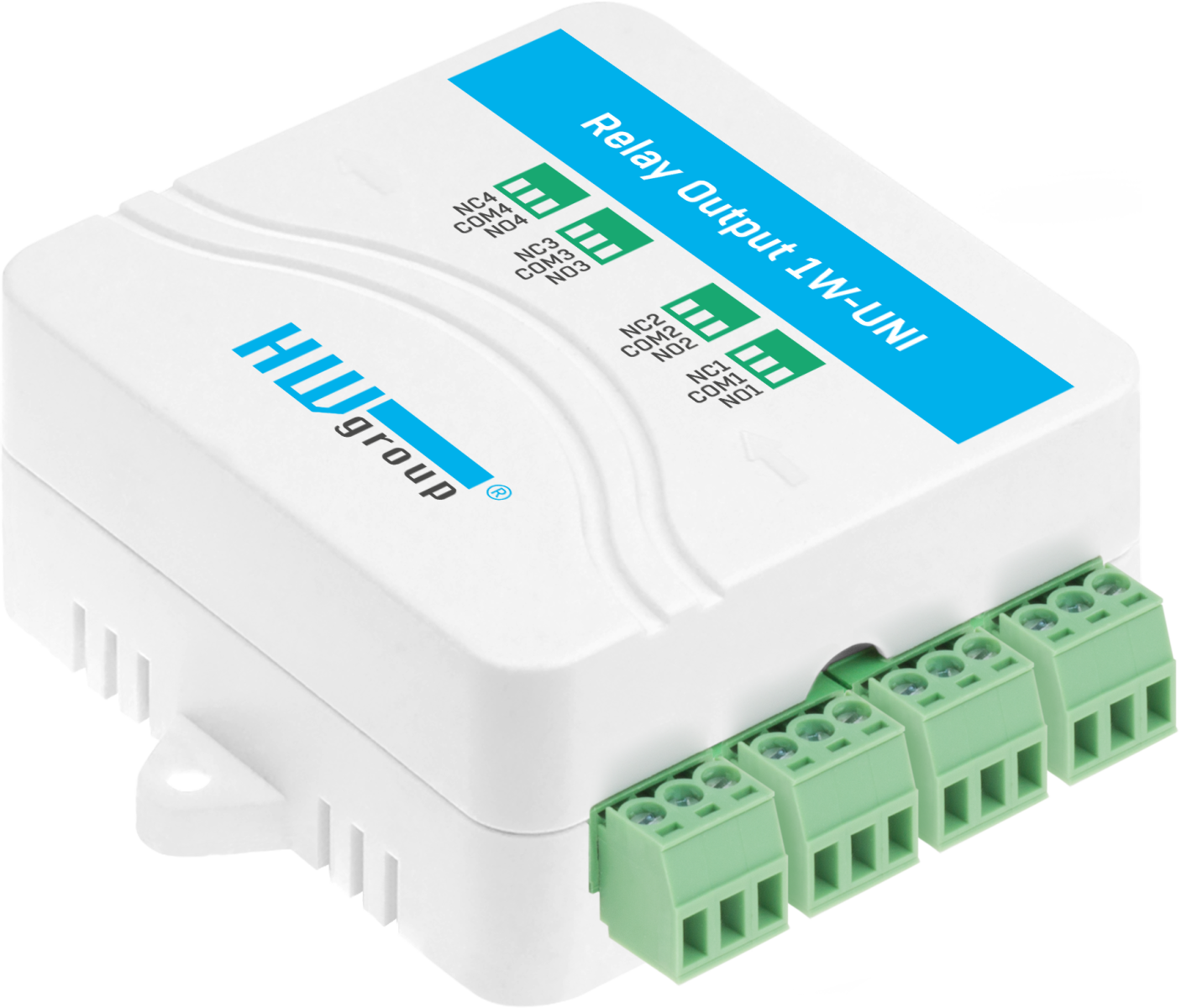

- Câble RJ11 de 3 m livré, raccordement des charges sur borniers
Applications en bâtiment et sur site technique
- Salles serveurs : démarrage d'une climatisation de secours ou d'un extracteur sur dépassement de température.
- Sites télécoms et relais radio : réarmement à distance d'un équipement, commande d'un groupe ou d'une ventilation.
- Bâtiments tertiaires : thermostat simple sur une centrale HWgroup pour un local technique ou une réserve.
- Collectivités et enseignement : signalisation lumineuse ou sonore locale sur alarme (fuite, intrusion).
- Industrie : commande d'un voyant d'alarme ou d'un contacteur via un relais de puissance intermédiaire.
Intégration et compatibilité
Le module se branche sur le port 1-Wire UNI RJ11 d'une centrale HWgroup. La fiche technique le donne compatible avec les Ares 12 et Ares 14 ; la page produit du constructeur cite aussi les centrales Ares 12 LTE et Perseus (Monitoring, Energy, Industrial). Les règles d'action (sortie activée sur alarme, horaires, commande manuelle) se configurent dans l'interface web de la centrale, qui expose ensuite l'état des sorties à la supervision (SNMP, Modbus TCP ou SensDesk selon le modèle).
Le module occupe 4 positions de capteur sur le bus, même si deux sorties seulement sont utilisées. Un port actif alimente au maximum deux modules ; au-delà, prévoir un adaptateur 5 V externe ou un 1-Wire hub Power alimenté en 12 V. Les relais bistables sont sensibles aux vibrations : le constructeur déconseille l'usage dans un véhicule. Pour piloter directement en IP, comparez avec nos relais IP et relais pilotés ou consultez la page de la marque HWgroup.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Extension 4 sorties relais sur bus 1-Wire UNI |
| Sorties | 4 relais (OUT1 à OUT4), contact sec commutable NO/NC |
| Type de relais | Bistable (à verrouillage) |
| Charge maximale | 50 V / 1 A AC ou DC |
| Isolation galvanique | Sorties isolées |
| Occupation du bus | 4 positions de capteur |
| Connecteurs | 2 × RJ11 (entrée de bus et sortie vers le capteur suivant), borniers |
| Longueur de bus | 60 m depuis le port actif |
| Modules par port actif | 2 maximum sans alimentation complémentaire |
| Alimentation | 5 V par le port RJ11, adaptateur 5 V externe possible |
| Consommation | 5 mA |
| Fonctionnement | -40 à +85 °C, 5 à 90 % HR |
| Dimensions et poids | 65 × 80 × 30 mm, 70 g |
| Indice de protection | IP23 |
| Câble fourni | Câble 2 × RJ11 de 3 m |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Usage
- Salle serveur / datacenter, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Pose libre / bureau
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Ares 12, Ares 14, Ares 12 LTE, Perseus
- Connecteur
- 2 × RJ11 (bus), borniers (sorties)
Contenu et accessoires compatibles
Le module est livré avec un câble RJ11 de 3 m. Associez-le aux sondes et capteurs filaires HWgroup qui déclenchent les actions, ou parcourez nos modules d'entrées et sorties.
- Centrale HWgroup Ares 12 LTE ou Perseus
- Expander 4xDI 1W-UNI pour 4 entrées contact sec
- 1-Wire hub Power ou adaptateur secteur 5 V
- Sondes de température 1-Wire pour une régulation simple
Documentation
Questions fréquentes
Peut-on commuter du 230 V avec le Relay Output 1W-UNI ?
Non. Chaque contact accepte 50 V / 1 A au maximum, en alternatif ou en continu. Pour une charge secteur, faites piloter un contacteur ou un relais de puissance par la sortie du module.
Comment les sorties sont-elles commandées ?
Depuis la centrale HWgroup : automatiquement sur une alarme de capteur, manuellement par l'interface web, par SMS avec une centrale Ares, ou depuis le portail SensDesk.
Combien de modules par centrale ?
Deux modules au maximum par port RJ11 actif sans alimentation complémentaire, dans la limite de 60 m de bus. Chaque module occupe 4 positions de capteur, à déduire de la capacité de la centrale.
Pourquoi des relais bistables ?
Ils ne consomment qu'au moment de la commutation, d'où une consommation de 5 mA qui ménage l'alimentation du bus. En contrepartie, ils sont sensibles aux vibrations et ne conviennent pas aux installations mobiles.
À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Relay Output 1W-UNI
Indiquez la centrale utilisée, les équipements à commander et leur tension : nous répondons sous 24 h ouvrées avec un conseil technique, y compris sur le choix d'un relais de puissance si nécessaire. Les tarifs sont établis selon les quantités.
