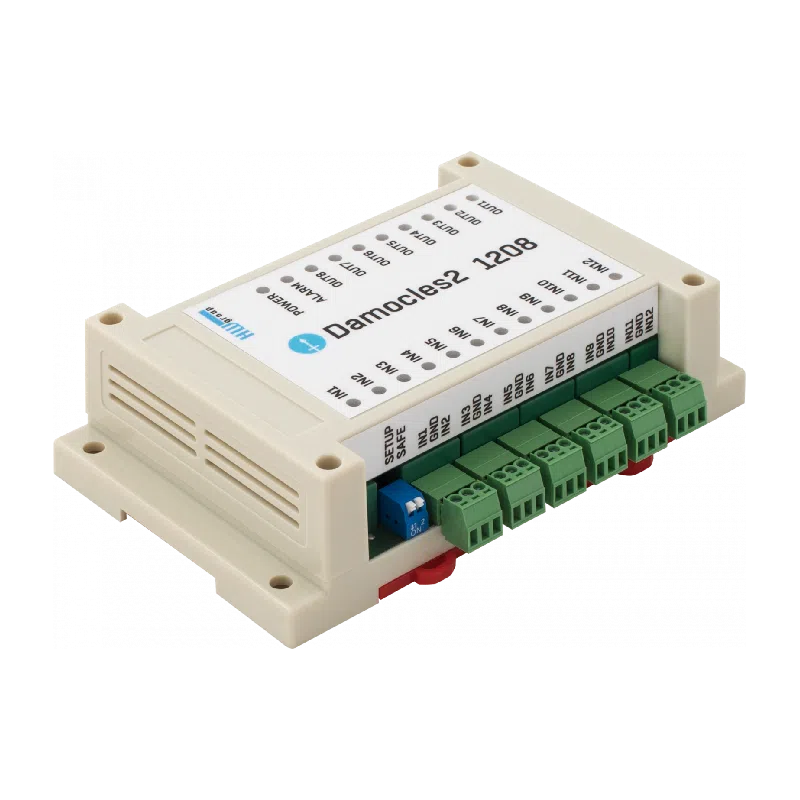

HWgroup Damocles2 1208 - Module d'entrées et sorties Ethernet, 12 DI et 8 DO
- 12 entrées contact sec NO/NC avec compteurs d'impulsions S0 32 bits
- 8 sorties collecteur ouvert, 50 V, 500 mA par sortie
- Ethernet 10/100 Mbit/s : Modbus TCP, SNMP v1/v3, MQTT, HTTPS, IPv6
- Journal interne de plus de 250 000 enregistrements
- Alimentation 9-30 V DC, IP40, montage rail DIN ou mural
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Protocoles IP et intégration | API HTTP / REST, E-mail (SMTP), Modbus TCP, MQTT, SNMP |
| Grandeur mesurée | Impulsions, Ouverture / contact |
| Usage | Comptage énergétique, GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Entrées et sorties | Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie TOR / transistor |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Damocles2, Poseidon2, HWg-SMS-GW3, HWg-PDMS, SensDesk |
| Variante | Module seul ou set avec adaptateur d'alimentation |
| Entrées | 12 entrées numériques contact sec NO/NC, compteurs S0 32 bits |
| Sorties | 8 sorties collecteur ouvert, 50 V, 500 mA par sortie |
| Connecteur | RJ45 10/100 Mbit/s, jack d'alimentation, borniers |
| Pack | Seul, Set (avec alimentation) |
- Aucune (filaire)
- Ethernet
- Modbus TCP
- MQTT
- SNMP
- API HTTP / REST
- E-mail (SMTP)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Damocles2 1208 de HWgroup est un module d'entrées et sorties Ethernet qui surveille 12 contacts secs et commande 8 sorties à collecteur ouvert à travers le réseau IP. Il convient aux armoires de GTB, aux locaux techniques et aux sites distants où l'on doit centraliser de nombreux états d'alarme sans multiplier les équipements.
Chaque entrée intègre un compteur d'impulsions S0 pour le sous-comptage d'eau, de gaz ou d'électricité. Les données sont accessibles en Modbus TCP, SNMP et MQTT, et le module se configure entièrement depuis son serveur web intégré.
Points forts du Damocles2 1208
- 12 entrées numériques I1 à I12 pour contacts secs NO ou NC
- 12 compteurs d'impulsions S0 sur 32 bits, valeurs conservées en cas de coupure
- 8 sorties collecteur ouvert, 50 V et 500 mA par sortie, 1 500 mA au total
- 8 sorties virtuelles (VDO) pour commander les sorties d'autres Damocles2 ou Poseidon2
- Journal interne de plus de 250 000 enregistrements, mémoire de 4 Mo
- HTTPS, SNMPv3 et IPv6 pour une exploitation sécurisée
- Alimentation 9-30 V DC, consommation 250 mA, boîtier IP40 pour rail DIN ou mural
Applications en bâtiment et sur site technique
- Armoires de GTB en tertiaire : regroupement des défauts de pompes, de groupes froids, de centrales de traitement d'air et de tableaux électriques.
- Comptage énergétique multi-sites : collecte des impulsions de plusieurs compteurs d'eau et d'électricité dans un même local technique.
- Datacenters et salles serveurs : contacts de portes de baies, détecteurs de fuite et de fumée, report vers la supervision SNMP.
- Industrie et logistique : remontée d'états de machines et signalisation lumineuse par sorties transistor.
- Collectivités et enseignement : centralisation des alarmes techniques de plusieurs bâtiments vers un poste unique.
Intégration et compatibilité
Le Damocles2 1208 se raccorde au réseau en RJ45 10/100 Mbit/s. Il est interrogé en Modbus TCP par les superviseurs de GTB et en SNMP v1 ou v3 par les outils de supervision réseau. MQTT permet l'envoi vers IoT Hub, Azure ou d'autres services cloud, et XML, HTTP, SMTP TLS, SNTP, Syslog et HWg-PUSH complètent la liste. HWgroup annonce une compatibilité avec plus de 50 applications SNMP et SCADA.
Le suivi à distance passe par le portail SensDesk et son application mobile, ou par les logiciels HWg-PDMS et HWg-Trigger. Un changement d'état d'entrée peut aussi commander un relais distant sur un autre Damocles2 ou Poseidon2 du réseau. Voir aussi nos modules d'entrées et sorties et la gamme HWgroup.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600648 (Damocles2 1208) | Module seul, sans adaptateur secteur | Armoire équipée d'une alimentation 12 ou 24 V DC |
| 600656 (Damocles2 1208 set) | Module livré avec adaptateur d'alimentation | Installation autonome en local technique |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Références | 600648, 600656 (set) |
| Entrées numériques | 12 (I1 à I12), contact sec NO/NC |
| Compteurs d'impulsions | 12 compteurs S0, 32 bits, mémorisés en cas de coupure |
| Sorties | 8 sorties collecteur ouvert |
| Charge des sorties | 50 V, 500 mA par sortie, 1 500 mA au total |
| Sorties virtuelles | 8 VDO vers d'autres unités Damocles2 ou Poseidon2 |
| Interface réseau | RJ45 100BASE-Tx, 10/100 Mbit/s |
| Protocoles | Modbus TCP, SNMP v1 et v3, MQTT, HTTP, HTTPS, XML, SMTP (TLS), SNTP, Syslog, HWg-PUSH, netGSM, IPv6, DHCP |
| Alertes | 5 traps SNMP, 5 e-mails, 5 SMS via passerelle GSM externe |
| Journal | Plus de 250 000 enregistrements, mémoire 4 Mo |
| Configuration | Serveur web intégré |
| Alimentation | 9-30 V DC par jack (2,1 / 5,5 mm) |
| Consommation | 250 mA |
| Température de fonctionnement | -30 à +65 °C, 20 à 80 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Indice de protection | IP40, boîtier plastique |
| Montage | Rail DIN ou mural |
| Dimensions | 141 x 90 x 40 mm |
| Poids | 220 g |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Protocoles IP et intégration
- Modbus TCP, MQTT, SNMP, API HTTP / REST, E-mail (SMTP)
- Grandeur mesurée
- Ouverture / contact, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN
- Nombre de ports Ethernet
- 1 port
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Sortie TOR / transistor
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Damocles2, Poseidon2, HWg-SMS-GW3, HWg-PDMS, SensDesk
- Variante
- Module seul ou set avec adaptateur d'alimentation
- Entrées
- 12 entrées numériques contact sec NO/NC, compteurs S0 32 bits
- Sorties
- 8 sorties collecteur ouvert, 50 V, 500 mA par sortie
- Connecteur
- RJ45 10/100 Mbit/s, jack d'alimentation, borniers
- Pack
- Seul, Set (avec alimentation)
Contenu et accessoires compatibles
La référence 600656 inclut un adaptateur d'alimentation, la 600648 est livrée seule. Pour les alertes SMS et les appels, associez la passerelle HWg-SMS-GW3 sur le même réseau local. Une alimentation de secours 12 V permet de conserver la surveillance pendant une coupure. Consultez nos alimentations pour l'armoire.
Documentation
Questions fréquentes
Les sorties du Damocles2 1208 sont-elles des relais ?
Non. Les 8 sorties sont à collecteur ouvert (open collector), données pour 50 V et 500 mA par sortie, avec un total de 1 500 mA pour l'ensemble. Elles pilotent directement un voyant, une bobine de relais ou une entrée d'automate. Pour commuter une charge secteur, ajoutez un relais d'interface.
Combien de compteurs d'énergie peut-on raccorder ?
Les 12 entrées disposent chacune d'un compteur d'impulsions S0 sur 32 bits, mémorisé en cas de coupure. Un seul module peut donc suivre jusqu'à 12 compteurs d'eau, de gaz ou d'électricité à sortie impulsion, tout en servant d'entrées d'alarme pour les points restants.
Quels protocoles pour la GTB et la supervision ?
Le module se lit en Modbus TCP et en SNMP (v1 et v3), publie en MQTT vers les plateformes IoT et propose XML, HTTP, HTTPS et Syslog. Les alertes partent par e-mail, trap SNMP ou SMS via une passerelle GSM HWgroup HWg-SMS-GW3 installée sur le même réseau.
Quelle différence avec le Damocles2 MINI ?
Le Damocles2 MINI se limite à 4 entrées et 2 relais. Le Damocles2 1208 regroupe 12 entrées et 8 sorties collecteur ouvert dans un boîtier pour rail DIN ou mural, adapté à une armoire qui centralise de nombreux défauts techniques.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le Damocles2 1208
Indiquez le nombre d'entrées et de sorties à câbler et votre système de supervision : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités et du projet.
