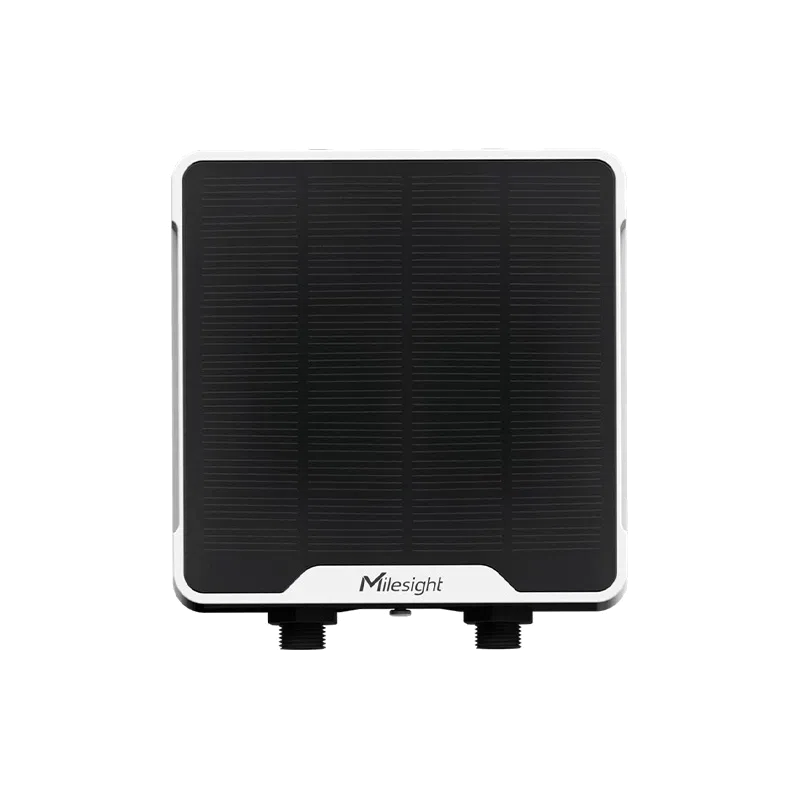

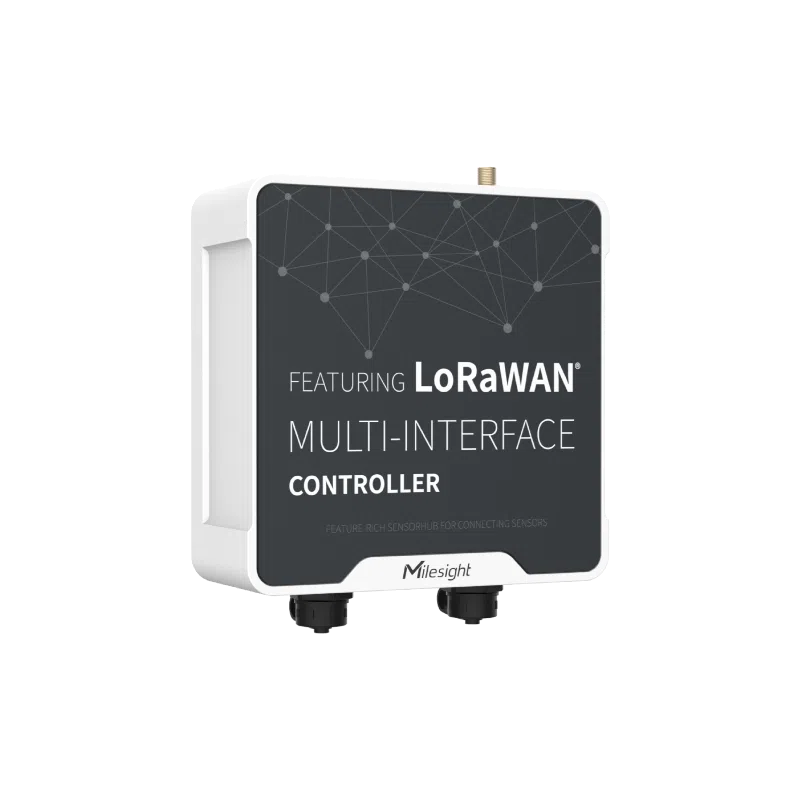

Milesight UC501 / UC502 - Contrôleur d'E/S LoRaWAN ou NB-IoT IP68
- Contrôleur d'E/S LoRaWAN EU868 ou LTE-M / NB-IoT, configuration NFC
- 2 GPIO, 2 entrées 4-20 mA ou 0-10 V, RS232 ou RS485 Modbus, SDI-12
- UC501 : batteries 2 x 2 550 mAh et solaire 1,7 W ; UC502 : 3 piles de 9 000 mAh
- Boîtier IP68 de 116 x 116 x 45,5 mm, connecteurs M12, montage mural ou sur mât
- Sorties d'alimentation capteurs 3,3 V et 5/9/12 V, CE, FCC et RoHS en version LoRaWAN
| Connectivité radio | LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-232, RS-485, SDI-12 |
| Protocoles IP et intégration | MQTT |
| Grandeur mesurée | Impulsions |
| Usage | Comptage énergétique, Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP68 |
| Type de montage | Mural, Sur mât ou poteau |
| Fonctions réseau | E/S intégrées, Ports série intégrés |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée impulsion / comptage, Entrée TOR / contact sec, Sortie TOR / transistor |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | UC501 solaire ou UC502 sur piles, LoRaWAN (antenne interne ou externe) ou NB-IoT / LTE-M |
| Connecteur | M12 codé A mâle, SMA femelle (versions EA) |
| Bandes cellulaires | LTE Cat M1 et NB-IoT, dont B3, B8 et B20 |
| Modèle | UC501, UC502 |
| Réseau | LoRaWAN, NB-IoT / LTE-M |
| Antenne | Interne, Externe |
- LoRaWAN
- NB-IoT
- LTE-M
- RS-485
- RS-232
- Modbus RTU
- SDI-12
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight UC501 / UC502 est un contrôleur d'E/S LoRaWAN ou NB-IoT autonome en boîtier IP68, conçu pour raccorder des capteurs filaires sur des sites sans alimentation secteur. GPIO, entrées analogiques 4-20 mA ou 0-10 V, port RS232 ou RS485 et bus SDI-12 permettent de connecter compteurs, sondes de niveau, capteurs de pression ou stations météo, puis de remonter les mesures par radio.
Il s'adresse aux exploitants de réseaux d'eau, aux collectivités, aux gestionnaires d'espaces verts et aux bureaux d'études qui instrumentent des points de mesure éloignés. Le UC501 fonctionne sur batteries rechargeables et panneau solaire intégré, le UC502 sur trois piles lithium de 9 000 mAh remplaçables, avec connecteurs M12 étanches dans les deux cas.
Points forts du UC501 / UC502
- 2 GPIO configurables en entrée TOR, sortie TOR ou compteur d'impulsions (4 000 Hz conseillés)
- 2 entrées analogiques 4-20 mA ou 0-10 V commutables, résolution 12 bits
- 1 port RS232 ou RS485 commutable, Modbus RTU sur RS485, de 1 200 à 115 200 bit/s
- 1 port SDI-12 V1.4 pour sondes environnementales
- Sorties d'alimentation capteurs : 2 x 3,3 V et 2 x 5/9/12 V commutables
- Boîtier IP68 (1 m d'immersion, 7 jours) de 116 x 116 x 45,5 mm, connecteurs M12 codés A
- LoRaWAN EU868 jusqu'à 15 km en vue dégagée, ou LTE Cat M1 et NB-IoT
- Configuration par NFC, alarmes de seuil et de variation, stockage local et retransmission
Applications en bâtiment et sur site technique
- Réseaux d'eau et collectivités : suivi de pression, de niveau de réservoir et de comptage sur des ouvrages sans énergie.
- Espaces verts et campus : télérelève de sondes d'humidité du sol et de stations météo SDI-12 pour piloter l'arrosage.
- Patrimoine immobilier : remontée des index de compteurs à impulsions situés en regard ou en limite de propriété.
- Industrie et logistique : surveillance de cuves, de séparateurs ou de capteurs 4-20 mA sur parkings et zones extérieures.
- Énergie et infrastructures : acquisition de mesures sur postes isolés, pylônes ou installations photovoltaïques.
Intégration et compatibilité
Les versions LoRaWAN (UC501-868, UC502-868M et leurs variantes EA) fonctionnent en OTAA ou ABP avec toutes les passerelles et serveurs réseau LoRaWAN standard. Le UC501 accepte la Classe A et la Classe C ainsi que la multidiffusion pour commander plusieurs contrôleurs à la fois, le UC502 fonctionne en Classe A. Le décodeur Milesight rend les trames lisibles par ChirpStack, The Things Network, Milesight IoT Cloud ou une passerelle Milesight.
Les versions N03GL utilisent le LTE Cat M1 et le NB-IoT (bandes européennes B3, B8 et B20 incluses) et publient en TCP, UDP, MQTT ou vers AWS. Pour une GTB, les données sont reprises en BACnet ou Modbus via une passerelle edge ou par le broker MQTT du superviseur. La configuration se fait par NFC avec l'application Milesight ToolBox, par USB-C interne sur les versions LoRaWAN ou par commande descendante.
Comparez avec les autres modules E/S et interfaces LoRaWAN, choisissez une des passerelles LoRaWAN adaptées ou une antenne déportée parmi nos antennes LoRaWAN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UC501-868 | Batteries rechargeables et solaire, LoRaWAN, antenne interne | Point de mesure ensoleillé à portée de passerelle |
| UC501-868-EA | Comme UC501-868 avec antenne externe SMA | Boîtier en regard ou derrière une paroi, antenne déportée |
| UC501-N03GL | Batteries rechargeables et solaire, LTE-M / NB-IoT | Site isolé sans réseau LoRaWAN |
| UC502-868M | 3 piles 9 000 mAh remplaçables, LoRaWAN, antenne interne | Emplacement ombragé ou températures de -30 à +70 °C |
| UC502-868M-EA | Comme UC502-868M avec antenne externe SMA | Chambre de comptage, regard, local enterré |
| UC502-N03GL | 3 piles 9 000 mAh, LTE-M / NB-IoT | Site isolé, ombragé, sans réseau LoRaWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| GPIO | 2, entrée TOR, sortie TOR ou compteur d'impulsions, niveau bas 0 à 0,8 V, niveau haut 2,5 à 3,3 V, 20 mA max. |
| Entrées analogiques | 2, 4-20 mA ou 0-10 V commutables, 12 bits |
| Port série | 1 x RS232 ou RS485 commutable, transparent ou Modbus RTU (RS485), 1 200 à 115 200 bit/s |
| SDI-12 | 1 port, SDI-12 V1.4, mode transparent |
| Sorties d'alimentation | 2 x 3,3 V permanentes, 2 x 5/9/12 V commutables (0 à 10 min avant acquisition) |
| Connecteurs | M12 codés A mâles |
| LoRaWAN | EU868, 16 dBm, sensibilité -137 dBm à 300 bit/s, Classe A et C (UC501), Classe A (UC502) |
| Cellulaire (N03GL) | LTE Cat M1 et NB-IoT (NB2), nano SIM (4FF), TCP, UDP, MQTT, AWS, antenne interne |
| Antenne LoRaWAN | Interne, ou SMA femelle 50 ohms sur versions EA |
| Configuration | NFC (application mobile), USB-C interne (LoRaWAN), commande descendante |
| Stockage local | 600 enregistrements (LoRaWAN), 10 000 enregistrements (cellulaire) |
| Alimentation UC501 | 2 batteries ICR18650 de 2 550 mAh rechargeables, panneau solaire intégré 6 V 1,7 W, 5 à 24 V DC par M12 |
| Alimentation UC502 | 3 piles ER26500 Li-SOCl2 de 9 000 mAh remplaçables, 5 à 24 V DC par M12 |
| Température de fonctionnement | -20 à +60 °C (UC501), -30 à +70 °C (UC502) |
| Humidité relative | 0 à 95 % sans condensation |
| Indice de protection | IP68 (1 m d'immersion pendant 7 jours) |
| Dimensions | 116 x 116 x 45,5 mm hors connecteurs |
| Montage | Mural ou sur mât |
| Certifications | CE, FCC, ISED, RoHS (LoRaWAN), CE (cellulaire) |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M
- Interfaces et bus de terrain
- RS-485, RS-232, Modbus RTU, SDI-12
- Protocoles IP et intégration
- MQTT
- Grandeur mesurée
- Impulsions
- Usage
- Comptage énergétique, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Très basse tension DC (5 à 60 V), Solaire
- Indice de protection
- IP68
- Type de montage
- Mural, Sur mât ou poteau
- Fonctions réseau
- Ports série intégrés, E/S intégrées
- Entrées et sorties
- Entrée TOR / contact sec, Entrée impulsion / comptage, Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Sortie TOR / transistor
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- UC501 solaire ou UC502 sur piles, LoRaWAN (antenne interne ou externe) ou NB-IoT / LTE-M
- Connecteur
- M12 codé A mâle, SMA femelle (versions EA)
- Bandes cellulaires
- LTE Cat M1 et NB-IoT, dont B3, B8 et B20
- Modèle
- UC501, UC502
- Réseau
- LoRaWAN, NB-IoT / LTE-M
- Antenne
- Interne, Externe
Contenu et accessoires compatibles
Les capteurs se raccordent par câbles M12 codés A. Pour la version LoRaWAN, associez le contrôleur à une passerelle Milesight UG63 ou UG65, ou à la passerelle edge EG71 pour une intégration BACnet ou Modbus. Les versions N03GL nécessitent une carte SIM IoT compatible LTE-M ou NB-IoT.
Documentation
Questions fréquentes
Quelle différence entre le UC501 et le UC502 ?
Les interfaces sont identiques. Le UC501 fonctionne sur 2 batteries rechargeables 18650 de 2 550 mAh associées à un panneau solaire intégré de 6 V et 1,7 W, de -20 à +60 °C. Le UC502 utilise 3 piles lithium ER26500 de 9 000 mAh remplaçables, sans panneau solaire, et fonctionne de -30 à +70 °C. En LoRaWAN, le UC501 accepte la Classe C et la multidiffusion, le UC502 reste en Classe A.
Quand choisir la version NB-IoT / LTE-M ?
Les références N03GL embarquent un modem LTE Cat M1 et NB-IoT avec carte nano SIM. Elles conviennent aux points isolés sans passerelle LoRaWAN à portée : les données partent en TCP, UDP, MQTT ou vers AWS. Elles disposent d'une antenne interne et stockent jusqu'à 10 000 enregistrements.
Le contrôleur peut-il alimenter les capteurs raccordés ?
Oui. Il fournit 2 sorties 3,3 V permanentes et 2 sorties commutables en 5, 9 ou 12 V, activées de 0 à 10 minutes avant chaque acquisition pour limiter la consommation des capteurs 4-20 mA ou SDI-12.
Quel est l'intérêt de l'antenne externe (EA) ?
Les versions EA disposent d'un connecteur SMA femelle pour déporter une antenne LoRaWAN, par exemple en haut d'un mât ou hors d'un regard. C'est utile lorsque le boîtier est installé dans une chambre de comptage, un regard béton ou derrière une paroi métallique.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UC501 / UC502
Précisez les capteurs à raccorder, le nombre de points et le réseau visé (LoRaWAN ou NB-IoT) : nous revenons vers vous sous 24 h ouvrées avec un tarif selon les quantités. Nos techniciens vous conseillent sur le choix UC501 ou UC502 et sur l'antenne.
