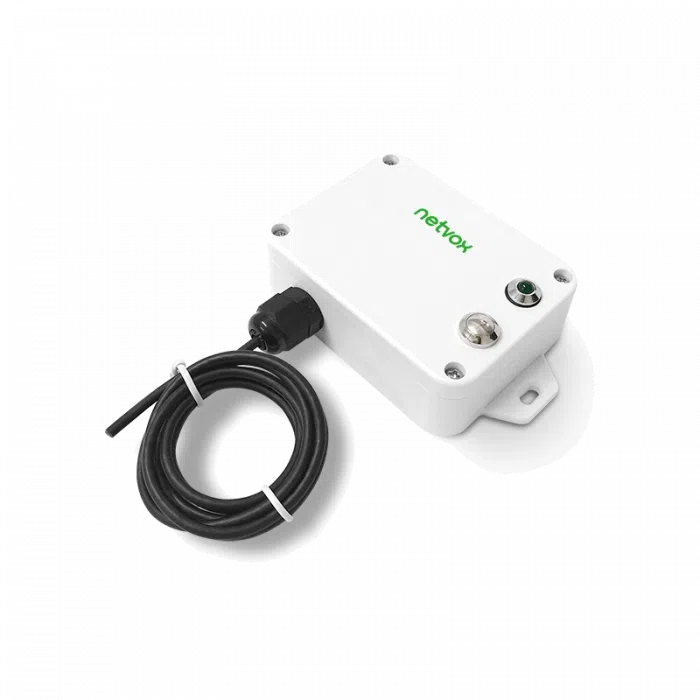

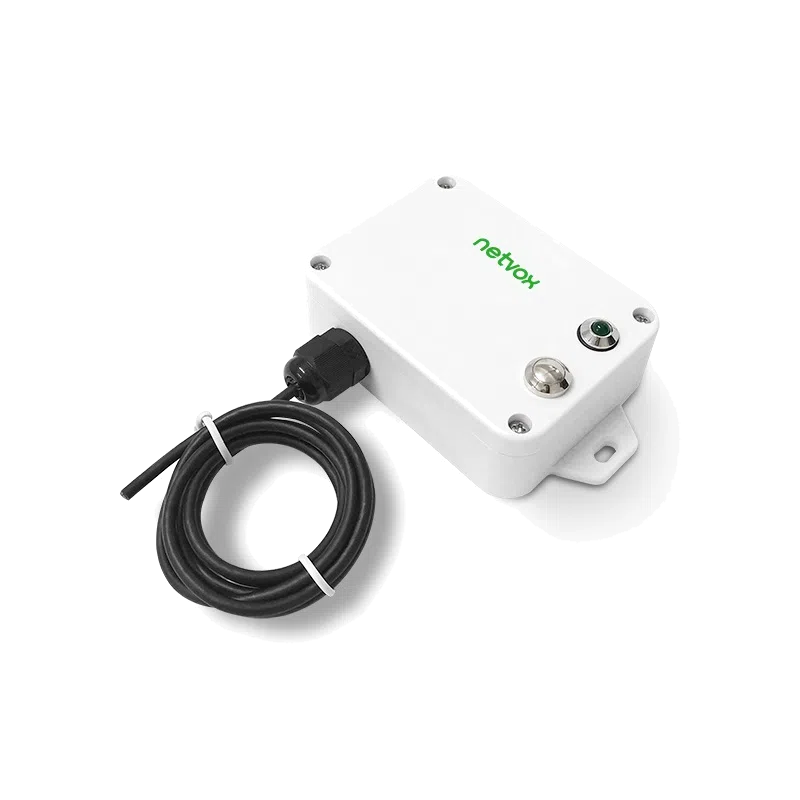

Réf. R718IANetvox R718IA - Interface LoRaWAN pour capteur analogique 0-5 V
- 1 entrée analogique 0 à 5 V, conversion 12 bits
- LoRaWAN Classe A, portée jusqu'à 10 km
- 2 piles ER14505, 5 ans annoncés avec un envoi toutes les 15 min
- Boîtier IP65 de 112 x 65 x 32 mm, base aimantée
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Niveau / distance, Pression, Tension |
| Usage | GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP65 / IP66 |
| Type de montage | Magnétique, Mural |
| Plage de mesure | Tension : 0 à 5 V |
| Précision | Tension : résolution 12 bits |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Entrée | 1 entrée analogique 0-5 V |
| Câble d'entrée | 1 m, 2 ou 3 fils |
| Piles | 2 x ER14505 3,6 V |
| Dimensions | 112 x 65 x 32 mm |
- LoRaWAN
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R718IA est une interface LoRaWAN 0-5 V qui convertit le signal analogique d'un transmetteur en mesure radio. Elle échantillonne la tension sur 12 bits et la transmet en mV, ce qui permet de raccorder à un réseau LoRaWAN un capteur de pression, de niveau ou tout appareil à sortie 0-5 V déjà installé.
Elle répond aux besoins des intégrateurs GTB et des services techniques qui doivent remonter une mesure isolée sans tirer de câble jusqu'à un automate : transmetteur de pression d'un réseau d'eau, sonde de niveau d'une cuve, capteur de pression différentielle sur un filtre. Sur piles et aimantée, elle s'installe en quelques minutes à côté du transmetteur.
Points forts du R718IA
- 1 entrée analogique 0 à 5 V, conversion 12 bits à 1,14 Msps
- Câble d'entrée de 1 m, raccordement en 2 fils ou en 3 fils
- Envoi par défaut toutes les 900 s et sur variation de 100 mV
- 2 piles ER14505 3,6 V, 5 ans annoncés avec un envoi toutes les 15 min
- Courant de veille de 22 µA, alerte pile faible à 3,2 V
- Boîtier IP65 de 112 x 65 x 32 mm, environ 150 g, base aimantée
- Portée annoncée jusqu'à 10 km en champ libre
Applications en bâtiment et sur site technique
- Réseaux d'eau et chaufferies : remontée d'un transmetteur de pression 0-5 V sur un circuit de chauffage ou un surpresseur.
- Cuves et bâches : suivi d'une sonde de niveau à sortie tension sur une cuve de fioul, d'eau de pluie ou de produit.
- Traitement d'air : surveillance de l'encrassement des filtres par un transmetteur de pression différentielle.
- Collectivités et sites distants : télérelève d'un appareil analogique dans un local sans réseau filaire.
- Industrie : ajout d'une mesure ponctuelle sur une machine existante sans modifier son automate.
Intégration et compatibilité
Le R718IA est un équipement LoRaWAN Classe A qui s'enregistre en OTAA sur tout serveur réseau standard (ChirpStack, The Things Stack, ThingPark, serveur intégré à une passerelle) via les passerelles LoRaWAN. Netvox le déclare compatible avec Actility/ThingPark, The Things Network et MyDevices/Cayenne.
La trame de données (FPort 6, type d'équipement 0x20) contient la tension de pile et la valeur brute ADC en mV ; la configuration (MinTime, MaxTime, variation de tension de pile et de valeur ADC) passe par le FPort 7. Le décodeur est disponible dans le référentiel des équipements The Things Network. La mise à l'échelle en bar, en mètres ou en pourcentage se fait ensuite dans le serveur d'application ou la GTB, puis la valeur remonte en MQTT ou HTTP.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Entrée | 1 entrée analogique tension 0 à 5 V |
| Résolution ADC | 12 bits |
| Vitesse de conversion | 1,14 Msps |
| Câble d'entrée | 1 m, fil rouge (signal) et fil noir (masse) |
| Alimentation | 2 piles lithium ER14505 AA 3,6 V 2 400 mAh en parallèle |
| Tension de fonctionnement | 3,1 à 3,65 V |
| Autonomie | 5 ans avec un envoi toutes les 15 min (25 °C, SF10, 20 dBm) |
| Courant de veille | 22 µA |
| Courant d'émission max | 120 mA sous 3,3 V |
| Seuil de pile faible | 3,2 V, précision de mesure ±0,1 V |
| Intervalles par défaut | 900 s, réglables de 1 à 65 535 s |
| Module radio | Semtech SX1276, saut de fréquence (FHSS), modulation LoRa ou FSK |
| Classe LoRaWAN | Classe A |
| Bande de fréquences | EU863-870 pour l'Europe, autres plans régionaux en configuration usine |
| Puissance d'émission | 16 dBm en EU868 |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s) |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Antenne | Intégrée |
| Indice de protection | IP65 |
| Dimensions | 112 x 65 x 32 mm |
| Poids | Environ 150 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Fixation | Base aimantée ou vis |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Pression, Niveau / distance, Tension
- Usage
- GTB / intégration BMS, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Magnétique
- Plage de mesure
- Tension : 0 à 5 V
- Précision
- Tension : résolution 12 bits
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Entrée
- 1 entrée analogique 0-5 V
- Câble d'entrée
- 1 m, 2 ou 3 fils
- Piles
- 2 x ER14505 3,6 V
- Dimensions
- 112 x 65 x 32 mm
Contenu et accessoires compatibles
L'interface est livrée avec son câble d'entrée de 1 m. Elle s'associe aux capteurs de pression et aux capteurs de niveau à sortie 0-5 V, alimentés séparément ; prévoir deux piles ER14505 de rechange.
Documentation
Questions fréquentes
Le R718IA alimente-t-il le transmetteur raccordé ?
Non. Il échantillonne la tension 0-5 V présente sur son entrée, mais le transmetteur garde sa propre alimentation. Les schémas Netvox montrent un câblage en 2 fils ou en 3 fils avec une alimentation externe du capteur.
Peut-on raccorder un capteur 4-20 mA ou 0-10 V ?
L'entrée est prévue pour 0 à 5 V. Un signal 0-10 V dépasse la plage ; un 4-20 mA doit d'abord être converti en tension, par exemple avec une résistance de charge adaptée, ce qui se valide au cas par cas. Pour du 4-20 mA natif, mieux vaut choisir une interface dédiée.
Quelle est la fréquence de mesure par défaut ?
Le R718IA mesure et envoie toutes les 900 s par défaut, avec un envoi anticipé si la tension varie de plus de 100 mV. Les intervalles se règlent de 1 à 65 535 s par commande descendante.
Quelle différence avec le R718IA2 ?
Le R718IA2 dispose de deux entrées 0-5 V dans un boîtier de 112 x 88,19 x 32 mm, en IP65 ou IP67 au choix. Le R718IA n'a qu'une entrée, dans un boîtier plus étroit de 112 x 65 x 32 mm classé IP65.
Quelle autonomie attendre ?
Netvox annonce 5 ans avec un envoi toutes les 15 minutes, à 25 °C, en SF10 et 20 dBm. L'autonomie réelle dépend de l'intervalle, de la couverture radio et de la température ; le calculateur Netvox permet de l'estimer.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
