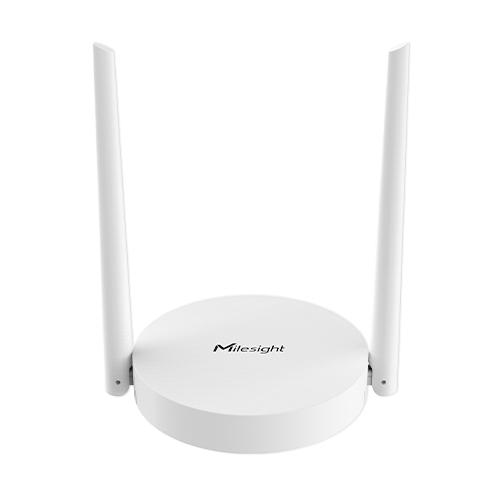

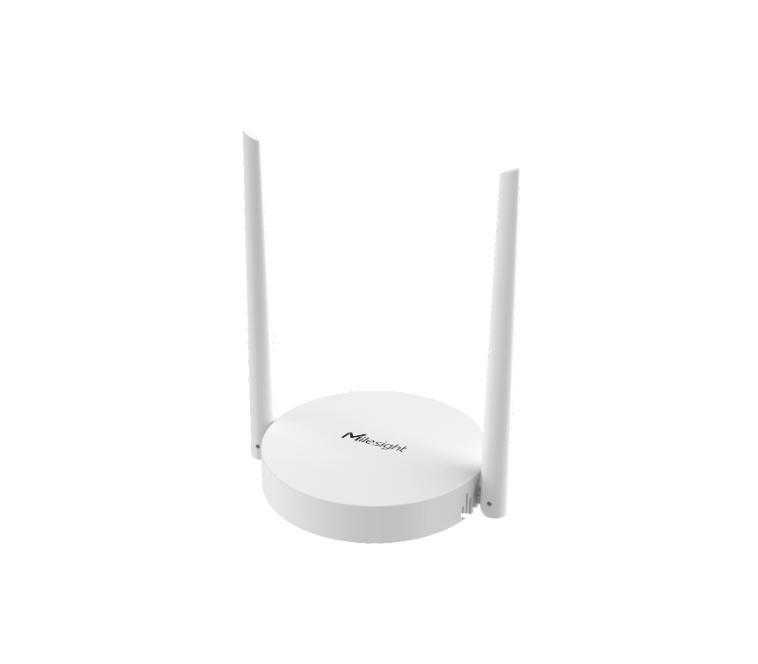

Milesight UG63 - Mini passerelle LoRaWAN 8 canaux intérieure, option 4G
- LoRaWAN 868 MHz, 8 canaux semi-duplex, puce Semtech SX1302, jusqu’à 27 dBm
- Environ 2 000 capteurs Classe A/B/C, serveur réseau embarqué jusqu’à 20 capteurs
- Liaison Ethernet 10/100, Wi-Fi 2,4 GHz et option 4G LTE Cat 1
- Alimentation USB-C 5 V, 5 à 12 V DC ou PoE 802.3af, 1,3 W typique
- Boîtier Ø 115 x 21 mm, IP30, pose plafond, murale ou sur bureau
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | API HTTP / REST, LoRaWAN Packet Forwarder / Basic Station, MQTT |
| Usage | GTB / intégration BMS, Occupation des espaces, Qualité de l’air intérieur |
| Alimentation | PoE (alimenté), Très basse tension DC (5 à 60 V), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Plafond, Pose libre / bureau |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN, Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Chipset LoRa | Semtech SX1302 |
| Canaux | 8 canaux semi-duplex |
| Connecteur | Antennes externes (LoRa, LTE sur version 4G) |
| Connectivité | Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G LTE Cat1 |
| Alimentation (version) | USB-C (adaptateur), PoE (répartiteur) |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- USB
- MQTT
- API HTTP / REST
- LoRaWAN Packet Forwarder / Basic Station
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
La Milesight UG63 est une mini passerelle LoRaWAN (gateway) 8 canaux conçue pour l'intérieur des bâtiments. Grâce à sa puce Semtech SX1302, elle collecte les mesures de capteurs radio basse consommation (température, CO2, présence, comptage, fuite d'eau) et les transmet au serveur réseau de votre choix par Ethernet, Wi-Fi ou, en option, par le réseau 4G.
Pensée pour les intégrateurs GTB et les exploitants, elle sert soit de passerelle unique pour un petit bâtiment, un plateau de bureaux ou un parking, soit de passerelle d'appoint pour couvrir un sous-sol, une cage d'escalier ou une aile mal desservie par la passerelle principale. Son boîtier de 115 mm de diamètre se fixe au plafond comme un détecteur et s'alimente en PoE sur un seul câble réseau.
Points forts du UG63
- 8 canaux semi-duplex, sensibilité de -140 dBm à 292 bit/s et puissance d'émission jusqu'à 27 dBm
- Environ 2 000 capteurs Classe A, B et C en mode transfert de paquets
- Serveur réseau LoRaWAN embarqué (V1.0.3, Classe A et C) pour 20 capteurs maximum, avec intégration MQTT, HTTP et HTTPS
- Liaisons montantes multiples : Ethernet 10/100, Wi-Fi 2,4 GHz client et 4G LTE Cat 1 en option, avec bascule automatique
- Alimentation au choix : USB-C 5 V / 2 A, câble 5 à 12 V DC ou PoE 802.3af, consommation 1,3 W typique et 3,1 W maximum
- Format compact Ø 115 x 21 mm, 140 g (158 g en version 4G), pose plafond, murale ou sur bureau
- Client OpenVPN et gestion à distance via Milesight DeviceHub ou Milesight Development Platform
Applications en bâtiment et sur site technique
- Bureaux et tertiaire : couverture d'un plateau ou d'un étage pour les capteurs de qualité de l'air, d'occupation et de confort.
- Parkings souterrains et sous-sols : passerelle d'appoint pour combler les zones blanches de la passerelle principale.
- Enseignement et collectivités : suivi du CO2 en salle de classe ou en salle de réunion sans recâblage.
- Commerce et petits sites multisites : une passerelle 4G autonome par magasin, sans dépendre du réseau du locataire.
- Locaux techniques : surveillance de température, de fuite d'eau ou d'ouverture de porte dans les locaux techniques isolés.
Intégration et compatibilité
Le UG63 fonctionne en transfert de paquets (packet forwarder) vers les serveurs réseau LoRaWAN du marché : The Things Stack, ChirpStack, AWS IoT Core for LoRaWAN, ainsi que DeviceHub et Milesight Development Platform. Il peut aussi renvoyer ses trames vers une passerelle Milesight UG56, UG65 ou UG67 qui joue le rôle de contrôleur, ce qui simplifie l'extension de couverture d'un réseau existant.
Pour un petit site autonome, le serveur réseau embarqué décode localement jusqu'à 20 capteurs et publie les données en MQTT, HTTP ou HTTPS vers une supervision, un broker ou une GTB disposant d'une passerelle MQTT. La configuration se fait par interface web (point d'accès Wi-Fi de configuration), par API MQTT ou depuis la plateforme Milesight, qui permet aussi les mises à jour à distance. Le filtrage de paquets et la retransmission des données en cas de coupure de liaison sécurisent la remontée.
Retrouvez les autres passerelles LoRaWAN et les capteurs de qualité de l'air et CO2 compatibles, ou toute la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UG63-868M | LoRaWAN, Ethernet et Wi-Fi, alimentation USB-C | Site raccordé au réseau local, pose près d'une prise |
| UG63-868M-PoE | LoRaWAN, Ethernet et Wi-Fi, alimentation PoE | Pose au plafond sur un switch PoE existant |
| UG63-L08GL-868M | Ajout du modem 4G LTE Cat 1, alimentation USB-C | Site sans accès au réseau informatique du client |
| UG63-L08GL-868M-PoE | Ajout du modem 4G LTE Cat 1, alimentation PoE | Liaison 4G de secours avec un seul câble au plafond |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Processeur | Double cœur 240 MHz, 32 bits Xtensa LX7 |
| Mémoire | 8 Mo PSRAM, 16 Mo Flash |
| Radio LoRaWAN | Semtech SX1302, 8 canaux semi-duplex, bande EU868 |
| Sensibilité | -140 dBm à 292 bit/s |
| Puissance d'émission | 27 dBm maximum |
| Capacité | Environ 2 000 capteurs Classe A/B/C (transfert de paquets), 20 capteurs (serveur embarqué) |
| Cellulaire (option) | 4G LTE Cat 1 / GSM, module L08GL, 1 emplacement Micro SIM (3FF) |
| Ethernet | 1 port RJ45 WAN 10/100 Mbit/s, isolation 1,5 kV RMS |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, mode client et point d'accès de configuration |
| Autres interfaces | 1 port USB-C (alimentation et console), bouton reset, voyants SYSTEM et LTE |
| Réseau et gestion | Client OpenVPN, bascule de liaison, configuration web, API MQTT, DeviceHub, Milesight Development Platform |
| Alimentation | 5 V / 2 A par USB-C, 5 à 12 V DC par câble, ou PoE 802.3af par répartiteur |
| Consommation | 1,3 W typique, 3,1 W maximum |
| Boîtier | PC + ABS blanc, IP30 |
| Dimensions | Ø 115 x 21 mm (hors antennes) |
| Poids | 140 g (158,2 g version 4G) |
| Montage | Bureau, mur ou plafond |
| Température de fonctionnement | -20 à +50 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Conformité | CE, CE (RED), FCC, RCM, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- MQTT, API HTTP / REST, LoRaWAN Packet Forwarder / Basic Station
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Occupation des espaces
- Alimentation
- Très basse tension DC (5 à 60 V), PoE (alimenté), USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Plafond, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN, Wi-Fi intégré
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Chipset LoRa
- Semtech SX1302
- Canaux
- 8 canaux semi-duplex
- Connecteur
- Antennes externes (LoRa, LTE sur version 4G)
- Connectivité
- Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G LTE Cat1
- Alimentation (version)
- USB-C (adaptateur), PoE (répartiteur)
Contenu et accessoires compatibles
Livré avec deux jeux de vis de fixation murale et, selon la référence, un câble USB-C de 1 m avec adaptateur secteur ou un répartiteur PoE (l'autre élément est disponible en option).
- Répartiteur PoE (PoE splitter) 802.3af pour alimenter la passerelle depuis un switch PoE
- Câble USB-C et adaptateur secteur pour une pose près d'une prise
- Capteurs LoRaWAN Milesight : AM103, EM300-TH, WS202
Documentation
Questions fréquentes
Combien de capteurs le UG63 peut-il gérer ?
En mode transfert de paquets vers un serveur réseau externe, Milesight annonce environ 2 000 capteurs Classe A, B ou C, selon la fréquence des messages montants et descendants. Le serveur réseau embarqué est limité à 20 capteurs : il convient à un petit site autonome ou à une maquette.
Quelle différence entre le UG63 et les UG65 ou UG67 ?
Le UG63 est une mini passerelle intérieure économique pour couvrir une zone limitée ou combler une zone blanche. Les UG65 (intérieur) et UG67 (extérieur IP67) offrent plus de ressources, un serveur réseau embarqué plus capacitaire et conviennent à la passerelle principale d'un bâtiment ou d'un campus. Le UG63 peut d'ailleurs relayer ses données vers une UG56, UG65 ou UG67.
Le UG63 fonctionne-t-il avec ChirpStack ou The Things Stack ?
Oui. Le UG63 transmet les trames LoRaWAN aux serveurs réseau du marché, dont The Things Stack, ChirpStack et AWS IoT Core for LoRaWAN, ainsi qu'aux plateformes Milesight (DeviceHub, Milesight Development Platform).
Faut-il choisir la version PoE ou USB-C ?
La version PoE évite une prise secteur au plafond : un seul câble réseau apporte données et énergie depuis un switch PoE 802.3af. La version USB-C convient à une pose sur bureau ou près d'une prise. Les deux versions acceptent aussi un câble d'alimentation 5 à 12 V DC.
À propos de Milesight
Milesight est une entreprise technologique basée en Chine, spécialisée dans les produits IoT, la vidéosurveillance et les solutions de communication 5G. Ses produits, tels que des capteurs LoRaWAN®, des passerelles et des contrôleurs, sont utilisés pour optimiser l'efficacité énergétique et la gestion des bâtiments intelligents.
Voir toute la gamme MilesightDemander un devis pour le UG63
Ajoutez le UG63 à votre demande de devis en précisant les quantités et le contexte du projet : nous répondons sous 24 h ouvrées avec un conseil technique et des tarifs adaptés à vos volumes.
