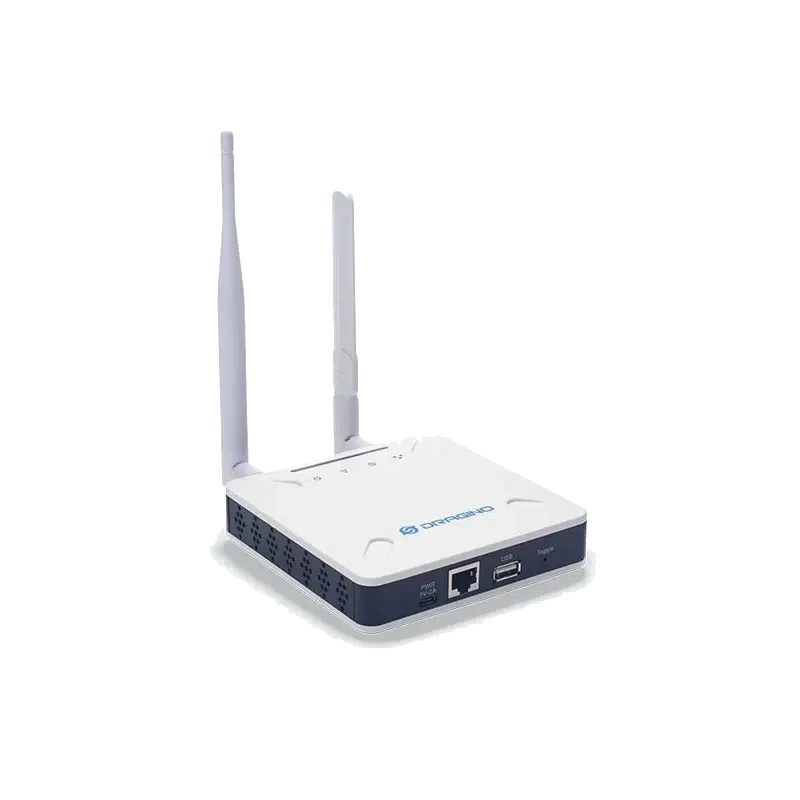

Dragino LG01v2 - Passerelle LoRa monocanal point à point, option 4G
- Passerelle LoRa monocanal pour liaisons point à point, non compatible serveur LoRaWAN
- Processeur quatre cœurs Cortex-A7 1,2 GHz, 512 Mo de RAM, 4 Go eMMC, Debian
- Ethernet 10/100 et Wi-Fi 802.11 b/g/n, option 4G LTE (Quectel EC25)
- Serveur d'application Node-RED intégré pour traiter et afficher les données
- Alimentation 5 V, 2 A, fonctionnement de -20 à +65 °C
| Connectivité radio | 4G LTE, LoRa propriétaire, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V), USB |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) ; Wi-Fi 2,4 GHz |
| Autonomie | Sans objet (alimenté) |
| Mode radio | LoRa point à point, monocanal (non LoRaWAN) |
| Serveur intégré | Node-RED |
| Liaison montante | Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (EC25) |
- LoRa propriétaire
- 4G LTE
- Wi-Fi
- Ethernet
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

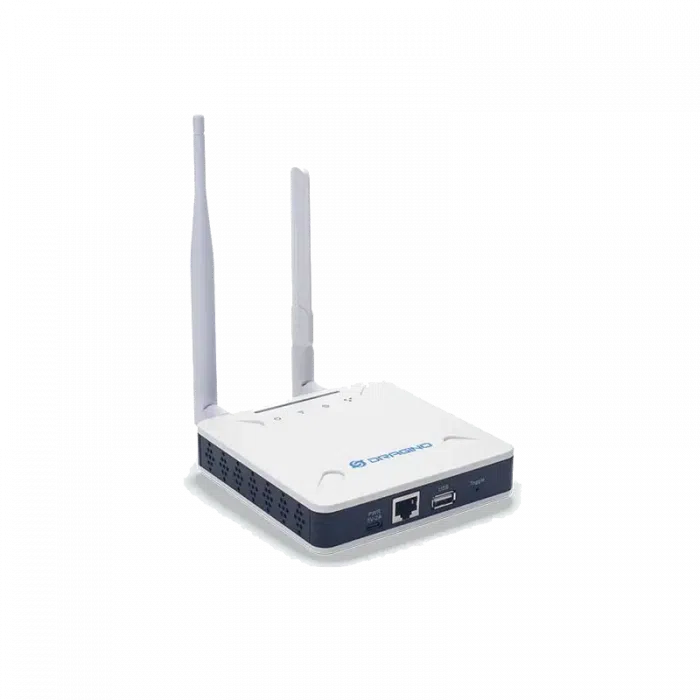

La Dragino LG01v2 est une passerelle LoRa monocanal sous Linux, conçue pour les réseaux LoRa privés en point à point. Elle écoute un seul canal radio, reçoit les messages de nœuds LoRa configurés sur la même fréquence et les rend disponibles sur le réseau IP par Ethernet, Wi-Fi ou 4G en option.
Attention : aucun serveur LoRaWAN ne peut l'enregistrer (The Things Network, ChirpStack, AWS). Elle convient aux liaisons dédiées à faible coût, aux prototypes et aux petits réseaux maîtrisés de bout en bout, par exemple la remontée de quelques mesures d'un local technique. Pour un réseau LoRaWAN de bâtiment, choisissez une passerelle 8 canaux comme la LPS8v2.
Points forts du LG01v2
- Module LoRa monocanal, paramètres radio réglables : fréquence, facteur d'étalement, bande passante, puissance, mot de synchronisation
- Processeur quatre cœurs Cortex-A7 1,2 GHz, 512 Mo de RAM, 4 Go eMMC
- Système Debian open source, administration par interface web et SSH
- Serveur d'application Node-RED intégré (port 1880) pour décoder, stocker et afficher les données
- 1 port Ethernet RJ45 10/100, Wi-Fi 802.11 b/g/n, option 4G LTE Quectel EC25
- Gestion à distance par remote.it et provisionnement automatique pour les séries
- Alimentation 5 V, 2 A, fonctionnement de -20 à +65 °C
Applications en bâtiment et sur site technique
- Liaison dédiée : remontée des mesures de quelques capteurs LoRa d'un local technique ou d'une annexe vers le réseau IP.
- Prototypage : mise au point de nœuds LoRa sur Arduino ou modules LA66 avant un déploiement à plus grande échelle.
- Petits sites isolés : collecte de données d'un équipement distant avec liaison 4G et traitement local dans Node-RED.
- Formation et enseignement technique : démonstrateur LoRa complet, du nœud au tableau de bord.
Intégration et compatibilité
La LG01v2 dialogue avec des nœuds LoRa point à point (modules LA66, cartes Arduino) réglés sur sa fréquence. Elle peut aussi recevoir un capteur LoRaWAN Dragino configuré en ABP sur une seule fréquence, dont les trames sont déchiffrées dans Node-RED avec ses clés de session.
Le paramétrage radio se fait en commandes AT depuis la console Linux ; Node-RED sert ensuite à décoder les messages et à les transmettre vers un autre système, par exemple une base de données ou un broker. Pour un réseau LoRaWAN standard, voir nos passerelles LoRaWAN et nos passerelles edge, ainsi que la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LG01v2 | Ethernet et Wi-Fi, bande 868 MHz (863 à 870 MHz) | Liaison point à point sur un site disposant d'un réseau local |
| LG01v2-EC25 | Ajout du module 4G Quectel EC25-E | Site isolé sans réseau local |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Passerelle LoRa monocanal point à point |
| Compatibilité LoRaWAN | Non compatible avec les serveurs réseau LoRaWAN ; réception de nœuds ABP sur une seule fréquence |
| Bande radio | Version 868 : 863 à 870 MHz |
| Processeur et mémoire | Cortex-A7 quatre cœurs 1,2 GHz, 512 Mo de RAM, 4 Go eMMC |
| Système | Debian open source |
| Serveur intégré | Node-RED |
| Ethernet | 1 port RJ45 10/100 Mbit/s |
| Wi-Fi | IEEE 802.11 b/g/n |
| Cellulaire (option EC25) | Quectel EC25 |
| Alimentation | 5 V DC, 2 A (USB Type-C) |
| Température de fonctionnement | -20 à +65 °C |
| Température de stockage | -20 à +65 °C |
| Administration | Interface web, SSH, remote.it, mise à jour OTA |
| Dimensions | 120 x 120 x 30 mm |
| Poids | 187 g |
Critères de sélection
- Connectivité radio
- LoRa propriétaire, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet
- Usage
- Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), USB
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- Wi-Fi intégré
- Bande de fréquences
- 868 MHz (EU868) ; Wi-Fi 2,4 GHz
- Autonomie
- Sans objet (alimenté)
- Mode radio
- LoRa point à point, monocanal (non LoRaWAN)
- Serveur intégré
- Node-RED
- Liaison montante
- Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (EC25)
Contenu et accessoires compatibles
Livrée avec la passerelle LG01v2, une antenne LoRa et un câble USB Type-C. Prévoir un bloc secteur USB 5 V, 2 A et une carte SIM data pour la version EC25.
Documentation
Questions fréquentes
La LG01v2 est-elle une passerelle LoRaWAN ?
Non. Elle est conçue pour le LoRa point à point sur un seul canal et ne peut pas s'enregistrer sur un serveur LoRaWAN comme The Things Network ou ChirpStack. Pour un réseau LoRaWAN, il faut une passerelle 8 canaux (LPS8N, LPS8v2, LG308N ou DLOS8N).
Peut-elle recevoir un capteur LoRaWAN ?
Oui, dans un cas limité : un capteur configuré en ABP, sans ADR, émettant sur la fréquence unique de la passerelle. Ses trames sont alors déchiffrées dans Node-RED. Cette solution convient à quelques capteurs, pas à un réseau de bâtiment.
Comment exploiter les données reçues ?
Le serveur Node-RED intégré permet de décoder les messages, de tracer des courbes et de transmettre les valeurs vers une base de données, une API ou un broker MQTT.
Pourquoi choisir une passerelle monocanal ?
Pour un projet maîtrisé de bout en bout, avec peu de nœuds et une fréquence fixe, elle réduit le coût de déploiement d'une liaison LoRa privée. Dès que le nombre de capteurs augmente ou que l'on veut des capteurs du marché, une passerelle LoRaWAN 8 canaux s'impose.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LG01v2
Indiquez la surface ou le nombre de bâtiments à couvrir, le nombre de capteurs et le type de liaison Internet disponible : nous vous répondons sous 24 h ouvrées avec un conseil sur l'architecture LoRaWAN et le choix de la passerelle. Les tarifs sont établis selon les quantités.
