Réf. R311CBNetvox R311CB - Détecteur d'ouverture LoRaWAN avec bris de vitre
- Contact d'ouverture interne et externe en série, pour deux vantaux
- Détecteur de bris de vitre piézoélectrique : rayon 2,5 m, réaction en 1 à 3 s
- LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V en parallèle (620 mAh chacune), veille 15 µA
- Boîtier de 57 x 35 x 15,2 mm, 45 g, -20 à +55 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Adhésif |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | ILS interne et externe en série, détecteur de bris piézoélectrique |
| Portée de détection du bris | Rayon de 2,5 m |
| Piles | 2 x CR2450 3 V en parallèle (620 mAh chacune) |
| Dimensions | Boîtier 57 x 35 x 15,2 mm ; contact externe 42 x 13 x 12 mm |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R311CB est un détecteur de bris de vitre LoRaWAN couplé à un détecteur d'ouverture : il signale à la fois l'ouverture d'une fenêtre ou d'une porte vitrée et le choc qui brise le vitrage. Un contact magnétique intégré, un contact externe et un capteur piézoélectrique collé sur la vitre transmettent leurs états par radio longue portée.
Il s'adresse aux exploitants, services techniques et installateurs qui veulent protéger des ouvrants vitrés sans câbler de centrale : rez-de-chaussée de bureaux, écoles, commerces, hôtels. Sur piles et fixé par adhésif, il s'installe sans travaux et remonte les alarmes vers la supervision du bâtiment.
Points forts du R311CB
- Contact interne et contact externe en série, pour surveiller deux vantaux avec un seul émetteur
- Détecteur de bris de vitre piézoélectrique, rayon de détection de 2,5 m
- Temps de réaction du détecteur de bris de 1 à 3 secondes, envoi immédiat de l'alarme
- Câble du détecteur de bris de 100 cm, contact externe de 42 x 13 x 12 mm
- LoRaWAN Classe A, module Semtech SX1276, portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V en parallèle, 620 mAh chacune, veille 15 µA
- Rapport de vie périodique toutes les 3 600 s par défaut, même sans événement
Applications en bâtiment et sur site technique
- Bureaux et immeubles tertiaires : protection des fenêtres et portes vitrées des rez-de-chaussée et des accueils.
- Enseignement : surveillance des salles de classe et des locaux informatiques en dehors des heures d'ouverture.
- Commerces et centres commerciaux : alerte sur les vitrines et portes vitrées de service.
- Hôtellerie et résidences : suivi des baies vitrées et fenêtres à deux vantaux dans les chambres et parties communes.
Intégration et compatibilité
Le R311CB est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré d'une passerelle) via les passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6, les commandes de configuration descendantes sur le FPort 7.
Le décodeur est publié dans le référentiel officiel The Things Network et le format est documenté dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être remontées en MQTT ou HTTP vers une supervision, un superviseur GTB ou une passerelle BACnet ou Modbus, selon l'architecture retenue. La configuration se fait à distance par downlink : intervalle minimal (MinTime) et maximal (MaxTime) de 1 à 65 535 s, seuil de variation de la pile (0,1 V par défaut) et délai de réémission du dernier message (désactivé par défaut). Par défaut, l'appareil émet une trame par heure (MinTime = MaxTime = 3 600 s).
La trame de données transporte la tension de pile, l'état d'ouverture (Status1) et l'état du détecteur de bris (Status2). Après un bris, les trames suivantes reflètent l'état courant de l'ouvrant : alarme s'il est ouvert, normal s'il est fermé. Comparez avec les autres détecteurs d'ouverture de porte et fenêtre et parcourez les équipements de détection et d'alarme.
Caractéristiques techniques
| Fonctions | Détection d'ouverture (ILS interne et externe en série) et détection de bris de vitre |
| États transmis | Status1 ouverture : 1 si un ouvrant est ouvert ; Status2 bris : 1 si déclenché |
| Contact externe | Boîtier 42 x 13 x 12 mm |
| Détecteur de bris | Piézoélectrique, impédance normale 7 Ω max, en alarme 1 MΩ min |
| Zone de détection du bris | Rayon de 2,5 m |
| Temps de réaction | 1 à 3 s |
| Câble du détecteur de bris | 100 cm |
| Pose du détecteur de bris | Adhésif double face sur la vitre, à environ 10 cm de l'angle du cadre |
| Alimentation | 2 piles bouton CR2450 3 V |
| Tension de fonctionnement | 2,4 à 3,0 V DC |
| Seuil de tension basse | 2,4 V (alarme pile faible dans la trame) |
| Courant en veille | 15 µA sous 3,0 V |
| Courant en émission (max) | 120 mA sous 3,0 V |
| Courant en réception (max) | 11 mA sous 3,0 V |
| Précision de mesure de la pile | ±0,1 V |
| Module radio | Semtech SX1276, LoRa ou FSK (au choix) |
| Protocole | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (définie en usine) |
| Puissance d'émission | 16 dBm en EU868 (20 dBm en US915, AU915 et IN865) |
| Sensibilité de réception | -136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK |
| Antenne | Intégrée |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Capacité des piles | 620 mAh par pile CR2450, montage en parallèle |
| Dimensions du boîtier | 57 x 35 x 15,2 mm |
| Poids | 45 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Plateformes citées | Actility/ThingPark, TTN, MyDevices/Cayenne |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Ouverture / contact
- Usage
- Sécurité des locaux
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- ILS interne et externe en série, détecteur de bris piézoélectrique
- Portée de détection du bris
- Rayon de 2,5 m
- Piles
- 2 x CR2450 3 V en parallèle (620 mAh chacune)
- Dimensions
- Boîtier 57 x 35 x 15,2 mm ; contact externe 42 x 13 x 12 mm
Contenu et accessoires compatibles

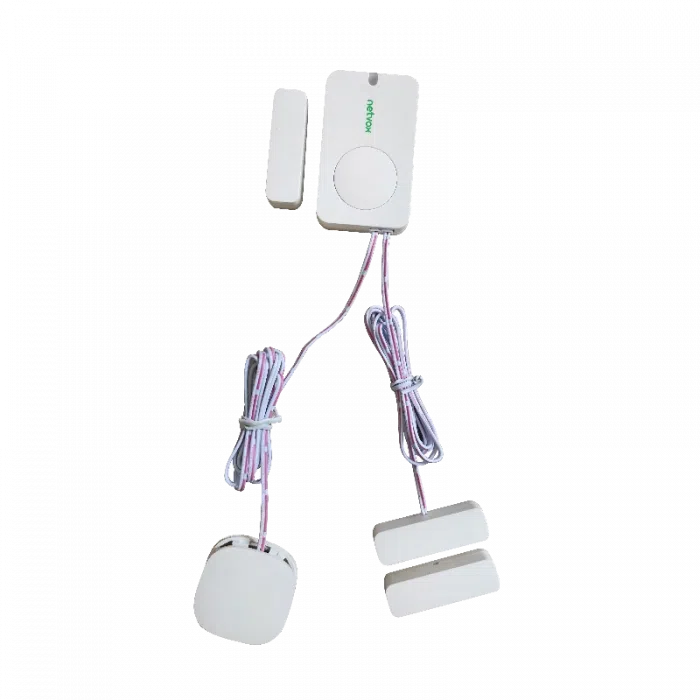

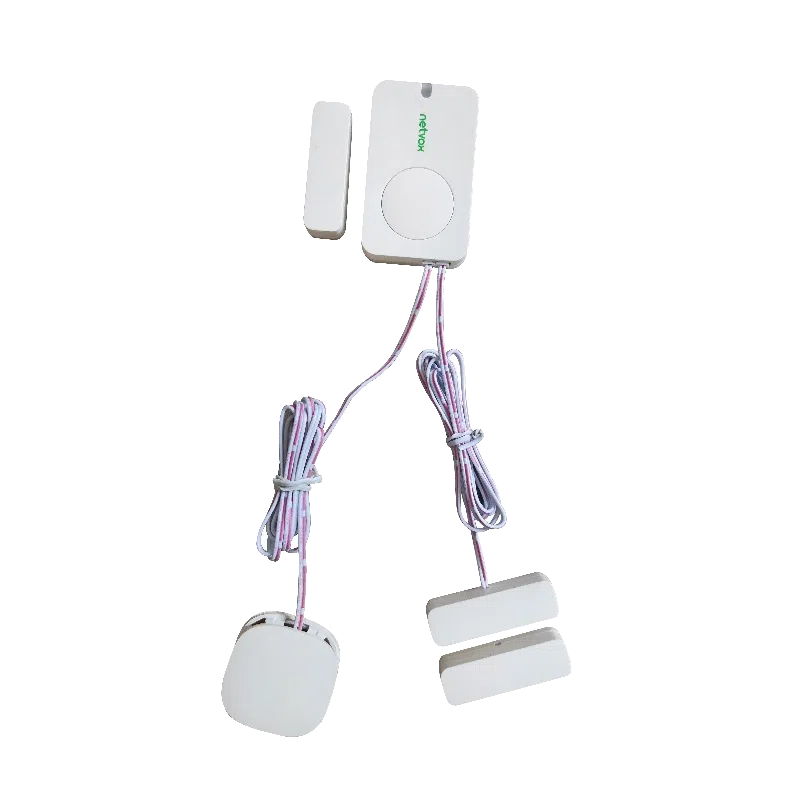

Le R311CB comprend le boîtier principal avec son contact intégré, un contact externe avec son aimant et le détecteur de bris de vitre sur câble. Les surfaces doivent être nettoyées avant collage ; le produit n'est pas prévu pour l'extérieur ni pour un coffret métallique. Prévoir deux piles CR2450 3 V et une passerelle LoRaWAN à portée.
Documentation
Questions fréquentes
Comment le R311CB distingue-t-il ouverture et bris de vitre ?
La trame contient deux états. Status1 regroupe le contact interne et le contact externe câblés en série : il vaut 1 si l'un des deux ouvrants est ouvert et 0 seulement quand les deux sont fermés. Status2 passe à 1 quand le détecteur piézoélectrique collé sur la vitre est déclenché.
Où coller le détecteur de bris de vitre ?
Sur la vitre elle-même, nettoyée au préalable, à environ 10 cm de l'angle du cadre. Le détecteur couvre un rayon de 2,5 m et réagit en 1 à 3 secondes. Il est relié au boîtier par un câble de 100 cm.
Peut-on surveiller une fenêtre à deux vantaux ?
Oui, c'est l'usage prévu : le contact intégré au boîtier et son aimant équipent un vantail, le contact externe et son aimant équipent le second. Comme ils sont en série, l'alarme d'ouverture remonte dès qu'un des deux vantaux s'ouvre.
Quelle autonomie pour les piles ?
Netvox ne publie pas de durée fixe. Les deux piles CR2450 de 620 mAh sont montées en parallèle, la veille consomme 15 µA, et la durée de vie dépend de l'intervalle de rapport et du nombre d'événements. Le calculateur en ligne du constructeur permet de l'estimer.
Quelle différence avec le Netvox R311A ?
Le R311A ne détecte que l'ouverture d'un seul ouvrant. Le R311CB ajoute un second contact externe et un détecteur de bris de vitre, pour protéger une baie vitrée ou une fenêtre à deux vantaux contre l'ouverture et le cassage.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R311CB
Indiquez le nombre d'ouvrants vitrés à protéger et votre réseau LoRaWAN : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous conseillent sur la pose et la remontée des alarmes.
