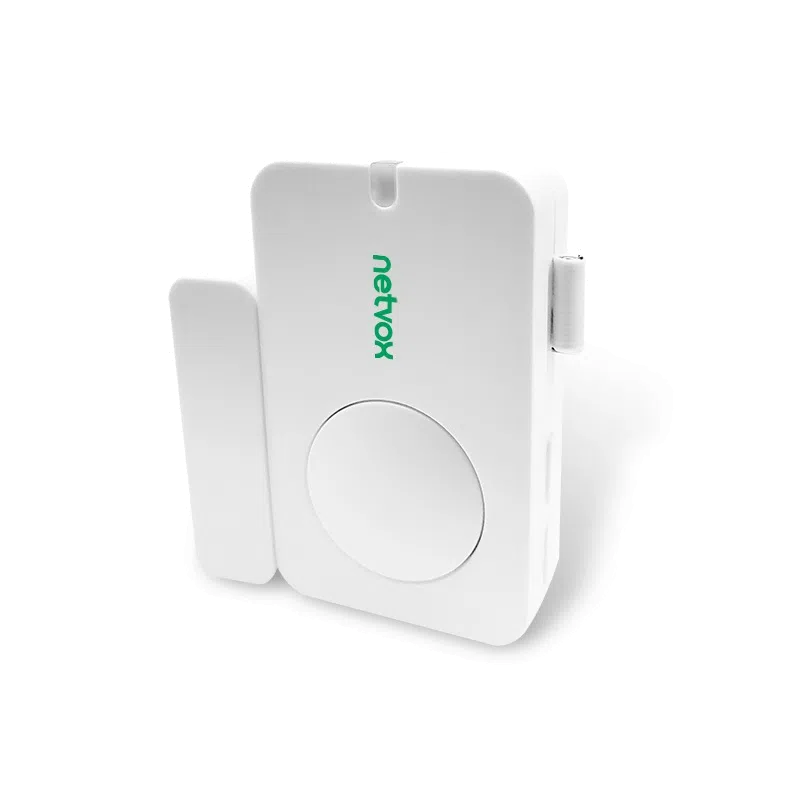

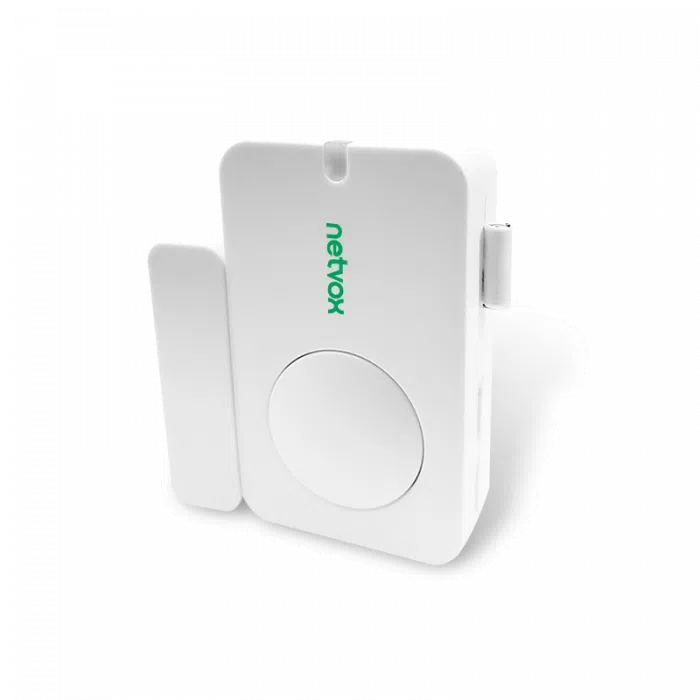

Réf. R313ANetvox R313A - Détecteur d'ouverture de porte et fenêtre LoRaWAN
- Détecteur d'ouverture de porte et fenêtre LoRaWAN Classe A à contact ILS et aimant
- Rapport immédiat à l'ouverture et à la fermeture, rapport de vie toutes les heures
- Écart aimant et boîtier inférieur à 2 cm, pose par adhésif 3M
- 2 piles CR2450 de 620 mAh, courant de veille de 12 µA
- Boîtier IP30 de 57 x 38,05 x 15,2 mm, 43,8 g avec l'aimant
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | Confort thermique / CVC, Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Contact ILS (reed) et aimant |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R313A est un détecteur d'ouverture LoRaWAN pour porte et fenêtre. Un contact ILS (reed) logé dans le boîtier réagit à l'aimant fixé sur l'ouvrant : chaque ouverture et chaque fermeture est transmise immédiatement par radio. Il s'adresse aux exploitants, intégrateurs sécurité et GTB qui veulent connaître l'état des ouvrants sans câbler de boucle d'alarme.
Alimenté par deux piles bouton CR2450 et posé par adhésif 3M, le R313A s'installe en quelques minutes sur une menuiserie existante. Couplé à la GTB, il sert aussi bien à la sûreté des locaux qu'aux économies d'énergie, par exemple pour couper le chauffage ou la climatisation d'une pièce dont la fenêtre reste ouverte.
Points forts du R313A
- Contact ILS avec aimant séparé, détection de l'ouverture et de la fermeture
- Émission immédiate à chaque changement d'état, rapport périodique de 3 600 s par défaut
- Renvoi automatique du dernier message réglable de 3 à 254 s
- Courant de veille de 12 µA sous 3 V, alimentation par 2 piles CR2450 de 620 mAh
- Sensibilité radio de -136 dBm en LoRa SF12, portée jusqu'à 10 km en champ libre
- Boîtier IP30 de 57 x 38,05 x 15,2 mm, aimant de 42,5 x 13 x 12 mm, 43,8 g
Applications en bâtiment et sur site technique
- Bureaux et enseignement : détection des fenêtres ouvertes pour suspendre le chauffage ou la climatisation de la pièce.
- Locaux techniques et salles serveurs : traçabilité des ouvertures de portes de local, de baie ou d'armoire.
- Santé et hôtellerie : supervision des issues, réserves de pharmacie ou locaux à accès restreint.
- Collectivités : surveillance des portes de bâtiments publics peu occupés, avec alerte hors horaires.
- Logistique : suivi de l'ouverture de portes de réserves et de locaux sensibles.
Intégration et compatibilité
Le R313A est un équipement LoRaWAN Classe A à saut de fréquence (FHSS), bâti sur le module SX1276. Il émet en LoRa ou en FSK selon la modulation choisie à la commande, sur une bande configurée en usine (EU863-870 pour la France). Chaque trame donne la tension de pile et l'état du contact.
Le capteur fonctionne avec toute passerelle LoRaWAN et tout serveur réseau standard (The Things Network, ChirpStack, Actility ThingPark, myDevices Cayenne cités par Netvox). Le format des trames montantes et les commandes descendantes sont décrits dans le manuel : l'intégrateur écrit ou reprend le décodeur pour sa plateforme. Les données remontent ensuite vers la GTB en MQTT ou HTTP depuis le serveur réseau, ou sous forme de points BACnet ou Modbus via une passerelle edge.
Les intervalles de rapport et la temporisation de renvoi du dernier message se règlent par commandes descendantes. Retrouvez nos autres détecteurs d'ouverture de porte et fenêtre, les passerelles LoRaWAN et la gamme Netvox.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Détection d'ouverture et de fermeture de porte ou fenêtre |
| Capteur | Contact ILS (reed) et aimant |
| Distance aimant et boîtier | Moins de 2 cm, aimant déplacé selon l'axe X du boîtier |
| Rapport par défaut | Toutes les 3 600 s, et immédiatement sur changement d'état |
| Technologie radio | LoRaWAN Classe A, saut de fréquence (FHSS), module SX1276 |
| Modulation | LoRa ou FSK (une seule, choisie à la commande) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923, IN865-867, CN470-510 (bande configurée en usine, EU868 pour la France) |
| Puissance d'émission | 16 dBm en EU868 (jusqu'à 20 dBm en US915, AU915 et IN865) |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s), -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s |
| Portée radio | Jusqu'à 10 km en champ libre, selon l'environnement |
| Alimentation | 2 piles CR2450 3 V (620 mAh chacune) |
| Tension de fonctionnement | 2,4 à 3 V DC, seuil de pile faible à 2,4 V |
| Courant de veille | 12 µA sous 3 V |
| Courant d'émission maximal | 120 mA sous 3 V |
| Courant de réception maximal | 11 mA sous 3 V |
| Précision de mesure de la pile | ±0,1 V |
| Indice de protection | IP30 |
| Dimensions du boîtier | 57 x 38,05 x 15,2 mm |
| Dimensions de l'aimant | 42,5 x 13 x 12 mm |
| Poids | 43,8 g |
| Montage | Adhésif 3M sur l'ouvrant et le dormant |
| Température de fonctionnement | -20 à +55 °C |
| Humidité ambiante | Moins de 90 % HR sans condensation |
| Température de stockage | -40 à +85 °C |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Ouverture / contact
- Usage
- Salle serveur / datacenter, Confort thermique / CVC, Sécurité des locaux
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Contact ILS (reed) et aimant
Contenu et accessoires compatibles
Le R313A est fourni avec son aimant. Les deux éléments se collent de part et d'autre du joint de la porte ou de la fenêtre, à moins de 2 cm l'un de l'autre, l'aimant devant se déplacer parallèlement au boîtier pour éviter les rapports répétés. Pour surveiller deux ouvrants avec un seul boîtier, voir le R311CC ; pour un contact déporté sur câble, voir le R313CA.
Documentation
Questions fréquentes
Comment installer le R313A sur une porte ?
Collez le boîtier sur le dormant et l'aimant sur l'ouvrant, en parallèle, à moins de 2 cm l'un de l'autre. Netvox recommande que l'aimant se déplace selon l'axe X du boîtier pour éviter des rapports répétés liés au champ magnétique.
L'ouverture est-elle signalée immédiatement ?
Oui. Le R313A envoie une trame dès que l'état du contact change, à l'ouverture comme à la fermeture. Il émet en plus un rapport de vie toutes les heures par défaut.
Quelle est l'autonomie des piles ?
Elle dépend du nombre d'ouvertures et de l'intervalle de rapport. Netvox fournit un calculateur en ligne plutôt qu'une durée fixe ; le courant de veille est de 12 µA sous 3 V.
Quelle différence avec le R313CA ?
Le R313A intègre le contact ILS et son aimant pour une porte ou une fenêtre. Le R313CA dispose de deux entrées câblées sur lesquelles on raccorde ses propres contacts secs, par exemple un contact déporté ou une sortie d'alarme.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R313A
Indiquez le nombre de R313A, la bande souhaitée et votre infrastructure LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur le déploiement. Les tarifs sont établis selon les quantités et peuvent inclure passerelle et mise en service.
