Réf. R311CCNetvox R311CC - Détecteur d'ouverture LoRaWAN 2 contacts magnétiques
- 2 contacts magnétiques externes, deux états d'ouverture indépendants
- Contacts de 42,5 x 13 x 12 mm, envoi immédiat au changement d'état
- LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V, veille 10 µA
- Boîtier de 57 x 35 x 15 mm, 48,9 g, -20 à +55 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Adhésif |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | 2 interrupteurs à lame souple (ILS) externes avec aimants |
| Piles | 2 x CR2450 3 V |
| Dimensions | Boîtier 57 x 35 x 15 mm ; contacts 42,5 x 13 x 12 mm |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

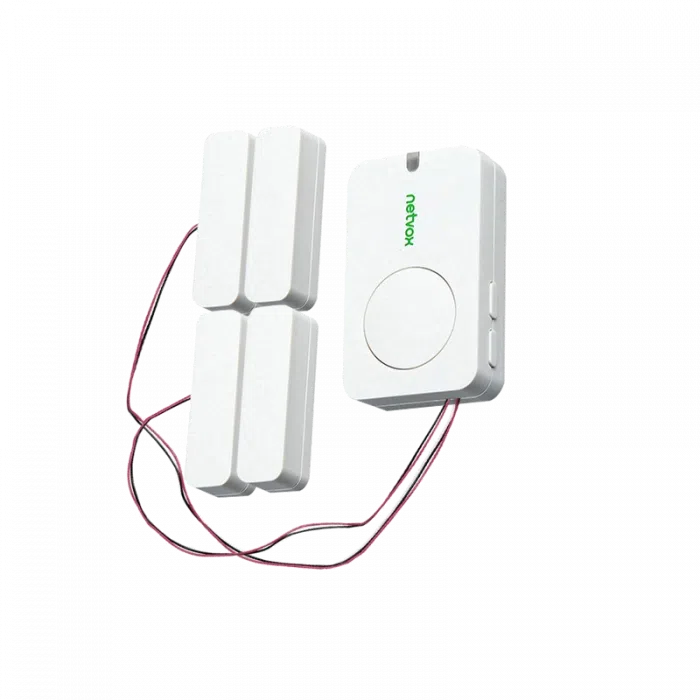

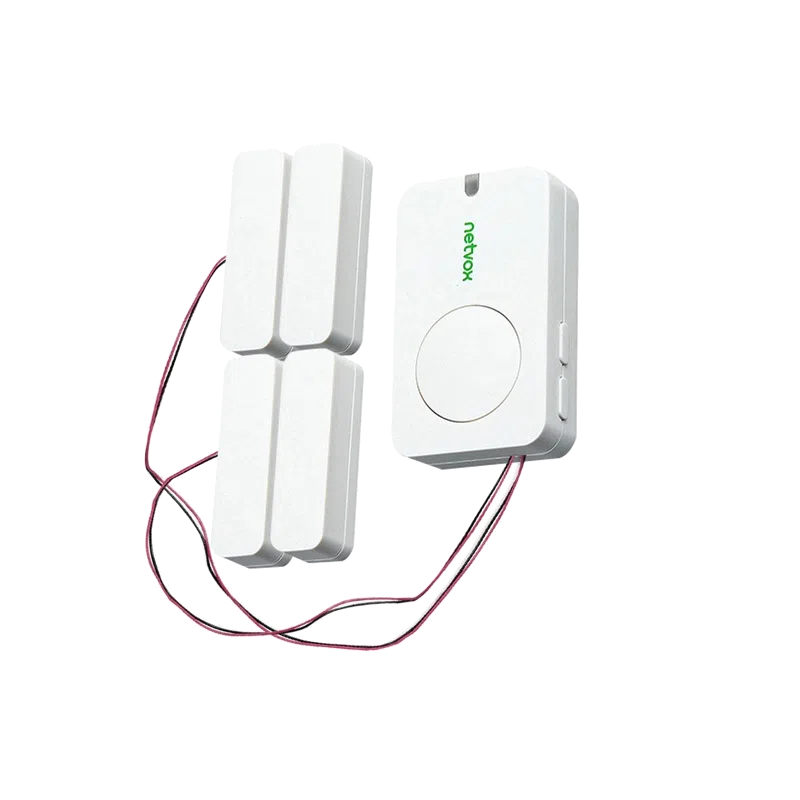

Le Netvox R311CC est un détecteur d'ouverture à 2 contacts LoRaWAN : un seul émetteur radio équipé de deux contacts magnétiques externes (interrupteurs à lame souple, ou reed switches) surveille deux portes ou fenêtres et transmet l'état de chacune. Chaque ouverture ou fermeture part immédiatement vers le réseau LoRaWAN.
Il s'adresse aux intégrateurs GTB et aux exploitants qui veulent instrumenter des ouvrants proches au meilleur coût par point : deux fenêtres d'un même bureau, une porte et une trappe de local technique, les deux portes d'une armoire. Compact, sur piles et posé par adhésif, il s'installe sans travaux.
Points forts du R311CC
- 2 contacts magnétiques externes, deux états indépendants dans chaque trame
- Contacts de 42,5 x 13 x 12 mm, conducteurs dans le champ de l'aimant
- Alerte immédiate à chaque changement d'état, rapport de vie toutes les 3 600 s par défaut
- LoRaWAN Classe A, module Semtech SX1276, sensibilité -136 dBm en SF12
- Portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V, veille 10 µA, alerte pile faible sous 2,4 V
- Boîtier de 57 x 35 x 15 mm pour 48,9 g, fonctionnement de -20 à +55 °C
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : suivi de deux fenêtres d'une même pièce pour couper le chauffage ou la climatisation quand elles restent ouvertes.
- Locaux techniques et datacenter : surveillance d'une porte et d'une trappe, ou des deux portes d'une baie ou d'une armoire électrique.
- Santé : contrôle des portes de pharmacies, de réserves et de locaux de stockage sensibles.
- Logements et hôtels : suivi d'une porte d'entrée et d'une porte-fenêtre dans le même logement ou la même chambre.
Intégration et compatibilité
Le R311CC est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré d'une passerelle) via les passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6, les commandes de configuration descendantes sur le FPort 7.
Le décodeur est publié dans le référentiel officiel The Things Network et le format est documenté dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être remontées en MQTT ou HTTP vers une supervision, un superviseur GTB ou une passerelle BACnet ou Modbus, selon l'architecture retenue. La configuration se fait à distance par downlink : intervalle minimal (MinTime) et maximal (MaxTime) de 1 à 65 535 s, seuil de variation de la pile (0,1 V par défaut). Par défaut, l'appareil émet une trame par heure (MinTime = MaxTime = 3 600 s).
La trame de données transporte la tension de pile et l'état des deux contacts. Retrouvez les autres détecteurs d'ouverture de porte et fenêtre, les modules E/S et interfaces LoRaWAN pour des contacts génériques et l'ensemble des capteurs Netvox.
Caractéristiques techniques
| Fonction | Détection d'ouverture de deux ouvrants par contacts magnétiques externes |
| États transmis | 2 états indépendants : ouvert 1, fermé 0 |
| Contacts magnétiques | 2 interrupteurs à lame souple, boîtier 42,5 x 13 x 12 mm, conducteurs dans le champ de l'aimant |
| Alimentation | 2 piles bouton CR2450 3 V |
| Tension de fonctionnement | 2,4 à 3,0 V DC |
| Seuil de tension basse | 2,4 V (alarme pile faible dans la trame) |
| Courant en veille | 10 µA sous 3,0 V |
| Courant en émission (max) | 120 mA sous 3,0 V |
| Courant en réception (max) | 11 mA sous 3,0 V |
| Précision de mesure de la pile | ±0,1 V |
| Module radio | Semtech SX1276, LoRa ou FSK (au choix) |
| Protocole | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (définie en usine) |
| Puissance d'émission | 16 dBm en EU868 (20 dBm en US915, AU915 et IN865) |
| Sensibilité de réception | -136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK |
| Antenne | Intégrée |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Dimensions du boîtier | 57 x 35 x 15 mm |
| Poids | 48,9 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Plateformes citées | Actility/ThingPark, TTN, MyDevices/Cayenne |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Ouverture / contact
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Sécurité des locaux
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- 2 interrupteurs à lame souple (ILS) externes avec aimants
- Piles
- 2 x CR2450 3 V
- Dimensions
- Boîtier 57 x 35 x 15 mm ; contacts 42,5 x 13 x 12 mm
Contenu et accessoires compatibles
Le R311CC comprend le boîtier émetteur et ses deux contacts magnétiques externes avec aimants. Il fonctionne avec deux piles CR2450 3 V (couvercle à ouvrir avec un tournevis) et nécessite une passerelle LoRaWAN à portée. Éviter les coffrets métalliques et la proximité immédiate d'équipements électriques.
Documentation
Questions fréquentes
Le R311CC transmet-il l'état de chaque ouvrant séparément ?
Oui. La trame de données contient deux états distincts (status1 et status2), un par contact magnétique. Chaque ouverture ou fermeture déclenche une trame d'alerte immédiate, avec 1 pour ouvert et 0 pour fermé.
Quelle autonomie attendre des piles ?
Netvox ne publie pas de durée fixe : elle dépend de l'intervalle de rapport et du nombre d'ouvertures. La veille consomme 10 µA et le constructeur fournit un calculateur en ligne pour estimer la durée de vie des deux piles CR2450 selon la configuration.
Peut-on l'installer en extérieur ?
Non, le manuel précise que le produit n'est pas étanche : il s'installe à l'intérieur, sur des menuiseries, des portes de locaux ou des armoires. Les surfaces de pose doivent être propres pour une bonne tenue de l'adhésif.
Quelle différence avec le Netvox R311A et le R311CA ?
Le R311A surveille un seul ouvrant avec un contact intégré au boîtier. Le R311CC est livré avec deux contacts magnétiques déportés, pour deux ouvrants. Le R311CA offre deux entrées contact sec génériques sur fils nus, pour raccorder des contacts existants (relais, boutons).
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R311CC
Indiquez le nombre d'ouvrants à surveiller et votre réseau LoRaWAN : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous aident à choisir entre R311A, R311CC et R311CA.
