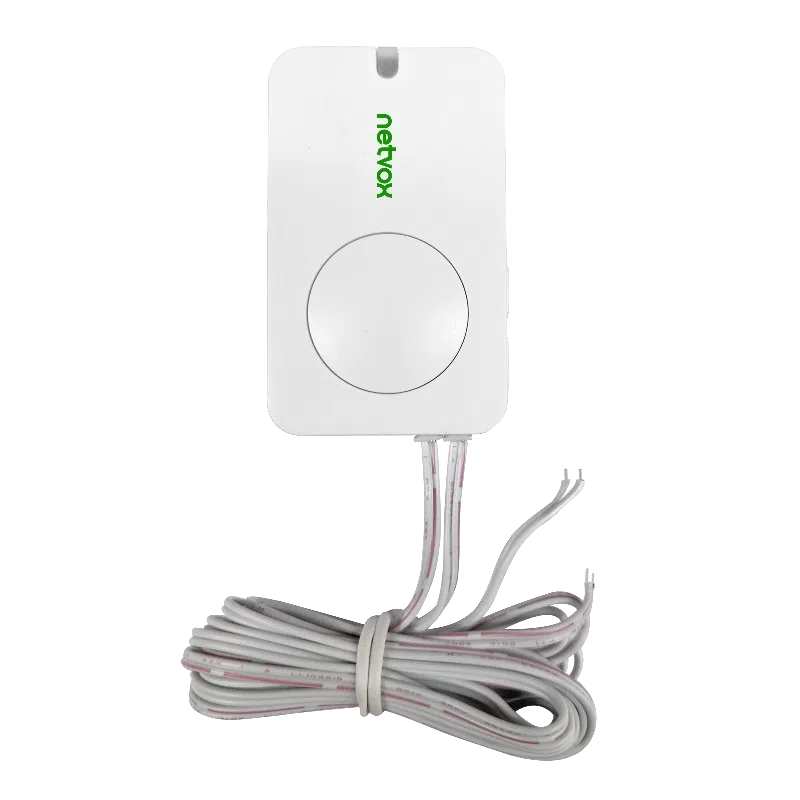

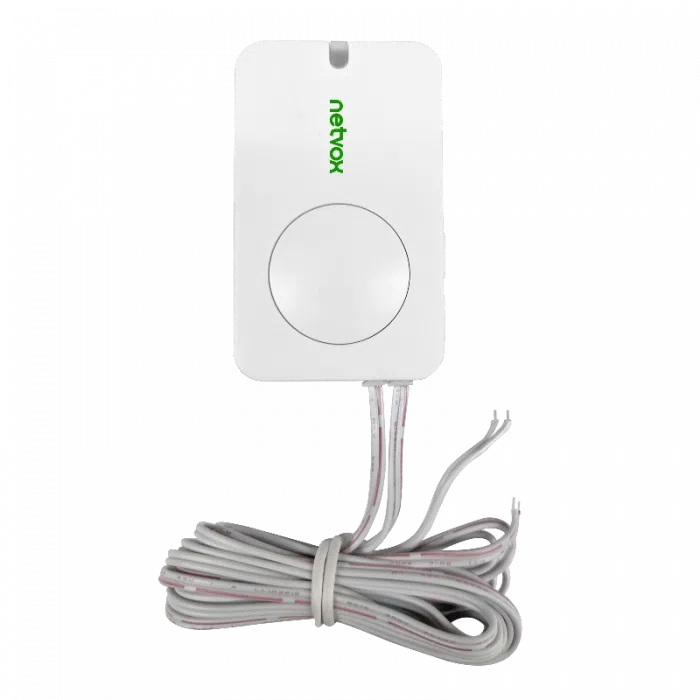

Réf. R311CANetvox R311CA - Interface LoRaWAN 2 entrées contact sec sur pile
- 2 entrées contact sec indépendantes, état transmis dès le changement
- Fils UL2468 28AWG de 1 m fournis, ignifugés VW-1
- LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V, veille 10 µA
- Boîtier de 57 x 35 x 15,2 mm, 48,9 g, -20 à +55 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Entrées et sorties | Entrée TOR / contact sec |
| Usage | GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Adhésif |
| Bande de fréquences | 868 MHz (EU868) |
| Entrées | 2 contacts secs indépendants |
| Câble de raccordement | UL2468 28AWG, 1 000 mm, VW-1 |
| Piles | 2 x CR2450 3 V |
| Dimensions | 57 x 35 x 15,2 mm |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R311CA est une interface contact sec LoRaWAN à deux entrées : elle transforme n'importe quel contact libre de potentiel (relais, bouton, interrupteur, contact magnétique, report d'alarme) en information radio transmise au réseau LoRaWAN. Chaque changement d'état sur l'une des deux entrées est envoyé immédiatement.
C'est l'outil des intégrateurs GTB et des exploitants qui doivent récupérer des états d'équipements sans tirer de câble jusqu'à un automate : défaut d'une pompe, report d'une centrale, position d'une vanne, ouverture d'un local. Sur piles, compact et fixé par adhésif, il s'installe au plus près de l'équipement à surveiller.
Points forts du R311CA
- 2 entrées contact sec indépendantes, état 1 (fermé) ou 0 (ouvert) pour chacune
- Envoi immédiat sur changement d'état, réémission du dernier état configurable de 3 à 254 s
- Fils UL2468 28AWG de 1 000 mm fournis, ignifugés VW-1, tenue à 80 °C
- Longueur de liaison théorique jusqu'à 300 m selon le constructeur
- LoRaWAN Classe A, module Semtech SX1276, portée annoncée jusqu'à 10 km en champ libre
- 2 piles CR2450 3 V, veille 10 µA, alerte pile faible sous 2,4 V
- Boîtier de 57 x 35 x 15,2 mm pour 48,9 g, fonctionnement de -20 à +55 °C
Applications en bâtiment et sur site technique
- Locaux techniques : remontée des contacts de défaut de pompes, de surpresseurs, de groupes froids ou de centrales de traitement d'air.
- Sécurité : report du contact d'alarme d'un détecteur filaire, d'une centrale intrusion ou d'un bouton d'appel vers la supervision.
- Tertiaire et enseignement : suivi des contacts de portes, de trappes ou d'armoires déjà équipés d'un contact magnétique.
- Industrie et logistique : état de marche d'une machine, position fin de course, porte de quai ouverte ou fermée.
- Sites distants : télésurveillance de postes de relevage, de réservoirs ou de locaux isolés sans réseau filaire.
Intégration et compatibilité
Le R311CA est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré d'une passerelle) via les passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6, les commandes de configuration descendantes sur le FPort 7.
Le décodeur est publié dans le référentiel officiel The Things Network et le format est documenté dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être remontées en MQTT ou HTTP vers une supervision, un superviseur GTB ou une passerelle BACnet ou Modbus, selon l'architecture retenue. La configuration se fait à distance par downlink : intervalle minimal (MinTime) et maximal (MaxTime) de 1 à 65 535 s, seuil de variation de la pile (0,1 V par défaut) et délai de réémission du dernier état (3 à 254 s). Par défaut, l'appareil émet une trame par heure (MinTime = MaxTime = 3 600 s).
La trame de données transporte la tension de pile et les deux états d'entrée. Les contacts raccordés doivent être secs, c'est-à-dire libres de potentiel ; un équipement qui a besoin d'énergie, comme un détecteur de fumée filaire, garde sa propre alimentation. Découvrez les autres modules E/S et interfaces LoRaWAN et l'ensemble des capteurs Netvox.
Caractéristiques techniques
| Entrées | 2 contacts secs indépendants |
| État transmis | Contact fermé : 1 ; contact ouvert : 0 |
| Fils de raccordement | UL2468 28AWG, 1 000 mm (±5 mm), diamètre extérieur 1 mm max, 5 g |
| Tenue des fils | 80 °C maximum, ignifugation VW-1 |
| Longueur de liaison | 300 m (valeur théorique constructeur) |
| Alimentation | 2 piles bouton CR2450 3 V |
| Tension de fonctionnement | 2,4 à 3,0 V DC |
| Seuil de tension basse | 2,4 V (alarme pile faible dans la trame) |
| Courant en veille | 10 µA sous 3,0 V |
| Courant en émission (max) | 120 mA sous 3,0 V |
| Courant en réception (max) | 11 mA sous 3,0 V |
| Précision de mesure de la pile | ±0,1 V |
| Module radio | Semtech SX1276, LoRa ou FSK (au choix) |
| Protocole | LoRaWAN Classe A, saut de fréquence (FHSS) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (définie en usine) |
| Puissance d'émission | 16 dBm en EU868 (20 dBm en US915, AU915 et IN865) |
| Sensibilité de réception | -136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK |
| Antenne | Intégrée |
| Portée | Jusqu'à 10 km en champ libre, selon l'environnement |
| Dimensions | 57 x 35 x 15,2 mm |
| Poids | 48,9 g |
| Température de fonctionnement | -20 à +55 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | Moins de 90 % HR, sans condensation |
| Plateformes citées | Actility/ThingPark, TTN, MyDevices/Cayenne |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Ouverture / contact
- Entrées et sorties
- Entrée TOR / contact sec
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Entrées
- 2 contacts secs indépendants
- Câble de raccordement
- UL2468 28AWG, 1 000 mm, VW-1
- Piles
- 2 x CR2450 3 V
- Dimensions
- 57 x 35 x 15,2 mm
Contenu et accessoires compatibles
L'interface est livrée avec ses fils de raccordement et un adhésif 3M au dos du boîtier, à poser sur un mur lisse et propre. Le produit n'est pas étanche : il s'installe à l'intérieur ou dans un coffret non métallique. Prévoir deux piles CR2450 3 V et une passerelle LoRaWAN à portée.
Documentation
Questions fréquentes
Quels équipements peut-on raccorder au Netvox R311CA ?
Tout équipement qui délivre un contact sec libre de potentiel : interrupteur, bouton, contact magnétique, sortie relais d'un capteur ou d'un automate, report d'alarme d'une centrale. Netvox illustre par exemple le raccordement de la sortie contact d'un détecteur de fumée filaire alimenté par sa propre source.
Les deux entrées sont-elles indépendantes ?
Oui. La trame contient deux états distincts (Status1 et Status2) : 1 quand le contact est fermé, 0 quand il est ouvert. Tout changement sur l'une des deux entrées déclenche une trame immédiate.
Quelle longueur de câble entre le contact et l'interface ?
Les fils fournis mesurent 1 000 mm (±5 mm). Le constructeur indique une longueur maximale théorique de 300 m ; en pratique, privilégier une liaison courte et éviter de longer des câbles de puissance.
Quelle autonomie attendre ?
Netvox ne donne pas de chiffre fixe : la durée de vie des deux piles CR2450 dépend de l'intervalle de rapport et du nombre de changements d'état. Le courant de veille est de 10 µA et un calculateur en ligne du constructeur permet d'estimer l'autonomie selon la configuration.
Quelle différence avec le Netvox R311CC ?
Le R311CC est livré avec deux contacts magnétiques pour surveiller deux ouvrants. Le R311CA fournit deux entrées contact sec génériques sur fils nus, pour raccorder n'importe quel contact existant : relais, bouton, sortie d'alarme.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R311CA
Décrivez les contacts à remonter et le nombre de points : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous conseillent sur le câblage et l'intégration dans votre GTB.
