AKCP CCU - Contrôle d'accès de baie avec lecteur RFID et serrure EM
- Kit de contrôle d'accès de baie : unité CCU, lecteur RFID EM Wiegand et serrure électromagnétique
- Se raccorde au port d'extension RJ45 d'un securityProbe 5E, d'un DCU ou d'un sensorProbeX+
- Chaînage des modules en câble CAT5, jusqu'à 300 m par liaison d'extension
- 2 ports capteurs AKCP intégrés pour superviser l'environnement de la baie
- Alimentation 12 V DC par adaptateur secteur, 6 W typique, MTBF 400 000 h
| Connectivité radio | Aucune (filaire) |
|---|---|
| Usage | Salle serveur / datacenter, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces, Rail DIN |
| Compatibilité | AKCP securityProbe 5E, AKCP DCU, AKCP sensorProbeX+ (port d'extension), AKCPro Server |
| Autonomie | Sans objet (alimenté) |
| Variante | Kit : unité CCU, lecteur RFID EM et serrure de baie électromagnétique |
| Connecteur | RJ45 (2 ports d'extension E-in / E-out, 2 ports capteurs AKCP) |
| Lecteur | Wiegand 26 bits, cartes EM (lecteur ACR04 inclus) |
| Serrure pilotée | 12 V DC, 500 mA maximum |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

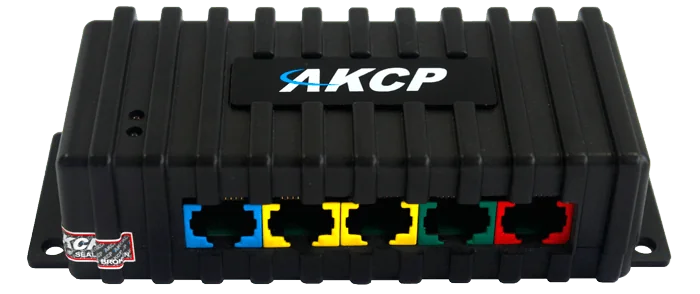

L'AKCP CCU (Cabinet Control Unit) apporte le contrôle d'accès au niveau de chaque baie serveur : un lecteur de badge RFID et une serrure électromagnétique pilotée verrouillent l'armoire, et chaque ouverture est historisée. Elle s'adresse aux exploitants de datacenters, aux hébergeurs en colocation, aux DSI et aux intégrateurs sûreté qui doivent prouver qui a ouvert quelle baie, et quand.
La CCU est un module d'extension compact qui se raccorde au port d'extension RJ45 d'un boîtier AKCP. Elle réunit dans une même plateforme l'accès physique et la supervision d'environnement de la baie, grâce à ses deux ports capteurs. Elle convient aussi aux armoires techniques ou aux portes sur lesquelles une poignée pivotante ne peut pas être montée.
Points forts de la CCU

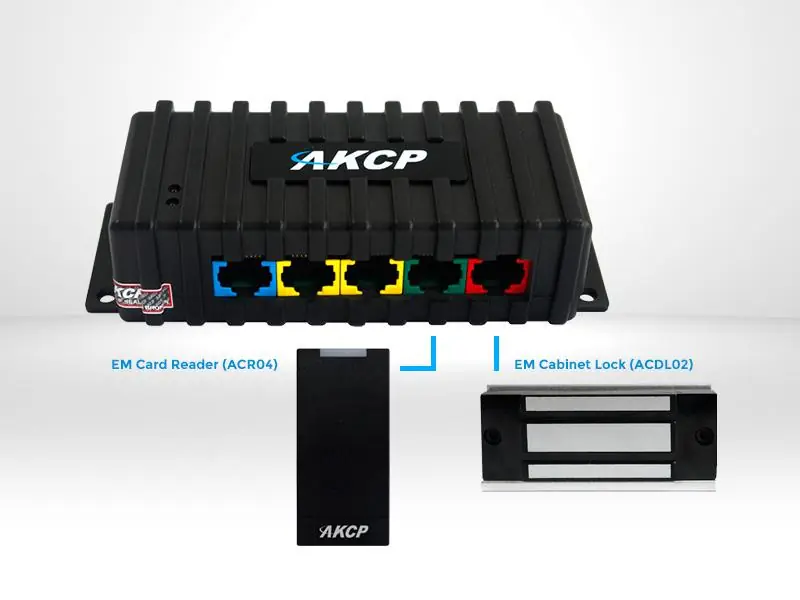

- Kit complet : unité CCU, lecteur RFID EM Wiegand 26 bits et serrure électromagnétique de baie
- Raccordement sur le port d'extension d'un securityProbe 5E, d'un DCU ou d'un sensorProbeX+
- 2 ports d'extension RJ45 (entrée et sortie) à 115,2 kbit/s pour chaîner les modules
- Liaison d'extension jusqu'à 300 m (1 000 ft) en câble CAT5 standard
- 2 ports RJ45 pour capteurs intelligents AKCP (température, humidité, fuite, contact)
- Commande d'une serrure 12 V DC jusqu'à 500 mA

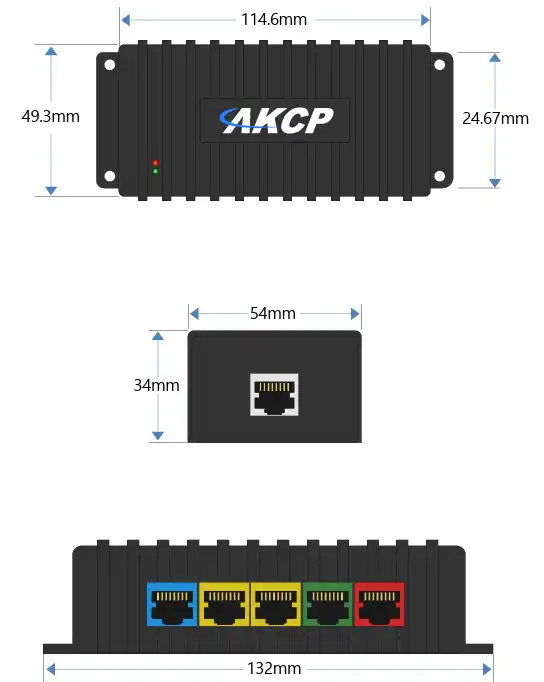

- Boîtier de 132 x 54 x 34 mm, 150 g, équerres de montage en rack fournies
- MTBF annoncé de 400 000 heures
Applications en bâtiment et sur site technique
- Datacenters en colocation : chaque client n'ouvre que ses propres baies, avec un journal d'accès opposable.
- Salles informatiques d'entreprise et de collectivités : restriction des baies cœur de réseau ou serveurs sensibles à un groupe d'administrateurs.
- Établissements de santé et d'enseignement : sécurisation des armoires de brassage réparties dans les bâtiments.
- Sites industriels et locaux techniques : contrôle des armoires d'automatismes ou de télécommunications, avec suivi de la température.
- Shelters et sites télécoms : traçabilité des interventions sur les baies d'équipements actifs.
Intégration et compatibilité
La CCU fonctionne avec la technologie d'extension AKCP. Elle se connecte au port d'extension d'un securityProbe 5E, d'une unité de contrôle de porte DCU ou d'un sensorProbeX+, parmi nos boîtiers de supervision IP. Plusieurs CCU et modules E-sensor8 ou E-opto16 peuvent être chaînés sur le même bus en câble RJ45. Le constructeur indique jusqu'à 500 capteurs AKCP par securityProbe 5ES et jusqu'à 150 par sensorProbe+ (jusqu'à 4 unités d'extension).
La gestion des accès passe par AKCPro Server, requis pour configurer le contrôle d'accès et les ports capteurs de la CCU : utilisateurs et groupes, plages horaires, droits par site, étage, salle ou baie, ouverture à distance, rapports détaillés et module de pointage (time and attendance). Les alarmes et mesures restent exploitables par la supervision via les protocoles du boîtier de base (SNMP notamment).
Le lecteur fourni lit les badges EM à 5 à 10 cm et transmet en Wiegand 26 bits. Voir aussi nos détecteurs d'ouverture de porte et l'ensemble de la gamme AKCP.
Caractéristiques techniques
| Dimensions | 132 x 53,8 x 34 mm |
|---|---|
| Poids | 0,15 kg |
| Ports d'extension | 2 x RJ45 (E-in et E-out), 115,2 kbit/s |
| Longueur d'extension | 300 m (1 000 ft) maximum par liaison, câble CAT5 |
| Entrées | 2 x RJ45 capteurs AKCP, 1 x lecteur RFID Wiegand, 1 x commande de serrure |
| Serrure pilotable | 12 V DC, 500 mA maximum |
| Alimentation | Adaptateur externe 12 V DC, 1 A minimum (entrée 100 à 240 V AC) |
| Consommation | 6 W typique, 0,5 A |
| Signalisation | LED d'alimentation, LED de liaison d'extension |
| Montage | Équerres rack fournies, compatible avec les plateaux DIN et rack AKCP |
| Température de fonctionnement | -35 à +55 °C |
| Humidité de fonctionnement | 20 à 80 %HR sans condensation |
| MTBF | 400 000 heures |
| Lecteur RFID fourni (ACR04) | Badges EM, Wiegand 26 bits, lecture à 5 à 10 cm, 12 V / 70 mA, 80 x 43 x 16 mm |
| Serrure fournie (ACDL02) | Électromagnétique, 90 x 33 x 19 mm, maintien jusqu'à 70 kg, 12 V / 300 mA ou 24 V / 150 mA |
| Logiciel requis | AKCPro Server pour la configuration du contrôle d'accès |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Usage
- Salle serveur / datacenter, Sécurité des locaux
- Alimentation
- Très basse tension DC (5 à 60 V)
- Type de montage
- Rail DIN, Rack 19 pouces
- Compatibilité
- AKCP securityProbe 5E, AKCP DCU, AKCP sensorProbeX+ (port d'extension), AKCPro Server
- Autonomie
- Sans objet (alimenté)
- Variante
- Kit : unité CCU, lecteur RFID EM et serrure de baie électromagnétique
- Connecteur
- RJ45 (2 ports d'extension E-in / E-out, 2 ports capteurs AKCP)
- Lecteur
- Wiegand 26 bits, cartes EM (lecteur ACR04 inclus)
- Serrure pilotée
- 12 V DC, 500 mA maximum
Contenu et accessoires compatibles
Le kit CCU comprend une unité de contrôle de baie, un lecteur de badge RFID EM et une serrure électromagnétique de baie. Il nécessite un boîtier de base doté d'un port d'extension (securityProbe 5E, DCU ou sensorProbeX+) et une alimentation 12 V DC.
Accessoires utiles : badges et porte-clés RFID, poignées de baie RFID, serrures de porte AKCP, capteurs de contact de porte, sondes de température et d'humidité pour les ports capteurs.
Documentation
Questions fréquentes
Avec quel boîtier AKCP la CCU fonctionne-t-elle ?
La CCU est un module d'extension : elle se branche sur le port d'extension RJ45 d'un securityProbe 5E, d'une unité de contrôle de porte DCU ou d'un sensorProbeX+. Elle ne fonctionne pas seule. La configuration des droits d'accès et des ports capteurs se fait dans le logiciel AKCPro Server, indispensable pour cet usage.
Que contient le kit CCU ?
Le kit comprend l'unité de contrôle de baie CCU, un lecteur de badge RFID EM à sortie Wiegand 26 bits (ACR04) et une serrure électromagnétique de baie (ACDL02). Les équerres de montage en rack sont fournies avec la CCU. Les badges et le boîtier de base se commandent à part.
Peut-on équiper plusieurs baies avec un seul boîtier ?
Oui. Les CCU utilisent la technologie d'extension AKCP : chaque module possède une entrée et une sortie d'extension RJ45, ce qui permet de les chaîner en câble CAT5 avec d'autres modules (E-sensor8, E-opto16). Chaque liaison peut atteindre 300 m. AKCP indique que l'on peut ainsi contrôler jusqu'à plusieurs centaines de baies et de portes.
Quelle serrure peut être pilotée par la CCU ?
La sortie de commande accepte une serrure 12 V DC dont l'appel de courant ne dépasse pas 500 mA. La serrure électromagnétique fournie consomme 300 mA sous 12 V et convient aux portes de baies et d'armoires en bois, verre ou métal. Pour une baie équipée d'une poignée pivotante, AKCP propose aussi des poignées RFID dédiées.
Les ports capteurs de la CCU servent-ils à autre chose qu'au contrôle d'accès ?
Oui. Les deux ports RJ45 acceptent les capteurs intelligents AKCP : température, humidité, contact de porte, fuite d'eau, etc. On supervise ainsi l'accès et l'environnement de la baie sur une même plateforme, sans boîtier supplémentaire dans l'armoire.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour la CCU
Indiquez le nombre de baies à sécuriser, le boîtier AKCP déjà en place et le type de portes : nous revenons vers vous sous 24 h ouvrées avec une architecture conseillée. Les tarifs sont établis selon les quantités et la configuration.
