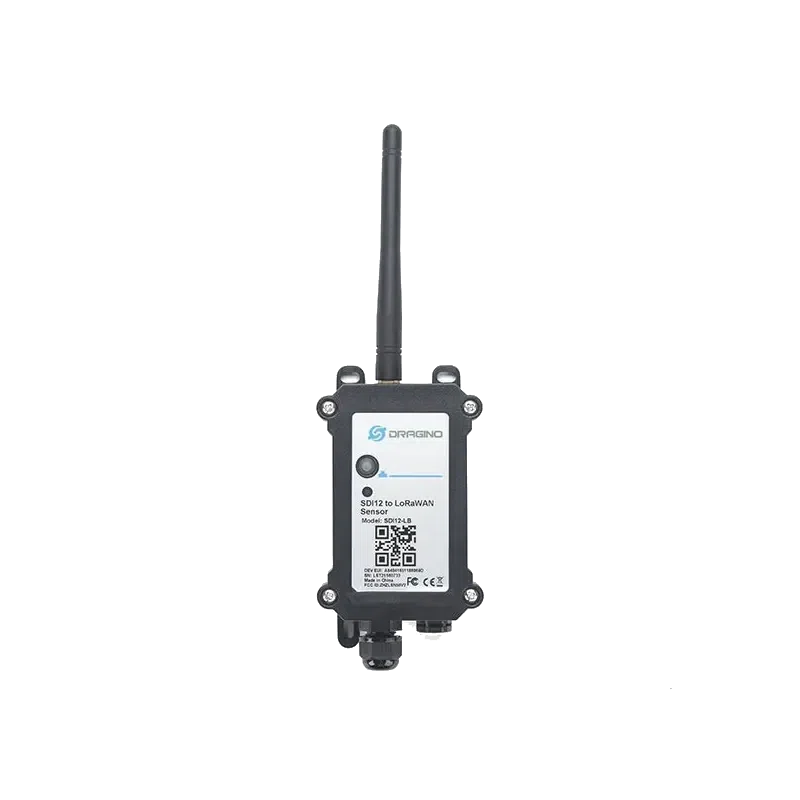

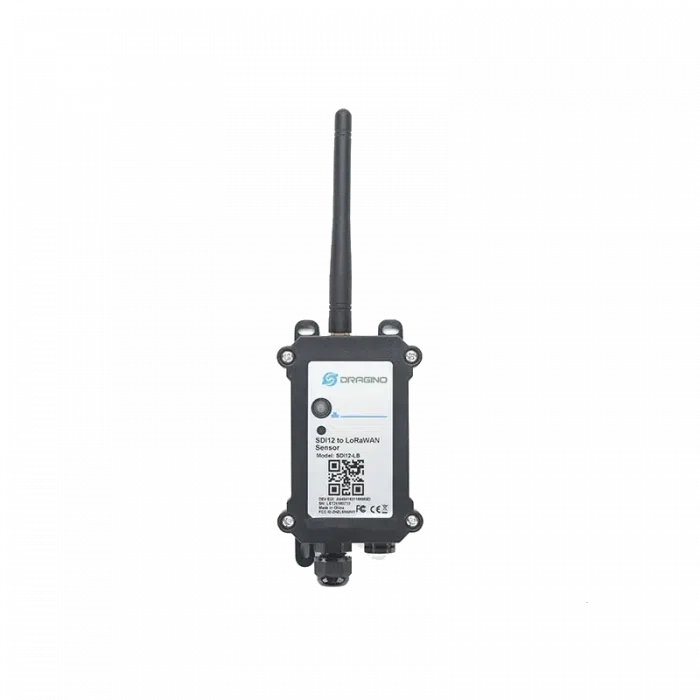

Dragino SDI-12 - Convertisseur SDI-12 vers LoRaWAN, NB-IoT et LTE-M
- Interface SDI-12, jusqu'à 15 commandes par cycle de mesure
- Sorties 3,3 V, 5 V et 12 V pilotables pour alimenter les sondes
- Entrées 0-20 mA et 0-30 V, précision 0,02 mA et 0,02 V
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 mAh jusqu'à 5 ans en LoRaWAN, 19 000 mAh ou solaire
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | SDI-12 |
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Humidité du sol, Météo (vent, pluie), Niveau / distance |
| Usage | Extérieur / espaces verts, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA |
| Plage de mesure | Courant : 0 à 20 mA ; Tension : 0 à 30 V |
| Précision | Courant : ±0,02 mA ; tension : ±0,02 V |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1 ; pile, solaire ou batterie rechargeable |
| Sorties d'alimentation capteur | 3,3 V, 5 V (300 mA), 12 V (100 mA) |
| Presse-étoupe | M12 ou M16, à préciser à la commande |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- SDI-12
- MQTT
- LwM2M / CoAP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino SDI-12 est un convertisseur SDI-12 vers LoRaWAN : il interroge les sondes au standard SDI-12 (Serial Digital Interface à 1 200 bauds) et transmet leurs mesures sans fil, sans enregistreur ni câble de communication. Il existe aussi en NB-IoT, LTE-M et LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Le SDI-12 équipe de nombreuses stations météo, sondes de sol, capteurs de niveau et sondes de qualité d'eau. Ce convertisseur permet aux services techniques, aux bureaux d'études et aux collectivités de réutiliser ces sondes professionnelles et de les intégrer à la supervision du patrimoine, à côté des autres capteurs IoT du site.
Points forts du SDI-12
- Interface SDI-12 avec jusqu'à 15 commandes programmables par cycle de mesure
- Mesures concurrentes sur plusieurs sondes d'adresses différentes
- Sorties pilotables 3,3 V, 5 V (300 mA) et 12 V (100 mA) pour alimenter les sondes
- Entrées de mesure 0 à 20 mA (précision 0,02 mA) et 0 à 30 V (précision 0,02 V)
- Enregistrement local : environ 21 jours de mesures à 20 minutes d'intervalle
- Pile Li-SOCl2 8 500 mAh avec jusqu'à 5 ans annoncés en LoRaWAN, 19 000 mAh ou solaire
- Configuration Bluetooth 5.1 et mise à jour du firmware sans fil (OTA)
Applications en bâtiment et sur site technique
- Campus, hôpitaux et sièges sociaux : station météo SDI-12 en toiture pour la GTB et l'anticipation de la régulation de chauffage.
- Espaces verts et toitures végétalisées : sondes d'humidité du sol pour piloter l'arrosage.
- Collectivités : niveau de nappe, de bassin de rétention ou de cours d'eau à proximité d'un bâtiment.
- Sites industriels : qualité des eaux de rejet ou de process mesurée par sonde SDI-12.
Intégration et compatibilité
Les versions LoRaWAN (LB, LB2, LS) fonctionnent en LoRaWAN 1.0.3 classe A, en OTAA avec des clés préchargées, sur la bande EU868. Elles s'enregistrent sur The Things Stack, ChirpStack ou tout serveur réseau standard. À chaque cycle, toutes les 20 minutes par défaut, le convertisseur envoie les commandes définies (AT+COMMAND1 à AT+COMMANDF), assemble les réponses et les transmet, au besoin en plusieurs messages. La commande AT+DATACUT permet de n'envoyer qu'une partie de la réponse pour alléger la trame. La GTB récupère les valeurs en MQTT, par API HTTP ou via une passerelle LoRaWAN vers Modbus ou BACnet.
Les versions cellulaires transmettent sans passerelle : NB-IoT, LTE-M et NB-IoT (module BG95) ou LTE Cat 1 (module EG800), en MQTT, MQTTs, TCP ou UDP, et en CoAP sur les versions NB-IoT et LTE-M. Elles sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT.
Voir aussi nos convertisseurs de protocoles, nos capteurs météo et sol et la gamme Dragino.
Versions disponibles
Le presse-étoupe de passage du câble de sonde, M12 ou M16, se précise à la commande.
| Référence | Différence | Usage conseillé |
|---|---|---|
| SDI-12-LB | LoRaWAN, pile Li-SOCl2 8 500 mAh | Site couvert par une passerelle LoRaWAN |
| SDI-12-LB2 | LoRaWAN, pile Li-SOCl2 19 000 mAh | Intervalle court ou accès difficile |
| SDI-12-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur bien exposé, sans remplacement de pile |
| SDI-12-NB, NB2, NS | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site sans passerelle, couverture NB-IoT |
| SDI-12-CB, CB2, CS | LTE-M et NB-IoT (module BG95), pile ou solaire | Site sans passerelle, couverture LTE-M |
| SDI-12-KS, KN | LTE Cat 1 (module EG800), solaire ou batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
| Suffixe GE | Version cellulaire livrée sans carte SIM | Insérer la Nano-SIM de votre opérateur IoT |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Interface capteur | SDI-12, jusqu'à 15 commandes par cycle, mesures concurrentes |
| Sorties d'alimentation | 3,3 V, 5 V (300 mA) et 12 V (100 mA), pilotables avec temporisation |
| Entrée courant | 0 à 20 mA, précision 0,02 mA, résolution 0,001 mA |
| Entrée tension | 0 à 30 V, précision 0,02 V, résolution 0,001 V |
| Microcontrôleur | ARM 48 MHz, 256 Ko flash, 64 Ko RAM (versions LoRaWAN) |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | NB-IoT, LTE-M (BG95) ou LTE Cat 1 (EG800), emplacement nano-SIM |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh avec plot de charge (KN) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
| Intervalle par défaut | 20 minutes, réglable |
| Température de fonctionnement | -40 à +85 °C |
| Presse-étoupe | M12 ou M16 |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Interfaces et bus de terrain
- SDI-12
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance, Météo (vent, pluie), Humidité du sol
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Entrées et sorties
- Entrée analogique 4-20 mA, Entrée analogique 0-10 V
- Plage de mesure
- Courant : 0 à 20 mA ; Tension : 0 à 30 V
- Précision
- Courant : ±0,02 mA ; tension : ±0,02 V
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1 ; pile, solaire ou batterie rechargeable
- Sorties d'alimentation capteur
- 3,3 V, 5 V (300 mA), 12 V (100 mA)
- Presse-étoupe
- M12 ou M16, à préciser à la commande
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles
Le colis contient le convertisseur ; les versions cellulaires sont livrées avec une antenne externe. Les sondes SDI-12 ne sont pas fournies. Prévoyez une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Combien de sondes SDI-12 peut-on raccorder ?
Le bus SDI-12 accepte plusieurs sondes à condition que chacune ait une adresse distincte : elles sortent souvent d'usine à l'adresse 0, à modifier avec la commande aAb!. Le convertisseur enchaîne jusqu'à 15 commandes SDI-12 par cycle de mesure et accepte les mesures concurrentes pour raccourcir le temps d'acquisition.
Le convertisseur peut-il alimenter la sonde ?
Oui. Il dispose de sorties pilotables 3,3 V, 5 V (300 mA) et 12 V (100 mA). Elles s'activent avant la mesure pendant un temps réglable, par exemple 13 secondes pour une sonde lente à se stabiliser, puis se coupent pour préserver la pile.
Les données sont-elles perdues sans réseau ?
Le convertisseur dispose d'une fonction d'enregistrement. Avec une émission toutes les 20 minutes et des réponses de 20 octets, Dragino annonce environ 21 jours de mesures stockées, renvoyées à la reprise de la liaison.
Quelle différence avec le convertisseur Dragino RS485 ?
Le SDI-12 interroge les sondes au protocole SDI-12, courant en météorologie, agronomie et hydrologie. Le RS485 interroge des équipements Modbus RTU, plus répandus en bâtiment et en industrie. Choisissez selon l'interface de la sonde à raccorder.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le SDI-12
Indiquez les sondes SDI-12 à raccorder et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil sur la version et le paramétrage. Les tarifs sont établis selon les quantités.
