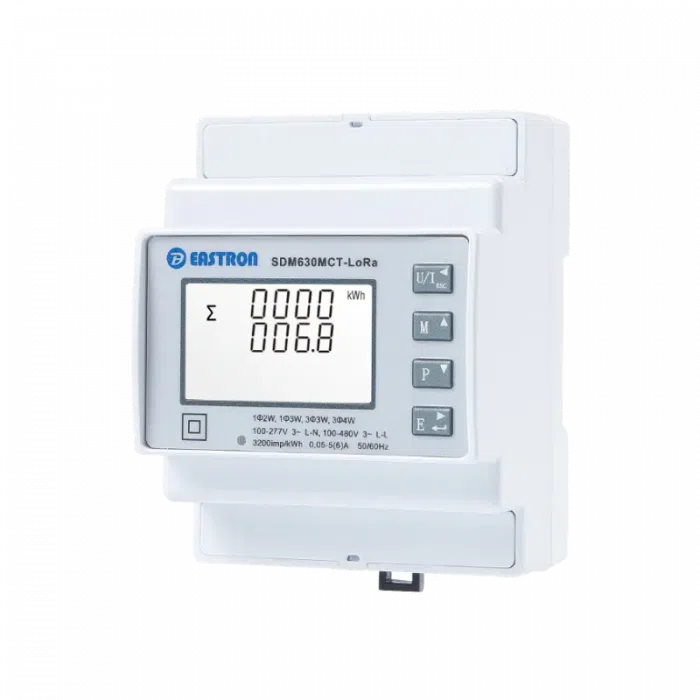

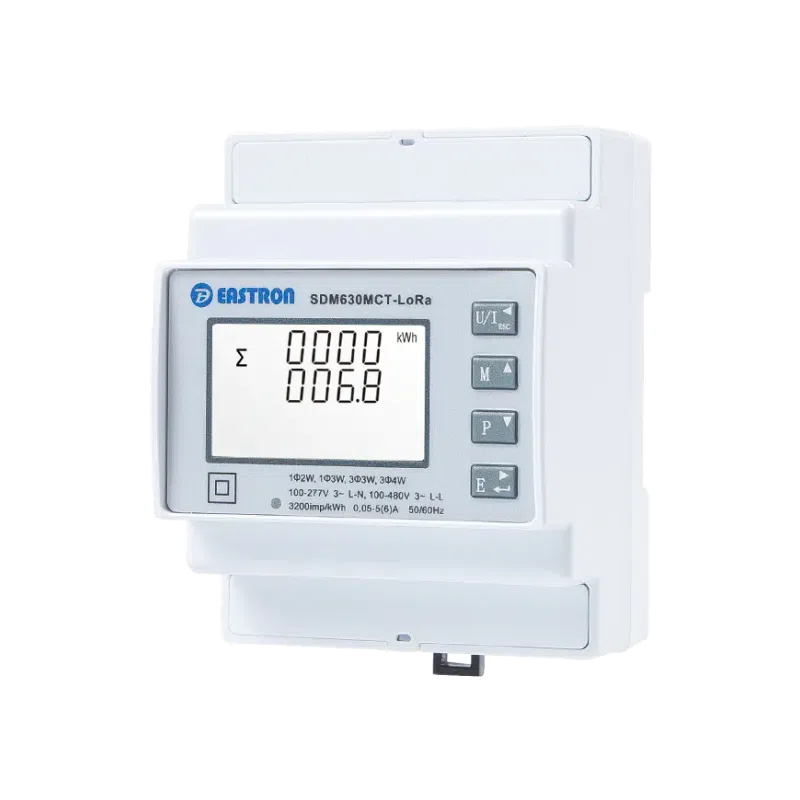

Réf. SDM630Eastron SDM630 LoRaWAN - Compteur électrique triphasé MID sur TC
- Compteur triphasé LoRaWAN 1.0.2 classe C, EU868, OTAA ou ABP
- Certifié MID, énergie active classe 0,5S et classe C (EN 50470-3)
- Sur TC 1 A ou 5 A, primaire de 1 à 9 999 A, réseaux 1P2W à 3P4W
- THD, demande maximale, énergies importée et exportée, 2 sorties impulsions
- Rail DIN 4 modules, IP51 en face avant, -40 à +70 °C
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP50 à IP54 |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée courant (TC), Sortie TOR / transistor |
| Certifications | MID, UL / cUL |
| Plage de mesure | Tension : 100 à 276 V AC phase-neutre ; courant : TC 1 A ou 5 A, primaire 1 à 9 999 A |
| Précision | Énergie active : classe 0,5S (IEC 62053-22), classe C MID ; tension et courant : ±0,5 % |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Transformateurs de courant 1 A ou 5 A (Eastron ESCT-T), passerelles et serveurs réseau LoRaWAN 1.0.2 |
| Désignation constructeur | SDM630MCT-LoRaWAN-MID |
| Réseau | 1P2W, 1P3W, 3P3W, 3P4W |
| Classe LoRaWAN | Classe C, OTAA ou ABP |
| Largeur | 72 mm (4 modules DIN) |
- LoRaWAN
- IP50 à IP54
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le compteur électrique triphasé LoRaWAN Eastron SDM630 (désignation constructeur SDM630MCT-LoRaWAN-MID) mesure l'énergie et les grandeurs électriques d'un départ mono ou triphasé, via des transformateurs de courant (TC) 1 A ou 5 A, et transmet ses relevés sans fil vers n'importe quelle passerelle LoRaWAN. Certifié MID et monté sur rail DIN, il apporte un sous-comptage de niveau facturation là où tirer un bus Modbus coûterait plus cher que le compteur lui-même.
Il s'adresse aux intégrateurs GTB, aux bureaux d'études et aux exploitants qui doivent instrumenter des tableaux existants : TGBT, tableaux divisionnaires, départs CVC, éclairage ou bornes de recharge. Les TC ouvrants s'installent sans couper les câbles, le compteur s'alimente sur le réseau mesuré et la donnée remonte par radio jusqu'au serveur réseau, puis vers la supervision.
Points forts du SDM630
- Énergie active classe 0,5S (IEC 62053-22) et classe C (EN 50470-3:2022), certificat MID 0120/SGS0703
- Réseaux 1P2W, 1P3W, 3P3W et 3P4W, 100 à 276 V AC phase-neutre, 173 à 480 V AC entre phases
- Entrées courant pour TC 1 A ou 5 A, primaire paramétrable de 1 à 9 999 A, transformateur de tension possible
- LoRaWAN 1.0.2 classe C, activation OTAA ou ABP, envoi automatique de 30 paramètres maximum
- Énergies active et réactive importées, exportées et totales, mesure bidirectionnelle des kW et kWh
- Taux d'harmoniques (THD) en tension et en courant, demande maximale sur période jusqu'à 60 min
- Deux sorties impulsions (une fixe, une configurable) pour un automate ou un concentrateur existant
- Boîtier 4 modules DIN, 72 x 94,5 x 65 mm, -40 à +70 °C en fonctionnement
Applications en bâtiment et sur site technique
- Tertiaire : sous-comptage par usage (CVC, éclairage, prises, ascenseurs) pour le décret tertiaire et le suivi des consommations
- Datacenter et salles serveurs : suivi des départs onduleurs et climatisation, calcul du PUE sans câblage de bus supplémentaire
- Industrie et logistique : comptage par atelier, ligne de production ou groupe froid, détection des dérives grâce au THD et aux pointes de demande
- Bornes de recharge et photovoltaïque : mesure de l'énergie importée et exportée, refacturation aux locataires grâce à la certification MID
- Collectivités et enseignement : instrumentation de bâtiments dispersés reliés à un même réseau LoRaWAN
Intégration et compatibilité
Le SDM630 LoRaWAN rejoint tout réseau LoRaWAN 1.0.2 : passerelle privée avec serveur réseau embarqué, ChirpStack, The Things Stack ou opérateur public. En France, le plan de fréquences EU868 s'applique ; le module existe aussi en AS923, AU915, US902, CN470 et CN433. Le fonctionnement en classe C permet d'interroger le compteur à tout moment par un message descendant, en plus des envois périodiques.
La charge utile suit une structure proche du Modbus ASCII (encodage ASCII, contrôle CRC). Un décodeur côté serveur réseau ou passerelle convertit les trames en valeurs, qui sont ensuite publiées en MQTT, en API HTTP ou en Modbus TCP vers la GTB selon les capacités de la passerelle. Retrouvez les passerelles LoRaWAN compatibles et les capteurs de courant et TC à associer.
La configuration se fait en face avant (mot de passe) : type de réseau, rapport de TC, période de demande, sorties impulsions, rétroéclairage, identifiants LoRaWAN (DevEUI, AppEUI, AppKey ou DevAddr et clés de session).
Caractéristiques techniques
| Désignation constructeur | SDM630MCT-LoRaWAN-MID (série SDM630MCT-LR) |
| Réseaux mesurés | 1P2W, 1P3W, 3P3W, 3P4W |
| Tension nominale | 230 V AC phase-neutre |
| Plage de tension mesurée | 100 à 276 V AC phase-neutre, 173 à 480 V AC entre phases |
| Transformateur de tension | Primaire paramétrable de 30 à 500 000 V AC |
| Entrées courant | Par TC externes, secondaire 1 A ou 5 A, primaire 1 à 9 999 A |
| Courant mesuré maximal | 6 A au secondaire, tenue 120 A pendant 0,5 s |
| Charge des entrées courant | Inférieure à 0,036 VA à 6 A |
| Fréquence | 45 à 65 Hz |
| Précision énergie active | Classe 0,5S IEC 62053-22, classe C EN 50470-3:2022 |
| Précision énergie réactive | Classe 2 IEC 62053-23 |
| Précision tension et courant | ±0,5 % |
| Précision fréquence, facteur de puissance | ±0,2 %, ±0,01 |
| Rafraîchissement des mesures | 1 s nominal |
| Alimentation auxiliaire | 85 à 275 V AC ou 120 à 380 V DC, moins de 7 VA ou 3,5 W |
| Lecture maximale | 9 999 999,9 kWh ou kVArh |
| Sorties impulsions | 2 (1 fixe, 1 configurable), poids 0,01 à 1 000 kWh par impulsion, largeur 200, 100 ou 60 ms |
| Communication | LoRaWAN 1.0.2, classe C, OTAA ou ABP |
| Bandes de fréquences | EU868, AS923, AU915, US902, CN470, CN433 |
| Puissance d'émission | 13 dBm |
| Portée annoncée | 1 500 m en champ libre |
| Envoi automatique | 30 paramètres maximum, intervalle configurable |
| Affichage | LCD rétroéclairé |
| Dimensions (l x h x p) | 72 x 94,5 x 65 mm, 4 modules DIN |
| Poids | 330 g |
| Montage | Rail DIN 35 mm (DIN 43880) |
| Indice de protection | IP51 en face avant, usage intérieur |
| Températures | -40 à +70 °C en fonctionnement et en stockage |
| Humidité | Inférieure à 95 % HR à 50 °C, sans condensation |
| Sécurité | CAT III, classe de protection II, boîtier UL 94 V-0 |
| Certifications | MID 0120/SGS0703 (EN 50470-3:2022), UL (UL 61010-1, UL 61010-2-030) |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP50 à IP54
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée courant (TC), Sortie TOR / transistor
- Certifications
- MID, UL / cUL
- Plage de mesure
- Tension : 100 à 276 V AC phase-neutre ; courant : TC 1 A ou 5 A, primaire 1 à 9 999 A
- Précision
- Énergie active : classe 0,5S (IEC 62053-22), classe C MID ; tension et courant : ±0,5 %
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Transformateurs de courant 1 A ou 5 A (Eastron ESCT-T), passerelles et serveurs réseau LoRaWAN 1.0.2
- Désignation constructeur
- SDM630MCT-LoRaWAN-MID
- Réseau
- 1P2W, 1P3W, 3P3W, 3P4W
- Classe LoRaWAN
- Classe C, OTAA ou ABP
- Largeur
- 72 mm (4 modules DIN)
Contenu et accessoires compatibles
Le compteur est livré seul : prévoir les transformateurs de courant (un par phase en 3P4W, deux en 3P3W, un en monophasé), par exemple les TC ouvrants Eastron ESCT-T, et une passerelle LoRaWAN EU868 avec serveur réseau. D'autres références de la gamme Eastron et de nos compteurs d'énergie électrique couvrent les besoins en Modbus, M-Bus ou branchement direct.
Documentation
Questions fréquentes
Quels transformateurs de courant utiliser avec le SDM630 LoRaWAN ?
Le compteur accepte des TC à secondaire 1 A ou 5 A, avec un primaire paramétrable de 1 à 9 999 A. Les transformateurs ouvrants Eastron ESCT-T (ouverture 24 ou 36 mm, 100 à 600 A) conviennent aux départs existants, sans déconnecter les câbles. Choisir une classe de TC cohérente avec l'usage : classe 0,5 pour la refacturation, classe 1 pour le suivi.
Quelle portée radio attendre en bâtiment ?
La fiche technique annonce 1 500 m en champ libre, avec une puissance d'émission de 13 dBm. En local technique, la portée réelle dépend des murs, des armoires métalliques et de la position de la passerelle. Un relevé radio ou une antenne déportée côté passerelle règle la plupart des cas.
Comment décoder les trames du SDM630 LoRaWAN ?
La charge utile reprend une structure dérivée du Modbus ASCII, avec contrôle CRC et encodage ASCII. Le compteur publie automatiquement jusqu'à 30 paramètres choisis et répond aux requêtes descendantes en classe C. Un décodeur côté serveur réseau ou passerelle convertit ces trames en valeurs exploitables par la GTB ou la plateforme énergie.
Quelle différence avec le SDM230 LoRaWAN ?
Le SDM230 LoRaWAN est un compteur monophasé à branchement direct jusqu'à 100 A, au format 2 modules. Le SDM630 LoRaWAN mesure les réseaux mono et triphasés via des TC 1 A ou 5 A, sans limite pratique de calibre, et mesure en plus le taux d'harmoniques (THD) de chaque phase, en tension et en courant.
Le compteur est-il utilisable pour de la refacturation ?
Oui, il est certifié MID (certificat 0120/SGS0703) pour l'énergie active, en classe C selon EN 50470-3:2022 sur la fiche technique en vigueur. Pour une refacturation, les TC doivent être de classe adaptée et le rapport de transformation correctement paramétré, la configuration étant protégée par mot de passe.
À propos de Eastron
Eastron (Eastron Electronic Co., Ltd.) est un fabricant chinois de compteurs d'énergie électrique et de solutions de mesure, établi en 2012 et basé à Jiaxing, près de Shanghai. Sa série SDM, déclinée en monophasé et triphasé, est largement utilisée pour le sous-comptage électrique dans le bâtiment tertiaire, l'industrie et les installations techniques.
Voir toute la gamme EastronDemander un devis pour le SDM630
Indiquez le nombre de compteurs, les calibres de TC et votre réseau LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture de comptage. Les tarifs sont établis selon les quantités et le projet.
