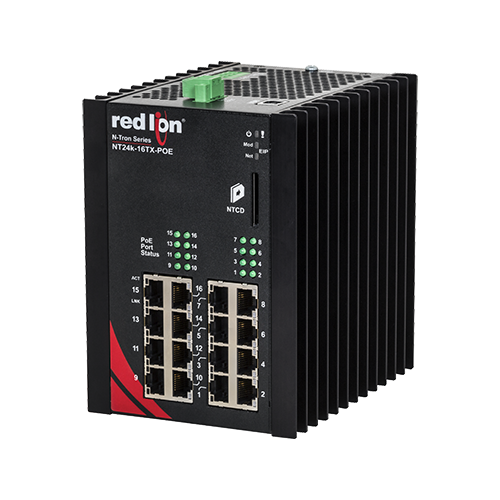

Red Lion N-Tron NT24K-16TX - Switch PoE+ industriel manageable 16 ports Gigabit
- 16 ports RJ45 10/100/1000 Mbit/s, commutation jusqu'à 32 Gbit/s
- Version -POE : PoE+ 802.3af/at, 30 W par port, budget de 240 W
- Double alimentation 10 à 49 VDC (22 à 49 VDC en PoE+), boîtier métal rail DIN
- -40 à 85 °C (-40 à 80 °C en PoE+), UL Classe I Division 2, EN 50155
- N-Ring 30 ms environ, VLAN, SNMP v3, 802.1X RADIUS, option IEEE 1588 PTP
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | EtherNet/IP, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 13 à 20 ports |
| Fonctions réseau | Administrable, Gigabit, PoE (fournit l'alimentation), Redondance en anneau |
| Entrées et sorties | Sortie relais |
| Certifications | Classe I Division 2, EN 50155 (ferroviaire), UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Variante | Sans PoE ou PoE+ 240 W (-POE) ; option IEEE 1588 PTP (-PT) |
| Compatibilité | Red Lion N-Tron NT24k, N-View, NTCD-CFG |
| Connecteur | 16 x RJ45, 1 x USB type B, bornier d'alimentation et d'alarme |
| Débit de commutation | Jusqu'à 32 Gbit/s, latence typique 1,6 µs |
| Température de fonctionnement | -40 à 85 °C (-40 à 80 °C en PoE+) |
| Garantie | 3 ans |
| PoE | Sans PoE, PoE+ |
| PTP | Sans PTP, IEEE 1588 PTP |
- Aucune (filaire)
- Ethernet
- USB
- SNMP
- EtherNet/IP
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion N-Tron NT24K-16TX est un switch PoE 16 ports industriel manageable, entièrement Gigabit, logé dans un boîtier métallique pour rail DIN. En version -POE, chacun de ses 16 ports RJ45 peut alimenter un équipement jusqu'à 30 W, dans la limite d'un budget global de 240 W. La version sans PoE garde les mêmes fonctions réseau dans un boîtier plus étroit.
Il s'adresse aux intégrateurs vidéo, réseau et GTB qui veulent concentrer dans une seule armoire les caméras, points d'accès, contrôleurs et passerelles d'une zone. Double entrée d'alimentation, anneau à reprise rapide et plage de -40 à 85 °C en font un commutateur adapté aux locaux techniques non climatisés comme aux sites industriels.
Points forts du NT24K-16TX
- 16 ports 10/100/1000Base-T(X) avec auto MDI/MDIX et diodes de protection ESD et surtension
- Commutation store-and-forward jusqu'à 32 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC
- PoE+ IEEE 802.3af/at (version -POE) : 30 W par port, budget de 240 W attribuable à n'importe quel port
- Deux entrées d'alimentation redondantes : 10 à 49 VDC, ou 22 à 49 VDC en PoE+
- Anneau N-Ring multi-membres reconstruit en 30 ms environ, N-Link pour relier deux anneaux
- Chocs 200 g, vibrations 50 g de 5 à 200 Hz, MTBF supérieur à 2 millions d'heures
- Contact d'alarme configurable 1 A sous 24 VDC et capteur de température intégré
- Option IEEE 1588v2 PTP en horloge frontière ou transparente (références -PT)
Applications en bâtiment et sur site technique
- Vidéoprotection de site : alimentation et raccordement de 16 caméras IP depuis une armoire de zone, sans injecteurs séparés.
- Tertiaire et enseignement : points d'accès Wi-Fi, interphones IP et contrôle d'accès d'un étage ou d'un bâtiment.
- Établissements de santé : réseau technique séparé de la bureautique par VLAN, avec anneau redondant entre locaux.
- Logistique et industrie : automates, IHM et passerelles IoT dans des armoires exposées à la chaleur et aux vibrations.
- Réseaux d'eau et d'énergie : stations isolées reliées en anneau, alimentées sur batterie 24 ou 48 VDC.
Comparez avec nos autres switchs PoE industriels et l'ensemble de nos switchs Ethernet industriels.
Intégration et compatibilité
Le NT24K-16TX s'administre par interface web sécurisée (HTTPS), SSH ou SNMP v1, v2 et v3, ce qui permet à une supervision ou à une GTB de suivre l'état de chaque port et la consommation PoE. Il gère les VLAN 802.1Q et par port, la QoS 802.1p, par port et DSCP, l'agrégation et la recopie de ports, l'auto-configuration IGMP pour le multicast vidéo, SNTP, LLDP et un journal d'événements exportable en Syslog.
Les flux BACnet/IP, Modbus TCP, MQTT, OPC UA ou RTSP traversent le switch de façon transparente. La messagerie CIP EtherNet/IP et le logiciel N-View remontent l'état du switch vers un automate ou un poste de surveillance. La sécurité d'accès repose sur 802.1X avec authentification RADIUS et le filtrage par adresse MAC.
Grâce au serveur DHCP avec option 82 et option 61, l'équipement branché sur un port reçoit toujours la même adresse : un régulateur ou une caméra remplacé reprend sa place sans paramétrage. La configuration se sauvegarde en XML ou sur la carte NTCD-CFG, et la mise en service initiale passe par le port USB type B. Toute la gamme Red Lion N-Tron est disponible sur demande.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| NT24K-16TX | 16 RJ45 Gigabit, 10 à 49 VDC, 78,7 mm de large | Réseau de données sans alimentation des équipements |
| NT24K-16TX-PT | Identique avec IEEE 1588v2 PTP | Horodatage précis, comptage, postes électriques |
| NT24K-16TX-POE | PoE+ 30 W par port, 240 W au total, 22 à 49 VDC, 108,8 mm | Caméras, Wi-Fi, téléphonie, contrôle d'accès |
| NT24K-16TX-POE-PT | PoE+ et IEEE 1588v2 PTP | Vidéo et synchronisation sur le même switch |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Ports | 16 x RJ45 10/100/1000Base-T(X), auto MDI/MDIX |
| Port de configuration | 1 x USB type B |
| Commutation | Store-and-forward, jusqu'à 32 Gbit/s, latence typique 1,6 µs, 16 000 adresses MAC, trames jumbo |
| Alimentation NT24K-16TX | 10 à 49 VDC, deux entrées redondantes, 710 mA sous 24 VDC |
| Alimentation NT24K-16TX-POE | 22 à 49 VDC, deux entrées redondantes, 11,24 A sous 24 VDC à 240 W de PoE |
| PoE | IEEE 802.3af/at, PSE type 2, 57 VDC, 30 W par port (25,5 W côté équipement), budget configurable jusqu'à 240 W |
| Contact d'alarme | Configurable, 1 A sous 24 VDC |
| Dimensions (H x L x P) | 149,2 x 78,7 x 140,7 mm ; 149,2 x 108,8 x 140,7 mm en PoE+ |
| Poids | 0,89 kg ; 1,48 kg en PoE+ |
| Montage | Rail DIN 35 mm, boîtier métal IP20 |
| Température de fonctionnement | -40 à 85 °C ; -40 à 80 °C en PoE+ (stockage -40 à 85 °C) |
| Humidité et altitude | 10 à 95 % sans condensation, jusqu'à 3 048 m |
| Chocs et vibrations | 200 g pendant 10 ms ; 50 g de 5 à 200 Hz sur 3 axes (fixation sur panneau) |
| MTBF | Supérieur à 2 millions d'heures |
| Sécurité | UL 508, ANSI/ISA 12.12.01 et CSA C22.2 No. 213 Classe I Division 2 groupes A, B, C, D |
| Autres conformités | EN 50155, EN 50121, EN 61373, homologation ABS, conçu selon IEEE 1613 et NEMA TS1/TS2 |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- SNMP, EtherNet/IP
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 13 à 20 ports
- Fonctions réseau
- Administrable, PoE (fournit l'alimentation), Gigabit, Redondance en anneau
- Entrées et sorties
- Sortie relais
- Certifications
- EN 50155 (ferroviaire), UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Variante
- Sans PoE ou PoE+ 240 W (-POE) ; option IEEE 1588 PTP (-PT)
- Compatibilité
- Red Lion N-Tron NT24k, N-View, NTCD-CFG
- Connecteur
- 16 x RJ45, 1 x USB type B, bornier d'alimentation et d'alarme
- Débit de commutation
- Jusqu'à 32 Gbit/s, latence typique 1,6 µs
- Température de fonctionnement
- -40 à 85 °C (-40 à 80 °C en PoE+)
- Garantie
- 3 ans
- PoE
- Sans PoE, PoE+
- PTP
- Sans PTP, IEEE 1588 PTP
Contenu et accessoires compatibles
- Switch livré avec clip rail DIN
- Alimentations NTPS-24-20 (24 VDC, 20 A) ou NTPS-48-10 (48 VDC, 10 A) pour la version PoE+, voir nos alimentations rail DIN
- Kit de montage sur panneau NT24K-NM-PMK
- Dispositif de sauvegarde et restauration de configuration NTCD-CFG
- Licence NT24K-KIT-PTP pour activer IEEE 1588 sur une version standard
Documentation
Questions fréquentes
Peut-on alimenter 16 caméras à 30 W en même temps ?
Non. Chaque port délivre jusqu'à 30 W, mais le budget total du NT24K-16TX-POE est de 240 W, réparti librement entre les 16 ports. Avec des caméras de 12 à 15 W, les 16 ports peuvent être utilisés ; avec des équipements à 30 W, on en alimente 8.
Quelle alimentation choisir pour la version PoE+ ?
Une alimentation de 22 à 49 VDC capable de fournir le courant correspondant au budget PoE : jusqu'à 11,24 A sous 24 VDC à 240 W délivrés. Red Lion recommande la NTPS-24-20 (24 VDC, 20 A) ou la NTPS-48-10 (48 VDC, 10 A). La version sans PoE se contente de 710 mA sous 24 VDC.
Quelle différence avec le NT24K-8TX ?
Le NT24K-8TX offre 8 ports RJ45 dans un boîtier de 56 mm de large (108,8 mm en PoE+). Le NT24K-16TX double le nombre de ports et le débit de commutation, jusqu'à 32 Gbit/s, pour 78,7 mm de large sans PoE. Logiciel, alimentation et certifications sont identiques.
Le PTP peut-il être ajouté après l'achat ?
Oui. Les références -PT sont livrées avec IEEE 1588v2 activé, en horloge frontière ou transparente. Sur une version standard, la licence NT24K-KIT-PTP active la même fonction.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le NT24K-16TX
Précisez la version (avec ou sans PoE+, PTP) et les quantités : nous vous répondons sous 24 h ouvrées. Nous pouvons aussi vérifier votre budget PoE et proposer l'alimentation adaptée, avec des tarifs ajustés aux volumes.
