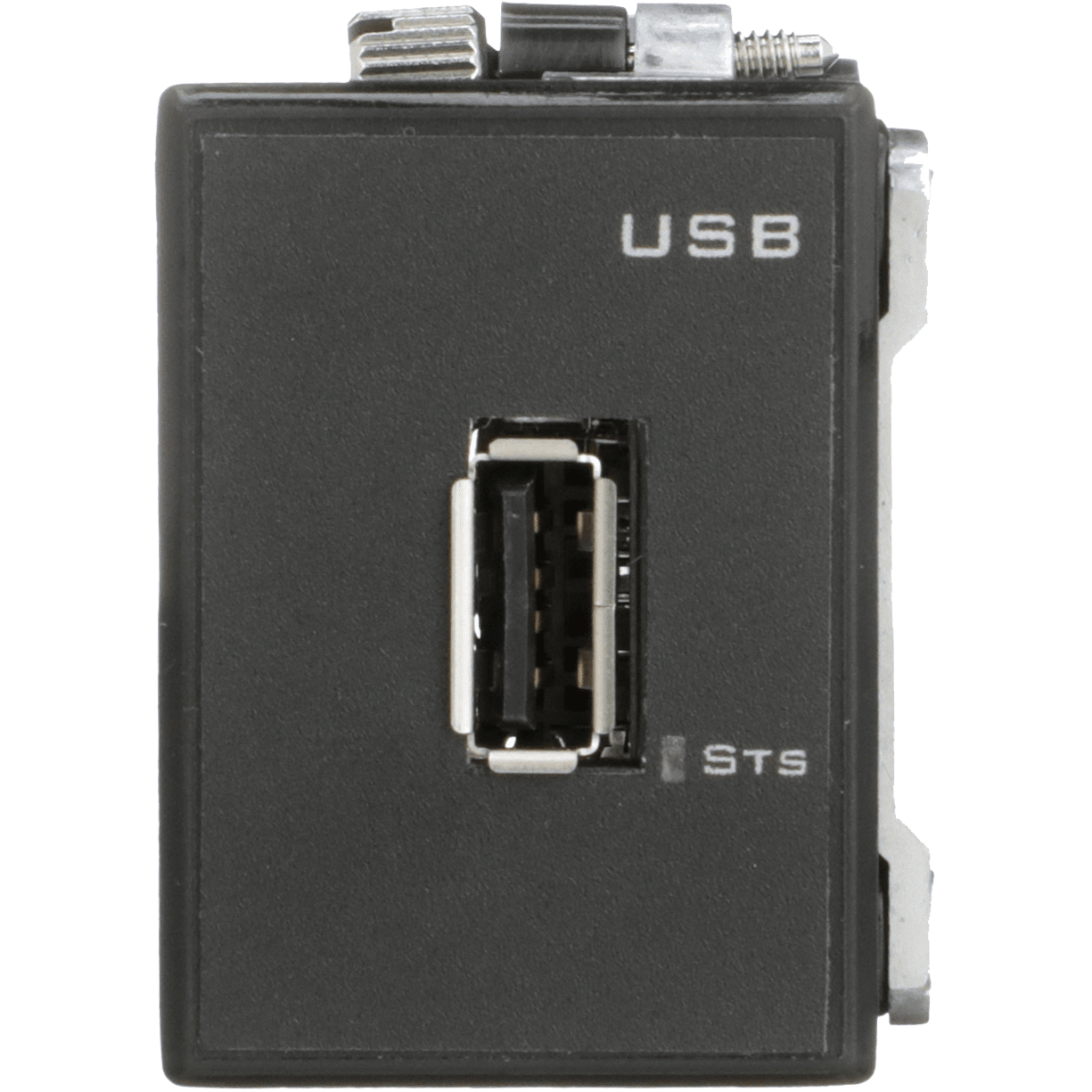

Red Lion FlexEdge DAS USB - Module sled port USB hôte pour passerelle
- Sled pour passerelles FlexEdge DA50 et DA70 : 1 port USB 2.0 hôte haute vitesse
- Connecteur USB type A, 480 Mbit/s, jusqu’à 500 mA sous 5 V
- LED d’état du sled et de l’alimentation du port USB
- Alimenté par la passerelle hôte, 3,0 W maximum, -40 à +75 °C
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | USB |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Variante | 1 port USB 2.0 hôte type A |
| Connecteur | USB type A |
| Courant fourni | 500 mA sous 5 V |
| Puissance maximale | 3,0 W |
| Température de fonctionnement | -40 à +75 °C |
- Aucune (filaire)
- USB
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le sled USB FlexEdge de Red Lion (référence DAS00PN40U400000) ajoute un port USB 2.0 hôte haute vitesse à une passerelle FlexEdge DA50 ou DA70. Il se glisse dans un emplacement de sled libre et fonctionne sous le contrôle de la passerelle, qui l'alimente.
Il sert aux exploitants et intégrateurs qui veulent raccorder un périphérique USB à la passerelle sans changer de matériel, par exemple pour transférer des données sur une clé ou brancher un équipement USB pris en charge par Crimson. Retrouvez nos passerelles edge computing et toute la gamme Red Lion.
Points forts du DAS USB
- 1 port USB 2.0 hôte haute vitesse, 480 Mbit/s
- Connecteur USB type A
- Alimentation du périphérique : jusqu'à 500 mA sous 5 V
- LED indiquant l'état du sled et l'alimentation du port USB
- Alimenté par la passerelle hôte : 3,0 W maximum
- Fonctionnement de -40 à +75 °C, humidité 0 à 95 % sans condensation
- CE, ATEX, IECEx, UKEX, Classe I Division 2 et ABS
Applications en bâtiment et sur site technique
- Sites techniques de bâtiments tertiaires : ajouter un port USB hôte à une DA50, équipée d'origine d'un seul port USB device
- Télégestion : récupérer des données ou des fichiers sur clé USB lors d'une intervention de maintenance
- Industrie : raccorder un périphérique USB pris en charge par Crimson sans remplacer la passerelle en place
- Datacenter et locaux techniques : compléter une DA70 dont le port USB hôte d'origine est déjà utilisé
Intégration et compatibilité
Le sled est configuré avec Crimson 3.2 ou ultérieur, le logiciel unique de la plateforme FlexEdge. La compatibilité d'un périphérique USB précis dépend des fonctions de Crimson : nous la vérifions avec vous avant commande.
La passerelle continue d'assurer ses fonctions de conversion de protocoles et de publication vers la supervision. Pour le choix de la passerelle elle-même, consultez nos convertisseurs de protocoles industriels.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Port USB | 1 port USB 2.0 hôte haute vitesse, type A |
| Débit | 480 Mbit/s (USB 2.0) |
| Courant fourni au périphérique | Jusqu'à 500 mA sous 5 V |
| Voyants | LED d'état du sled et de l'alimentation USB |
| Compatibilité | Red Lion FlexEdge DA50 et DA70 |
| Alimentation | Par la passerelle FlexEdge hôte |
| Puissance maximale | 3,0 W |
| Température de fonctionnement | -40 à +75 °C |
| Température de stockage | -40 à +80 °C |
| Humidité relative | 0 à 95 % sans condensation |
| Altitude d'installation | 2 000 m maximum |
| Immunité CEM | EN 61326-1, environnements industriels |
| Chocs et vibrations | 15 g (IEC 68-2-27) ; 2 g de 5 à 500 Hz (IEC 68-2-6) |
| Certifications | CE, UKCA, UL (zones dangereuses, dossier E317425), ATEX, IECEx, UKEX, Classe I Division 2, ABS, RoHS |
| Configuration | Logiciel Crimson 3.2 ou ultérieur |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- USB
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- Alimenté par le bus
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA50 et DA70
- Variante
- 1 port USB 2.0 hôte type A
- Connecteur
- USB type A
- Courant fourni
- 500 mA sous 5 V
- Puissance maximale
- 3,0 W
- Température de fonctionnement
- -40 à +75 °C
Contenu et accessoires compatibles
Le sled est livré seul. À prévoir : une passerelle FlexEdge DA50 ou DA70 avec un emplacement libre et le périphérique USB à raccorder.
Documentation
Questions fréquentes
Quelles passerelles acceptent ce sled ?
Les passerelles Red Lion FlexEdge DA50 (un emplacement) et DA70 (trois emplacements). Les passerelles compactes DA10D et DA30D n'ont pas d'emplacement de sled.
Quel courant le port USB peut-il fournir ?
Jusqu'à 500 mA sous 5 V selon la fiche technique, ce qui convient à une clé USB ou à un périphérique à faible consommation.
La DA70 a-t-elle déjà un port USB ?
Oui, la DA70 dispose d'origine d'un port USB hôte et d'un port USB device. Le sled ajoute un port hôte supplémentaire ; sur la DA50, qui ne dispose que d'un port USB device, il apporte le port hôte.
Le sled consomme-t-il beaucoup ?
Sa puissance maximale est de 3,0 W, fournie par la passerelle hôte. Elle est à intégrer au bilan d'alimentation de la FlexEdge.
Demander un devis pour le DAS USB
Précisez le modèle de FlexEdge et le périphérique USB envisagé : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Milesight EG71 - Passerelle edge LoRaWAN 4G multiprotocole KNX, M-Bus, RS485
- LoRaWAN
- 4G LTE
- Wi-Fi
Red Lion FlexEdge DA50 - Passerelle edge modulaire 1 sled, 4G, Wi-Fi ou série
- 4G LTE
- Wi-Fi
- Aucune (filaire)
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion DA10D - Convertisseur de protocoles industriel Modbus et BACnet/IP
- Aucune (filaire)
- Ethernet
- RS-485
Red Lion N-Tron NT-5010 - Switch industriel manageable 10 ports Gigabit
- Aucune (filaire)
- Ethernet
- Fibre optique

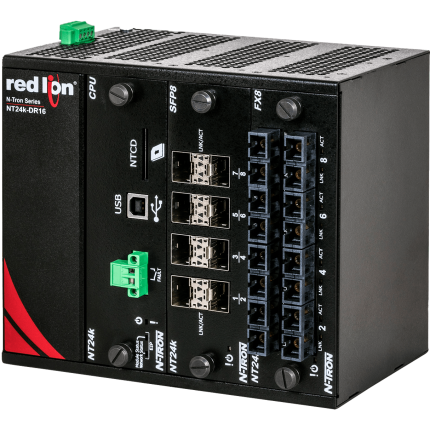

Red Lion N-Tron NT24K-DR - Switch industriel manageable modulaire rail DIN
