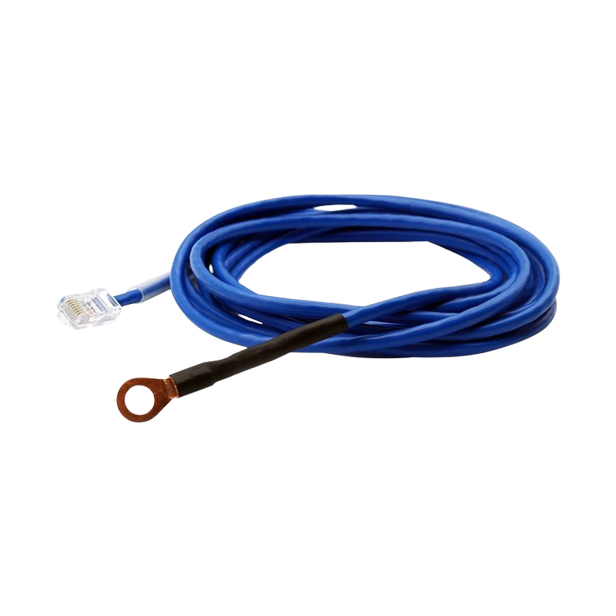

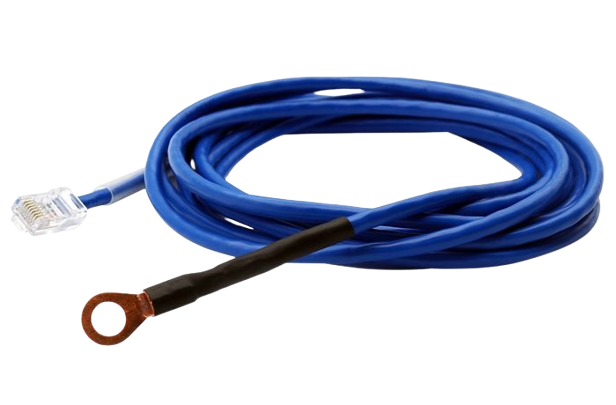

Réf. BTTSAKCP BTTS - Capteur de température de borne de batterie pour onduleur
- Sonde à cosse fixée sur la borne négative de la batterie
- Mesure de -55 à +75 °C, précision ±0,5 °C de -10 à +75 °C
- Alimentée par le boîtier AKCP : 7,25 mW, sans pile
- Câble de 4,5 m, déport jusqu’à 300 m
- Raccordement RJ45 sur sensorProbe+ ou securityProbe
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Température |
| Usage | Maintenance prédictive, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Plage de mesure | Température : -55 à +75 °C |
| Précision | Température : ±0,5 °C de -10 à +75 °C, résolution 0,1 °C |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ et securityProbe |
| Connecteur | RJ45 (port capteur intelligent AKCP) |
| Technologie | Semi-conducteur piloté par microprocesseur |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le capteur de température de batterie AKCP BTTS se fixe directement sur la borne négative d'une batterie d'onduleur ou de redresseur. La borne étant le point le plus proche des plaques internes, la mesure suit au plus près la température réelle de la batterie et révèle un échauffement anormal, signe de vieillissement ou de défaut de charge.
Il s'adresse aux exploitants de datacenters, de sites télécoms et de locaux onduleurs qui veulent prolonger la durée de vie de leurs batteries et anticiper une défaillance. Raccordé à un boîtier sensorProbe+ ou securityProbe et alimenté par celui-ci, il remonte une alarme réseau dès qu'un seuil est franchi.
Points forts du BTTS
- Plage de mesure de -55 à +75 °C
- Précision ±0,5 °C de -10 à +75 °C sur sensorProbe+ et securityProbe
- Résolution de 0,1 °C
- Puce isolée pour limiter l'influence de l'air ambiant
- Alimentation par le boîtier : 7,25 mW typique, 1,45 mA
- Câble de 4,5 m, déport jusqu'à 300 m
- Reconnaissance automatique par le boîtier AKCP
Applications en bâtiment et sur site technique
- Datacenters : surveillance des chaînes de batteries des onduleurs.
- Sites télécoms : suivi des batteries de redresseurs dans les shelters non climatisés.
- Locaux techniques tertiaires : détection d'un échauffement de batterie d'alarme ou de secours.
- Santé : surveillance des batteries d'alimentation de secours des équipements critiques.
- Énergie : stockage par batteries dans les locaux techniques et armoires extérieures.
Intégration et compatibilité
Le BTTS se raccorde sur un port capteur intelligent RJ45 d'un boîtier de supervision IP AKCP. Le boîtier affiche la température, gère les seuils et envoie les alertes par e-mail, SMS ou trap SNMP ; la valeur est lisible en SNMP par une GTB ou un superviseur réseau et centralisée dans l'AKCPro Server.
Pour un suivi complet, combinez-le avec le capteur BATTMON (tension et courant). Voir aussi nos capteurs de température, la rubrique batteries et la gamme AKCP.
Caractéristiques techniques
| Plage de mesure | -55 à +75 °C |
|---|---|
| Résolution | 0,1 °C (sensorProbe+ et securityProbe), 1 °C (sensorProbe) |
| Précision | ±0,5 °C de -10 à +75 °C (sensorProbe+ et securityProbe), ±1 °C (sensorProbe) |
| Type de capteur | Semi-conducteur piloté par microprocesseur |
| Fixation | Cosse sur la borne négative de la batterie |
| Raccordement | RJ45, câble UTP CAT5e/6 |
| Câble fourni | 15 ft (environ 4,5 m) |
| Longueur de câble maximale | 300 m (1 000 ft) en câble blindé basse capacité ou UTP |
| Alimentation | Par le boîtier AKCP, sans alimentation additionnelle |
| Consommation | 7,25 mW typique, 1,45 mA |
| Nombre de capteurs | 1 |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température
- Usage
- Salle serveur / datacenter, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Plage de mesure
- Température : -55 à +75 °C
- Précision
- Température : ±0,5 °C de -10 à +75 °C, résolution 0,1 °C
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ et securityProbe
- Connecteur
- RJ45 (port capteur intelligent AKCP)
- Technologie
- Semi-conducteur piloté par microprocesseur
Contenu et accessoires compatibles
Le BTTS est livré avec son câble de 4,5 m. Il se combine avec le BATTMON pour la tension et le courant, et avec les sondes de température d'ambiance TMP du local.
Documentation
Questions fréquentes
Pourquoi mesurer la température sur la borne plutôt que l'ambiance ?
La borne est le point le plus proche thermiquement des plaques internes de la batterie. La mesure reflète donc mieux sa température réelle qu'une sonde d'ambiance, et la puce est isolée pour limiter l'influence de l'air ambiant.
Sur quelle borne fixer le BTTS ?
AKCP prévoit une fixation directe sur la borne négative de la batterie, grâce à la cosse de la sonde.
Quelle différence avec le BATTMON ?
Le BTTS ne mesure que la température de borne. Le capteur BATTMON AKCP combine température de borne, tension et courant de la batterie pour un suivi plus complet de l'état de santé.
Combien de batteries peut-on surveiller ?
Chaque BTTS mesure une borne et occupe un port capteur ou une entrée d'extension. Pour une chaîne de batteries, prévoyez un boîtier avec suffisamment de ports, par exemple un sensorProbeX+ avec modules d'extension.
Quels seuils d'alerte retenir ?
Les seuils dépendent de la technologie de batterie et des recommandations de son fabricant. Le boîtier AKCP permet de définir des niveaux d'avertissement et critiques hauts et bas, avec des notifications distinctes, et de suivre la tendance dans l'historique pour repérer une batterie qui chauffe plus que ses voisines.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le BTTS
Indiquez le nombre de batteries à surveiller et le boîtier AKCP en place : nous vous répondons sous 24 h ouvrées avec un conseil technique.
Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
HWgroup UPS 12V / 5V - Mini onduleur DC avec signalisation de coupure
- 1-Wire
- Très basse tension DC (5 à 60 V)
AKCP BATTMON - Capteur de courant, tension et température de batteries
- Aucune (filaire)
- Température
- Courant
Dragino kits batterie - Piles, kit solaire et boîtiers pour capteurs
- Pile ou batterie intégrée
- Solaire

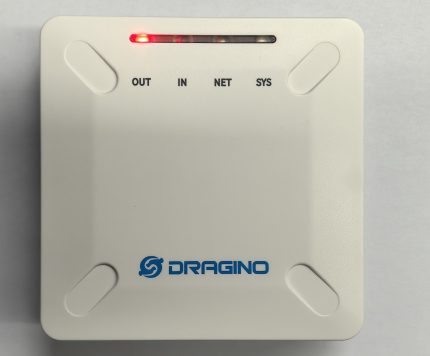

Dragino IBPv1 - Batterie de secours 6 Ah pour passerelle LoRaWAN
