ControlByWEB X-DTHS-WMX - Sonde murale température et humidité 1-Wire
- Sonde murale numérique 1-Wire, alimentée en 5 V par le contrôleur
- X-DTHS-WMX : -40 à +80 °C à ±0,4 °C et 0 à 99 % HR à ±2 %
- X-DTS-WMX : température seule, -40 à +65,5 °C à ±0,5 °C
- Membrane PTFE, sans étalonnage, adresse unique pour bus multi-sondes
- Compatible X-400, X-405, X-406, X-410, X-600M et WebRelay Wireless
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Humidité, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural |
| Plage de mesure | Température : -40 à +80 °C (X-DTS-WMX : -40 à +65,5 °C) ; humidité : 0 à 99 % HR |
| Précision | Température : ±0,4 °C (X-DTS-WMX : ±0,5 °C) ; humidité : ±2 % HR |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, X-404, X-405, X-406, X-410, X-420, X-600M, WebRelay Wireless |
| Connecteur | 3 fils (+5 V, données, masse) vers bornier |
| Mesure | Température, Température et humidité |
- Aucune (filaire)
- 1-Wire
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La ControlByWEB X-DTHS-WMX est une sonde murale température et humidité 1-Wire destinée aux contrôleurs IP ControlByWEB ; sa variante X-DTS-WMX mesure la température seule. Ces sondes d'ambiance s'adressent aux exploitants de salles serveurs, de locaux techniques et de bureaux qui veulent suivre les conditions d'une pièce sans câbler de transmetteur alimenté.

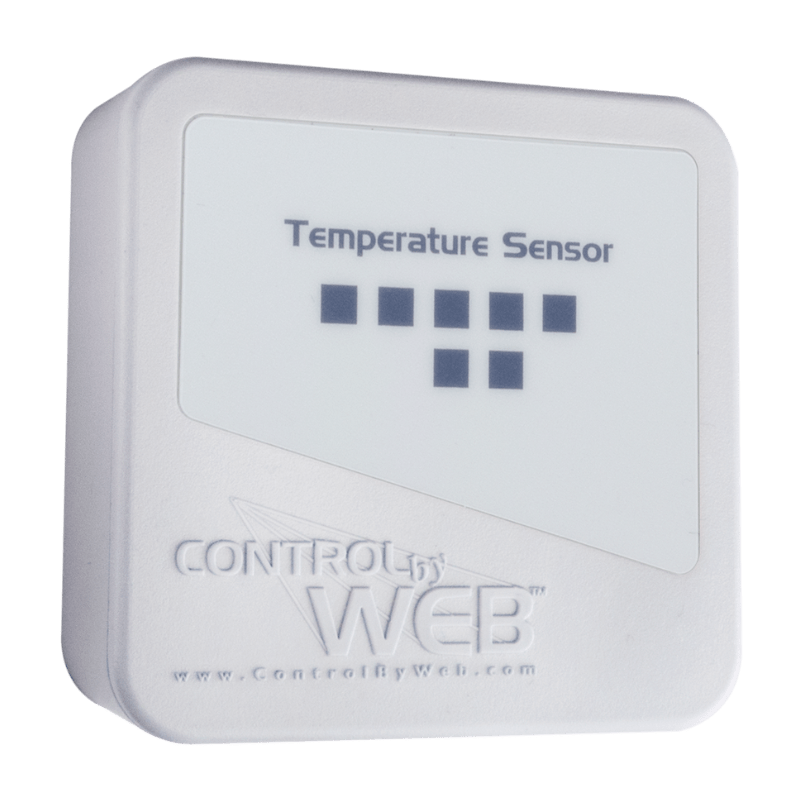

Placée dans un boîtier mural discret, la sonde se raccorde par trois fils au bus 1-Wire du contrôleur, qui l'alimente et lit directement la valeur numérique. Le contrôleur enregistre l'historique, déclenche des alertes e-mail sur seuil et peut piloter un relais, par exemple pour commander une climatisation ou un déshumidificateur.
Points forts du X-DTHS-WMX
- Température de -40 à +80 °C, précision ±0,4 °C typique de 0 à 80 °C (X-DTHS-WMX)
- Humidité relative de 0 à 99 % HR, précision ±2 % HR (X-DTHS-WMX)
- Version température seule X-DTS-WMX : DS18B20, -40 à +65,5 °C, ±0,5 °C de -10 à +65,5 °C
- Élément sensible protégé par membrane PTFE, étalonné, linéarisé et compensé en température
- Alimentation +5 V par le contrôleur, aucune alimentation externe
- Adresse 1-Wire unique : jusqu'à 16 sondes sur un X-400, 32 sur un X-600M
- Boîtier mural de 76 x 79 x 22 mm (X-DTHS-WMX), fixation par 2 vis
Applications en bâtiment et sur site technique
- Salles serveurs et locaux télécoms : suivi de l'ambiance et alerte en cas de dérive de température.
- Bureaux, enseignement et collectivités : relevé du confort thermique et hygrométrique pièce par pièce.
- Entrepôts et zones de stockage : surveillance de la température et de l'humidité des produits sensibles.
- Ateliers et locaux de production : régulation de l'humidité avec un contrôleur X-410 commandant un humidificateur ou un déshumidificateur, cas cité par le constructeur.
Intégration et compatibilité
Les deux versions utilisent le bus numérique 1-Wire : chaque sonde est identifiée par une adresse unique, que l'on associe à un nom dans les pages de configuration du contrôleur. La X-DTHS-WMX occupe une seule adresse et fournit deux valeurs, température et humidité. Une fois déclarée, la mesure sert aux alarmes, à l'historique et à la logique du contrôleur, puis remonte vers la GTB ou la supervision par les protocoles de celui-ci, dont Modbus TCP, SNMP sur les modèles de la série 400 et ControlByWEB.cloud.
Le câblage se fait en paire torsadée, en étoile ou en chaînage ; le bus 1-Wire est sensible aux parasites, il faut donc l'éloigner des câbles de puissance. Retrouvez les autres sondes et capteurs filaires et nos capteurs de température et d'humidité.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| X-DTS-WMX | Température seule, DS18B20, -40 à +65,5 °C, ±0,5 °C | Salle serveur, local technique, suivi de température simple |
| X-DTHS-WMX | Température et humidité, -40 à +80 °C, 0 à 99 % HR, membrane PTFE | Confort des bureaux, stockage, archives, régulation d'humidité |
Caractéristiques techniques
| Interface | Bus numérique 1-Wire, 3 fils : +5 V, données, masse |
| Alimentation | +5,0 V DC ±0,25 V fournie par le contrôleur |
| X-DTS-WMX : capteur | Maxim (Dallas) DS18B20 |
| X-DTS-WMX : plage et précision | -40 à +65,5 °C ; ±0,5 °C de -10 à +65,5 °C |
| X-DTS-WMX : dimensions | 70 x 70 x 25 mm (2 3/4 x 2 3/4 x 1 pouce) |
| X-DTHS-WMX : température | -40 à +80 °C ; ±0,4 °C typique de 0 à 80 °C |
| X-DTHS-WMX : humidité | 0 à 99 % HR ; ±2 % HR |
| X-DTHS-WMX : élément sensible | Protégé par membrane PTFE, étalonné, linéarisé, compensé en température |
| X-DTHS-WMX : dimensions | 76 x 79 x 22 mm (3 x 3 1/8 x 7/8 pouce) |
| Montage | Mural, 2 petites vis dans le fond du boîtier |
| Contrôleurs compatibles | X-400, X-400C, X-404, X-404C, X-405, X-406, X-410, X-420, X-600M, WebRelay Wireless ; X-DTS-WMX également X-432, WebSwitch Plus, WebRelay-10 Plus |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural
- Plage de mesure
- Température : -40 à +80 °C (X-DTS-WMX : -40 à +65,5 °C) ; humidité : 0 à 99 % HR
- Précision
- Température : ±0,4 °C (X-DTS-WMX : ±0,5 °C) ; humidité : ±2 % HR
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, X-404, X-405, X-406, X-410, X-420, X-600M, WebRelay Wireless
- Connecteur
- 3 fils (+5 V, données, masse) vers bornier
- Mesure
- Température, Température et humidité
Contenu et accessoires compatibles
La sonde est livrée dans son boîtier mural, prête à câbler. Elle se raccorde à un contrôleur ControlByWEB doté d'un bus 1-Wire comme les X-400, X-405, X-406, X-410 ou X-600M. Voir la gamme ControlByWEB.
Documentation
Questions fréquentes
Quelle différence entre X-DTS-WMX et X-DTHS-WMX ?
Le X-DTS-WMX mesure uniquement la température avec un capteur DS18B20, de -40 à +65,5 °C à ±0,5 °C. Le X-DTHS-WMX mesure température et humidité relative, de -40 à +80 °C à ±0,4 °C et de 0 à 99 % HR à ±2 %, avec un élément sensible protégé par une membrane PTFE.
Faut-il alimenter la sonde séparément ?

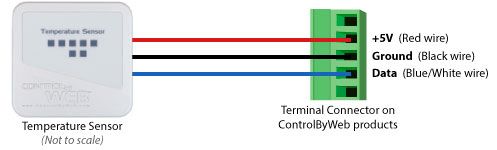

Non. Les deux versions se raccordent par trois fils (+5 V, masse, données) au bornier 1-Wire du contrôleur ControlByWEB, qui fournit l'alimentation et lit la mesure. Aucun logiciel supplémentaire n'est nécessaire.
Combien de sondes peut-on raccorder sur un contrôleur ?
Chaque sonde possède une adresse 1-Wire unique gravée en usine, ce qui permet d'en raccorder plusieurs sur le même bus. Le X-400 accepte jusqu'à 16 sondes et le X-600M jusqu'à 32, en étoile ou de préférence en chaînage.
Quels contrôleurs sont compatibles ?
Le constructeur cite les X-400, X-400C, X-404, X-404C, X-405, X-406, X-410, X-420, X-600M et WebRelay Wireless pour les deux versions. La sonde de température seule X-DTS-WMX est aussi compatible X-432, WebSwitch Plus et WebRelay-10 Plus.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-DTHS-WMX
Indiquez-nous le nombre de pièces à équiper et le contrôleur utilisé : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités et des versions choisies.
Produits similaires
Voir toute la catégorie
Dragino S31 - Capteur de température et d'humidité IP66 LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Efento BLE CO2 - Capteur CO2, température, humidité et pression Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température
HWgroup HTemp-1Wire - Capteur de température et d'humidité 1-Wire sur câble 3 m
- Aucune (filaire)
- 1-Wire
- Température

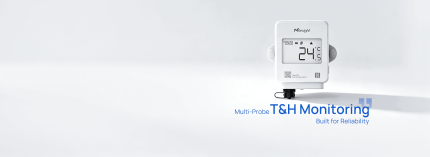

Milesight TS301 / TS302 - Capteur de température LoRaWAN à sonde, écran LCD
- LoRaWAN
- Température
- Humidité
Autres produits ControlByWEB
Toute la gamme ControlByWEB
ControlByWEB X-420 - Module E/S Ethernet acquisition analogique, bus 1-Wire
- LTE-M
- Wi-Fi
- Aucune (filaire)

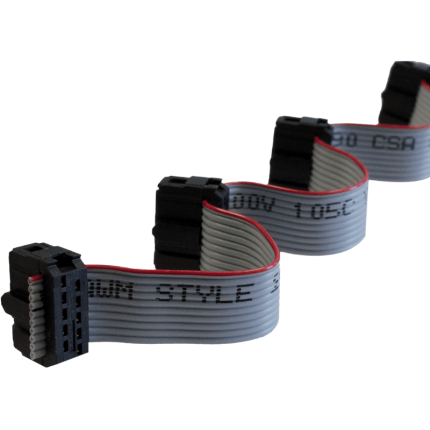

ControlByWEB EXPCBL - Câble d'extension nappe pour modules X-400 et X-600M
