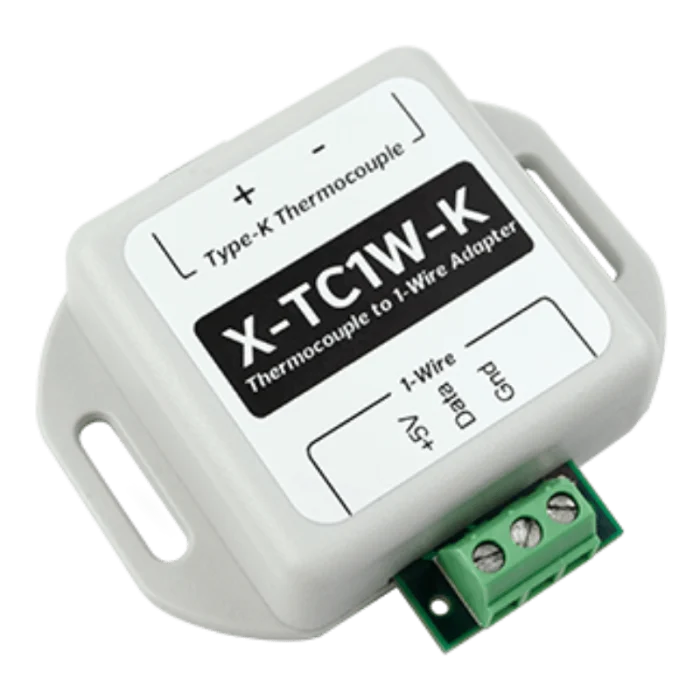

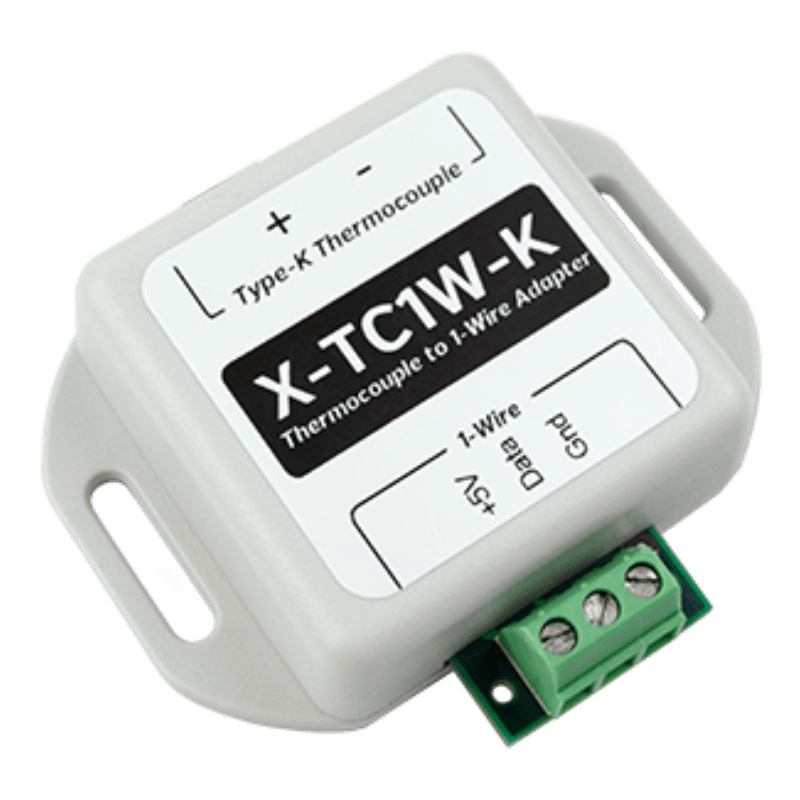

Réf. X-TC1W-KControlByWEB X-TC1W-K - Adaptateur thermocouple type K vers bus 1-Wire
- Convertit un thermocouple type K (-200 à +1 250 °C) en sonde 1-Wire
- Précision ±0,5 °C, résolution 0,027 °C, compensation de soudure froide intégrée
- Alimenté par le bus 1-Wire en 5 V, 1 mA au repos, sans logiciel
- Détection de rupture du thermocouple ou du câble
- Compatible X-400, X-405, X-406, X-410, X-420, X-600M et WebRelay Wireless
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Température |
| Entrées et sorties | Entrée température (PT100, PT1000, thermocouple) |
| Usage | Chaîne du froid, GTB / intégration BMS, Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Plage de mesure | -200 à +1 250 °C (thermocouple type K) |
| Précision | Température : ±0,5 °C (adaptateur, compensation de soudure froide) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | ControlByWEB X-400, X-400C, X-404, X-404C, X-405, X-406, X-410, X-420, X-600M et WebRelay Wireless ; thermocouple X-KTC-B-24-72 |
| Connecteur | Thermocouple miniature polarisé type K (série SMP) ; bornier 3 fils +5 V, données, masse |
| Thermocouple | Type K isolé ou non relié à la masse, non fourni |
| Boîtier | ABS gris, 40 x 56,3 x 15 mm, 20 g |
- Aucune (filaire)
- 1-Wire
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
L'adaptateur thermocouple 1-Wire ControlByWEB X-TC1W-K convertit la mesure d'un thermocouple type K en une sonde numérique lisible par les contrôleurs IP ControlByWEB. Il permet aux intégrateurs et aux exploitants de surveiller des températures de -200 à +1 250 °C, bien au-delà de la plage des sondes DS18B20, sans alimentation ni logiciel supplémentaire.
Le boîtier intègre un connecteur miniature polarisé pour thermocouple type K, une compensation de soudure froide de précision et une linéarisation selon le polynôme NIST. Côté contrôleur, il se câble sur le bus 1-Wire comme une sonde ordinaire et porte sa propre adresse. Les mesures de four, de congélateur, d'étuve ou de groupe électrogène rejoignent ainsi les alarmes et l'historique du site.
Points forts du X-TC1W-K
- Thermocouple type K de -200 à +1 250 °C
- Précision de ±0,5 °C, résolution de 0,027 °C
- Compensation de soudure froide intégrée, précise à ±0,5 °C de -40 à +80 °C
- Étalonné et linéarisé en usine (polynôme NIST type K)
- Alimenté par le bus en 5 V : 1 mA au repos, 5 mA pendant 50 ms lors d'une mesure
- Temps de conversion de 30 ms maximum, détection de rupture du capteur
- Boîtier ABS compact de 40 x 56,3 x 15 mm pour 20 g
Applications en bâtiment et sur site technique
- Restauration collective et santé : fours, étuves, autoclaves et congélateurs très basse température.
- Laboratoires et pharmacie : incubateurs et enceintes où la plage des sondes numériques ne suffit pas.
- Sites techniques et collectivités : température d'échappement ou de bloc moteur des groupes électrogènes.
- Industrie et agroalimentaire : cuves stérilisées à la vapeur, fermenteurs, process thermiques.
- Chaufferies : relevé de température de fumées ou de surfaces chaudes en complément de la GTB.
Intégration et compatibilité
Les trois fils de l'adaptateur (+5 V, données, masse) se raccordent au bornier 1-Wire du contrôleur. Dans la page de configuration, on associe l'adresse de l'adaptateur à un nom, comme pour toute sonde. La température remonte ensuite dans les alarmes, le journal et la logique du contrôleur, puis vers la GTB via Modbus TCP, SNMP, l'API HTTP ou ControlByWEB Cloud selon le modèle.
Le bus peut être prolongé : des longueurs cumulées de 600 pieds (environ 180 m) en câble Cat 5e ont été validées par le constructeur, de préférence en chaînage. Le protocole 1-Wire est documenté (circuit Maxim DS2408), ce qui permet aussi une intégration sur d'autres hôtes avec une programmation adaptée. Voir les boîtiers de supervision IP et les capteurs et détecteurs filaires compatibles.
Caractéristiques techniques
| Entrée | 1 voie thermocouple type K, non isolée (thermocouple non relié à la masse) |
| Plage linéaire | -200 à +1 250 °C |
| Précision | ±0,5 °C |
| Résolution | 0,027 °C |
| Dérive | 4 ppm/°C typique, 15 ppm/°C maximum |
| Connecteur thermocouple | Miniature, série SMP, type K |
| Communication | Maxim (Dallas) 1-Wire, adresse 64 bits gravée en usine |
| Temps de conversion | 30 ms maximum |
| Alimentation | +5 V DC ±0,25 V par le bus ; 1 mA au repos, 5 mA pendant 50 ms en mesure |
| Défaut capteur | Valeur NaN en cas de rupture du thermocouple ou du câble |
| Température de fonctionnement | -40 à +80 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 5 à 95 %, sans condensation |
| Altitude | Jusqu'à 2 000 m |
| Installation | Intérieur ou emplacement protégé NEMA 4 |
| Dimensions et poids | 40 x 56,3 x 15 mm, 20 g |
| Boîtier | ABS gris |
| Contrôleurs compatibles | X-400, X-400C, X-404, X-404C, X-405, X-406, X-410, X-420, X-600M et WebRelay Wireless |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Température
- Entrées et sorties
- Entrée température (PT100, PT1000, thermocouple)
- Usage
- GTB / intégration BMS, Chaîne du froid, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Plage de mesure
- -200 à +1 250 °C (thermocouple type K)
- Précision
- Température : ±0,5 °C (adaptateur, compensation de soudure froide)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- ControlByWEB X-400, X-400C, X-404, X-404C, X-405, X-406, X-410, X-420, X-600M et WebRelay Wireless ; thermocouple X-KTC-B-24-72
- Connecteur
- Thermocouple miniature polarisé type K (série SMP) ; bornier 3 fils +5 V, données, masse
- Thermocouple
- Type K isolé ou non relié à la masse, non fourni
- Boîtier
- ABS gris, 40 x 56,3 x 15 mm, 20 g
Contenu et accessoires compatibles
L'adaptateur est livré sans thermocouple. Associez-le au thermocouple ControlByWEB X-KTC-B-24-72 et à un contrôleur à bus 1-Wire comme le X-410 ou le X-600M. Voir la gamme ControlByWEB et nos capteurs de température.
Documentation
Questions fréquentes
Le thermocouple est-il fourni ?
Non. L'adaptateur est vendu seul. Le constructeur propose le thermocouple type K X-KTC-B-24-72 (1,83 m, isolation PFA) pour une utilisation avec le X-TC1W-K. Tout thermocouple type K à connecteur miniature fonctionne, à condition qu'il soit isolé (non relié à la masse), car l'entrée de l'adaptateur n'est pas isolée.
Pourquoi utiliser un thermocouple plutôt qu'une sonde DS18B20 ?
Les sondes numériques 1-Wire ControlByWEB mesurent de -55 à +125 °C. Le thermocouple type K couvre de -200 à +1 250 °C, réagit vite grâce à sa faible masse thermique et existe dans de nombreux formats industriels. Il convient aux fours, aux congélateurs très basse température, aux groupes électrogènes ou aux cuves stérilisées à la vapeur.
Avec quels contrôleurs l'adaptateur est-il compatible ?
Le constructeur cite les X-400, X-400C, X-404, X-404C, X-405, X-406, X-410, X-420, X-600M et WebRelay Wireless. L'adaptateur se configure depuis les pages web de ces contrôleurs, comme une sonde 1-Wire classique.
Que se passe-t-il si le thermocouple est coupé ?
L'adaptateur détecte la rupture du thermocouple ou de son câble et renvoie une valeur non numérique (NaN) au contrôleur. Une alarme peut alors être configurée pour signaler la panne de capteur.
Où installer l'adaptateur ?
En intérieur ou dans un coffret protégé (type NEMA 4), à l'abri de la pluie et du soleil direct. La compensation de soudure froide est plus précise si l'adaptateur est protégé des variations rapides de température.
À propos de ControlByWEB
ControlByWEB est un fabricant américain de contrôleurs et de modules d'entrées et sorties pilotables par le réseau, basé à Nibley, dans l'Utah. Ses relais IP WebRelay, ses modules E/S Ethernet et ses contrôleurs programmables X-400 et X-600M intègrent un serveur web et servent à la commande à distance, à l'acquisition de données et à la supervision de bâtiments et de sites techniques.
Voir toute la gamme ControlByWEBDemander un devis pour le X-TC1W-K
Décrivez-nous les températures à mesurer, le type de thermocouple et le contrôleur prévu : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
